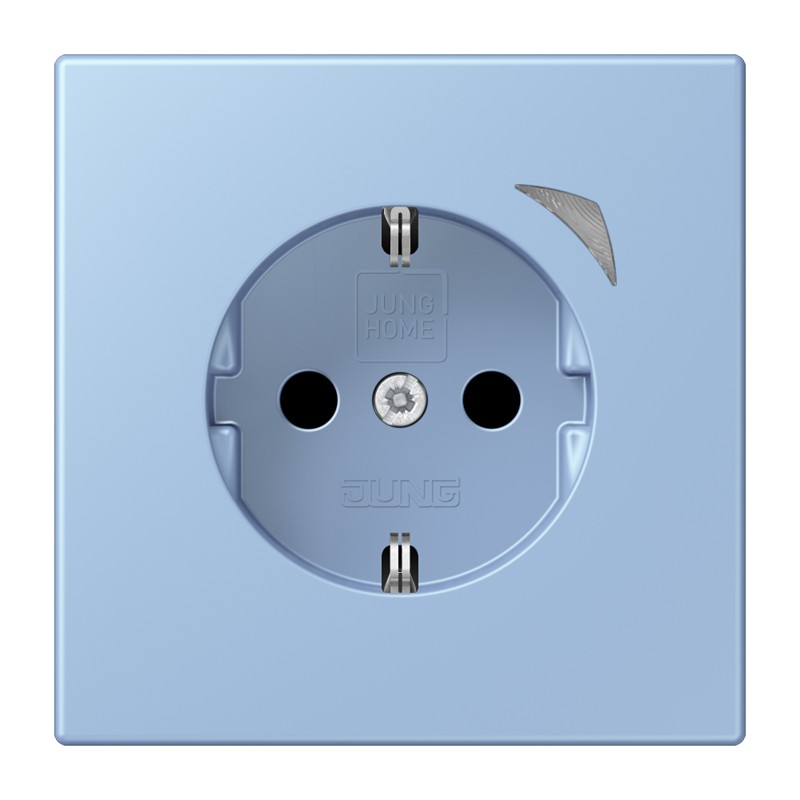

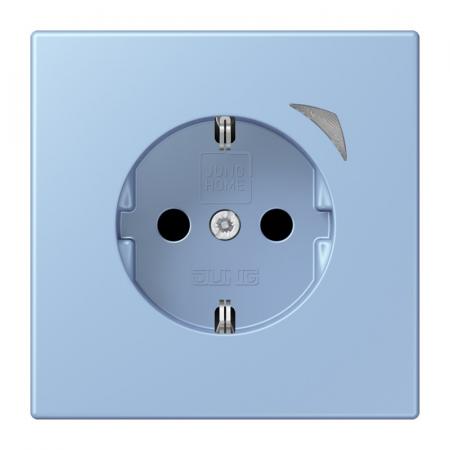

JUNG HOME SCHUKO Steckdose Energy 16 A mit Energiemessung
Die JUNG HOME SCHUKO Steckdose Energy BT LC 1521 SE 207 verbindet eine klassische SCHUKO Steckdose mit intelligenten Schalt-, Mess- und Automatisierungsfunktionen. Die Ausführung gehört zur Serie LS und ist in der Farbe outremer moyen aus der Designlinie Les Couleurs® Le Corbusier ausgeführt.
Der integrierte 16-A-Schaltaktor ermöglicht das manuelle und automatische Schalten von Beleuchtung und haushaltsüblichen Geräten. Zusätzlich erfasst die Steckdose die elektrische Leistung in Watt sowie den Energieverbrauch in kWh. Die Verbindung mit weiteren Geräten des JUNG HOME Systems erfolgt drahtlos über Bluetooth Mesh.
Für die elektrische Sicherheit verfügt die Steckdose über einen integrierten erhöhten Berührungsschutz (Safety Plus). Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Montage ist für Gerätedosen nach DIN 49073 mit einer Mindesttiefe von 53 mm vorgesehen.
Produktvorteile
- JUNG HOME SCHUKO Steckdose Energy
- Serie LS
- Les Couleurs® Le Corbusier
- Farbe outremer moyen
- Integrierter 16-A-Schaltaktor
- Erhöhter Berührungsschutz Safety Plus
- Manuelles und automatisches Schalten
- Leistungsmessung in W
- Energiemessung in kWh
- Aufzeichnung des Energieverlaufs über die letzten 24 Stunden und 31 Tage
- Betriebsstundenzähler
- Power-Save-Funktion
- Master-Slave-Funktion
- Überstrom-Schutzabschaltung
- Mehrfarbige Statusanzeige mit optionalem Nachtmodus
- Bis zu 16 Zeitprogramme
- Ein- und Ausschaltverzögerung
- Astrotimer mit Sonnenauf- und Sonnenuntergang
- Einbindung in Bereiche, Gruppen, Zentralfunktionen und Szenen
- Bluetooth Mesh
- Repeaterfunktion
- Updatefähig über JUNG HOME App
Smart-Home- und Kommunikationstechnologie
Die BT LC 1521 SE 207 ist Bestandteil des JUNG HOME Systems. Inbetriebnahme und Bedienung erfolgen über die JUNG HOME App mit einem Smartphone oder Tablet. Die drahtlose Kommunikation erfolgt über Bluetooth Mesh und ist vollständig verschlüsselt. Gleichzeitig unterstützt die Steckdose eine Repeaterfunktion innerhalb des Mesh-Netzwerks.
- JUNG HOME: Ja
- Bluetooth: Ja
- Bluetooth Mesh: Ja
- WLAN / WiFi: Nein
- Integrierter Schaltaktor: Ja
- Energiemessung: Ja
- Leistungsmessung: Ja
- Amazon Alexa: Ja
- Google Assistant: Ja
Schaltfunktion
Der integrierte 16-A-Schaltaktor ermöglicht das direkte Schalten der angeschlossenen Last. Die Steckdose kann lokal über die Taste oder automatisiert über das JUNG HOME System bedient werden.
Über die JUNG HOME App lässt sich die angeschlossene Last in Bereiche und Gruppen integrieren. Ebenso können Zentralfunktionen und Szenen eingerichtet werden. Automatikfunktionen lassen sich über die App aktivieren und deaktivieren.
Energiemessung
Die integrierte Messfunktion erfasst die aktive Leistung und die aktive Energie der angeschlossenen Verbraucher. Der Leistungsbereich reicht von 0,1 bis 3680 W; zusätzlich unterstützt das Gerät die Messung eingespeister Leistung bis -3680 W. Die Genauigkeit der Leistungsmessung beträgt 1 % ± 0,05 W.
Der Energieverlauf kann über die letzten 24 Stunden und 31 Tage aufgezeichnet und ausgewertet werden. Zusätzlich steht ein Betriebsstundenzähler zur Verfügung. Damit eignet sich die Steckdose beispielsweise zur Überwachung des Verbrauchs angeschlossener Haushaltsgeräte oder anderer elektrischer Verbraucher.
Power-Save- und Master-Slave-Funktion
Mit der Power-Save-Funktion können Standby-Verbraucher automatisch abgeschaltet werden. Die Master-Slave-Funktion ermöglicht das drahtlose Schalten eines weiteren verknüpften Verbrauchers abhängig von der angeschlossenen Last.
Automatisierung
Bis zu 16 Zeitprogramme können eingerichtet werden. Zusätzlich stehen Ein- und Ausschaltverzögerungen sowie Sperr- und Zwangsführungen zur Verfügung.
Der Astrotimer ermöglicht Schaltvorgänge abhängig von Sonnenaufgang und Sonnenuntergang. Datum und Uhrzeit werden bei Verbindung mit einem mobilen Endgerät automatisch aktualisiert.
Schutz und Sicherheit
Die Steckdose besitzt einen integrierten erhöhten Berührungsschutz (Safety Plus). Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden. Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm².
Die Steckdose ist für den trockenen Innenbereich vorgesehen und wird in einer Gerätedose nach DIN 49073 montiert. Die erforderliche Mindesttiefe der Gerätedose beträgt 53 mm.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT LC 1521 SE 207
- EAN: 4011377314979
- Serie: LS
- Designlinie: Les Couleurs® Le Corbusier
- Farbe: outremer moyen
- Material: Thermoplast lackiert
- Breite: 70 mm
- Höhe: 70 mm
- Nennspannung: 250 V AC
- Netzfrequenz: 50/60 Hz
- Schaltstrom ohmsch: 16 A
- Schaltstrom Motoren: 4,3 A bei cos φ 0,6
- Stand-by-Leistung: max. 0,25 W
- Leistungsmessbereich: -3680 bis 3680 W
- Leistungsgenauigkeit: 1 % ± 0,05 W
- Energiemessbereich: -999.999 bis 999.999 kWh
- Erhöhter Berührungsschutz: Ja
- Schraubklemmen: Ja
- Leiterquerschnitt: bis 2,5 mm²
- Bluetooth-Schnittstelle: Ja
- Bluetooth Mesh: Ja
- Schutzart: IP20
- Umgebungstemperatur: -5 bis +45 °C
- Transporttemperatur: -25 bis +70 °C
- Lagerungstemperatur: -5 bis +45 °C
- Funkfrequenz: 2402 bis 2480 MHz
- Reichweite in Gebäuden: ca. 30 m
- Ganggenauigkeit: ±13 Sekunden pro Monat
- Gangreserve: mindestens 4 Stunden
Die technischen Daten, einschließlich der Messbereiche und zulässigen Schaltströme, entsprechen den aktuell bei JUNG angegebenen Produktdaten.
Anschluss und Montage
Die Steckdose ist für die Unterputzmontage in einer Gerätedose nach DIN 49073 vorgesehen. Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die erforderliche Mindesttiefe der Gerätedose beträgt 53 mm.
Kompatibilität mit Verbrauchern
Die JUNG HOME SCHUKO Steckdose Energy ist zum Schalten von Beleuchtung und haushaltsüblichen Geräten vorgesehen. Für unterschiedliche Lastarten gelten verschiedene zulässige Anschlussleistungen.
- Glühlampen: 2300 W
- HV-Halogenlampen: 2300 W
- Elektronische Trafos: 1500 W
- Induktive Trafos: 1000 VA
- 230-V-LED-Lampen: typ. 400 W
- Kompaktleuchtstofflampen: typ. 400 W
- Leuchtstofflampen, unkompensiert: 920 VA
- Motoren: 4,3 A bei cos φ 0,6
Die konkreten Werte sind abhängig von der angeschlossenen Lastart und deren elektrischem Verhalten.
Design und Einsatz
Die Ausführung outremer moyen gehört zur Designlinie Les Couleurs® Le Corbusier und wird mit einer lackierten Thermoplast-Oberfläche ausgeführt. Mit den Abmessungen von 70 × 70 mm ist die Steckdose für Installationen der Serie LS vorgesehen.
Einsatzbereiche
- Beleuchtung
- Haushaltsgeräte
- Unterhaltungselektronik
- Standby-Verbraucher
- Energiemonitoring
- Automatisierte Schaltvorgänge
- Gruppen- und Zentralfunktionen
- Szenensteuerungen
- JUNG HOME Smart-Home-Installationen
Bewertung
JUNG HOME SCHUKO Steckdose Energy in der markanten Le-Corbusier-Farbe outremer moyen. Neben dem integrierten 16-A-Schaltaktor bietet die Steckdose eine umfassende Verbrauchserfassung und lässt sich über Bluetooth Mesh in JUNG HOME Automatisierungen einbinden. Damit verbindet sie die funktionalen Möglichkeiten einer intelligenten Steckdose mit einer individuell gestalteten Oberfläche der Les Couleurs®-Serie.
