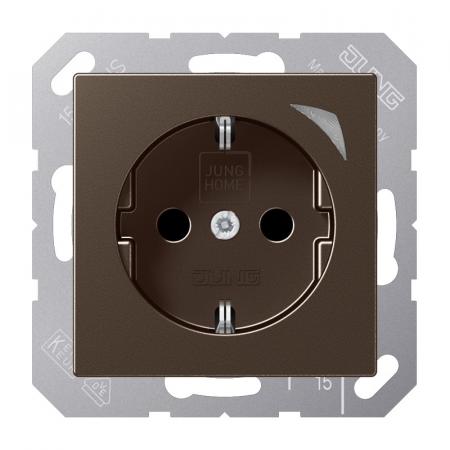

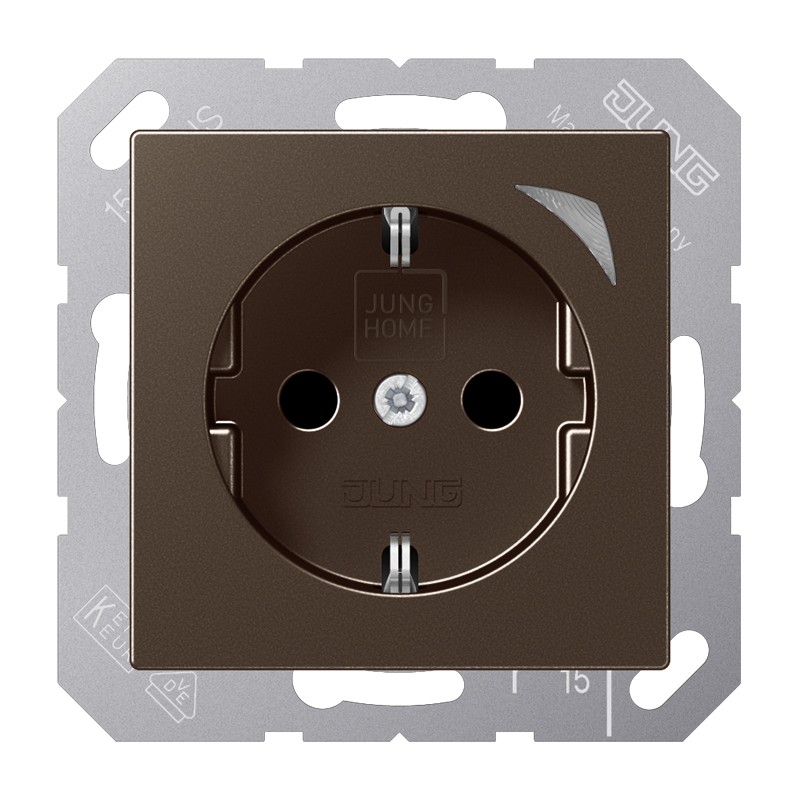

JUNG HOME SCHUKO Steckdose Energy 16 A mit Energiemessung und Bluetooth Mesh
Die JUNG HOME SCHUKO Steckdose Energy BT A 1521 SE MO verbindet eine intelligente SCHUKO Steckdose der Serie A mit einem integrierten 16-A-Schaltaktor sowie Leistungs- und Energiemessung. Die Ausführung mokka besteht aus lackiertem Thermoplast und verfügt über einen erhöhten Berührungsschutz Safety Plus.
Die Steckdose ermöglicht das manuelle oder automatische Schalten von Beleuchtung und haushaltsüblichen Geräten. Gleichzeitig können Leistung und Energieverbrauch angeschlossener Geräte erfasst werden. Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit Smartphone oder Tablet über Bluetooth.
Produktvorteile
- JUNG HOME SCHUKO Steckdose Energy
- Serie A
- Farbe mokka
- Integrierter 16-A-Schaltaktor
- Leistungs- und Energiemessung
- Erhöhter Berührungsschutz Safety Plus
- Mehrfarbige Statusanzeige mit optionalem Nachtmodus
- Lokale Bedienung über Taste
- Manuelles und automatisches Schalten
- Bluetooth Mesh
- Verschlüsselte drahtlose Kommunikation
- Repeaterfunktion
- Bedienung über die JUNG HOME App
- Bis zu 16 Zeitprogramme
- Ein- und Ausschaltverzögerung
- Einbindung in Gruppen, Zentralfunktionen und Szenen
- Sperren der lokalen Bedienung
- Sperr- und Zwangsführung
- Astrofunktion mit Sonnenaufgang und Sonnenuntergang
- Zeitprogramme mit Zufallszeitpunkten
- Power-Save-Funktion zum Abschalten von Standby-Verbrauchern
- Master-Slave-Funktion
- Überstrom-Schutzabschaltung
- Betriebsstundenzähler
- Aufzeichnung des Energieverlaufs über 24 Stunden und 31 Tage
- Updatefähig über die JUNG HOME App
Smart-Home-Funktionen
Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit einem Smartphone oder Tablet über Bluetooth. Eine Taste an der Steckdose ermöglicht das lokale Schalten und die Inbetriebnahme. Die mehrfarbige Statusanzeige kann optional im Nachtmodus betrieben werden.
Die angeschlossene Last kann in Gruppen, Zentralfunktionen und Szenen integriert werden. Bis zu 16 Zeitprogramme ermöglichen automatisierte Schaltvorgänge. Zusätzlich stehen Ein- und Ausschaltverzögerungen, Sperr- und Zwangsführungen sowie verschiedene Automatikfunktionen zur Verfügung.
Energiemessung
Die integrierte Messfunktion erfasst die aktive Leistung von -3680 bis 3680 W mit einer Genauigkeit von 1 % ± 0,05 W. Zusätzlich wird die aktive Energie im Bereich von -999.999 bis 999.999 kWh erfasst.
Der Energieverlauf kann für die letzten 24 Stunden und 31 Tage aufgezeichnet und über die JUNG HOME App ausgewertet werden. Ein Betriebsstundenzähler sowie die Festlegung eines Messzeitraums stehen ebenfalls zur Verfügung.
Die Power-Save-Funktion ermöglicht das automatische Abschalten von Standby-Verbrauchern. Die Master-Slave-Funktion kann abhängig vom angeschlossenen Verbraucher einen drahtlos verknüpften Verbraucher schalten.
Bluetooth Mesh
Die Steckdose kommuniziert über Bluetooth Mesh mit weiteren Geräten des JUNG HOME Systems. Die drahtlose Kommunikation erfolgt vollständig verschlüsselt. Die integrierte Repeaterfunktion ermöglicht die Weiterleitung von Funksignalen innerhalb des Mesh-Netzwerks.
Die Software kann über die JUNG HOME App aktualisiert werden. Weitere Funktionen können über zukünftige Updates ergänzt werden.
Schutz und Sicherheit
Die SCHUKO Steckdose verfügt über einen integrierten erhöhten Berührungsschutz (Safety Plus). Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Verbindungsklemmen entsprechen DIN VDE 0620. Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden.
Die Steckdose ist für den Einsatz im trockenen Innenbereich vorgesehen. Die Montage erfolgt in einer Gerätedose nach DIN 49073 mit einer Mindesttiefe von 53 mm.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT A 1521 SE MO
- EAN: 4011377201484
- Serie: A
- System: JUNG HOME
- Ausführung: SCHUKO Steckdose Energy
- Farbe: mokka
- Material: Thermoplast lackiert
- Breite: 55 mm
- Höhe: 55 mm
- Einbautiefe: 45 mm
- Mindesttiefe Gerätedose: 53 mm
- Nennspannung: 220–250 V AC
- Netzfrequenz: 50/60 Hz
- Stand-by-Leistung: max. 0,25 W
- Schaltstrom ohmsch: 16 A
- Schaltstrom Motoren: 4,3 A bei cos φ 0,6
- Leistungsmessung: -3680 bis 3680 W
- Genauigkeit Leistungsmessung: 1 % ± 0,05 W
- Energiemessung: -999.999 bis 999.999 kWh
- Erhöhter Berührungsschutz: Safety Plus
- Anschlussart: Schraubklemmen
- Leiterquerschnitt: bis 2,5 mm²
- Montageart: Unterputz
- Bluetooth Mesh: Ja
- Funkfrequenz: 2402–2480 MHz
- Sendeleistung: max. 10 mW, Klasse 1.5
- Reichweite in Gebäuden: ca. 30 m
- Schutzart: IP20
- Umgebungstemperatur: -5 bis +45 °C
- Transporttemperatur: -25 bis +70 °C
- Lagertemperatur: -5 bis +45 °C
- Relative Luftfeuchtigkeit: 20–70 %, nicht kondensierend
- Ganggenauigkeit: ±13 s/Monat
- Gangreserve: mind. 4 Stunden
Anschluss und Montage
Die Steckdose ist für die Unterputzmontage in einer Gerätedose nach DIN 49073 vorgesehen. Die Einbautiefe beträgt 45 mm; die Gerätedose muss eine Mindesttiefe von 53 mm aufweisen.
Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Konstruktion ermöglicht den sicheren Anschluss innerhalb der vorgesehenen Installationsbedingungen.
Kompatibilität mit Verbrauchern
Die Steckdose eignet sich zum manuellen oder automatischen Schalten von Beleuchtung und haushaltsüblichen Geräten. Die zulässige Anschlussleistung ist abhängig von der jeweiligen Lastart.
- Glühlampen: 2300 W
- HV-Halogenlampen: 2300 W
- Elektronische Trafos: 1500 W
- Induktive Trafos: 1000 VA
- HV-LED-Lampen: typ. 400 W
- Kompaktleuchtstofflampen: typ. 400 W
- Leuchtstofflampen unkompensiert: 920 VA
- Motoren: 4,3 A bei cos φ 0,6
Design
Die Ausführung mokka gehört zur JUNG Serie A. Das Gehäuse besteht aus lackiertem Thermoplast und besitzt Abmessungen von 55 × 55 mm. Die kompakte Bauform ermöglicht die Kombination mit passenden Abdeckrahmen der Serie A.
Einsatzbereiche
- Beleuchtung
- Haushaltsgeräte
- Unterhaltungselektronik
- Energiemonitoring
- Automatisierte Schaltvorgänge
- Standby-Verbraucher
- Gruppen- und Zentralfunktionen
- Szenensteuerungen
- JUNG HOME Smart-Home-Installationen
Bewertung
Die BT A 1521 SE MO erweitert eine klassische SCHUKO Steckdose der Serie A um intelligente Schalt- und Messfunktionen. Neben dem 16-A-Schaltaktor ermöglicht die Steckdose die Erfassung von Leistung und Energieverbrauch. Zusammen mit Bluetooth Mesh, Zeitprogrammen und Automatisierungsfunktionen entsteht eine vielseitige Lösung für die intelligente Steuerung und Überwachung angeschlossener Verbraucher.
