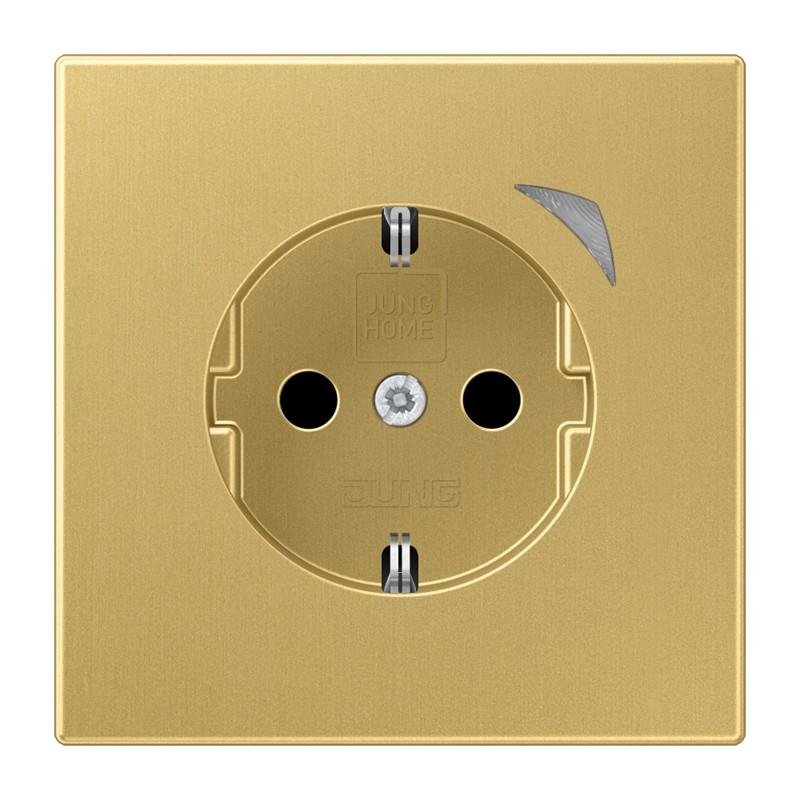

JUNG HOME SCHUKO Steckdose Energy 16 A mit Energiemessung
Die JUNG HOME SCHUKO Steckdose Energy BT ME 1521 SE C-L kombiniert eine SCHUKO Steckdose der Serie LS mit intelligenten Schalt-, Mess- und Automatisierungsfunktionen. Die Ausführung Messing classic verfügt über einen integrierten 16-A-Schaltaktor und ermöglicht das manuelle oder automatische Schalten von Beleuchtung und haushaltsüblichen Geräten.
Zusätzlich erfasst die Steckdose die Leistung in Watt und die Energie in kWh angeschlossener Verbraucher. Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit Smartphone oder Tablet. Die drahtlose Kommunikation mit weiteren Geräten des JUNG HOME Systems erfolgt über Bluetooth Mesh.
Produktvorteile
- JUNG HOME SCHUKO Steckdose Energy
- Serie LS
- Ausführung Messing classic
- Integrierter 16-A-Schaltaktor
- Erhöhter Berührungsschutz Safety Plus
- Manuelles und automatisches Schalten
- Leistungs- und Energiemessung
- Aufzeichnung des Energieverlaufs über die letzten 24 Stunden und 31 Tage
- Betriebsstundenzähler
- Power-Save-Funktion zum Abschalten von Standby-Verbrauchern
- Master-Slave-Funktion
- Überstrom-Schutzabschaltung
- Mehrfarbige Statusanzeige mit optionalem Nachtmodus
- Sperren der lokalen Bedienung
- Bis zu 16 Zeitprogramme
- Ein- und Ausschaltverzögerung
- Einbindung in Bereiche, Gruppen, Zentralfunktionen und Szenen
- Astrotimer mit Sonnenaufgang und Sonnenuntergang
- Bluetooth Mesh mit verschlüsselter Kommunikation
- Repeaterfunktion
- Updatefähig über die JUNG HOME App
Smart-Home-Funktionen
Die Steckdose wird über die JUNG HOME App mit einem mobilen Endgerät eingerichtet und bedient. Eine integrierte Taste ermöglicht zusätzlich die lokale Bedienung. Die mehrfarbige Statusanzeige kann optional mit einem Nachtmodus betrieben werden.
Über JUNG HOME lässt sich die angeschlossene Last in Bereiche, Gruppen, Zentralfunktionen und Szenen integrieren. Automatikfunktionen können über die App aktiviert oder deaktiviert werden. Zusätzlich stehen Sperr- und Zwangsführungen sowie Zeitprogramme zur Verfügung.
Energiemessung
Die integrierte Messfunktion erfasst die Wirkleistung angeschlossener Verbraucher im Bereich von -3680 bis 3680 W. Die Genauigkeit der Leistungsmessung beträgt 1 % ± 0,05 W. Die Wirkarbeit wird im Bereich von -999.999 bis 999.999 kWh erfasst.
Der Energieverlauf kann für die letzten 24 Stunden und 31 Tage aufgezeichnet werden. Zusätzlich steht ein Betriebsstundenzähler zur Verfügung.
Power-Save- und Master-Slave-Funktion
Die Power-Save-Funktion ermöglicht das automatische Abschalten von Standby-Verbrauchern. Über die Master-Slave-Funktion kann abhängig vom angeschlossenen Verbraucher ein drahtlos verknüpfter weiterer Verbraucher geschaltet werden. Eine Überstrom-Schutzabschaltung schützt bei zu hoher Belastung.
Automatisierung
Bis zu 16 Zeitprogramme können eingerichtet werden. Zusätzlich stehen Ein- und Ausschaltverzögerungen sowie die Einbindung in Gruppen, Zentralfunktionen und Szenen zur Verfügung. Zeitprogramme können mit Sonnenaufgang und Sonnenuntergang verknüpft werden.
Bluetooth Mesh
Die JUNG HOME SCHUKO Steckdose Energy kommuniziert über Bluetooth Mesh. Das Netzwerk ermöglicht eine vollständig verschlüsselte drahtlose Kommunikation mit weiteren JUNG HOME Geräten. Gleichzeitig unterstützt die Steckdose eine Repeaterfunktion. Die Software kann über die JUNG HOME App aktualisiert werden.
Schutz und Sicherheit
Die Steckdose verfügt über einen integrierten erhöhten Berührungsschutz (Safety Plus). Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Verbindungsklemmen entsprechen DIN VDE 0620. Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden.
Die Steckdose ist für den Einsatz im trockenen Innenbereich vorgesehen. Die Montage erfolgt in einer Gerätedose nach DIN 49073 mit einer erforderlichen Mindesttiefe von 53 mm.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT ME 1521 SE C-L
- EAN: 4011377201736
- Serie: LS
- Ausführung: SCHUKO Steckdose Energy
- Farbe: Messing classic
- Material: Thermoplast lackiert
- Breite: 70 mm
- Höhe: 70 mm
- Einbautiefe: 45 mm
- Mindesttiefe Gerätedose: 53 mm
- Nennspannung: 220–250 V AC
- Netzfrequenz: 50/60 Hz
- Schaltstrom ohmsch: 16 A
- Schaltstrom Motoren: 4,3 A bei cos φ 0,6
- Stand-by-Leistung: max. 0,25 W
- Wirkleistung: -3680 bis 3680 W
- Genauigkeit Leistungsmessung: 1 % ± 0,05 W
- Wirkarbeit: -999.999 bis 999.999 kWh
- Erhöhter Berührungsschutz: Safety Plus
- Schraubklemmen: Ja
- Leiterquerschnitt: bis 2,5 mm²
- Bluetooth: Ja
- Bluetooth Mesh: Ja
- Funkfrequenz: 2402–2480 MHz
- Sendeleistung: max. 10 mW (Klasse 1.5)
- Schutzart: IP20
- Umgebungstemperatur: -5 bis +45 °C
- Transporttemperatur: -25 bis +70 °C
- Lagertemperatur: -5 bis +45 °C
- Ganggenauigkeit: ±13 s/Monat
- Gangreserve: mind. 4 Stunden
Anschluss und Montage
Die SCHUKO Steckdose ist für die Unterputzmontage in einer Gerätedose nach DIN 49073 vorgesehen. Die Einbautiefe beträgt 45 mm; für die Gerätedose ist eine Mindesttiefe von 53 mm erforderlich. Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm².
Kompatibilität mit Verbrauchern
Die Steckdose ist zum manuellen oder automatischen Schalten von Beleuchtung und haushaltsüblichen Geräten vorgesehen. Die zulässige Anschlussleistung hängt von der jeweiligen Lastart ab:
- Glühlampen: 2300 W
- HV-Halogenlampen: 2300 W
- Elektronische Trafos: 1500 W
- Induktive Trafos: 1000 VA
- HV-LED-Lampen: typ. 400 W
- Kompaktleuchtstofflampen: typ. 400 W
- Leuchtstofflampen unkompensiert: 920 VA
- Motoren: 4,3 A bei cos φ 0,6
Die Steckdose unterstützt außerdem die Erfassung eingespeister Leistung bis -3680 W sowie eingespeister Energie.
Design
Die Ausführung Messing classic gehört zu den Metallfarben der JUNG Serie LS. Das Material besteht aus lackiertem Thermoplast. Die Abmessungen betragen 70 × 70 mm. Für die Kombination mit weiteren Komponenten der LS-Serie können passende Abdeckrahmen separat eingesetzt werden.
Einsatzbereiche
- Beleuchtung
- Haushaltsgeräte
- Unterhaltungselektronik
- Standby-Verbraucher
- Energiemonitoring
- Automatisierte Schaltvorgänge
- Gruppen- und Zentralfunktionen
- Szenensteuerungen
- JUNG HOME Smart-Home-Installationen
Bewertung
Die BT ME 1521 SE C-L verbindet intelligente Energiemessung mit der klassischen Metalloptik Messing classic. Neben dem 16-A-Schaltaktor bietet die Steckdose eine detaillierte Erfassung von Leistung und Energie sowie umfangreiche Automatisierungsfunktionen. Damit eignet sie sich besonders für hochwertige LS-Installationen, bei denen Smart-Home-Funktionen und ein abgestimmtes Schalterdesign miteinander kombiniert werden sollen.
