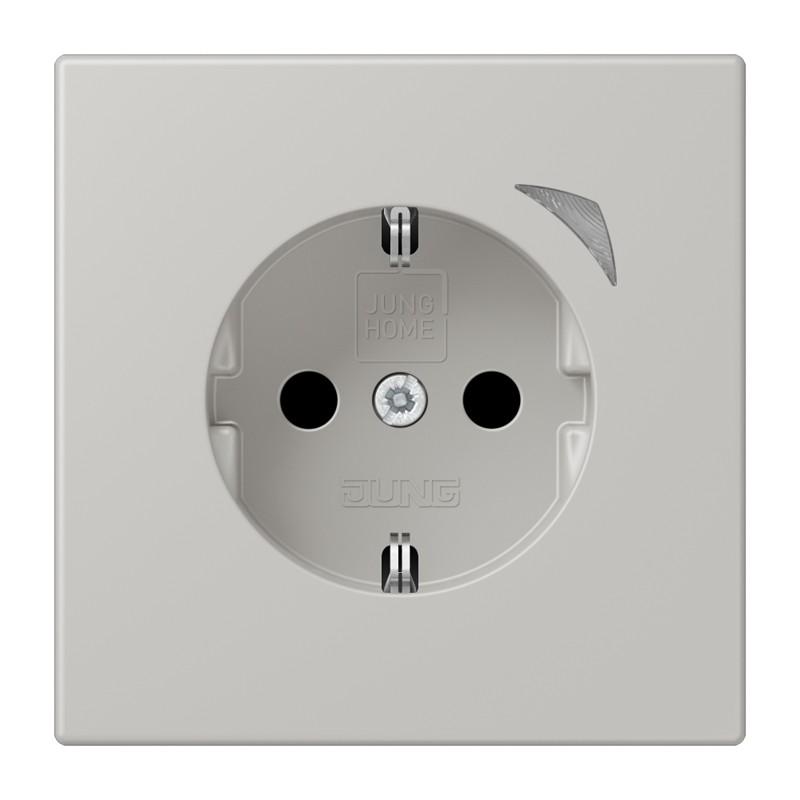

JUNG HOME SCHUKO Steckdose Energy 16 A mit Energiemessung
Die JUNG HOME SCHUKO Steckdose Energy BT LC 1521 SE 205 kombiniert eine intelligente SCHUKO Steckdose der Serie LS mit Schalt-, Mess- und Automatisierungsfunktionen. Die Ausführung gris clair 31 (32013) aus der Designkollektion Les Couleurs® Le Corbusier verfügt über einen integrierten 16-A-Schaltaktor und ermöglicht das manuelle oder automatische Schalten von Beleuchtung und haushaltsüblichen Geräten.
Zusätzlich erfasst die Steckdose die Leistung in Watt und den Energieverbrauch in kWh angeschlossener Geräte. Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit Smartphone oder Tablet. Für die drahtlose Kommunikation mit weiteren JUNG HOME Geräten steht Bluetooth Mesh zur Verfügung.
Produktvorteile
- JUNG HOME SCHUKO Steckdose Energy
- Serie LS
- Farbe gris clair 31 (32013)
- Les Couleurs® Le Corbusier
- Integrierter 16-A-Schaltaktor
- Erhöhter Berührungsschutz Safety Plus
- Manuelles und automatisches Schalten
- Leistungs- und Energiemessung
- Aufzeichnung des Energieverlaufs über die letzten 24 Stunden und 31 Tage
- Betriebsstundenzähler
- Power-Save-Funktion zum Abschalten von Standby-Verbrauchern
- Master-Slave-Funktion
- Überstrom-Schutzabschaltung
- Mehrfarbige Statusanzeige mit optionalem Nachtmodus
- Sperren der lokalen Bedienung
- Bis zu 16 Zeitprogramme
- Ein- und Ausschaltverzögerung
- Einbindung in Bereiche, Gruppen, Zentralfunktionen und Szenen
- Astrotimer mit Sonnenaufgang und Sonnenuntergang
- Bluetooth Mesh mit verschlüsselter Kommunikation
- Repeaterfunktion
- Updatefähig über JUNG HOME App
Smart-Home-Funktionen
Die Steckdose wird über die JUNG HOME App mit einem Smartphone oder Tablet eingerichtet und bedient. Zusätzlich steht eine Taste zum lokalen Schalten zur Verfügung. Die mehrfarbige Statusanzeige kann mit einem optionalen Nachtmodus betrieben werden.
Die angeschlossene Last kann in Bereiche, Gruppen, Zentralfunktionen und Szenen eingebunden werden. Über die App lassen sich Automatikfunktionen aktivieren und deaktivieren. Bis zu 16 Zeitprogramme sowie Ein- und Ausschaltverzögerungen ermöglichen automatisierte Schaltvorgänge. Auch Schaltzeiten anhand von Sonnenaufgang und Sonnenuntergang können eingerichtet werden.
Energiemessung
Die integrierte Messfunktion erfasst die Wirkleistung angeschlossener Verbraucher im Bereich von -3680 bis 3680 W. Die Genauigkeit beträgt 1 % ± 0,05 W. Die Wirkarbeit wird von -999.999 bis 999.999 kWh erfasst.
Der Energieverlauf kann für die letzten 24 Stunden und 31 Tage aufgezeichnet werden. Zusätzlich verfügt die Steckdose über einen Betriebsstundenzähler und eine Funktion zur Erfassung des Energieverbrauchs über definierte Zeiträume.
Power-Save- und Master-Slave-Funktion
Mit der Power-Save-Funktion können Standby-Verbraucher automatisch abgeschaltet werden. Die Master-Slave-Funktion ermöglicht abhängig vom angeschlossenen Verbraucher das Schalten eines drahtlos verknüpften weiteren Verbrauchers.
Eine Überstrom-Schutzabschaltung schützt die Steckdose bei einer zu hohen Belastung.
Bluetooth Mesh
Die Kommunikation innerhalb des JUNG HOME Systems erfolgt über Bluetooth Mesh. Die Funkverbindung ist vollständig verschlüsselt. Gleichzeitig unterstützt die Steckdose eine Repeaterfunktion, wodurch sie zur Weiterleitung von Signalen innerhalb des Mesh-Netzwerks beitragen kann. Die Software ist über die JUNG HOME App updatefähig.
Schutz und Sicherheit
Die SCHUKO Steckdose verfügt über einen integrierten erhöhten Berührungsschutz (Safety Plus). Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Verbindungsklemmen entsprechen DIN VDE 0620. Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden.
Die Steckdose ist für den Einsatz im trockenen Innenbereich vorgesehen. Die Montage erfolgt in einer Gerätedose nach DIN 49073 mit einer erforderlichen Mindesttiefe von 53 mm.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT LC 1521 SE 205
- EAN: 4011377314955
- Serie: LS
- Ausführung: JUNG HOME SCHUKO Steckdose Energy
- Farbe: gris clair 31 (32013)
- Designkollektion: Les Couleurs® Le Corbusier
- Material: Thermoplast lackiert
- Breite: 70 mm
- Höhe: 70 mm
- Einbautiefe: 45 mm
- Mindesttiefe Gerätedose: 53 mm
- Netzfrequenz: 50/60 Hz
- Stand-by-Leistung: max. 0,25 W
- Schaltstrom ohmsch: 16 A
- Schaltstrom Motoren: 4,3 A bei cos φ 0,6
- Wirkleistung: -3680 bis 3680 W
- Genauigkeit Leistungsmessung: 1 % ± 0,05 W
- Wirkarbeit: -999.999 bis 999.999 kWh
- Erhöhter Berührungsschutz: Safety Plus
- Schraubklemmen: Ja
- Leiterquerschnitt: bis 2,5 mm²
- Bluetooth: Ja
- Bluetooth Mesh: Ja
- Funkfrequenz: 2402–2480 MHz
- Sendeleistung: max. 10 mW, Klasse 1.5
- Reichweite in Gebäuden: ca. 30 m
- Schutzart: IP20
- Umgebungstemperatur: -5 bis +45 °C
- Transporttemperatur: -25 bis +70 °C
- Lagertemperatur: -5 bis +45 °C
- Ganggenauigkeit: ±13 s/Monat
- Gangreserve: mind. 4 Stunden
Anschluss und Montage
Die SCHUKO Steckdose ist für die Unterputzmontage in einer Gerätedose nach DIN 49073 vorgesehen. Die Einbautiefe beträgt 45 mm. Für die Gerätedose ist eine Mindesttiefe von 53 mm erforderlich. Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm².
Kompatibilität mit Verbrauchern
Die Steckdose ist zum manuellen oder automatischen Schalten von Beleuchtung und haushaltsüblichen Geräten vorgesehen. Die zulässige Anschlussleistung ist abhängig von der jeweiligen Lastart.
- Glühlampen: 2300 W
- 230-V-Halogenlampen: 2300 W
- Elektronische Trafos: 1500 W
- Induktive Trafos: 1000 VA
- 230-V-LED-Lampen: typ. 400 W
- Kompaktleuchtstofflampen: typ. 400 W
- Leuchtstofflampen unkompensiert: 920 VA
- Motoren: 4,3 A bei cos φ 0,6
Design
Die Ausführung gris clair 31 (32013) gehört zur Designkollektion Les Couleurs® Le Corbusier und ist für die Kombination mit Komponenten der JUNG Serie LS vorgesehen. Das matt lackierte Thermoplast und die Abmessungen von 70 × 70 mm ermöglichen eine Integration in entsprechende LS-Installationen.
Einsatzbereiche
- Beleuchtung
- Haushaltsgeräte
- Unterhaltungselektronik
- Standby-Verbraucher
- Energiemonitoring
- Automatisierte Schaltvorgänge
- Gruppen- und Zentralfunktionen
- Szenensteuerungen
- JUNG HOME Smart-Home-Installationen
Bewertung
Die BT LC 1521 SE 205 verbindet intelligente Schalt- und Energiemessfunktionen mit der charakteristischen Farbgestaltung von Les Couleurs® Le Corbusier. Neben dem 16-A-Schaltaktor bietet die Steckdose eine detaillierte Erfassung von Leistung und Energie sowie Bluetooth Mesh für die Einbindung in JUNG HOME. Die Ausführung gris clair 31 eignet sich besonders für designorientierte LS-Installationen, bei denen Smart-Home-Funktionalität und individuelle Farbgestaltung kombiniert werden sollen.
