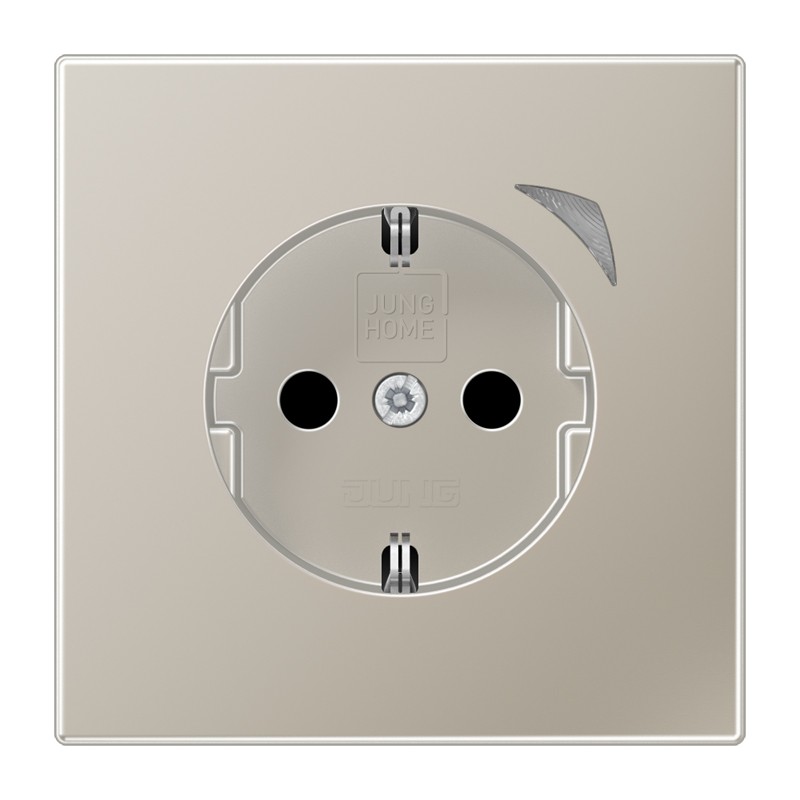

JUNG HOME SCHUKO Steckdose Energy 16 A mit Energiemessung
Die JUNG HOME SCHUKO Steckdose Energy BT ES 1521 SE-L kombiniert eine SCHUKO Steckdose der Serie LS mit intelligenten Schalt-, Mess- und Automatisierungsfunktionen. Die Ausführung Edelstahl besitzt einen integrierten 16-A-Schaltaktor und ermöglicht das manuelle oder automatische Schalten von Beleuchtung und haushaltsüblichen Geräten.
Zusätzlich erfasst die Steckdose die Leistung in Watt und die Energie in kWh angeschlossener Verbraucher. Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit Smartphone oder Tablet. Die drahtlose Kommunikation mit weiteren Geräten des JUNG HOME Systems erfolgt über Bluetooth Mesh.
Produktvorteile
- JUNG HOME SCHUKO Steckdose Energy
- Serie LS
- Ausführung Edelstahl
- Integrierter 16-A-Schaltaktor
- Erhöhter Berührungsschutz Safety Plus
- Manuelles und automatisches Schalten
- Leistungs- und Energiemessung
- Aufzeichnung des Energieverlaufs über die letzten 24 Stunden und 31 Tage
- Betriebsstundenzähler
- Power-Save-Funktion
- Master-Slave-Funktion
- Überstrom-Schutzabschaltung
- Mehrfarbige Statusanzeige mit optionalem Nachtmodus
- Sperren der lokalen Bedienung
- Bis zu 16 Zeitprogramme
- Ein- und Ausschaltverzögerung
- Einbindung in Gruppen, Zentralfunktionen und Szenen
- Bluetooth Mesh mit verschlüsselter Kommunikation
- Repeaterfunktion
- Updatefähig über die JUNG HOME App
Smart-Home-Funktionen
Die Steckdose wird über die JUNG HOME App mit einem mobilen Endgerät eingerichtet und bedient. Eine integrierte Taste ermöglicht die lokale Bedienung. Die mehrfarbige Statusanzeige kann optional mit einem Nachtmodus betrieben werden.
Über JUNG HOME lässt sich die angeschlossene Last in Bereiche, Gruppen, Zentralfunktionen und Szenen integrieren. Automatikfunktionen können über die App aktiviert oder deaktiviert werden. Die Steckdose unterstützt außerdem eine Repeaterfunktion für das Bluetooth-Mesh-Netzwerk.
Energiemessung
Der integrierte Messbereich erfasst die Wirkleistung angeschlossener Verbraucher von -3680 bis 3680 W. Die Genauigkeit der Leistungsmessung beträgt 1 % ± 0,05 W. Die Wirkarbeit wird im Bereich von -999.999 bis 999.999 kWh erfasst.
Der Energieverlauf kann für die letzten 24 Stunden und 31 Tage aufgezeichnet werden. Zusätzlich steht ein Betriebsstundenzähler zur Verfügung.
Power-Save- und Master-Slave-Funktion
Die Power-Save-Funktion ermöglicht das automatische Abschalten von Standby-Verbrauchern. Über die Master-Slave-Funktion kann abhängig von einem angeschlossenen Verbraucher ein drahtlos verknüpfter weiterer Verbraucher geschaltet werden. Eine Überstrom-Schutzabschaltung schützt die Steckdose bei zu hoher Belastung.
Automatisierung
Bis zu 16 Zeitprogramme können eingerichtet werden. Zusätzlich stehen Ein- und Ausschaltverzögerungen sowie die Einbindung in Gruppen, Zentralfunktionen und Szenen zur Verfügung.
Zeitprogramme können abhängig von Sonnenaufgang und Sonnenuntergang ausgeführt werden. Datum und Uhrzeit werden bei Verbindung mit einem mobilen Endgerät automatisch aktualisiert.
Schutz und Sicherheit
Die SCHUKO Steckdose verfügt über einen integrierten erhöhten Berührungsschutz (Safety Plus). Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Verbindungsklemmen entsprechen DIN VDE 0620. Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden.
Die Steckdose ist für den Einsatz im trockenen Innenbereich vorgesehen. Die Montage erfolgt in einer Gerätedose nach DIN 49073 mit einer erforderlichen Mindesttiefe von 53 mm.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT ES 1521 SE-L
- EAN: 4011377201644
- Serie: LS
- Ausführung: SCHUKO Steckdose Energy
- Farbe: Edelstahl
- Material: Thermoplast lackiert
- Breite: 70 mm
- Höhe: 70 mm
- Einbautiefe: 45 mm
- Mindesttiefe Gerätedose: 53 mm
- Nennspannung: 250 V
- Netzfrequenz: 50/60 Hz
- Schaltstrom ohmsch: 16 A
- Schaltstrom Motoren: 4,3 A bei cos φ 0,6
- Stand-by-Leistung: max. 0,25 W
- Wirkleistung: -3680 bis 3680 W
- Genauigkeit Leistungsmessung: 1 % ± 0,05 W
- Wirkarbeit: -999.999 bis 999.999 kWh
- Erhöhter Berührungsschutz: Safety Plus
- Schraubklemmen: Ja
- Leiterquerschnitt: bis 2,5 mm²
- Bluetooth: Ja
- Bluetooth Mesh: Ja
- Funkfrequenz: 2402–2480 MHz
- Schutzart: IP20
- Umgebungstemperatur: -5 bis +45 °C
- Transporttemperatur: -25 bis +70 °C
- Lagertemperatur: -5 bis +45 °C
- Ganggenauigkeit: ±13 s/Monat
- Gangreserve: mind. 4 Stunden
Anschluss und Montage
Die SCHUKO Steckdose ist für die Unterputzmontage in einer Gerätedose nach DIN 49073 vorgesehen. Die Einbautiefe beträgt 45 mm; für die Gerätedose ist eine Mindesttiefe von 53 mm erforderlich. Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm².
Kompatibilität mit Verbrauchern
Die Steckdose ist zum manuellen oder automatischen Schalten von Beleuchtung und haushaltsüblichen Geräten vorgesehen. Die zulässige Anschlussleistung ist abhängig von der jeweiligen Lastart.
- Glühlampen: 2300 W
- HV-Halogenlampen: 2300 W
- Elektronische Trafos: 1500 W
- Induktive Trafos: 1000 VA
- HV-LED-Lampen: typ. 400 W
- Kompaktleuchtstofflampen: typ. 400 W
Für Motoren beträgt der angegebene Schaltstrom 4,3 A bei cos φ 0,6.
Design
Die Ausführung Edelstahl gehört zur Serie LS von JUNG. Das lackierte Thermoplast besitzt eine Abmessung von 70 × 70 mm. Für die Kombination mit weiteren Komponenten der LS-Serie können passende Abdeckrahmen separat eingesetzt werden.
Einsatzbereiche
- Beleuchtung
- Haushaltsgeräte
- Unterhaltungselektronik
- Standby-Verbraucher
- Energiemonitoring
- Automatisierte Schaltvorgänge
- Gruppen- und Zentralfunktionen
- Szenensteuerungen
- JUNG HOME Smart-Home-Installationen
Bewertung
Die BT ES 1521 SE-L kombiniert eine hochwertige Edelstahloptik mit intelligenter Schalt- und Messtechnik. Neben dem 16-A-Schaltaktor ermöglicht die Steckdose die Erfassung von Leistung und Energie sowie die Einbindung in automatisierte JUNG HOME Funktionen. Damit eignet sie sich besonders für anspruchsvolle LS-Installationen, bei denen Smart-Home-Funktionen und ein hochwertiges Schalterdesign miteinander verbunden werden sollen.
