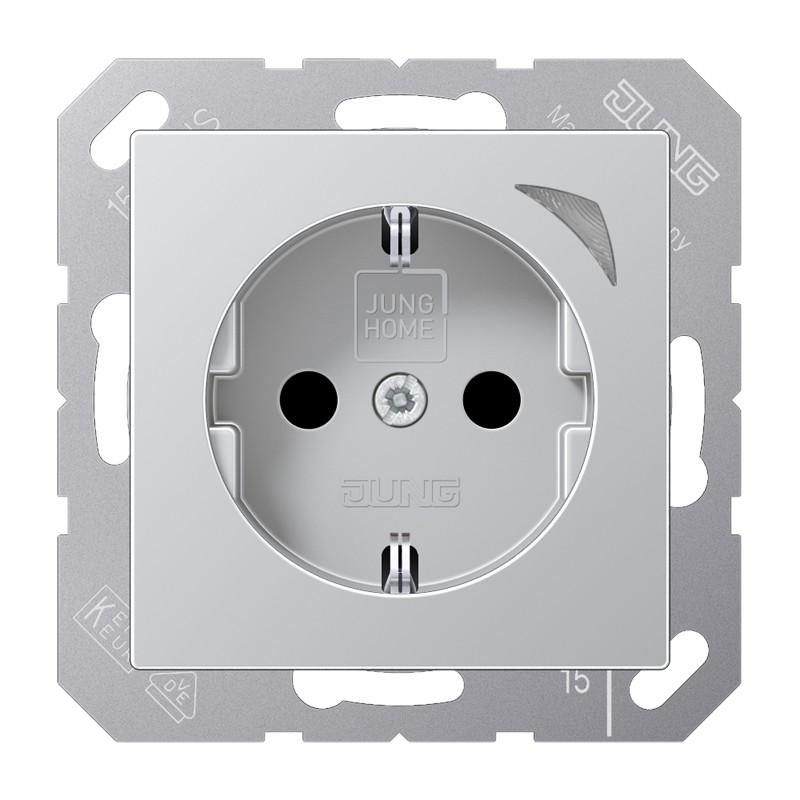

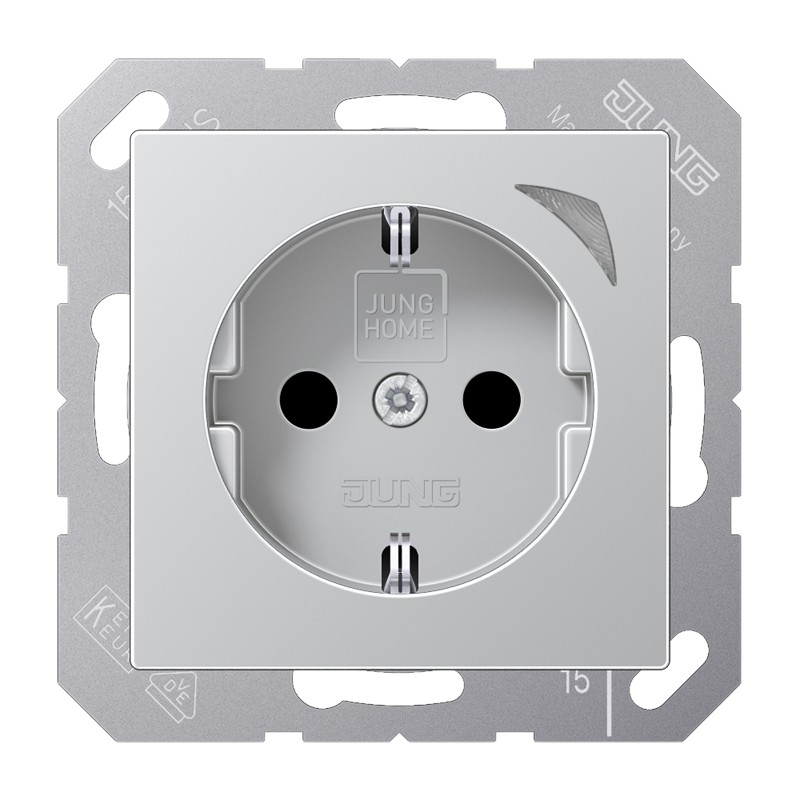

JUNG HOME SCHUKO Steckdose Energy 16 A mit Energiemessung
Die JUNG HOME SCHUKO Steckdose Energy BT A 1521 SE AL kombiniert eine intelligente SCHUKO Steckdose der Serie A mit Schalt-, Mess- und Automatisierungsfunktionen. Die Ausführung aluminium verfügt über einen integrierten 16-A-Schaltaktor und ermöglicht das manuelle oder automatische Schalten von Beleuchtung und haushaltsüblichen Geräten.
Zusätzlich erfasst die Steckdose die Leistung in Watt und die Energie in kWh angeschlossener Geräte. Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit Smartphone oder Tablet. Die drahtlose Kommunikation mit weiteren Geräten des JUNG HOME Systems erfolgt über Bluetooth Mesh.
Produktvorteile
- JUNG HOME SCHUKO Steckdose Energy
- Serie A
- Ausführung aluminium
- Integrierter 16-A-Schaltaktor
- Erhöhter Berührungsschutz Safety Plus
- Manuelles und automatisches Schalten
- Leistungs- und Energiemessung
- Aufzeichnung des Energieverbrauchs der letzten 24 Stunden und 31 Tage
- Betriebsstundenzähler
- Power-Save-Funktion zum Abschalten von Standby-Verbrauchern
- Master-Slave-Funktion
- Überstrom-Schutzabschaltung
- Mehrfarbige Statusanzeige mit optionalem Nachtmodus
- Sperren der lokalen Bedienung
- Bis zu 16 Zeitprogramme
- Ein- und Ausschaltverzögerung
- Einbindung in Bereiche, Gruppen, Zentralfunktionen und Szenen
- Automatikfunktionen über die JUNG HOME App
- Bluetooth Mesh mit verschlüsselter Kommunikation
- Repeaterfunktion
- Updatefähig über die JUNG HOME App
Smart-Home-Funktionen
Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit einem Smartphone oder Tablet über Bluetooth. Zusätzlich kann die Steckdose über eine integrierte Taste lokal geschaltet werden. Eine mehrfarbige Statusanzeige informiert über den Betriebszustand und kann optional im Nachtmodus betrieben werden.
Die angeschlossene Last lässt sich in Bereiche, Gruppen, Zentralfunktionen und Szenen integrieren. Über die App können Automatikfunktionen aktiviert oder deaktiviert sowie bis zu 16 Zeitprogramme eingerichtet werden. Zusätzlich stehen Ein- und Ausschaltverzögerungen sowie Sperr- und Zwangsführungen zur Verfügung. Zeitprogramme können auch anhand von Sonnenaufgang und Sonnenuntergang gesteuert werden.
Energiemessung
Die integrierte Messfunktion erfasst die Wirkleistung angeschlossener Verbraucher im Bereich von -3680 bis 3680 W. Die Genauigkeit der Leistungsmessung beträgt 1 % ± 0,05 W. Die Wirkarbeit wird im Bereich von -999.999 bis 999.999 kWh erfasst.
Der Energieverbrauch kann für die letzten 24 Stunden und 31 Tage aufgezeichnet und als Verlauf dargestellt werden. Zusätzlich stehen ein Betriebsstundenzähler und die Möglichkeit zur Auswertung von Energieverbrauchszeiträumen zur Verfügung.
Power-Save- und Master-Slave-Funktion
Die Power-Save-Funktion ermöglicht das automatische Abschalten von Standby-Verbrauchern. Über die Master-Slave-Funktion kann abhängig vom angeschlossenen Verbraucher ein drahtlos verknüpfter weiterer Verbraucher geschaltet werden.
Eine Überstrom-Schutzabschaltung schützt die Steckdose bei einer zu hohen Belastung.
Bluetooth Mesh
Die Steckdose kommuniziert über Bluetooth Mesh mit weiteren Geräten des JUNG HOME Systems. Die drahtlose Kommunikation ist vollständig verschlüsselt. Durch die integrierte Repeaterfunktion kann die Steckdose außerdem zur Weiterleitung von Signalen innerhalb des Mesh-Netzwerks beitragen. Die Software ist über die JUNG HOME App updatefähig.
Schutz und Sicherheit
Die SCHUKO Steckdose verfügt über einen integrierten erhöhten Berührungsschutz (Safety Plus). Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Verbindungsklemmen entsprechen DIN VDE 0620. Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden.
Die Steckdose ist für den Einsatz im trockenen Innenbereich vorgesehen. Die Montage erfolgt in einer Gerätedose nach DIN 49073 mit einer erforderlichen Mindesttiefe von 53 mm.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT A 1521 SE AL
- EAN: 4011377201446
- Serie: A
- Ausführung: JUNG HOME SCHUKO Steckdose Energy
- Farbe: aluminium
- Material: Thermoplast lackiert
- Breite: 55 mm
- Höhe: 55 mm
- Einbautiefe: 45 mm
- Mindesttiefe Gerätedose: 53 mm
- Nennspannung: 220–250 V AC
- Netzfrequenz: 50/60 Hz
- Stand-by-Leistung: max. 0,25 W
- Schaltstrom ohmsch: 16 A
- Schaltstrom Motoren: 4,3 A bei cos φ 0,6
- Wirkleistung: -3680 bis 3680 W
- Genauigkeit Leistungsmessung: 1 % ± 0,05 W
- Wirkarbeit: -999.999 bis 999.999 kWh
- Erhöhter Berührungsschutz: Safety Plus
- Schraubklemmen: Ja
- Leiterquerschnitt: bis 2,5 mm²
- Bluetooth: Ja
- Bluetooth Mesh: Ja
- Funkfrequenz: 2402–2480 MHz
- Schutzart: IP20
- Umgebungstemperatur: -5 bis +45 °C
- Transporttemperatur: -25 bis +70 °C
- Lagertemperatur: -5 bis +45 °C
- Ganggenauigkeit: ±13 s/Monat
- Gangreserve: mind. 4 Stunden
Anschluss und Montage
Die SCHUKO Steckdose ist für die Unterputzmontage in einer Gerätedose nach DIN 49073 vorgesehen. Die Einbautiefe beträgt 45 mm; für die Gerätedose ist eine Mindesttiefe von 53 mm erforderlich. Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm².
Kompatibilität mit Verbrauchern
Die Steckdose ist zum manuellen oder automatischen Schalten von Beleuchtung und haushaltsüblichen Geräten vorgesehen. Die zulässige Anschlussleistung ist abhängig von der jeweiligen Lastart.
- Glühlampen: 2300 W
- 230-V-Halogenlampen: 2300 W
- Elektronische Trafos: 1500 W
- Induktive Trafos: 1000 VA
- HV-LED-Lampen: typ. 400 W
- Kompaktleuchtstofflampen: typ. 400 W
- Leuchtstofflampen unkompensiert: 920 VA
- Motoren: 4,3 A bei cos φ 0,6
Design
Die Ausführung aluminium gehört zur JUNG Serie A. Das bruchsichere, lackierte Thermoplast besitzt eine Geräteabmessung von 55 × 55 mm. Passende Abdeckrahmen der Serie A können zur Gestaltung mehrteiliger Installationen verwendet werden.
Einsatzbereiche
- Beleuchtung
- Haushaltsgeräte
- Unterhaltungselektronik
- Standby-Verbraucher
- Energiemonitoring
- Automatisierte Schaltvorgänge
- Gruppen- und Zentralfunktionen
- Szenensteuerungen
- JUNG HOME Smart-Home-Installationen
Bewertung
Die BT A 1521 SE AL verbindet eine klassische SCHUKO Steckdose der Serie A mit intelligenter Schalt- und Energiemesstechnik. Die Kombination aus 16-A-Schaltaktor, detaillierter Leistungsmessung und Bluetooth Mesh ermöglicht sowohl die lokale Nutzung als auch die Einbindung in automatisierte JUNG HOME Installationen. Die aluminiumfarbene Ausführung eignet sich besonders für moderne Installationen der Serie A.
