JUNG HOME SCHUKO Steckdose 16 A mit Funktionsanzeige und Bluetooth Mesh

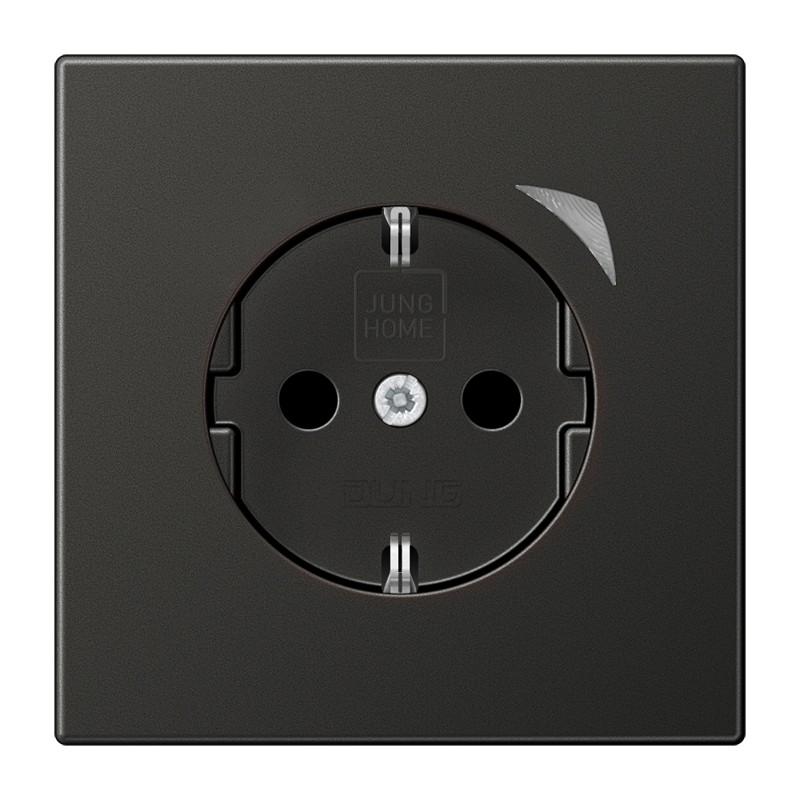

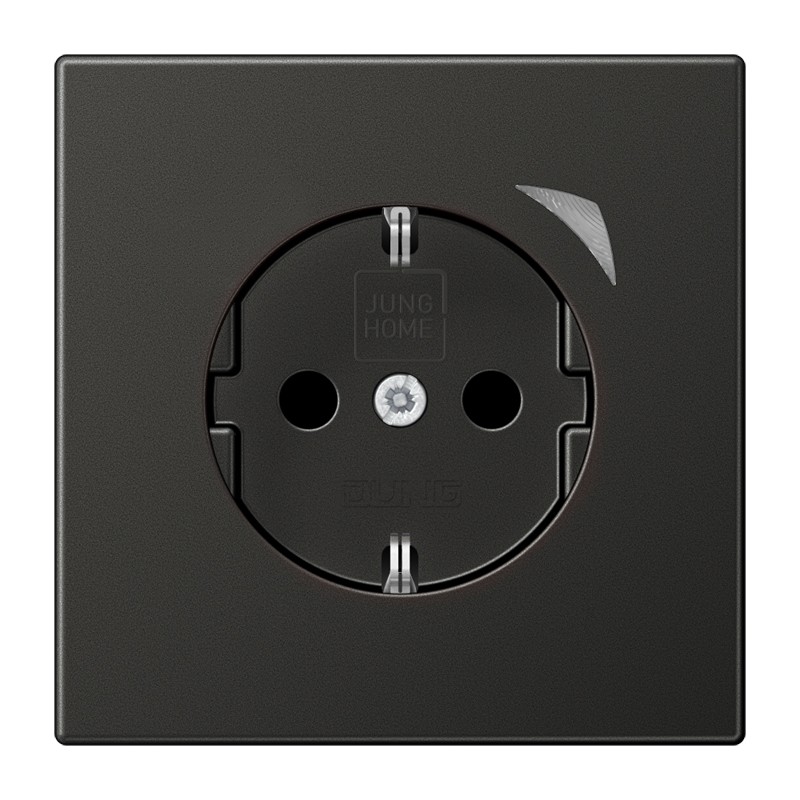

Die JUNG HOME SCHUKO Steckdose BT AL 1521 S AN-L verbindet eine SCHUKO Steckdose der Serie LS mit intelligenten Schalt- und Automatisierungsfunktionen. Die Ausführung anthrazit besteht aus lackiertem Thermoplast und verfügt über einen integrierten 16-A-Schaltaktor, erhöhten Berührungsschutz Safety Plus sowie eine mehrfarbige Statusanzeige.
Die Steckdose ermöglicht das manuelle oder automatische Schalten von Beleuchtung und haushaltsüblichen Geräten. Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit Smartphone oder Tablet. Über Bluetooth Mesh kann die Steckdose drahtlos mit weiteren Geräten des JUNG HOME Systems verknüpft werden.
Produktvorteile
- JUNG HOME SCHUKO Steckdose
- Serie LS
- Ausführung anthrazit
- Integrierter 16-A-Schaltaktor
- Erhöhter Berührungsschutz Safety Plus
- Mehrfarbige Statusanzeige mit optionalem Nachtmodus
- Manuelles und automatisches Schalten
- Bluetooth Mesh
- Vollständig verschlüsselte drahtlose Kommunikation
- Repeaterfunktion
- Bedienung über die JUNG HOME App
- Bis zu 16 Zeitprogramme
- Ein- und Ausschaltverzögerung
- Einbindung in Bereiche, Gruppen, Zentralfunktionen und Szenen
- Automatikfunktionen über die JUNG HOME App
- Sperren der lokalen Bedienung
- Sperr- und Zwangsführung
- Astrotimer mit Sonnenaufgang und Sonnenuntergang
- Zufallszeitpunkte für Zeitprogramme
- Automatische Aktualisierung von Datum und Uhrzeit
- Updatefähig über die JUNG HOME App
Smart-Home-Funktionen
Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit einem Smartphone oder Tablet über Bluetooth. Zusätzlich verfügt die Steckdose über eine Taste zum lokalen Schalten. Eine mehrfarbige Statusanzeige informiert über den Betriebszustand und kann optional im Nachtmodus betrieben werden.
Die angeschlossene Last kann in Bereiche, Gruppen, Zentralfunktionen und Szenen eingebunden werden. Bis zu 16 Zeitprogramme ermöglichen automatisierte Schaltvorgänge. Zusätzlich stehen Ein- und Ausschaltverzögerungen sowie Sperr- und Zwangsführungen zur Verfügung. Zeitprogramme können anhand von Sonnenaufgang und Sonnenuntergang gesteuert werden.
Bluetooth Mesh
Die Steckdose kommuniziert über Bluetooth Mesh mit weiteren Geräten des JUNG HOME Systems. Die drahtlose Kommunikation erfolgt vollständig verschlüsselt. Durch die integrierte Repeaterfunktion kann die Steckdose Funksignale innerhalb des Mesh-Netzwerks weiterleiten. Die Software ist über die JUNG HOME App updatefähig.
Schutz und Sicherheit
Die SCHUKO Steckdose verfügt über einen integrierten erhöhten Berührungsschutz (Safety Plus). Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Verbindungsklemmen entsprechen DIN VDE 0620. Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden.
Der bestimmungsgemäße Einsatz erfolgt im trockenen Innenbereich. Die Montage ist für Gerätedosen nach DIN 49073 mit einer Mindesttiefe von 53 mm vorgesehen.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT AL 1521 S AN-L
- EAN: 4011377211735
- Serie: LS
- Ausführung: JUNG HOME SCHUKO Steckdose
- Farbe: anthrazit
- Material: Thermoplast lackiert
- Oberfläche: matt lackiert
- Breite: 70 mm
- Höhe: 70 mm
- Einbautiefe: 45 mm
- Mindesttiefe Gerätedose: 53 mm
- Nennspannung: 220–250 V AC
- Netzfrequenz: 50/60 Hz
- Stand-by-Leistung: max. 0,25 W
- Schaltstrom ohmsch: 16 A
- Schaltstrom Motoren: 4,3 A bei cos φ 0,6
- Anschlussleistung Glühlampen: 2300 W
- Anschlussleistung 230-V-Halogenlampen: 2300 W
- Anschlussleistung elektronische Trafos: 1500 W
- Anschlussleistung induktive Trafos: 1000 VA
- Anschlussleistung HV-LED-Lampen: typ. 400 W
- Anschlussleistung Kompaktleuchtstofflampen: typ. 400 W
- Anschlussleistung Leuchtstofflampen unkompensiert: 920 VA
- Erhöhter Berührungsschutz: Safety Plus
- Schraubklemmen: Ja
- Leiterquerschnitt: bis 2,5 mm²
- Durchschleiffunktion: Ja
- Bluetooth Mesh: Ja
- Funkfrequenz: 2402–2480 MHz
- Sendeleistung: max. 10 mW
- Schutzart: IP20
- Montageart: Unterputz
- Umgebungstemperatur: -5 bis +45 °C
- Transporttemperatur: -25 bis +70 °C
- Lagertemperatur: -5 bis +45 °C
- Ganggenauigkeit: ±13 s/Monat
- Gangreserve: mind. 4 Stunden
Anschluss und Montage
Die Steckdose ist für die Unterputzmontage in einer Gerätedose nach DIN 49073 vorgesehen. Die Einbautiefe beträgt 45 mm; die Gerätedose muss eine Mindesttiefe von 53 mm aufweisen.
Der elektrische Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Eine Durchschleiffunktion ist vorhanden. Die Befestigung erfolgt über Krallen und Schrauben.
Kompatibilität mit Verbrauchern
Die Steckdose ist zum manuellen oder automatischen Schalten von Beleuchtung und haushaltsüblichen Geräten vorgesehen. Die zulässige Anschlussleistung hängt von der jeweiligen Lastart ab.
- Glühlampen: 2300 W
- 230-V-Halogenlampen: 2300 W
- Elektronische Trafos: 1500 W
- Induktive Trafos: 1000 VA
- HV-LED-Lampen: typ. 400 W
- Kompaktleuchtstofflampen: typ. 400 W
- Leuchtstofflampen unkompensiert: 920 VA
- Motoren: 4,3 A bei cos φ 0,6
Design
Die Ausführung anthrazit besteht aus lackiertem Thermoplast und besitzt Abmessungen von 70 × 70 mm. Die matte Metallfarbe ist für Installationen innerhalb der JUNG Serie LS ausgelegt. Passende LS-Abdeckrahmen können separat eingesetzt werden.
Einsatzbereiche
- Beleuchtung
- Haushaltsgeräte
- Unterhaltungselektronik
- Automatisierte Schaltvorgänge
- Gruppen- und Zentralfunktionen
- Szenensteuerungen
- JUNG HOME Smart-Home-Installationen
Bewertung
Die BT AL 1521 S AN-L verbindet die klassische SCHUKO Steckdose der Serie LS mit komfortabler Smart-Home-Steuerung. Der integrierte 16-A-Schaltaktor, die lokale Bedienmöglichkeit, die mehrfarbige Statusanzeige und Bluetooth Mesh ermöglichen eine vielseitige Einbindung in automatisierte Installationen. Die anthrazitfarbene, matt lackierte Ausführung eignet sich dabei besonders für moderne LS-Installationen mit dunkler Gestaltung.
