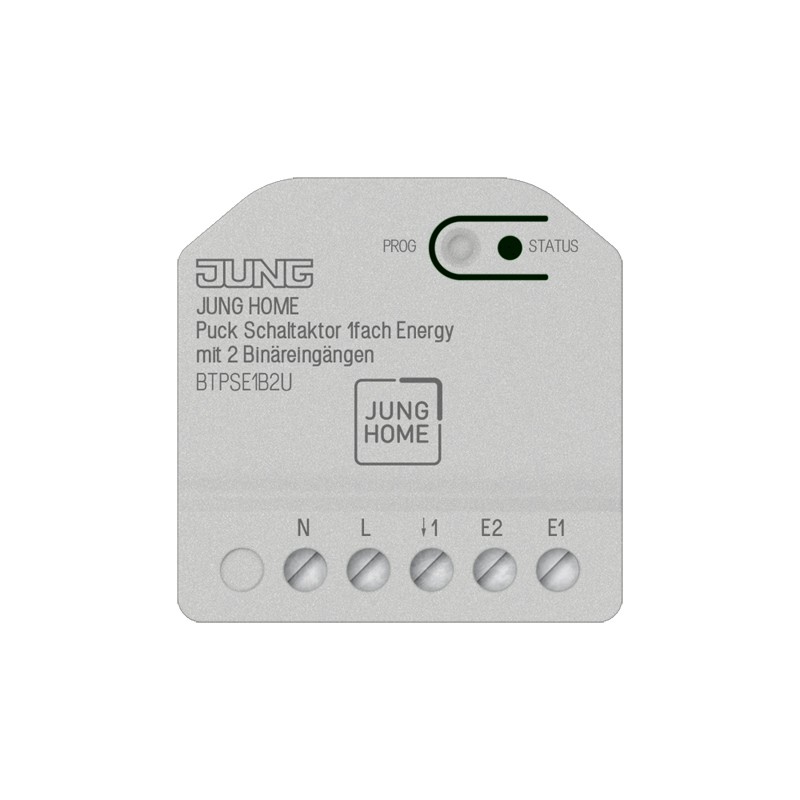

Smarte Schalt- und Energiemessung mit JUNG HOME
Der Schaltaktor ermöglicht das automatische und manuelle Schalten von Beleuchtung und haushaltsüblichen Verbrauchern. Besonders praktisch ist die integrierte Leistungs- und Energiemessung, mit der sich die Leistungsaufnahme und der Energieverbrauch angeschlossener Geräte erfassen lassen.
Die Messwerte können innerhalb des JUNG HOME Systems ausgewertet werden. Zusätzlich stehen Funktionen wie Zeitprogramme, Astrotimer und Automatisierungen zur Verfügung.
Produktvorteile
- JUNG HOME Puck Schaltaktor
- 1fach
- Integrierte Leistungs- und Energiemessung
- 2 integrierte Binäreingänge
- Für Beleuchtung und haushaltsübliche Geräte
- Schaltstrom bis 16 A bei ohmscher Last
- Bluetooth Mesh
- Drahtlose Integration in JUNG HOME
- Bedienung und Inbetriebnahme über JUNG HOME App
- Freie Verknüpfung der Binäreingänge mit JUNG HOME Aktoren
- Gruppen-, Zentral- und Szenenfunktionen
- Bis zu 16 Zeitprogramme
- Astrotimer
- Treppenlichtfunktion mit Abschaltwarnung
- Ein- und Ausschaltverzögerung
- Nachlaufzeit
- Sperrfunktion und Zwangsführung
- Repeaterfunktion über Bluetooth Mesh
- Updatefähig über JUNG HOME App
- Anschluss konventioneller Taster, Schalter und Wettersensoren möglich
Smart-Home- und Kommunikationstechnologie
Der BT P SE1 B2 U ist Bestandteil des JUNG HOME Systems.
- JUNG HOME: Ja
- Bluetooth: Ja
- Bluetooth Mesh: Ja
- WLAN / WiFi: Nein
- KNX: Nein
- Zigbee: Nein
- Matter: Nein
Die Kommunikation erfolgt drahtlos über Bluetooth Mesh. Die Funkverbindung ist verschlüsselt und der Schaltaktor kann als Repeater im JUNG HOME Netzwerk eingesetzt werden.
Leistungs- und Energiemessung
Eine Besonderheit des Aktors ist die integrierte Messfunktion. Die Wirkleistung kann im Bereich von -3.680 bis 3.680 W erfasst werden. Die Messgenauigkeit beträgt 1 % ± 0,1 W. Die erfasste Wirkenergie reicht von -999.999 bis 999.999 kWh.
Damit eignet sich der Aktor beispielsweise zur Überwachung des Energieverbrauchs einzelner Verbraucher. Zusätzlich können Betriebsstunden und Messzeiträume ausgewertet werden.
Binäreingänge
Die beiden Binäreingänge können unabhängig von der eigentlichen Schaltaktor-Funktion verwendet werden. Sie lassen sich beispielsweise mit konventionellen Tastern, Schaltern oder Wettersensoren verbinden.
Mögliche Anwendungen sind:
- Lokale Bedienung des Schaltaktors
- Steuerung anderer JUNG HOME Aktoren
- Auslösen von Szenen
- Abfragen von Zuständen
- Anschluss konventioneller Taster und Schalter
- Anschluss von Wettersensoren
- Auslösen von Sperrfunktionen
- Realisierung eines Windalarms
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT P SE1 B2 U
- EAN: 4011377360075
- System: JUNG HOME
- Gerätetyp: Puck Schaltaktor 1fach Energy
- Schaltausgänge: 1
- Binäreingänge: 2
- Nennspannung: 230 V AC
- Netzfrequenz: 50/60 Hz
- Standby-Leistung: max. 0,3 W
- Verlustleistung: max. 4 W
- Schaltstrom ohmsch: 16 A (AC1)
- Schaltstrom Motoren: 6 A
- Glühlampen: 2300 W
- HV-Halogenlampen: 2300 W
- Elektronische Trafos: 1500 W
- Induktive Trafos: 1000 VA
- HV-LED-Lampen: typ. 400 W
- Wirkleistung: -3680 bis 3680 W
- Genauigkeit Leistung: 1 % ± 0,1 W
- Wirkenergie: -999.999 bis 999.999 kWh
- Montageart: Unterputz
- Schutzart: IP20
- Umgebungstemperatur: -5 bis +45 °C
- Funkfrequenz: 2.402–2.480 MHz
- Sendeleistung: max. 10 mW
- Funkreichweite in Gebäuden: ca. 30 m
- Abmessungen: 46 × 46 × 20 mm
- Einbautiefe: 18 mm, im Klemmenbereich 20 mm
Passende Systemkomponenten
Für den BT P SE1 B2 U sind insbesondere JUNG HOME Bedienelemente und Sensoren zur Steuerung der Schaltfunktion geeignet. Die beiden Binäreingänge können beispielsweise mit konventionellen Tastern, Schaltern oder Wettersensoren verbunden werden.
Für die Montage in Zwischendecken ist das JUNG FM-EBG Einbaugehäuse für Mini-Unterputzaktoren vorgesehen.
Kompatibilität mit JUNG HOME
Ja. Der BT P SE1 B2 U ist ein vollwertiger Bestandteil des JUNG HOME Systems. Er kann drahtlos mit JUNG HOME Tastern, Sensoren und weiteren Aktoren verbunden und in Gruppen, Zentralfunktionen und Szenen eingebunden werden.
Für automatische Schaltfunktionen muss sich mindestens ein geeignetes JUNG HOME Gerät im Bluetooth-Mesh-Netzwerk befinden, beispielsweise ein JUNG HOME Miniaktor, eine JUNG HOME Steckdose, ein Systemeinsatz mit JUNG HOME Taster, ein Bewegungs- oder Präsenzmelder oder ein Raumthermostat.
Einsatzbereiche
Der JUNG HOME Puck Schaltaktor eignet sich insbesondere für:
- Beleuchtungssteuerungen
- Schalten haushaltsüblicher Geräte
- Energieverbrauchsmessung
- Leistungsüberwachung einzelner Verbraucher
- Smarte Nachrüstung bestehender Installationen
- Automatische Schaltfunktionen
- Zeitgesteuerte Schaltungen
- Szenen und Gruppen
- Steuerung über konventionelle Taster
- Integration von Wettersensoren
- JUNG HOME Smart-Home-Installationen
Bewertung
Sehr vielseitiger JUNG HOME Schaltaktor mit integriertem Energie-Monitoring. Die Kombination aus 16-A-Schaltleistung, zwei frei nutzbaren Binäreingängen und Leistungs- sowie Energiemessung macht den BT P SE1 B2 U besonders interessant für die smarte Nachrüstung einzelner Verbraucher. Über Bluetooth Mesh, App-Steuerung, Szenen und Zeitprogramme lässt sich der Aktor flexibel in JUNG HOME integrieren. Besonders für Anwender, die neben der Schaltfunktion auch den Energieverbrauch einzelner Geräte überwachen möchten, ist dieses Modell eine interessante Lösung.
