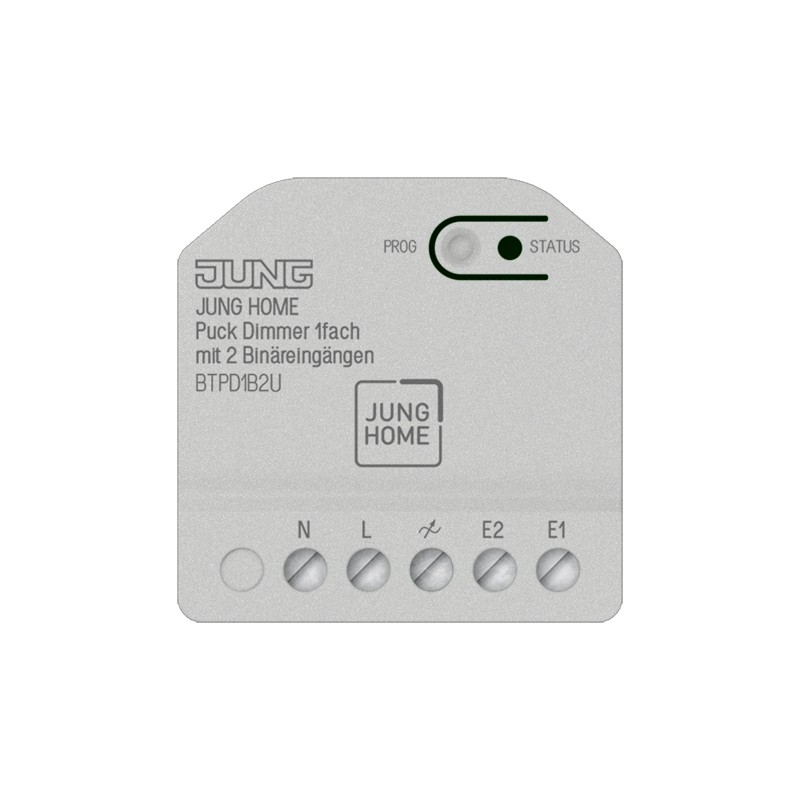

Smarte Dimmsteuerung mit JUNG HOME
Der Puck Dimmer ermöglicht das manuelle und automatische Schalten und Dimmen von Beleuchtung. Die Bedienung kann über angeschlossene Taster, die Binäreingänge anderer JUNG HOME Geräte oder die JUNG HOME App erfolgen.
Die gedimmte Beleuchtung kann in Gruppen, Zentralfunktionen und Szenen eingebunden werden. Zusätzlich stehen Funktionen wie Treppenlicht, Nachlaufzeit sowie Ein- und Ausschaltverzögerung zur Verfügung.
Produktvorteile
- JUNG HOME Puck Dimmer
- 1fach
- 2 integrierte Binäreingänge
- Manuelles Schalten und Dimmen
- Automatisches Schalten und Dimmen
- Dimmbar für LED- und konventionelle Lasten
- Bluetooth Mesh
- Drahtlose Integration in JUNG HOME
- Bedienung und Inbetriebnahme über JUNG HOME App
- Smartphone- und Tablet-Steuerung
- Freie Verknüpfung der 2 Binäreingänge
- Unabhängige Verwendung von Dimmerfunktion und Binäreingängen
- Gruppen-, Zentral- und Szenenfunktionen
- Bis zu 16 Zeitprogramme
- Astrotimer
- Treppenlichtfunktion mit Abschaltwarnung
- Nachlaufzeit
- Einschalt- und Ausschaltverzögerung
- Sperrfunktion und Zwangsführung
- Windalarm über angeschlossene Wettersensoren
- Mehrfarbige Statusanzeige
- Updatefähig über JUNG HOME App
Smart-Home- und Kommunikationstechnologie
Der BT P D1 B2 U ist Bestandteil des JUNG HOME Systems.
- JUNG HOME: Ja
- Bluetooth: Ja
- Bluetooth Mesh: Ja
- WLAN / WiFi: Nein
- KNX: Nein
- Zigbee: Nein
- Matter: Nein
Die Kommunikation erfolgt drahtlos über Bluetooth Mesh. Der Dimmer kann mit anderen JUNG HOME Geräten verknüpft werden. Für bestimmte automatische Funktionen wie Zeitprogramme und Astrotimer muss ein geeignetes JUNG HOME Gerät im Bluetooth-Mesh-Netzwerk vorhanden sein.
Dimmarten und Leistungsbereiche
Der JUNG HOME Puck Dimmer unterstützt sowohl Phasenabschnitt als auch Phasenanschnitt.
Bei 35 °C Umgebungstemperatur gelten laut JUNG folgende Anschlussleistungen:
- Glühlampen Phasenabschnitt: 0–300 W
- HV-Halogenlampen Phasenabschnitt: 0–300 W
- Elektronische Trafos mit NV-Halogenlampen: 0–300 W
- Dimmbare HV-LED-Lampen Phasenabschnitt: typ. 0–200 W
- Elektronische LED-Vorschaltgeräte mit LED-Lampen Phasenabschnitt: 0–200 W
- Glühlampen Phasenanschnitt: 0–225 W
- HV-Halogenlampen Phasenanschnitt: 0–225 W
- Dimmbare HV-LED-Lampen Phasenanschnitt: typ. 0–80 W
- Elektronische LED-Vorschaltgeräte mit LED-Lampen Phasenanschnitt: 0–80 W
Bei höheren Umgebungstemperaturen reduziert sich die zulässige Last. JUNG gibt bei einer Überschreitung von 35 °C eine Reduzierung um 10 % je 5 °C an. Für die Montage in Holz- oder Hohlwänden ist eine weitere Reduzierung von 15 % vorgesehen.
Binäreingänge
Die beiden Binäreingänge können unabhängig von der eigentlichen Dimmfunktion eingesetzt werden. Dadurch lassen sich beispielsweise vorhandene Taster und Schalter oder konventionelle Wettersensoren anschließen.
Die Eingänge können frei mit JUNG HOME Aktoren verknüpft werden – lokal oder drahtlos. So können beispielsweise Szenen ausgelöst, Verbraucher bedient oder Zustände abgefragt werden.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT P D1 B2 U
- EAN: 4011377360044
- System: JUNG HOME
- Gerätetyp: Puck Dimmer 1fach
- Ausgänge: 1
- Binäreingänge: 2
- Nennspannung: 230 V AC
- Netzfrequenz: 50/60 Hz
- Eingangsspannung: 230 V AC
- Standby-Leistung: max. 0,35 W
- Verlustleistung: max. 2,3 W
- Montageart: Unterputz
- Einbautiefe: 18 mm, im Klemmenbereich 20 mm
- Schutzart: IP20
- Umgebungstemperatur: -5 bis +45 °C
- Relative Luftfeuchtigkeit: 20–70 %, nicht kondensierend
- Funkfrequenz: 2.402–2.480 MHz
- Funktechnologie: Bluetooth Mesh
- Dimmverfahren: Phasenanschnitt / Phasenabschnitt
- Statusanzeige: mehrfarbige LED
- Bedienung: Prog-Taste / JUNG HOME App
Montage
Der Puck Dimmer kann in einer Gerätedose nach DIN 49073 installiert werden. Für die Montage in Zwischendecken ist der Einbauadapter Mini-Gehäuse FM-EBG vorgesehen.
Passendes Zubehör
- JUNG FM-EBG Einbauadapter Mini-Gehäuse
Der Adapter ermöglicht die Montage des kompakten Puck-Aktors beispielsweise in Zwischendecken.
Kompatibilität mit JUNG HOME
Ja. Der BT P D1 B2 U ist vollständig für das JUNG HOME System konzipiert. Der Dimmer kann drahtlos mit weiteren JUNG HOME Geräten verknüpft und in Gruppen, Zentralfunktionen und Szenen eingebunden werden.
Für automatische Funktionen wie Zeitprogramme oder den Astrotimer muss mindestens ein geeignetes JUNG HOME Gerät im Bluetooth-Mesh-Netzwerk vorhanden sein, beispielsweise ein Miniaktor, eine JUNG HOME Steckdose, ein Systemeinsatz mit JUNG HOME Taster, ein Bewegungs- oder Präsenzmelder oder ein Raumthermostat.
Einsatzbereiche
Der JUNG HOME Puck Dimmer eignet sich insbesondere für:
- Dimmbare LED-Beleuchtung
- Wohnräume
- Schlafzimmer
- Flure
- Küchen
- Beleuchtungsgruppen
- Szenensteuerungen
- Automatische Beleuchtungssteuerung
- Nachrüstung bestehender Installationen
- Smart-Home-Dimmfunktionen
- Steuerung über konventionelle Taster
- Einbindung von Wettersensoren
Bewertung
Sehr flexibler 1fach-Dimmer für JUNG HOME. Besonders interessant ist die Kombination aus Phasenanschnitt und Phasenabschnitt, zwei frei nutzbaren Binäreingängen und Bluetooth Mesh. Dadurch eignet sich der BT P D1 B2 U sowohl für klassische dimmbare Beleuchtung als auch für anspruchsvollere JUNG HOME Installationen mit Szenen, Gruppen und Automatikfunktionen. Für LED-Anwendungen ist insbesondere die Unterstützung von bis zu typ. 200 W im Phasenabschnitt interessant.
