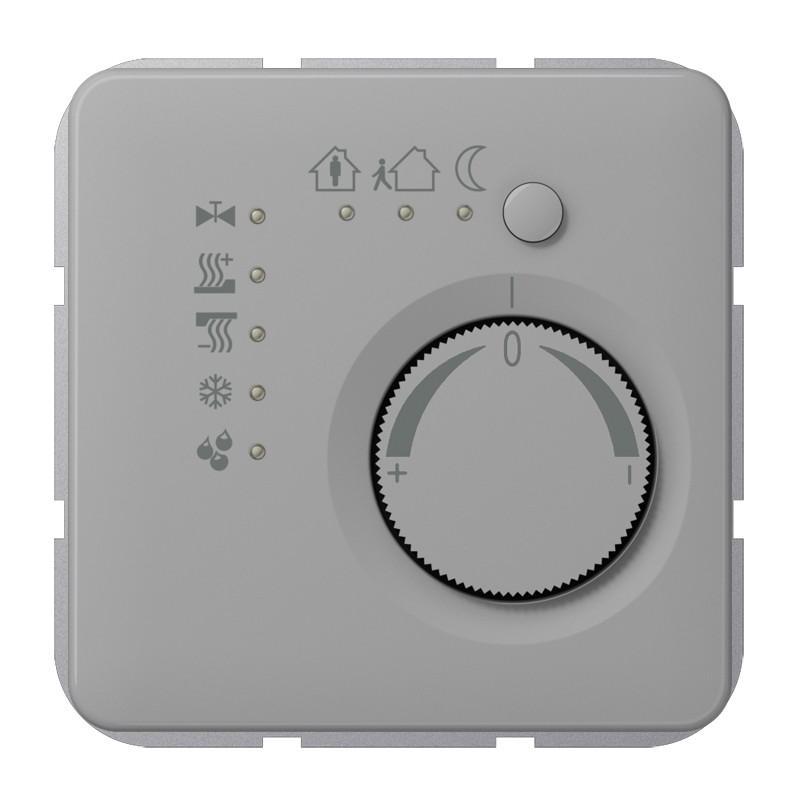

Der JUNG CD 2178 GR ist ein kabelgebundener KNX Raumtemperaturregler für die Einzelraumregelung in KNX-Installationen. Das Gerät kombiniert Temperaturerfassung und komfortable Bedienung mit einem klassischen Stellrad zur Sollwertkorrektur. Durch den integrierten Busankoppler lässt sich der Regler direkt in eine KNX-Gebäudeautomation einbinden.
Der Regler unterstützt sowohl Heizen als auch Kühlen und bietet unterschiedliche Betriebsarten wie Komfort, Standby, Nachtbetrieb sowie Frost- und Hitzeschutz. Zusätzlich stehen eine Präsenz-Taste und Status-LEDs zur Verfügung.
Produktvorteile
- KNX Raumtemperaturregler für Einzelraumregelung
- Integrierter KNX-Busankoppler
- Klassisches Stellrad zur Sollwertkorrektur
- Heizen und Kühlen
- Grund- und Zusatzstufe
- Komfort-, Standby- und Nachtbetrieb
- Frost-/Hitzeschutz
- Präsenz-Taste
- Mehrfarbige Statusanzeigen
- Unterputzmontage
- Kompaktes Design der JUNG Serie CD
- Hochglänzende Thermoplast-Oberfläche
- Für KNX-Gebäudeautomation geeignet
KNX Gebäudetechnik
Die Kommunikation erfolgt über KNX TP. Der Regler wird direkt über den KNX-Bus versorgt und verfügt bereits über einen integrierten Busankoppler. Damit ist keine separate Busankopplung erforderlich.
Der CD 2178 GR gehört zur ETS-Produktfamilie der physikalischen Sensoren. Die Parametrierung erfolgt über die entsprechende KNX-/ETS-Software. Für die volle Funktionalität wird laut JUNG eine ETS-Version ab ETS3.0d unterstützt.
Temperaturregelung
Der Regler misst die Raumtemperatur und vergleicht sie mit der eingestellten Solltemperatur. Über das Stellrad kann der gewünschte Temperaturwert direkt am Gerät korrigiert werden.
Für die Regelung stehen unterschiedliche Verfahren zur Verfügung. Die Grundstufe kann beispielsweise über eine stetige PI-Regelung, PWM oder eine 2-Punkt-Regelung umgesetzt werden. Für die Zusatzstufe sind unter anderem P-Regelung, PWM und 2-Punkt-Regelung möglich.
Heizen und Kühlen
Der JUNG CD 2178 GR ist nicht nur für Heizungsanlagen geeignet. Er unterstützt auch den Kühlbetrieb.
Damit kann er beispielsweise in KNX-Systemen eingesetzt werden, in denen Raumheizung und Raumkühlung gemeinsam geregelt werden.
Unterstützt werden:
- Heizen
- Kühlen
- Grundstufe
- Zusatzstufe
- Komfortbetrieb
- Standby
- Nachtbetrieb
- Frost-/Hitzeschutz
Bedienung
Die Sollwertanpassung erfolgt über das integrierte Stellrad. Zusätzlich steht eine Präsenz-Taste zur Verfügung.
Mehrere Status-LEDs informieren über den jeweiligen Betriebszustand. Damit lassen sich beispielsweise Komfort-, Standby- und Nachtbetrieb sowie Frostschutz und Taupunkt erkennen.
Technische Daten
- Hersteller: JUNG
- Serie: CD
- Artikelnummer: CD 2178 GR
- EAN: 4011377021747
- Farbe: Grau
- Material: Thermoplast
- Oberfläche: hochglänzend
- Bussystem: KNX
- KNX Medium: TP 256
- KNX-RF: Nein
- Funkbus: Nein
- Powernet: Nein
- LON: Nein
- Integrierter Busankoppler: Ja
- Display: Nein
- Stellrad: Ja
- Sollwertverstellung: Ja
- Präsenz-Taste: Ja
- Status-LEDs: Ja
- Temperaturmessung: Ja
- Heizen: Ja
- Kühlen: Ja
- Grundstufe: Ja
- Zusatzstufe: Ja
- Parallelbetrieb: Ja
- Montageart: Unterputz
- Schutzart: IP20
- Schutzklasse: III
- KNX-Nennspannung: 21–32 V DC SELV
- KNX-Stromaufnahme: max. 10 mA
- Umgebungstemperatur: -5 bis +45 °C
- Lager-/Transporttemperatur: -25 bis +70 °C
Abmessungen und Gewicht
- Geräteabmessungen: 67 × 67 mm
- Einbaumaße des Bedienelements: 85 × 73 × 85 mm
- Gewicht: ca. 103 g
JUNG gibt für den Einzelartikel ein Gewicht von 0,103 kg sowie Verpackungsmaße von 85 × 73 × 85 mm an.
Kommunikationstechnologie
Der CD 2178 GR ist ein reines kabelgebundenes KNX-Gerät.
- KNX TP: Ja
- KNX RF: Nein
- WLAN / WiFi: Nein
- Bluetooth: Nein
- Zigbee: Nein
- Matter: Nein
Die Kommunikation und Spannungsversorgung erfolgen über den KNX-Bus.
Passende Systemkomponenten
Für den Betrieb wird eine entsprechende KNX-Installation inklusive KNX-Spannungsversorgung benötigt.
JUNG CD 581 GR – Rahmen 1fach, grau
Passender Rahmen der Serie CD für die optisch abgestimmte Installation.
JUNG CD 581 WU GR – Rahmen 1fach, grau
Alternative Rahmenausführung für die Serie CD.
KNX-Aktor für Heizen/Kühlen
Für die tatsächliche Ansteuerung von Heiz- oder Kühlventilen wird ein geeigneter KNX-Aktor benötigt. Der CD 2178 GR übernimmt die Raumtemperaturregelung und sendet die entsprechenden Stellbefehle über KNX.
EAN der Systemkomponenten:
Bei den beiden genannten JUNG-Rahmen ist in der aktuellen JUNG-Produktdarstellung keine EAN im frei zugänglichen Produktdatensatz angegeben. Ich würde deshalb keine EAN erfinden. Die Kompatibilität der Rahmen zur Serie CD wird von JUNG direkt ausgewiesen.
Montage und Installation
Der CD 2178 GR ist für die Unterputzmontage in einer Gerätedose vorgesehen. Die KNX-Verbindung erfolgt über die vorgesehene Anschlussklemme.
Die Installation, Parametrierung und Inbetriebnahme sollte durch eine entsprechend qualifizierte Elektro- beziehungsweise KNX-Fachkraft erfolgen.
Sicherheitshinweise
- Installation ausschließlich durch qualifiziertes Fachpersonal.
- Arbeiten an der KNX-Installation nur im spannungsfreien Zustand durchführen.
- Vorgaben für KNX-Installationen beachten.
- Geeignete Gerätedose verwenden.
- Nur bestimmungsgemäß als KNX-Raumtemperaturregler einsetzen.
- Parametrierung entsprechend der angeschlossenen Heiz- beziehungsweise Kühllösung vornehmen.
Für wen eignet sich der JUNG CD 2178 GR?
Der KNX-Regler eignet sich besonders für:
- KNX-Einfamilienhäuser
- Smart Buildings
- Bürogebäude
- Hotels
- Gewerbeobjekte
- Wohnanlagen
- Einzelraumregelungen
- Heizungssteuerungen
- Kühlsysteme
- KNX-Gebäudeautomation
- Renovierungen und Neubauten mit KNX
Unser Fazit
Der JUNG CD 2178 GR ist ein klassischer und funktionaler KNX-Raumtemperaturregler für die Einzelraumregelung von Heiz- und Kühlsystemen. Das Stellrad ermöglicht eine intuitive Sollwertanpassung, während Präsenz-Taste und Status-LEDs zusätzliche Bedien- und Anzeigeoptionen bieten.
Durch den integrierten Busankoppler lässt sich das Gerät ohne zusätzliche Busankopplung in eine KNX-Installation integrieren. Besonders interessant ist die Unterstützung von Heizen und Kühlen mit Grund- und Zusatzstufe, wodurch der Regler flexibel in unterschiedlichen Gebäudeautomationslösungen eingesetzt werden kann.
