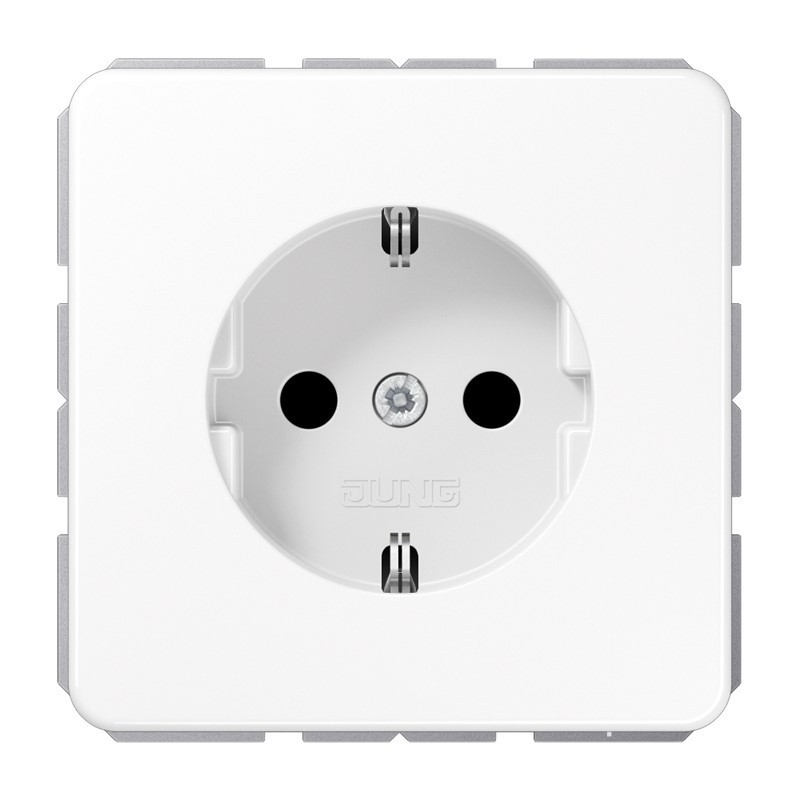

JUNG CD 1520 WW SCHUKO-Steckdose 1-fach alpinweiß
Die JUNG CD 1520 WW ist eine hochwertige SCHUKO-Steckdose für die Unterputzmontage. Mit ihrer alpinweißen, glänzenden Duroplast-Oberfläche fügt sie sich harmonisch in das JUNG CD-Programm ein und eignet sich für klassische Elektroinstallationen in Wohn- und Arbeitsbereichen.
Die Steckdose ist für 16 A bei 250 V ausgelegt und besitzt Federklemmen für starre sowie unbehandelte flexible Leiter bis 2,5 mm². Die Verbindungsklemmen entsprechen DIN VDE 0620. Tragring, Befestigungskrallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden. Die Ausführung besitzt keinen erhöhten Berührungsschutz. :contentReference[oaicite:1]{index=1}
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 250 V AC |
| Nennstrom | 16 A |
| Frequenz | 50 Hz |
| Anschlussart | Federklemmen / Steckklemmen |
| Max. Leiterquerschnitt | 2,5 mm² |
| Leitertyp | Starre und unbehandelte flexible Leiter |
| Montageart | Unterputz |
| Schutzart | IP20 |
TECHNISCHE DATEN
| Hersteller | JUNG |
| Artikelnummer | CD 1520 WW |
| EAN | 4011377059870 |
| Serie | CD |
| Ausführung | SCHUKO-Steckdose 1-fach |
| Farbe | Alpinweiß |
| Farbton | Ähnlich RAL 9016 |
| Material | Duroplast |
| Oberfläche | Glänzend |
| Werkstoffeigenschaft | Hochkratzfest |
| Halogenfrei | Ja |
| Erhöhter Berührungsschutz | Nein |
| Klappdeckel | Nein |
| Beschriftungsfeld | Nein |
| Funktionsbeleuchtung | Nein |
| Überspannungsschutz | Nein |
| Durchschleiffunktion | Ja |
ABMESSUNGEN
| Breite | 67 mm |
| Höhe | 67 mm |
| Tiefe | 30 mm |
| Gesamtmaß | 67 × 67 × 30 mm |
| Min. Tiefe der Gerätedose | 38 mm |
KOMPATIBILITÄT
| Passende Serie | JUNG CD 500 |
| Passende Rahmen | Rahmen der JUNG CD-Programmfamilie |
| Montageposition | Horizontal oder vertikal, abhängig vom verwendeten Rahmen |
| IP44-Ausführung | Mit geeignetem Dichtungsflansch und passendem IP44-Rahmen realisierbar |
EINSATZBEREICHE
- Unterputz-Elektroinstallationen im Innenbereich
- Wohnzimmer, Schlafzimmer und Flure
- Küchen und Arbeitsbereiche
- Büro- und Gewerberäume
- Neuinstallationen und Renovierungen
BESONDERE FUNKTIONEN
- 1-fache SCHUKO-Steckdose für 16 A und 250 V
- Federklemmen für Leiter bis 2,5 mm²
- Hochkratzfeste, glänzende Duroplast-Oberfläche
- Alpinweiße Ausführung passend zum JUNG CD-Programm
- Erdung von Tragring, Krallen und Krallenschrauben über eine Erdungsschiene
- Durchschleiffunktion für die Elektroinstallation
HINWEISE
Die JUNG CD 1520 WW ist für die Unterputzmontage vorgesehen und besitzt keinen integrierten erhöhten Berührungsschutz. Für Installationen mit entsprechenden Schutzanforderungen sollte eine dafür vorgesehene Steckdosenausführung verwendet werden. Für einen einheitlichen Aufbau wird die Steckdose mit einem passenden Rahmen des JUNG CD-Programms kombiniert. :contentReference[oaicite:2]{index=2}
BEWERTUNG DURCH UNSERE EXPERTEN
Die JUNG CD 1520 WW verbindet eine klassische Optik mit einer robusten Duroplast-Ausführung und einer praktischen Federklemmtechnik. Die kompakte Bauform, die hochkratzfeste Oberfläche und die vielseitige Integration in das CD-Programm machen sie zu einer passenden Lösung für hochwertige Unterputzinstallationen.
