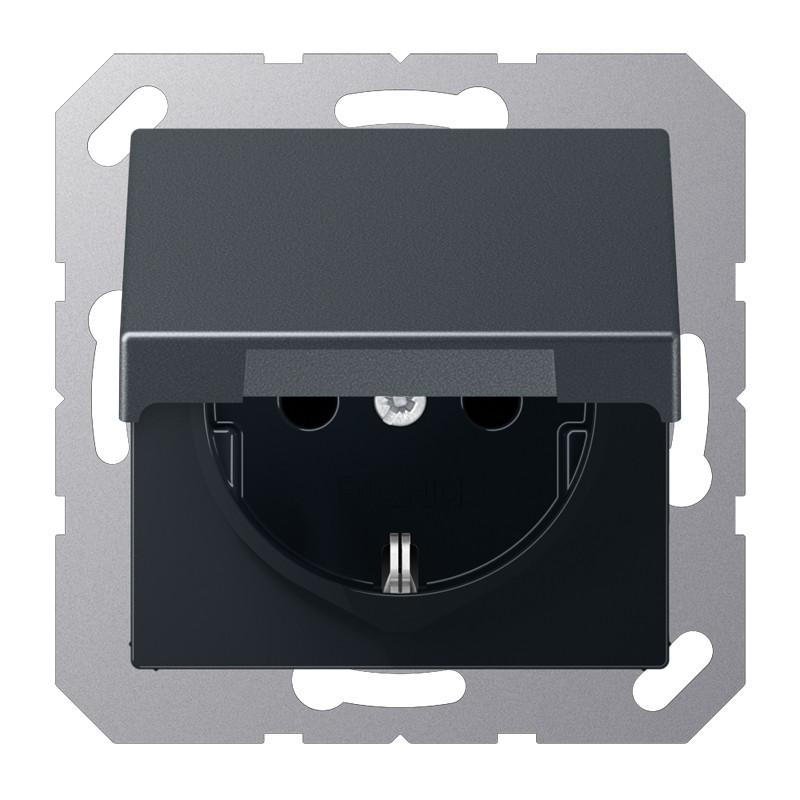

JUNG A 1520 BFKL ANM SCHUKO-Steckdose mit Klappdeckel 16A 250V anthrazit matt
Die JUNG A 1520 BFKL ANM ist eine SCHUKO-Steckdose der Serie A für die Unterputzinstallation. Sie ist für einen Nennstrom von 16 A und eine Nennspannung von 250 V ausgelegt und verfügt über einen praktischen Klappdeckel mit Rückstellfeder.
Die anthrazit matte Oberfläche besteht aus lackiertem Thermoplast und fügt sich modern in entsprechende Installationen ein. Die Steckdose ist mit Federklemmen für starre und unbehandelte flexible Leiter bis 2,5 mm² ausgestattet. Der Tragring sowie Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden.
Für Installationen unter erschwerten Umgebungsbedingungen kann mit einem Dichtungsflansch Art.-Nr. 551 WU und einem programmspezifischen IP44-Rahmen die Schutzart IP44 erreicht werden. Die Steckdose selbst ist mit einer geeigneten Schutzart für diesen Einsatz ausgewiesen.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 16 A |
| Nennspannung | 250 V AC |
| Frequenz | 50 Hz |
| Ausführung | SCHUKO-Steckdose, Typ F / CEE 7/3 |
| Schutzkontakt | Erdungsclips |
| Anschlussart | Federklemmen / Steckklemmen |
| Leiterquerschnitt | Bis 2,5 mm² |
| Durchschleiffunktion | Ja |
| Anzahl der Durchschleifungen | 1 |
TECHNISCHE DATEN
| Hersteller | JUNG |
| Serie | Serie A |
| Artikelnummer | A 1520 BFKL ANM |
| Produkttyp | SCHUKO-Steckdose |
| Montageart | Unterputz |
| Befestigungsart | Krallen-/Schraubbefestigung |
| Farbe | Anthrazit matt |
| Material | Thermoplast |
| Oberflächenschutz | Lackiert |
| Oberflächenausführung | Matt |
| Klappdeckel | Ja, mit Rückstellfeder |
| Erhöhter Berührungsschutz | Nein |
| Textfeld / Beschriftungsfläche | Nein |
| Funktionsbeleuchtung | Nein |
| Orientierungsbeleuchtung | Nein |
| Halogenfrei | Ja |
| Schutzart | Geeignet für IP44 mit entsprechendem Zubehör |
| EAN | 4011377128378 |
ABMESSUNGEN
| Breite | 55 mm |
| Höhe | 55 mm |
| Gerätetiefe | 29,5 mm |
| Mindesteinbautiefe der Gerätedose | 37,5 mm |
EINSATZBEREICHE
- Wohnräume und Privathaushalte
- Wohnzimmer, Schlafzimmer und Flure
- Küchen und Hauswirtschaftsräume
- Büros und gewerbliche Gebäude
- Werkstätten und Nebenräume
- Unterputzinstallationen mit JUNG Serie A
- Bereiche, in denen eine Steckdose mit Klappdeckel gewünscht wird
- Installationen mit erhöhtem Schutzbedarf bei Verwendung des entsprechenden IP44-Zubehörs
BESONDERE FUNKTIONEN
- SCHUKO-Steckdose mit 16 A und 250 V
- Praktischer Klappdeckel mit Rückstellfeder
- Anthrazit matte, lackierte Oberfläche
- Hochwertiger Thermoplast
- Federklemmen für starre und unbehandelte flexible Leiter
- Geeignet für Leiter bis 2,5 mm²
- Durchschleiffunktion vorhanden
- Halogenfreie Ausführung
- Krallen- und Schraubbefestigung
- Passend zur JUNG Serie A
- Mit entsprechendem Zubehör für IP44-Installationen geeignet
HINWEISE
Die Steckdose ist für 16 A bei 250 V ausgelegt und für die fachgerechte Unterputzinstallation vorgesehen. Die elektrische Installation darf ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Der Klappdeckel besitzt eine Rückstellfeder. Die Schutzart IP44 wird laut JUNG erst in Verbindung mit einem Dichtungsflansch Art.-Nr. 551 WU und einem programmspezifischen IP44-Rahmen erreicht.
BEWERTUNG DURCH UNSERE EXPERTEN
Die JUNG A 1520 BFKL ANM ist eine funktionale SCHUKO-Steckdose für moderne Unterputzinstallationen. Der Klappdeckel schützt die Steckdosenöffnung im nicht genutzten Zustand und macht die Ausführung besonders interessant für Bereiche, in denen ein zusätzlicher Schutz der Steckdose gewünscht wird. Die anthrazit matte Oberfläche bietet eine moderne Optik und lässt sich mit passenden Rahmen der JUNG Serie A kombinieren. Die Federklemmen für Leiter bis 2,5 mm² und die vorhandene Durchschleiffunktion erleichtern die fachgerechte Installation. Für Anwendungen mit erhöhtem Schutz gegen Feuchtigkeit kann die Steckdose mit dem vorgesehenen Zubehör für IP44 ausgeführt werden.
Weitergehende interessante Informationen
SCHUKO-Steckdose und Schutzkontakt
Eine SCHUKO-Steckdose verfügt neben den beiden aktiven Kontakten über seitliche Schutzkontakte. Diese dienen der Schutzerdung angeschlossener Geräte. Die JUNG A 1520 BFKL ANM ist als SCHUKO-Ausführung mit Erdungsclips ausgeführt.
Klappdeckel mit Rückstellfeder
Der integrierte Klappdeckel verschließt die Steckdosenöffnung bei Nichtbenutzung. Durch die Rückstellfeder kehrt der Deckel nach dem Öffnen wieder in seine Ausgangsposition zurück. Dadurch entsteht eine aufgeräumte Optik und ein zusätzlicher Schutz der Steckdosenöffnung.
IP44 mit passendem Zubehör
Die Schutzart IP44 beschreibt Schutz gegen feste Fremdkörper ab 1 mm sowie gegen Spritzwasser aus allen Richtungen. Bei diesem JUNG-Modell wird IP44 durch die Kombination mit dem vorgesehenen Dichtungsflansch und einem passenden IP44-Rahmen erreicht. Die Steckdose sollte daher nicht allein aufgrund des Klappdeckels als vollständig IP44-geschützt betrachtet werden.
Praxis-Tipps für die Auswahl
Klappdeckel gewünscht
Der integrierte Deckel ist sinnvoll, wenn die Steckdosenöffnung im ungenutzten Zustand abgedeckt sein soll.
Leiterquerschnitt
Die Federklemmen sind für starre und unbehandelte flexible Leiter bis 2,5 mm² ausgelegt.
JUNG Serie A
Die Steckdose ist für die Integration in das entsprechende JUNG Schalterprogramm vorgesehen.
IP44-Anwendung
Für IP44 muss das dafür vorgesehene Zubehör aus Dichtungsflansch und programmspezifischem IP44-Rahmen verwendet werden.
Gut zu wissen: Die JUNG A 1520 BFKL ANM besitzt einen Klappdeckel, ist aber nicht automatisch als vollständig IP44-geschützte Installation zu verstehen. JUNG gibt IP44 in Kombination mit dem Dichtungsflansch 551 WU und dem passenden IP44-Rahmen an.
