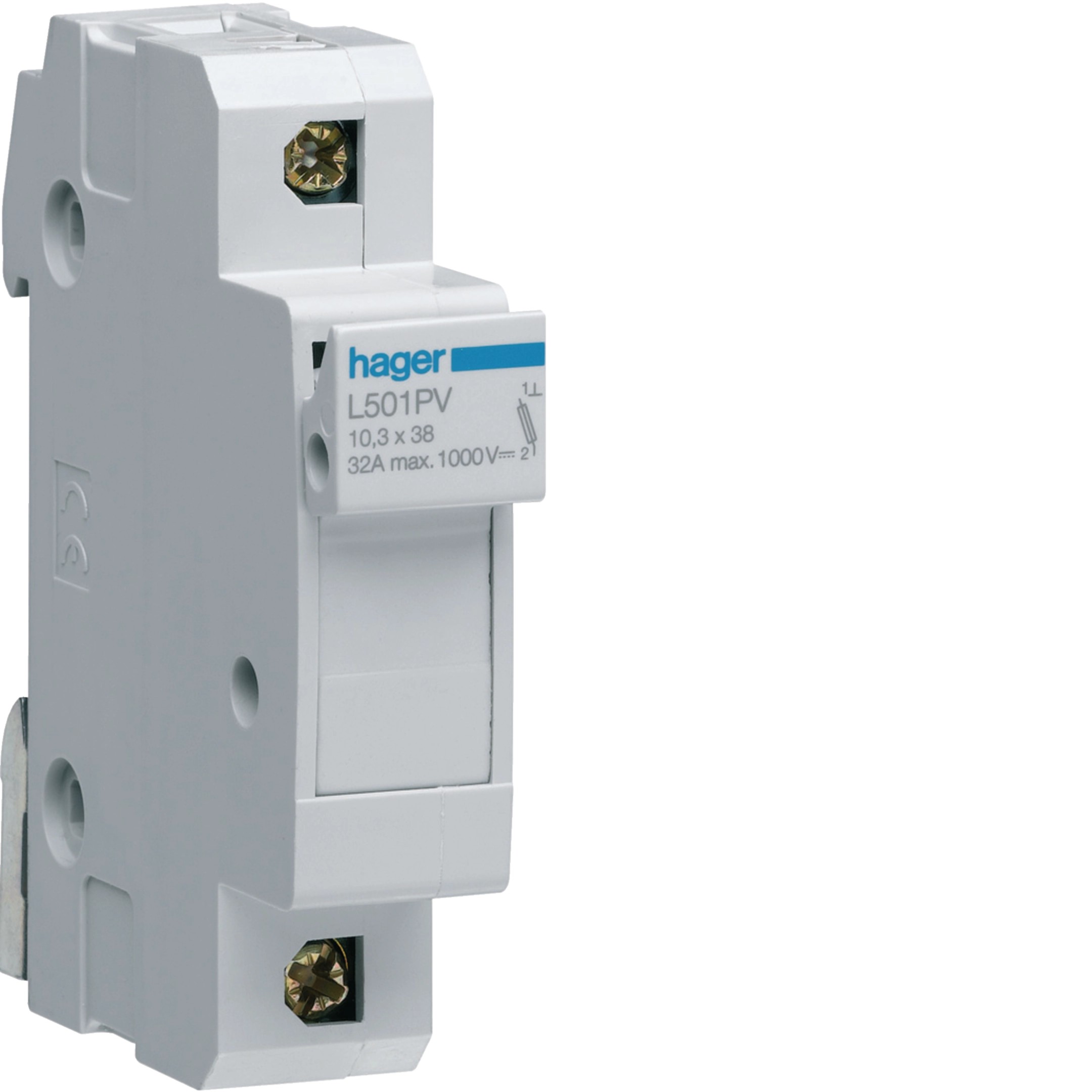

Der Hager L501PV DC-Sicherungstrennschalter ist für den Einsatz in geeigneten Gleichstrominstallationen konzipiert. Er nimmt zylindrische Sicherungseinsätze der Größe 10 × 38 mm auf und eignet sich insbesondere für passende Photovoltaik-Anwendungen.
Mit einer einpoligen Ausführung, einem Bemessungsstrom von bis zu 32 A und einer Bemessungsspannung von bis zu 1.000 V DC bietet das Gerät eine kompakte Lösung für die abgesicherte Einbindung von Gleichstromkreisen. Durch den Platzbedarf von nur einer Teilungseinheit lässt es sich platzsparend in geeignete Verteilungen integrieren.
IHRE VORTEILE AUF EINEN BLICK
- DC-Sicherungstrennschalter von Hager
- Einpolige Ausführung
- Für Gleichstromanwendungen bis 1.000 V DC
- Bemessungsstrom bis 32 A
- Geeignet für zylindrische Sicherungseinsätze der Größe 10 × 38 mm
- Kompakte Bauform mit einer Teilungseinheit
- Für passende Photovoltaik- und DC-Installationen
ELEKTRISCHE & LEISTUNGSDATEN
| Bemessungsbetriebsspannung | Bis 1.000 V DC |
| Bemessungsstrom | 32 A |
| Polzahl | 1-polig |
| Sicherungseinsatz | Zylindrisch, 10 × 38 mm |
| Bedingter Bemessungskurzschlussstrom | 30 kA gemäß Hersteller-/Produktdaten |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | L501PV |
| Produkttyp | DC-Sicherungstrennschalter |
| Stromart | Gleichstrom (DC) |
| Teilungseinheiten | 1 TE |
| Montageart | Verteilereinbau |
| Anschlussart | Kabelklemme |
| Schutzart, frontseitig | IP20 |
| Farbe des Betätigungselements | Grau |
INSTALLATION & KOMPATIBILITÄT
Der Hager L501PV ist für den Einbau in geeignete Elektroverteilungen vorgesehen. Bei der Auswahl müssen die Gleichstromspannung, der maximale Betriebsstrom und die vorgeschriebene Sicherungsgröße zur jeweiligen Anlage passen.
- Für geeignete DC-Stromkreise, beispielsweise in Photovoltaikanlagen
- Für zylindrische Sicherungseinsätze im Format 10 × 38 mm
- Einpolige Ausführung mit einem Platzbedarf von 1 TE
- Bemessungswerte und zulässigen Sicherungstyp anhand der Herstellerunterlagen prüfen
- Installation durch eine qualifizierte Elektrofachkraft
LEBENSDAUER & NACHHALTIGKEIT
Die fachgerechte Auswahl des Sicherungseinsatzes und die Einhaltung der zulässigen elektrischen Betriebswerte sind entscheidend für einen zuverlässigen Anlagenbetrieb. Regelmäßige Kontrollen der Installation nach den geltenden Vorgaben unterstützen die Betriebssicherheit.
MAẞE
| Höhe | 77 mm |
| Breite | 18 mm |
| Tiefe | 75 mm |
| Breite in Teilungseinheiten | 1 TE |
EINSATZBEREICHE
- Photovoltaikanlagen mit geeigneten DC-Stromkreisen
- Gleichstromverteilungen
- Geeignete elektrische Anlagen mit zylindrischen Sicherungseinsätzen
- Verteilereinbau in passenden Installationssystemen
BESONDERE FUNKTIONEN
- Aufnahme von Sicherungseinsätzen im Format 10 × 38 mm
- Einpolige Trennfunktion für geeignete Gleichstromkreise
- Kompakte Bauform für den Einbau in Verteilungen
- Für Bemessungswerte bis 32 A und 1.000 V DC ausgelegt
HINWEISE
Der Sicherungseinsatz ist nicht im Lieferumfang des Sicherungstrennschalters enthalten, sofern nicht ausdrücklich anders angegeben. Der eingesetzte Sicherungstyp muss für die jeweilige DC-Anwendung und die vorgesehenen Betriebsbedingungen geeignet sein. Arbeiten an Photovoltaik- und Gleichstromanlagen dürfen nur unter Beachtung der geltenden Sicherheitsvorschriften durch qualifiziertes Fachpersonal erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager L501PV ist eine kompakte Lösung zur Aufnahme geeigneter zylindrischer Sicherungseinsätze in DC-Stromkreisen. Die Auslegung für bis zu 1.000 V DC und 32 A macht ihn für passende Photovoltaik-Anwendungen interessant. Vor der Auswahl sind insbesondere die erforderliche Sicherungscharakteristik, die Spannung und die Auslegung des gesamten Stromkreises zu berücksichtigen.
GUT ZU WISSEN
Passenden Sicherungseinsatz auswählen
Verwende ausschließlich Sicherungseinsätze im Format 10 × 38 mm, die für die vorgesehene Gleichstromanwendung und die erforderlichen elektrischen Werte geeignet sind.
DC-Anwendungen beachten
Gleichstromkreise, insbesondere in Photovoltaikanlagen, erfordern geeignete Schalt- und Schutzgeräte. Prüfe vor der Installation die Herstellerangaben und die Anforderungen der konkreten Anlage.
