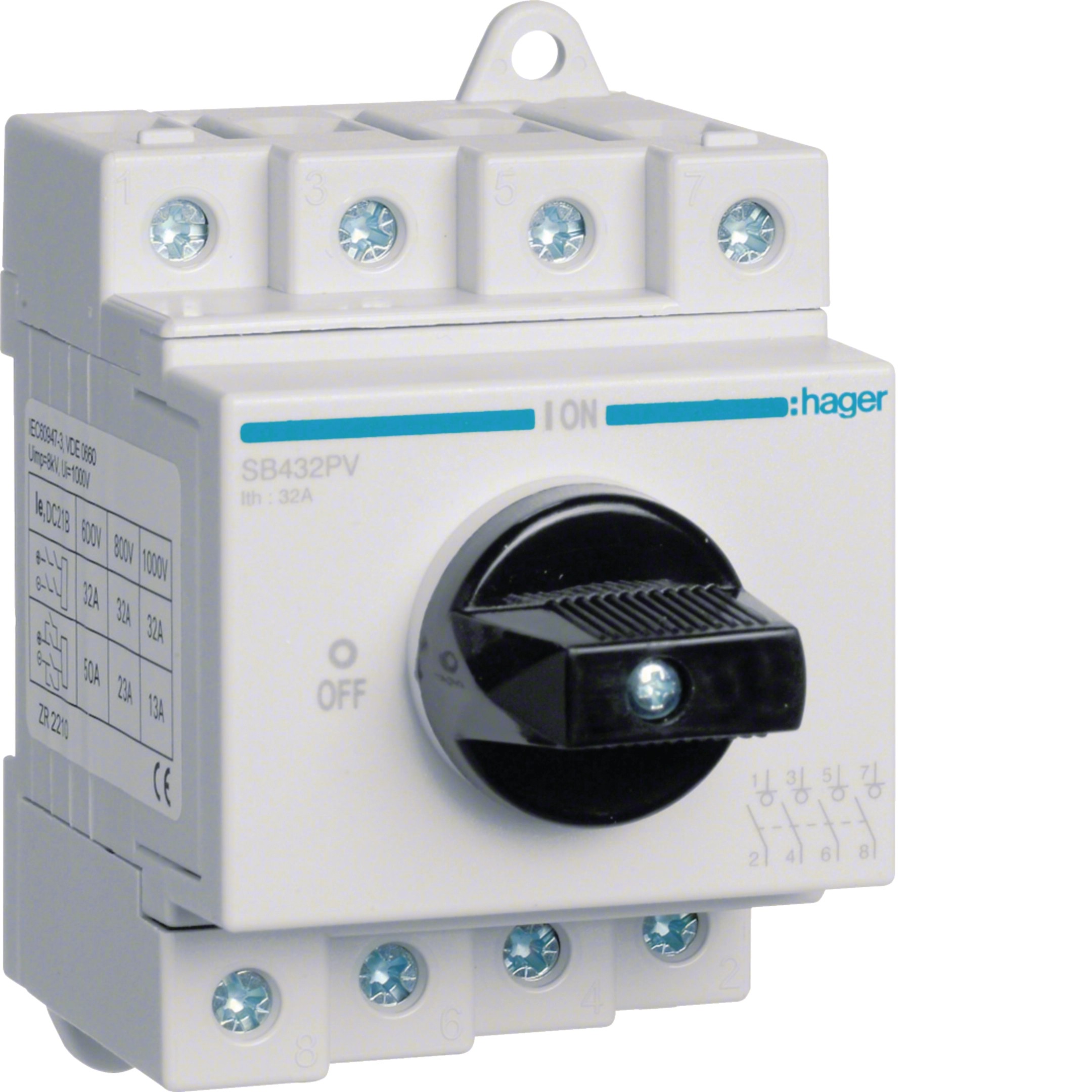

Der Hager SB432PV DC-Lasttrennschalter ist für die Trennung geeigneter Gleichstromkreise konzipiert. Mit vier Polen, einem Nennstrom von 32 A und einer Bemessungsspannung von 1000 V DC eignet er sich für entsprechend ausgelegte Photovoltaikanwendungen. Seine kompakte Bauform ermöglicht die Integration in geeignete Anlagen- und Verteilerkonzepte.
IHRE VORTEILE AUF EINEN BLICK
- Vierpoliger DC-Lasttrennschalter
- Bemessungsstrom von 32 A
- Für Gleichstromanwendungen bis 1000 V DC
- Kompakte Bauform mit 3,5 Moduleinheiten
- Anschluss für starre und flexible Leiter
- Für geeignete Photovoltaik- und DC-Anwendungen
ELEKTRISCHE & LEISTUNGSDATEN
| Hersteller | Hager |
| Artikelnummer | SB432PV |
| Gerätetyp | DC-Lasttrennschalter |
| Nennstrom | 32 A |
| Bemessungsbetriebsspannung DC | 1000 V |
| Bemessungsisolationsspannung | 1000 V |
| Polzahl | 4-polig |
| Verlustleistung bei Nennstrom | 6,9 W |
| Schutzart | IP20 |
TECHNISCHE DATEN
| Baureihe | SB |
| Modulbreite | 3,5 Module |
| Bemessungsbetriebsspannung | 1000 V DC |
| Anschlussquerschnitt, starr | 4–16 mm² |
| Anschlussquerschnitt, flexibel | 4–10 mm² |
| Anzugsdrehmoment | 1,8 Nm |
| Betriebstemperatur | −40 bis +65 °C |
| Verschmutzungsgrad | 3 |
| RoHS-konform | Ja |
| Halogenfrei | Ja |
INSTALLATION & KOMPATIBILITÄT
Der Hager SB432PV ist für geeignete Gleichstromkreise vorgesehen. Vor dem Einbau müssen die Systemspannung, der Betriebsstrom und die Anforderungen der jeweiligen Anlage mit den technischen Daten des Schalters abgeglichen werden. Die Auswahl und Installation sollten durch eine qualifizierte Elektrofachkraft erfolgen.
- Für geeignete DC-Stromkreise
- Leiterquerschnitte gemäß Herstellerangaben beachten
- Anzugsdrehmoment von 1,8 Nm berücksichtigen
- Einbau entsprechend den Herstellerunterlagen und den geltenden Installationsvorschriften
LEBENSDAUER & NACHHALTIGKEIT
Der Hager SB432PV ist laut Hersteller RoHS-konform und halogenfrei. Für einen zuverlässigen Betrieb sind die zulässigen Betriebsbedingungen, die fachgerechte Montage und die Herstellervorgaben einzuhalten.
MAẞE
| Höhe | 85 mm |
| Breite | 61,25 mm |
| Tiefe | 72 mm |
| Modulbreite | 3,5 Module |
EINSATZBEREICHE
- Geeignete Photovoltaikanlagen
- DC-Stromkreise mit passenden Bemessungswerten
- Geeignete Anlagen- und Verteilerkonzepte
- Elektrotechnische Installationen im vorgesehenen Einsatzbereich
BESONDERE FUNKTIONEN
| Schaltgerät | DC-Lasttrennschalter |
| Polzahl | 4-polig |
| Nennstrom | 32 A |
| DC-Bemessungsspannung | 1000 V |
| Modulbreite | 3,5 Module |
HINWEISE
Die Schutzart IP20 bietet keinen Schutz gegen Wasser und ist bei der Auswahl des Einbauortes zu berücksichtigen. Der Lasttrennschalter ersetzt keinen gegebenenfalls erforderlichen Überstrom- oder Kurzschlussschutz. Die Eignung für die konkrete Anlage muss anhand der Herstellerunterlagen und der Anlagenplanung geprüft werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager SB432PV ist eine kompakte Lösung zur Trennung geeigneter DC-Stromkreise. Die vierpolige Ausführung, 32 A Nennstrom und 1000 V DC Bemessungsspannung machen ihn für passende Photovoltaikanwendungen interessant. Für die sichere Verwendung sind die korrekte Auslegung und die fachgerechte Installation entscheidend.
Gut zu wissen: DC-Lasttrennung richtig planen
Bemessungsspannung beachten
Das Schaltgerät muss zur Gleichspannung und zum maximal möglichen Betriebsstrom der Anlage passen. Die angegebenen Grenzwerte dürfen nicht überschritten werden.
Schutzart berücksichtigen
IP20 ist für trockene Einbauumgebungen vorgesehen. Der Einbauort muss die erforderlichen Schutzbedingungen erfüllen.
Fachgerecht installieren
Die Anschlussquerschnitte und das Anzugsdrehmoment sind gemäß Herstellerangaben einzuhalten. Die Installation gehört in die Hände einer qualifizierten Elektrofachkraft.
Unser Tipp
Prüfe vor der Auswahl die technischen Anforderungen der Photovoltaikanlage und gleiche sie mit dem Datenblatt des Hager SB432PV ab.
