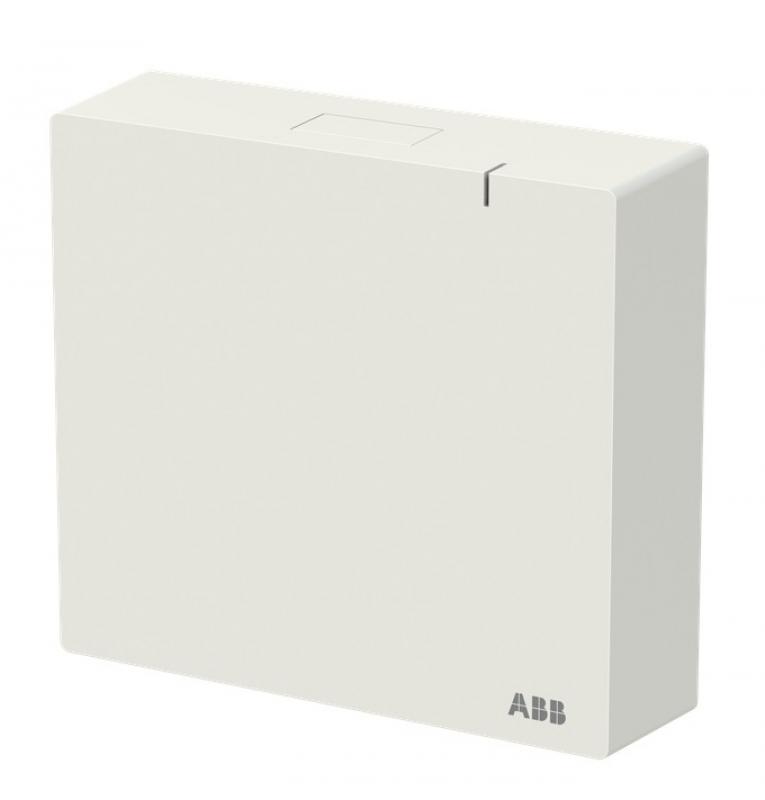

Busch-Jaeger System Access Point 3.0 SAP.3 für ABB-free@home®
Der Busch-Jaeger System Access Point 3.0 SAP.3 ist die zentrale Schnittstelle für die Inbetriebnahme, Konfiguration und Fernsteuerung von ABB-free@home®. Das Gerät unterstützt bis zu 150 free@home-Teilnehmer und kann sowohl kabelgebundene als auch Wireless-Komponenten verwalten.
Durch die integrierte free@home-Wireless-Antenne eignet sich der System Access Point für Installationen mit kabelgebundenen und kabellosen free@home-Geräten. Die Verbindung zum Heimnetzwerk erfolgt wahlweise über WLAN oder über Ethernet mit RJ45-Anschluss. Unterstützt werden WLAN-Netze im 2,4-GHz- und 5-GHz-Bereich.
Die Inbetriebnahme und Konfiguration erfolgt komfortabel über die Weboberfläche oder die entsprechende free@home-App. Eine zusätzliche Inbetriebnahmesoftware ist nicht erforderlich. Für die Automatisierung stehen unter anderem Zeit- und Astroprogramme zur Verfügung.

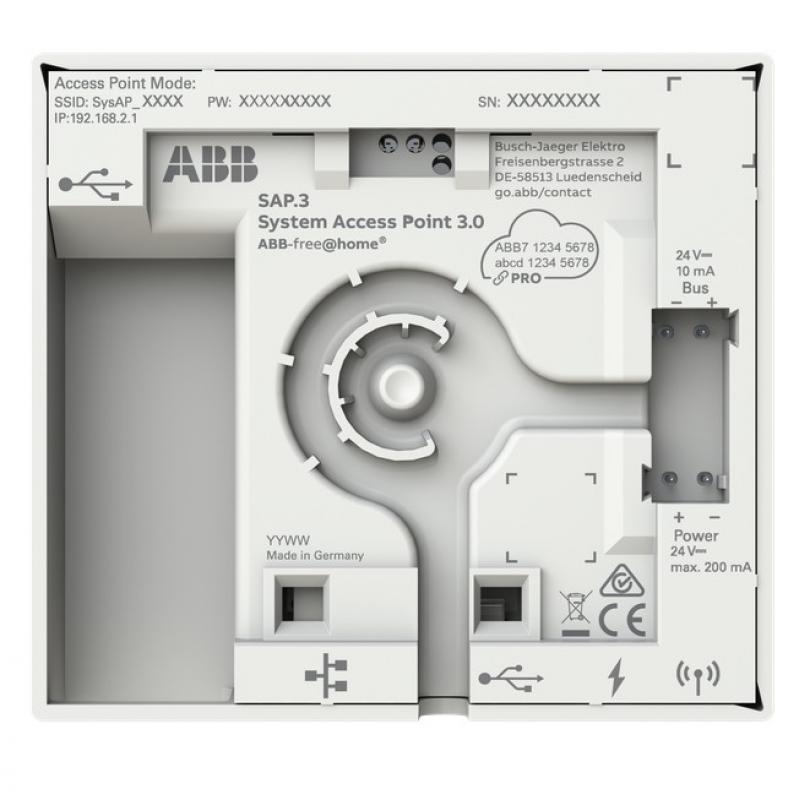

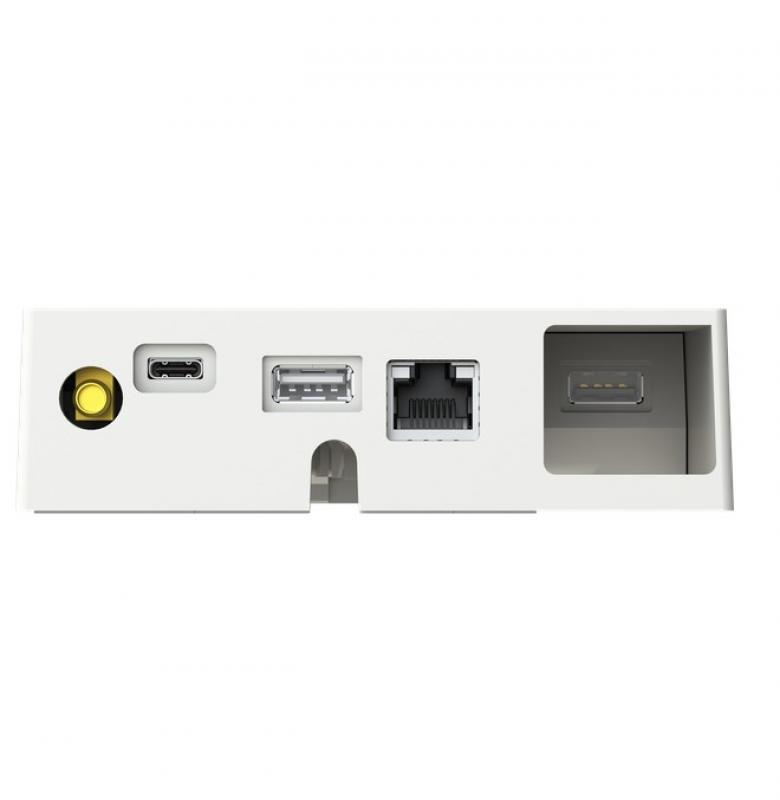

Der SAP.3 besitzt zwei USB-A-Anschlüsse für zukünftige Funktionserweiterungen sowie einen USB-C-Anschluss für das mitgelieferte Netzteil. Alternativ kann der System Access Point über eine 24-V-DC-Versorgung betrieben werden. Für den Betrieb kabelgebundener free@home-Teilnehmer ist eine separate Busversorgung erforderlich.
Allgemeine Daten
| Hersteller | Busch-Jaeger / ABB |
| Produkt | System Access Point 3.0 |
| Typ | SAP.3 |
| Hersteller-Artikelnummer | 2CKA006200A0871 |
| EAN | 4011395346075 |
| System | ABB-free@home® |
| Teilnehmer | Bis zu 150 free@home-Geräte |
| Ausführung | Bus + Wireless |
| Montageart | Aufputz / Wandmontage |
| Schutzart | IP20 |
| Umgebungstemperatur | -5 bis +45 °C |
Netzwerk und Kommunikation
| free@home Wireless | Integrierte Wireless-Antenne |
| Wireless-Frequenz | 2,400–2,483 GHz |
| WLAN | 2,4 GHz und 5 GHz |
| WLAN-Standard | IEEE 802.11 a/b/g/n |
| WLAN-Sendeleistung | < 20 dBm |
| Wireless-Sendeleistung | < 14 dBm |
| Netzwerkanschluss | Ethernet RJ45 |
| Fernzugriff | Über Weboberfläche bzw. App |
Technische Daten
| Prozessor | Dual Core, 1,4 GHz |
| Arbeitsspeicher | 1 GB |
| USB-Anschlüsse | 2 × USB-A 2.0 |
| USB-Gesamtstrom | 500 mA |
| Busspannung | 24 V DC |
| Busanschluss | Über beiliegende Busanschlussklemme |
| Statusanzeige | LED |
| Funkprotokoll | ABB-free@home Wireless |
Stromversorgung
| Netzteil | USB-C-Netzteil im Lieferumfang |
| Eingang Netzteil | 100–240 V AC, 50/60 Hz |
| Ausgang Netzteil | 5 V DC / 2 A |
| Alternative Versorgung | 24 V DC / 300 mA SELV |
| Stromaufnahme bei 24 V | Max. 200 mA |
Abmessungen
| Breite | 107 mm |
| Höhe | 119 mm |
| Tiefe | 30 mm |
| Gewicht | Ca. 188 g |
Lieferumfang
- System Access Point 3.0 SAP.3
- Montageplatte
- 1 × ABB-free@home-Busanschlussklemme
- 1 × Anschlussklemme
- USB-C-Netzteil
Funktionen und Einsatz
- Inbetriebnahme und Konfiguration von ABB-free@home®
- Fernsteuerung des free@home-Systems
- Unterstützung von bis zu 150 kabelgebundenen und kabellosen Teilnehmern
- Integrierte free@home-Wireless-Schnittstelle
- Netzwerkanbindung über WLAN oder Ethernet
- WLAN-Unterstützung für 2,4 GHz und 5 GHz
- Ausführung von Zeit- und Astroprogrammen
- WLAN-Ad-hoc-Modus für die einfache Inbetriebnahme
- Webbasierte Konfiguration ohne zusätzliche Inbetriebnahmesoftware
Hinweise
Der System Access Point 3.0 ist für die stationäre Aufputzmontage in trockenen Innenräumen vorgesehen. Für kabelgebundene free@home-Teilnehmer wird zusätzlich eine geeignete Busspannungsversorgung benötigt. Bei Verwendung der alternativen 24-V-DC-Versorgung ist ein entsprechendes SELV-Netzteil erforderlich.
Bewertung
Der SAP.3 ist besonders interessant für größere ABB-free@home-Installationen, da er kabelgebundene und kabellose Teilnehmer in einer zentralen Systemeinheit zusammenführt. Die Kombination aus integriertem Wireless, Dualband-WLAN und Ethernet bietet flexible Möglichkeiten bei der Netzwerkanbindung. Praktisch ist außerdem die Inbetriebnahme ohne separate Programmiersoftware sowie die Möglichkeit, den Access Point alternativ mit 24 V DC zu versorgen.
