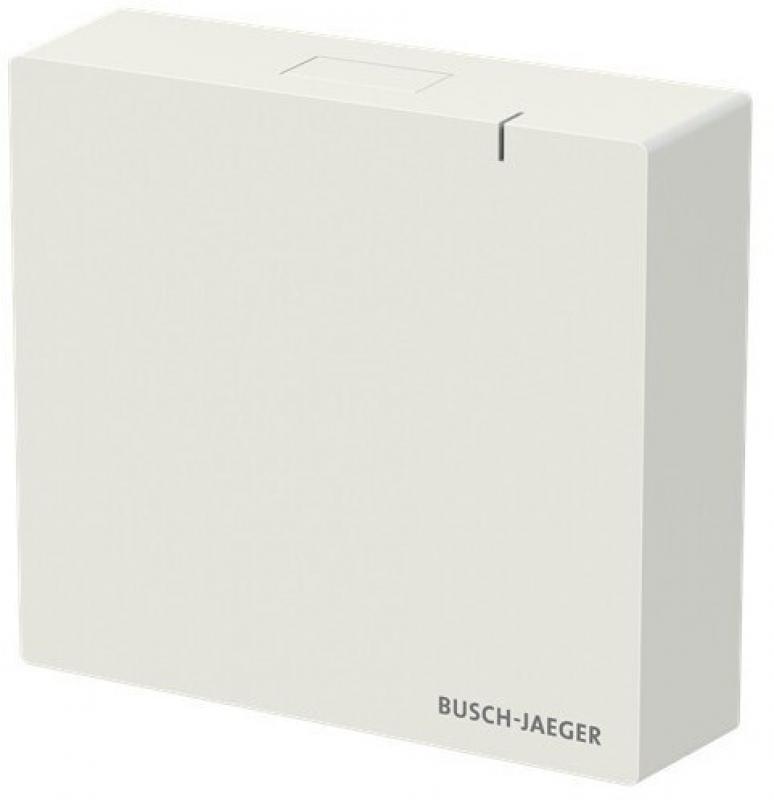

Busch-Jaeger System Access Point 3.0 SAP.13 für ABB-free@home®
Der Busch-Jaeger System Access Point 3.0 SAP.13 bildet die zentrale Schnittstelle für die Inbetriebnahme, Parametrierung und Fernsteuerung des ABB-free@home® Systems. Bis zu 150 free@home-Teilnehmer lassen sich über den System Access Point verwalten, unabhängig davon, ob sie kabelgebunden oder kabellos über free@home Wireless eingebunden sind.
Der SAP.13 verfügt über einen integrierten free@home-Busanschluss und eine integrierte Wireless-Antenne. Die Verbindung zum Heimnetzwerk kann über den WLAN-Client-Modus oder per CAT-Kabel hergestellt werden. Dabei werden sowohl 2,4-GHz- als auch 5-GHz-WLAN unterstützt.
Die Inbetriebnahme, Parametrierung und Fernsteuerung erfolgt über das Web-Interface oder die entsprechende App. Eine zusätzliche Inbetriebnahme-Software ist nicht erforderlich. Für die Automatisierung stehen unter anderem Zeit- und Astroprogramme zur Verfügung.
Die Inbetriebnahme kann über den WLAN-Ad-hoc-Modus erfolgen. Zwei USB-A-Anschlüsse sind für zukünftige Funktionserweiterungen vorgesehen. Das Gerät kann als Tischgerät eingesetzt oder an der Wand montiert werden.
Allgemeine Daten
| Hersteller | Busch-Jaeger / ABB |
| Produkt | System Access Point 3.0 |
| Typ | SAP.13 |
| Hersteller-Artikelnummer | 2CKA006200A0868 |
| EAN | 4011395346068 |
| System | ABB-free@home® |
| Ausführung | Bus + Wireless |
| Max. Teilnehmer | 150 free@home-Teilnehmer |
| Montageart | Aufputz / Tischgerät |
| Farbe | Weiß |
| Schutzart | IP20 |
Kommunikation
| free@home Wireless | Integrierte Wireless-Antenne |
| WLAN | 2,4 GHz und 5 GHz |
| WLAN-Standard | IEEE 802.11 a/b/g/n |
| Netzwerkanschluss | Ethernet über CAT-Kabel |
| WLAN-Betriebsarten | WLAN-Client-Modus und Ad-hoc-Modus |

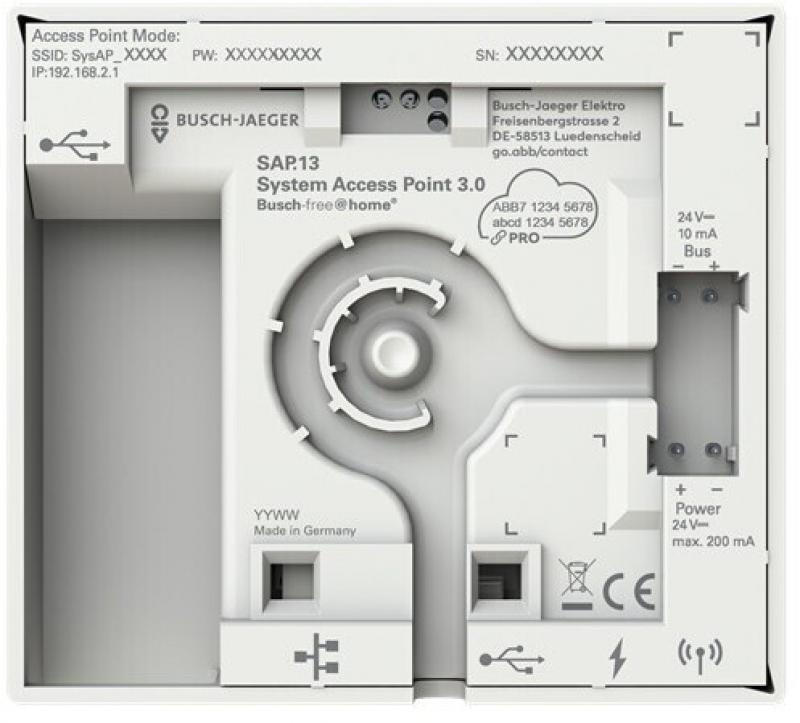

| Busanschluss | Integriert, über beiliegende Busklemme |
| Fernzugriff | Web-Interface oder App |
Technische Daten
| Prozessor | Dual Core, 1,4 GHz |
| Arbeitsspeicher | 1 GB |

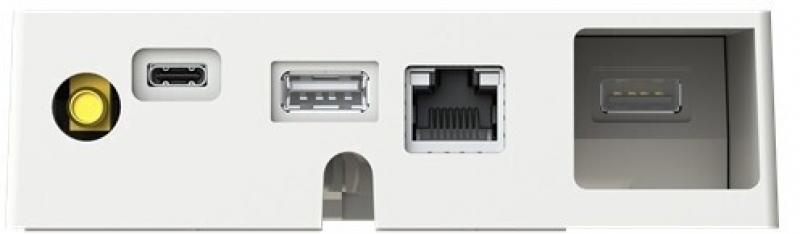

| USB-Anschlüsse | 2 × USB-A |
| Busspannung | 24 V DC |
| Versorgung über Busleitung | Optional über gelb/weißes Adernpaar der Busleitung |
| Bemessungsspannung Netzteil | 230 V AC |
Funktionen
| Inbetriebnahme | Über Web-Interface oder App |
| Parametrierung | Über Web-Interface oder App |
| Fernsteuerung | Ja |
| Zeitprogramme | Ja |
| Astroprogramme | Ja |
| Zusätzliche Software | Nicht erforderlich |
| Erweiterbarkeit | 2 USB-A-Anschlüsse für zukünftige Funktionserweiterungen |
Abmessungen und Gewicht
| Gewicht | Ca. 188 g |
| Verpackungsmaß | Ca. 203 × 116 × 79 mm |
Lieferumfang
- System Access Point 3.0 SAP.13
- Montageplatte
- USB-C-Steckernetzteil 10 W
- Busanschlussklemme
Hinweise
Beim Betrieb von mehr als 64 kabelgebundenen free@home-Teilnehmern ist eine zusätzliche Bus-Spannungsversorgung erforderlich. Für den Betrieb von free@home Wired Geräten wird grundsätzlich eine geeignete Bus-Spannungsversorgung benötigt.
Bewertung
Der SAP.13 eignet sich besonders als zentrale Steuereinheit für umfangreichere free@home-Installationen, bei denen kabelgebundene und kabellose Komponenten gemeinsam eingesetzt werden sollen. Die Kombination aus integriertem Busanschluss, free@home Wireless, Dualband-WLAN und LAN bietet eine flexible Systemanbindung. Positiv ist außerdem die Möglichkeit, das Gerät sowohl als Tischgerät als auch zur Wandmontage einzusetzen.
