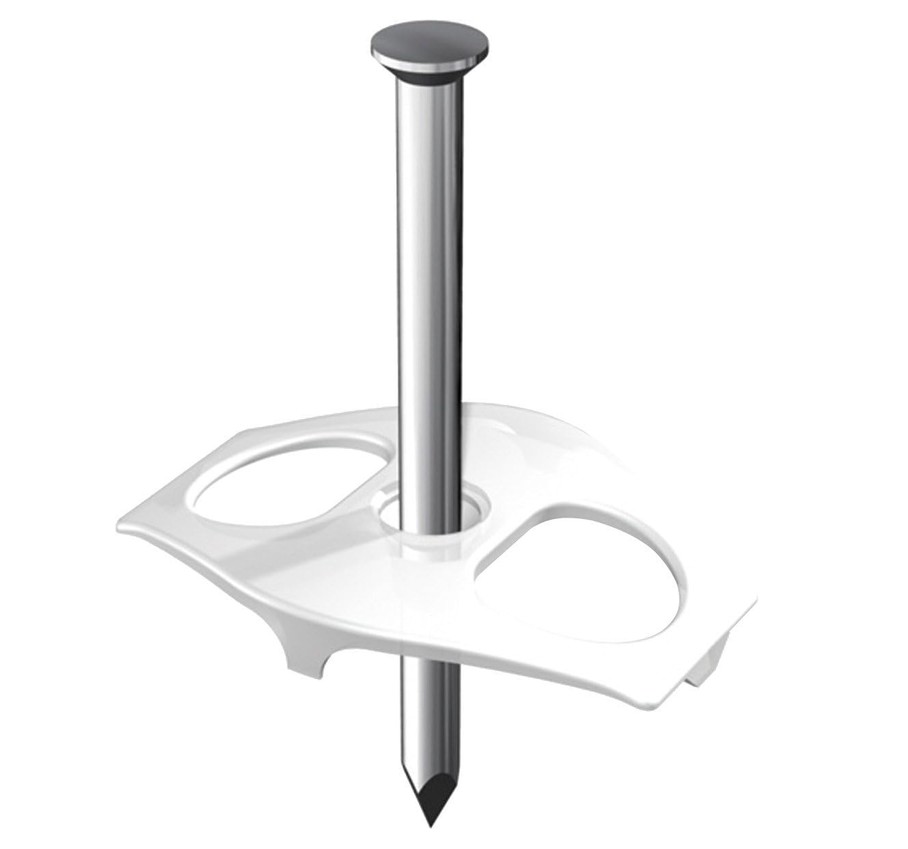

OBO Bettermann Nagel-Fix 1996 60 – Doppelclip mit vormontiertem Nagel
Der OBO Bettermann Nagel-Fix Typ 1996 60 ist eine praktische Befestigungslösung zur Fixierung von Leitungen auf Mauerwerk oder in Mauerschlitzen. Durch den vormontierten verzinkten Stahlnagel lässt sich der Clip schnell und unkompliziert an geeigneten Untergründen befestigen.
Die Ausführung ist als Doppelclip konzipiert und ermöglicht die Befestigung von einer oder zwei geeigneten NYM-Leitungen. Der transparente Halter aus Polypropylen ist halogenfrei ausgeführt und fügt sich unauffällig in die Leitungsinstallation ein.
Vormontierter 60-mm-Stahlnagel
Der Nagel-Fix besitzt bereits einen vormontierten Nagel aus verzinktem Stahl. Der Nagel hat einen Durchmesser von 3,5 mm und eine Länge von 60 mm.
Durch die vormontierte Ausführung entfällt die separate Auswahl eines passenden Nagels. Der Befestigungsclip und das dafür vorgesehene Befestigungselement bilden damit eine kompakte Einheit.
Für ein oder zwei NYM-Leitungen
Der Doppelclip ist für die Befestigung von einer oder zwei Leitungen vorgesehen. OBO nennt als typische Anwendungen NYM-Leitungen in den Ausführungen 3 × 1,5/2,5 mm² sowie 5 × 1,5/2,5 mm².
Die rechteckige Form des Clips ist auf die Aufnahme von Flachleitungen ausgelegt. Dadurch können mehrere Leitungen gemeinsam und geordnet entlang des vorgesehenen Installationsweges geführt werden.
Transparentes und halogenfreies Polypropylen
Der Clip besteht aus Polypropylen und ist transparent ausgeführt. Das Material ist halogenfrei und enthält laut Hersteller kein Chlor, Fluor oder Brom.
Die Ausführung ist nicht schlagfest und nicht gehärtet. Sie ist als funktionales Befestigungselement für die vorgesehene Leitungsverlegung konzipiert.
Für Mauerwerk und Mauerschlitze
Der Nagel-Fix eignet sich zur Fixierung von Leitungen in Mauerschlitzen sowie direkt auf Mauerwerk. Durch den 60 mm langen Nagel kann der Clip an geeigneten mineralischen Untergründen befestigt werden.
Vor der Montage ist sicherzustellen, dass der gewählte Untergrund für die Nagelbefestigung geeignet ist und die verwendeten Leitungen zum vorgesehenen Clip passen.
Praktische Lösung für die Leitungsverlegung
Die Kombination aus Clip und vormontiertem Nagel ermöglicht eine schnelle Befestigung entlang eines geplanten Leitungsweges. Durch die Doppelclip-Ausführung können je nach Leitungsanordnung eine oder zwei Leitungen gemeinsam befestigt werden.
Die Montage sollte mit geeigneten Abständen und entsprechend den geltenden Installationsvorschriften erfolgen, damit die Leitungen mechanisch sicher und dauerhaft geführt werden.
Stilrichtung & Einsatz
Der OBO Nagel-Fix ist ein rein funktionales Befestigungselement für Elektroinstallationen. Die transparente Ausführung des Polypropylenhalters wirkt bei sichtbaren Installationen vergleichsweise unauffällig.
Geeignet ist der Nagel-Fix insbesondere für Elektroinstallationen auf Mauerwerk sowie für die Leitungsführung in entsprechenden Mauerschlitzen.
Technische Daten – Allgemein
| Hersteller | OBO Bettermann |
| Produktserie | Nagel-Fix |
| Hersteller-Artikelnummer | 2222868 |
| EAN | 4012195707837 |
| Produkttyp | Nagel-Fix / Nagelschelle |
| Typ | 1996 60 |
| Form | Rechteckig, für Flachleitung |
| Ausführung | Doppelclip |
| Farbe | Transparent |
Technische Daten – Material
| Werkstoff | Polypropylen |
| Halogenfrei | Ja |
| Schlagfest | Nein |
| Gehärtet | Nein |
| ROHS-konform | Ja |
Technische Daten – Nagel & Befestigung
| Mit Nagel | Ja |
| Nagellänge | 60 mm |
| Nageldurchmesser | 3,5 mm |
| Nagelabmessung | 3,5 × 60 mm |
| Nagelmaterial | Stahl, verzinkt |
| Befestigungsart | Nagelbefestigung |
Technische Daten – Leitungen
| Anzahl Leitungen | 1 oder 2 |
| Geeignete Leitung | NYM 3 × 1,5/2,5 mm² |
| Geeignete Leitung alternativ | NYM 5 × 1,5/2,5 mm² |
| Leitungsausführung | Flachleitung |
Technische Daten – Abmessungen & Verpackung
| Nagellänge | 60 mm |
| Dimension | 3,5 × 60 mm |
| Kleinste Verkaufseinheit | 100 Stück |
Montage und Einsatz
Der OBO Nagel-Fix wird zusammen mit dem vormontierten 3,5 × 60 mm Nagel an einem geeigneten Untergrund befestigt. Die Leitungen werden dabei durch den Doppelclip aufgenommen und entlang des vorgesehenen Leitungsweges fixiert.
Geeignet ist der Nagel-Fix insbesondere für Mauerwerk und Mauerschlitze. Vor der Montage müssen Leitungsart und Leitungsanzahl zur Ausführung des Clips passen. Die Verlegung elektrischer Leitungen ist entsprechend den geltenden Vorschriften durch qualifiziertes Fachpersonal auszuführen.
Besonderheiten des OBO Bettermann Nagel-Fix 1996 60
- Nagel-Fix mit vormontiertem Nagel
- Hersteller-Artikelnummer 2222868
- Typ 1996 60
- Doppelclip für eine oder zwei Leitungen
- Vormontierter verzinkter Stahlnagel
- 3,5 mm Nageldurchmesser
- 60 mm Nagellänge
- Geeignet für NYM 3 × 1,5/2,5 mm²
- Geeignet für NYM 5 × 1,5/2,5 mm²
- Rechteckige Form für Flachleitungen
- Halter aus Polypropylen
- Transparent
- Halogenfrei
- ROHS-konform
- Für Befestigung auf Mauerwerk und in Mauerschlitzen
Expertenbewertung
Der OBO Bettermann Nagel-Fix Typ 1996 60 ist eine praktische Befestigungslösung für die schnelle Fixierung von ein oder zwei geeigneten NYM-Leitungen. Besonders vorteilhaft ist der bereits vormontierte und verzinkte 60-mm-Stahlnagel, wodurch Clip und Befestigungsmittel als fertige Einheit zur Verfügung stehen. Die Doppelclip-Ausführung ermöglicht eine strukturierte gemeinsame Leitungsführung, während das transparente, halogenfreie Polypropylen eine vergleichsweise unauffällige Optik bietet. Für klassische Leitungsverlegungen auf Mauerwerk und in Mauerschlitzen ist der Nagel-Fix damit eine zweckmäßige und einfach zu verarbeitende Lösung.
