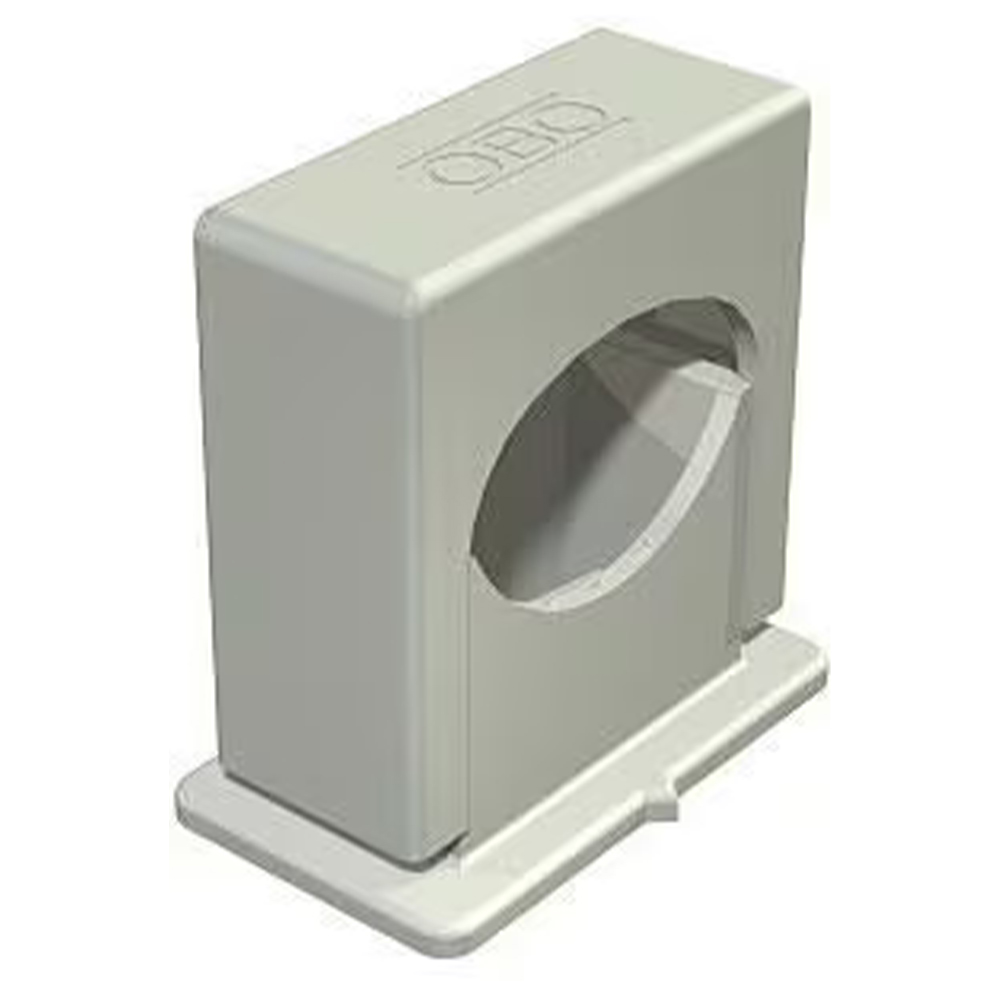

OBO Bettermann 3051 LGR – Druck-ISO-Schelle für Kabel und Rohre
Die OBO Bettermann Druck-ISO-Schelle 3051 LGR ist eine vielseitig einsetzbare Befestigungslösung für einzelne Kabel oder Rohre mit einem Durchmesser von 14 bis 24 mm. Die lichtgraue Schelle aus Polystyrol kombiniert eine kompakte Bauform mit mehreren Befestigungsmöglichkeiten.
Die Schelle verfügt über einen Klebefuß, ein Langloch und eine Befestigungsmöglichkeit zum Aufschrauben auf ein M6-Gewinde. Dadurch kann sie je nach Installationssituation flexibel eingesetzt werden.
Großer Spannbereich von 14 bis 24 mm
Der Spannbereich der Druck-ISO-Schelle reicht von 14 bis 24 mm. Damit eignet sie sich für verschiedene Kabel und Rohre innerhalb dieses Durchmesserbereichs.
Pro Schelle ist die Befestigung eines einzelnen Kabels beziehungsweise Rohres vorgesehen. Die geschlossene Konstruktion umschließt das aufzunehmende Installationsgut und sorgt für eine definierte Führung.
Flexible Befestigung mit Klebefuß, Langloch und M6
Die 3051 LGR bietet mehrere Möglichkeiten zur Befestigung. Neben dem Klebefuß besitzt sie ein Langloch sowie eine Gewindemöglichkeit für die Montage auf einem M6-Gewinde.
Für die Verklebung auf Mauerwerk und Beton ist der dafür vorgesehene Impu-Fix-Stegleitungs-Schnellkleber Typ 509 vorgesehen. Die jeweilige Befestigungsart muss entsprechend dem Untergrund und der konkreten Anwendung ausgewählt werden.
Robustes Polystyrol in Lichtgrau
Die Schelle besteht aus Polystyrol und ist in Lichtgrau nach RAL 7035 ausgeführt. Das Material ist halogenfrei und schlagfest und eignet sich damit für robuste Installationsanwendungen.
Die technische Gestaltung ist auf eine funktionale Befestigung von Kabeln und Rohren ausgelegt. Die graue Oberfläche wirkt dabei dezent und eignet sich auch für sichtbare Installationen.
Geschlossene Einfachschelle für eine Leitung
Die OBO 3051 LGR ist als geschlossene Einfachschelle ausgeführt. Dadurch wird jeweils ein Kabel oder Rohr innerhalb des Spannbereichs sicher aufgenommen.
Die Schelle ist nicht anreihbar. Sie wird daher entsprechend der gewünschten Leitungsführung an den jeweils erforderlichen Befestigungspunkten eingesetzt.
Für Mauerwerk und Beton
Die Konstruktion eignet sich insbesondere für die Befestigung von Installationsleitungen auf geeigneten Untergründen. OBO sieht für das Kleben auf Mauerwerk und Beton die Verwendung des Impu-Fix-Schnellklebers Typ 509 vor.
Bei einer Schraubmontage muss das verwendete Befestigungsmittel beziehungsweise M6-Gewinde zum jeweiligen Montageuntergrund passen.
Stilrichtung & Einsatz
Die OBO Bettermann 3051 LGR ist ein rein funktionales Befestigungselement für Elektro- und Installationsarbeiten. Die lichtgraue Ausführung nach RAL 7035 passt besonders gut zu technischen Installationen und sichtbar verlegten Leitungswegen.
Geeignet ist die Druck-ISO-Schelle insbesondere für Kabel und Rohre mit 14 bis 24 mm Durchmesser in der Elektro- und Gebäudetechnik.
Technische Daten – Allgemein
| Hersteller | OBO Bettermann |
| Produktserie | 3051 |
| Hersteller-Artikelnummer | 2101033 |
| EAN | 4012195195313 |
| Produkttyp | Druck-ISO-Schelle |
| Typ | 3051 LGR |
| Ausführung | 1-fach, geschlossen |
| Farbe | Lichtgrau, RAL 7035 |
| Werkstoff | Polystyrol |
Technische Daten – Kabel & Spannbereich
| Spannbereich min. | 14 mm |
| Spannbereich max. | 24 mm |
| Geeignet für Kabel/Rohre | 14–24 mm |
| Anzahl Kabel/Rohre | 1 |
| Anreihbar | Nein |
| Ausführung | Geschlossen |
Technische Daten – Befestigung
| Befestigungsart | Schraubloch / Langloch |
| Klebefuß | Ja |
| Gewindebefestigung | M6 |
| Geeignet zum Kleben | Ja, mit geeignetem Impu-Fix-Kleber |
| Geeigneter Untergrund zum Kleben | Mauerwerk und Beton |
Technische Daten – Material & Eigenschaften
| Werkstoff | Polystyrol |
| Werkstoffkürzel | PS |
| Halogenfrei | Ja |
| Schlagfest | Ja |
| Rastsystem | Ja |
| UV-beständig | Nicht angegeben |
Technische Daten – Abmessungen
| Maß a | 34 mm |
| Maß a1 | 21 mm |
| Maß b | 20 mm |
| Maß b1 | 4,2 mm |
| Maß c | 32 mm |
| Maß d | 33 mm |
| Maß e | 43 mm |
Technische Daten – Verpackung & Gewicht
| Kleinste Verkaufseinheit | 50 Stück |
| Gewicht | 0,72 kg je 100 Stück |
| Gewicht je Stück | Ca. 7,2 g |
| CO₂-Fußabdruck | 0,0278 kg CO₂e je Stück |
Montage und Einsatz
Die OBO Bettermann Druck-ISO-Schelle 3051 LGR kann je nach Installationssituation geklebt oder verschraubt eingesetzt werden. Für die Befestigung auf Mauerwerk und Beton ist bei der Klebemontage der dafür vorgesehene Impu-Fix-Stegleitungs-Schnellkleber Typ 509 zu verwenden.
Alternativ kann die Schelle über das Langloch beziehungsweise die Befestigungsmöglichkeit auf einem M6-Gewinde montiert werden. Vor der Montage ist sicherzustellen, dass Kabel oder Rohr innerhalb des Spannbereichs von 14 bis 24 mm liegen.
Besonderheiten der OBO Bettermann 3051 LGR
- Druck-ISO-Schelle für Kabel und Rohre
- Spannbereich 14 bis 24 mm
- Einfachschelle für ein Kabel oder Rohr
- Geschlossene Ausführung
- Lichtgrau nach RAL 7035
- Aus Polystyrol gefertigt
- Halogenfrei
- Schlagfest
- Klebefuß integriert
- Langloch vorhanden
- Für Befestigung auf M6-Gewinde geeignet
- Rastsystem vorhanden
- Nicht anreihbar
- Maße a 34 mm, b 20 mm, c 32 mm, d 33 mm, e 43 mm
- Kleinste Verkaufseinheit 50 Stück
Expertenbewertung
Die OBO Bettermann Druck-ISO-Schelle 3051 LGR ist eine flexible Befestigungslösung für einzelne Kabel oder Rohre mit 14 bis 24 mm Durchmesser. Besonders praktisch ist die Kombination aus Klebefuß, Langloch und M6-Befestigungsmöglichkeit, wodurch unterschiedliche Montagesituationen abgedeckt werden können. Das schlagfeste und halogenfreie Polystyrol bietet eine robuste Materialbasis für den Installationsbereich. Die geschlossene Einfachschelle sorgt für eine definierte Aufnahme des Kabels oder Rohres. Durch die lichtgraue Ausführung und die kompakte Bauform eignet sich die 3051 LGR sowohl für sichtbare als auch für technische Installationen und ist besonders für professionelle Anwender interessant.
