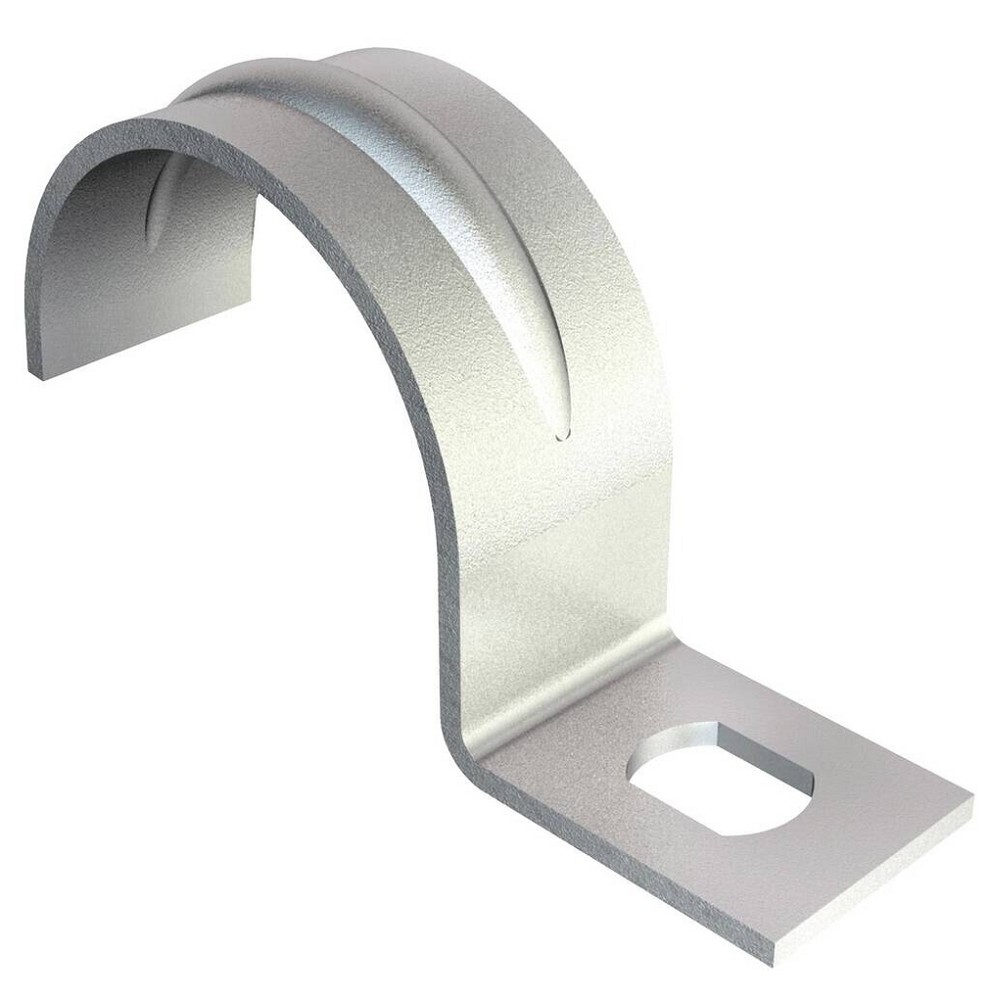

OBO Bettermann 604 16 G – Befestigungsschelle für Kabel und Rohre Ø 16 mm
Die OBO Bettermann Befestigungsschelle 604 16 G ist eine robuste und kompakte Lösung zur Befestigung einzelner Kabel und Rohre mit einem Nenndurchmesser von 16 mm. Die einlappige Bauform ermöglicht eine platzsparende Leitungsführung und eignet sich für zahlreiche Installationsaufgaben in der Elektro- und Gebäudetechnik.
Die Schelle besteht aus Stahl und besitzt eine galvanisch verzinkte Oberfläche. Dadurch bietet sie eine widerstandsfähige Befestigungslösung für geeignete Kabel und Rohre. Die Ausführung ist halogenfrei und UV-beständig.
Für Kabel und Rohre mit 16 mm Durchmesser
Die 604 16 G ist für Kabel und Rohre mit einem Nenndurchmesser von 16 mm ausgelegt. Pro Schelle kann jeweils ein Kabel oder Rohr befestigt werden.
Die einlappige Ausführung sorgt für eine einfache und klar definierte Fixierung. Dadurch eignet sich die Schelle insbesondere für Installationen, bei denen einzelne Leitungen entlang eines festen Leitungsweges befestigt werden sollen.
Robuste Stahlausführung mit Verzinkung
Die Befestigungsschelle besteht aus Stahl mit einer Materialstärke von 1 mm. Die galvanisch verzinkte Oberfläche dient dem Oberflächenschutz und unterstützt die Eignung für typische technische Installationen.
Die Schelle ist nicht kunststoffummantelt. Dadurch bleibt die kompakte metallische Bauweise erhalten.
Schraubloch für die Befestigung
Die Montage der Schelle erfolgt über das integrierte Schraubloch. Die Lochgröße beträgt 4,5 × 6 mm und ist für die Verwendung eines geeigneten Befestigungsmittels vorgesehen.
Die Schelle besitzt keinen zusätzlichen Abstand zur Wand. Dadurch kann das befestigte Kabel oder Rohr entsprechend der Bauform nah am Montageuntergrund geführt werden.
Halogenfrei und UV-beständig
Die OBO 604 16 G ist halogenfrei ausgeführt und UV-beständig. Diese Eigenschaften erweitern die Einsatzmöglichkeiten in geeigneten technischen Installationen.
Eine Eignung für den Brandschutzbereich ist bei diesem Modell nicht vorgesehen. Die konkrete Verwendung muss daher entsprechend den Anforderungen des jeweiligen Installationsortes beurteilt werden.
Kompakte Bauform für strukturierte Leitungswege
Mit einer Länge von 31 mm, einer Breite von 10 mm und einer Höhe von 14,5 mm besitzt die Befestigungsschelle eine kompakte Bauform. Dadurch kann sie auch bei begrenztem Platzangebot eingesetzt werden.
Die Konstruktion ist für eine einzelne Leitung ausgelegt und unterstützt eine ordentliche sowie gleichmäßige Leitungsführung.
Stilrichtung & Einsatz
Die OBO Bettermann 604 16 G ist ein rein funktionales Befestigungselement für technische Installationen. Die verzinkte Stahlausführung eignet sich besonders für sichtbare und verdeckte Leitungsbefestigungen.
Geeignet ist die Schelle insbesondere für Kabel und Rohre mit 16 mm Nenndurchmesser in Elektroinstallationen, technischen Anlagen und geeigneten Bereichen der Gebäudetechnik.
Technische Daten – Allgemein
| Hersteller | OBO Bettermann |
| Produktserie | 604, leicht |
| Hersteller-Artikelnummer | 1003178 |
| EAN | 4012195001454 |
| Produkttyp | Befestigungsschelle |
| Typ | 604 16 G |
| Ausführung | Einlappig |
| Verwendung | Kabel und Rohre |
| Anzahl Kabel/Rohre | 1 |
Technische Daten – Material & Oberfläche
| Material | Stahl |
| Materialstärke | 1 mm |
| Oberfläche | Galvanisch verzinkt |
| Kunststoffummantelt | Nein |
| Halogenfrei | Ja |
| UV-beständig | Ja |
Technische Daten – Befestigung
| Nenndurchmesser | 16 mm |
| Geeignet für Durchmesser | 16 mm |
| Befestigungsart | Schraubloch |
| Lochgröße | 4,5 × 6 mm |
| Abstand zur Wand | Nein |
| Geeignet im Brandschutzbereich | Nein |
Technische Daten – Abmessungen
| Länge | 31 mm |
| Breite | 10 mm |
| Höhe | 14,5 mm |
| Maß A | 6,5 mm |
| Maß b | 10 mm |
| Maß d | 4,5 mm |
| Maß D | 16 mm |
| Maß e | 6 mm |
| Maß H | 14,5 mm |
| Maß L | 31 mm |
| Maß t | 1 mm |
Technische Daten – Verpackung
| Kleinste Verkaufseinheit | 100 Stück |
| Verpackungseinheit | 100 Stück |
| CO₂-Fußabdruck | 0,0102 kg CO₂e pro Stück |
Montage und Einsatz
Die OBO Bettermann Befestigungsschelle 604 16 G wird mit einem geeigneten Befestigungsmittel durch das vorhandene Schraubloch am Montageuntergrund befestigt. Anschließend wird das Kabel oder Rohr mit 16 mm Nenndurchmesser in der einlappigen Schelle fixiert.
Vor der Montage ist sicherzustellen, dass der Durchmesser des Kabels oder Rohres zur Schellengröße passt und der Montageuntergrund für das gewählte Befestigungsmittel geeignet ist. Die Leitungsinstallation muss entsprechend den geltenden Vorschriften und durch qualifiziertes Fachpersonal erfolgen.
Besonderheiten der OBO Bettermann 604 16 G
- Einlappige Befestigungsschelle für Kabel und Rohre
- Geeignet für 16 mm Nenndurchmesser
- Für ein Kabel oder Rohr
- Aus Stahl gefertigt
- Galvanisch verzinkte Oberfläche
- 1 mm Materialstärke
- Schraubloch 4,5 × 6 mm
- 31 mm Länge
- 10 mm Breite
- 14,5 mm Höhe
- Halogenfrei
- UV-beständig
- Nicht kunststoffummantelt
- Kein Abstand zur Wand
- Nicht für Brandschutzbereiche vorgesehen
- 100 Stück kleinste Verkaufseinheit
Expertenbewertung
Die OBO Bettermann Befestigungsschelle 604 16 G ist eine robuste und platzsparende Lösung zur Fixierung einzelner Kabel und Rohre mit 16 mm Durchmesser. Die einlappige Konstruktion ermöglicht eine einfache Montage und eine klar definierte Leitungsführung. Besonders hervorzuheben sind die stabile Stahlausführung, die galvanische Verzinkung sowie die halogenfreie und UV-beständige Konstruktion. Mit ihren kompakten Abmessungen eignet sich die Schelle für zahlreiche klassische Installationsaufgaben. Die Verpackungseinheit von 100 Stück macht sie zudem interessant für professionelle Elektroinstallationen und die Bevorratung im Handwerksbetrieb.
