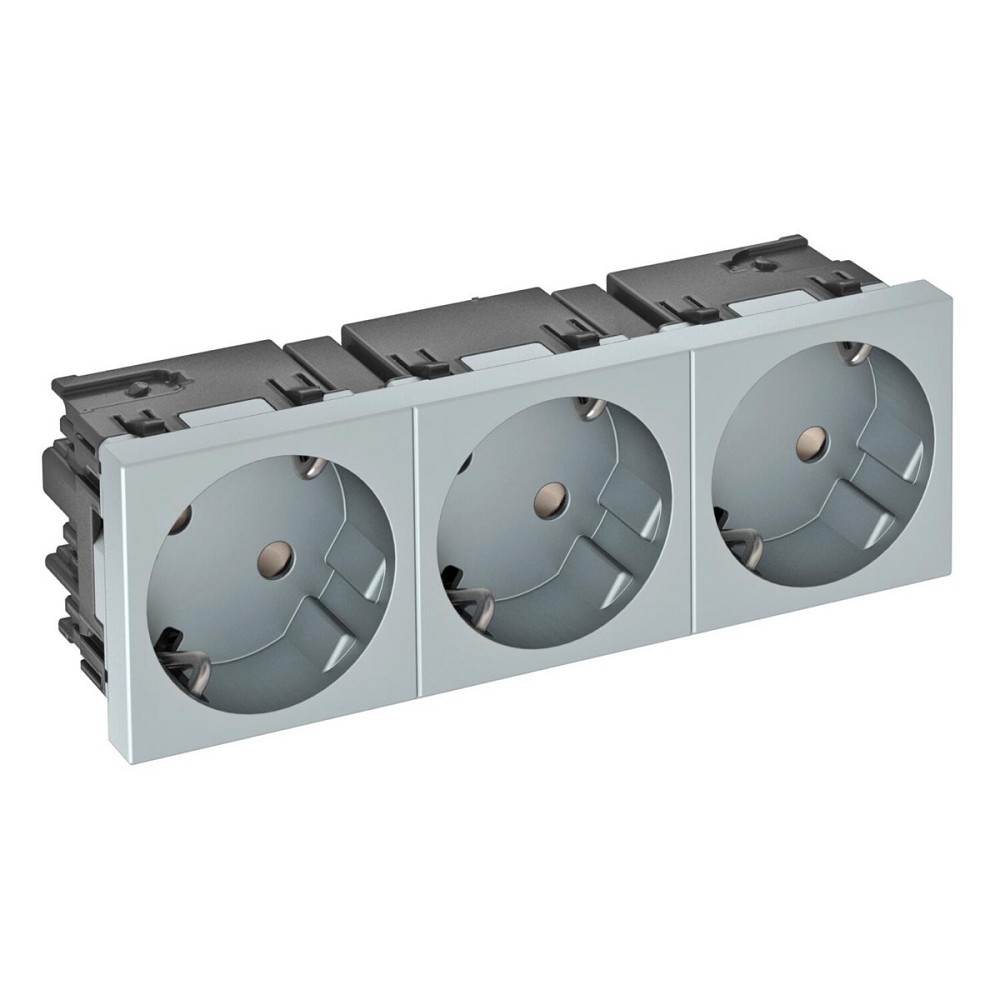

OBO Bettermann 6120513 STD-D3SC AL3 Steckdose Connect 45 3fach 33° Schutzkontakt alu lackiert 16A 250V
Die OBO Bettermann 6120513 STD-D3SC AL3 ist eine 3-fache Schutzkontakt-Steckdose aus dem Connect 45 System. Der 33° Steckdosenwinkel ermöglicht eine platzsparende und komfortable Anordnung der Steckplätze innerhalb geeigneter 45-mm-Installationssysteme.
Die Steckdoseneinheit ist für 16 A bei 250 V ausgelegt und verfügt über einen erhöhten Berührungsschutz. Der Anschluss erfolgt über Steckklemmen. Die drei Schutzkontakt-Steckplätze sind 2-polig ausgeführt und mit Verbindungsklemmen nach IEC 60884-1 ausgestattet.
Die alu lackierte Ausführung eignet sich für Rapid 45 Kanäle, Geräteeinbaukanäle, Installationssäulen, Unterflur-Systeme und Deskboxen. Die kompakte Bauform ermöglicht die Integration mehrerer Stromanschlüsse in einer gemeinsamen Geräteeinheit.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 16 A |
| Nennspannung | 250 V |
| Ausführung | 3-fach, 33° |
| Polzahl | 2-polig |
| Steckdosentyp | Schutzkontakt |
| Anschlussart | Steckklemme |
| Verbindungsklemmen | Nach IEC 60884-1 |
| Kodierung | Nein |
LICHTTECHNISCHE DATEN
| Funktionsbeleuchtung | Nein |
| Orientierungsbeleuchtung | Nein |
| Kontroll-Licht | Nein |
TECHNISCHE DATEN
| Hersteller | OBO Bettermann |
| Hersteller-Artikelnummer | 6120513 |
| Hersteller-Typ | STD-D3SC AL3 |
| Produktserie | Connect 45 / Modul 45 Steckdosen |
| Anzahl Steckdosen | 3 |
| Steckdosenwinkel | 33° |
| Farbe | Alu lackiert |
| Werkstoff | Polycarbonat |
| Oberfläche | Matt |
| Halogenfrei | Ja |
| Erhöhter Berührungsschutz | Ja |
| Beschriftungsfeld | Nein |
| Klappdeckel | Nein |
| Abschließbar | Nein |
| Überspannungsschutz | Nein |
| Fehlerstromschutz | Nein |
| Feinsicherung | Nein |
| Ein-/Ausschalter | Nein |
| Auswurfmechanismus | Nein |
| Verdrehter Zentraleinsatz | Ja |
| Abdeckung | Zentralplatte |
| Aufdruck/Kennzeichnung | Ohne Aufdruck |
| Sonderstromversorgung | Keine |
| Montageart | Geräteeinbaukanal |
| Befestigungsart | Einrasten |
| Isolierter Einbau | Nein |
| Für erschwerte Bedingungen | Nein |
| RoHS-konform | Ja |
| Betriebstemperatur | -5 °C bis +40 °C |
| EAN | 4012197257071 |
ABMESSUNGEN
| Breite | 135 mm |
| Höhe | 45 mm |
| Tiefe | 40 mm |
| Abmessungen | 135 × 45 × 40 mm |
EINSATZBEREICHE
- Rapid 45 Kanäle
- Geräteeinbaukanäle
- Installationssäulen
- Unterflur-Systeme
- Deskboxen
- Büro- und Gewerbeinstallationen
- Professionelle Elektroinstallationen mit 45-mm-Geräteaufnahme
BESONDERE FUNKTIONEN
- 3-fache Schutzkontakt-Steckdose
- 33° Steckdosenwinkel
- Connect 45 Ausführung
- Erhöhter Berührungsschutz
- Steckklemmen für eine komfortable Installation
- Halogenfreie Ausführung
- Verdrehter Zentraleinsatz
- Alu lackierte Oberfläche
HINWEISE
Die Steckdoseneinheit ist für die Montage in dafür geeigneten OBO Bettermann 45-mm-Installationssystemen vorgesehen. Bei der Planung und Installation sind die technischen Anforderungen des jeweiligen Installationssystems sowie die geltenden elektrotechnischen Vorschriften zu beachten.
BEWERTUNG DURCH UNSERE EXPERTEN
Die OBO Bettermann 6120513 verbindet drei Schutzkontakt-Steckplätze mit einem praktischen 33° Steckdosenwinkel und dem Connect 45 System. Der erhöhte Berührungsschutz, die Steckklemmen und die kompakte Bauform ermöglichen eine praxisgerechte Integration in professionelle Installationslösungen. Die alu lackierte Oberfläche sorgt dabei für eine dezente, technisch moderne Optik.
