OBO Bettermann 6120507 STD-D3SC MZGN3 Steckdose Connect 45 3fach 33° Schutzkontakt minzgrün RAL 6029 16A 250V

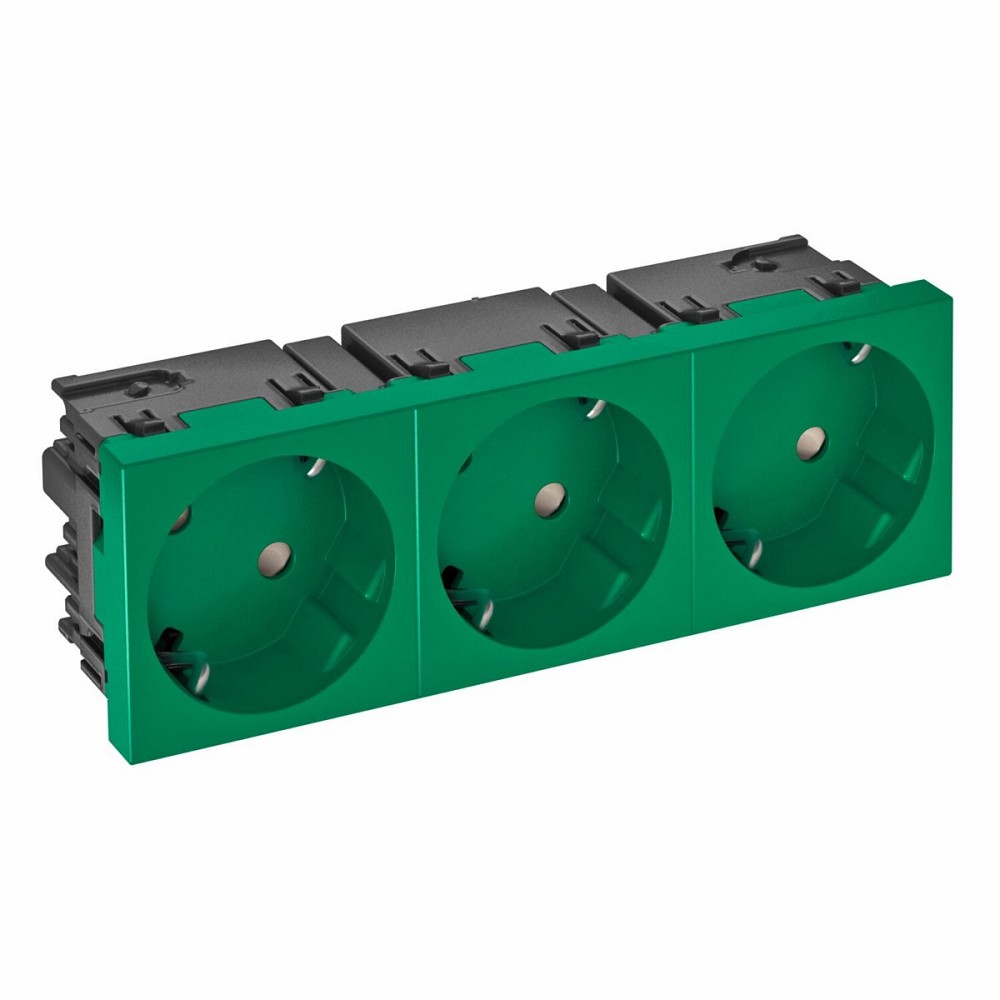

Die OBO Bettermann 6120507 STD-D3SC MZGN3 ist eine 3-fache Schutzkontakt-Steckdose aus dem Connect 45 System. Der 33° Steckdosenwinkel ermöglicht eine komfortable und platzsparende Anordnung der drei Steckplätze innerhalb geeigneter 45-mm-Installationssysteme.
Die Steckdoseneinheit ist für 16 A bei 250 V ausgelegt und verfügt über einen erhöhten Berührungsschutz. Der Anschluss erfolgt über Steckklemmen. Die Ausführung ist 2-polig und besitzt Verbindungsklemmen nach IEC 60884-1.
Die minzgrüne Ausführung in RAL 6029 sorgt für eine markante Farbgebung innerhalb der Elektroinstallation. Die Steckdose ist für Rapid 45 Kanäle, Geräteeinbaukanäle, Installationssäulen, Unterflur-Systeme und Deskboxen vorgesehen.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 16 A |
| Nennspannung | 250 V |
| Ausführung | 3-fach, 33° |
| Polzahl | 2-polig |
| Steckdosentyp | Schutzkontakt |
| Anschlussart | Steckklemme |
| Verbindungsklemmen | Nach IEC 60884-1 |
| Kodierung | Nein |
LICHTTECHNISCHE DATEN
| Funktionsbeleuchtung | Nein |
| Orientierungsbeleuchtung | Nein |
| Kontroll-Licht | Nein |
TECHNISCHE DATEN
| Hersteller | OBO Bettermann |
| Hersteller-Artikelnummer | 6120507 |
| Hersteller-Typ | STD-D3SC MZGN3 |
| Produktserie | Connect 45 |
| Anzahl Steckdosen | 3 |
| Steckdosenwinkel | 33° |
| Farbe | Minzgrün, RAL 6029 |
| Werkstoff | Polycarbonat |
| Oberfläche | Matt |
| Halogenfrei | Ja |
| Erhöhter Berührungsschutz | Ja |
| Beschriftungsfeld | Nein |
| Klappdeckel | Nein |
| Abschließbar | Nein |
| Überspannungsschutz | Nein |
| Fehlerstromschutz | Nein |
| Feinsicherung | Nein |
| Ein-/Ausschalter | Nein |
| Auswurfmechanismus | Nein |
| Verdrehter Zentraleinsatz | Ja |
| Abdeckung | Zentralplatte |
| Aufdruck/Kennzeichnung | Ohne Aufdruck |
| Sonderstromversorgung | Keine |
| Montageart | Geräteeinbaukanal |
| Befestigungsart | Einrasten |
| Isolierter Einbau | Nein |
| Für erschwerte Bedingungen | Nein |
| RoHS-konform | Ja |
| Betriebstemperatur | -5 °C bis +40 °C |
| EAN | 4012197256920 |
ABMESSUNGEN
| Breite | 135 mm |
| Höhe | 45 mm |
| Tiefe | 40 mm |
| Abmessungen | 135 × 45 × 40 mm |
EINSATZBEREICHE
- Rapid 45 Kanäle
- Geräteeinbaukanäle
- Installationssäulen
- Unterflur-Systeme
- Deskboxen
- Büro- und Gewerbeinstallationen
- Professionelle Elektroinstallationen mit 45-mm-Geräteaufnahme
BESONDERE FUNKTIONEN
- 3-fache Schutzkontakt-Steckdose
- 33° Steckdosenwinkel
- Connect 45 Ausführung
- Erhöhter Berührungsschutz
- Steckklemmen für eine komfortable Installation
- Halogenfreie Ausführung
- Verdrehter Zentraleinsatz
- Minzgrüne Ausführung RAL 6029
HINWEISE
Die Steckdoseneinheit ist für die Montage in dafür geeigneten OBO Bettermann 45-mm-Installationssystemen vorgesehen. Bei der Planung und Installation sind die technischen Anforderungen des jeweiligen Installationssystems sowie die geltenden elektrotechnischen Vorschriften zu beachten.
BEWERTUNG DURCH UNSERE EXPERTEN
Die OBO Bettermann 6120507 verbindet drei Schutzkontakt-Steckplätze mit einem praktischen 33° Steckdosenwinkel und dem Connect 45 System. Der erhöhte Berührungsschutz, die Steckklemmen und die kompakte Bauform ermöglichen eine praxisgerechte Integration in professionelle Installationslösungen. Die minzgrüne Ausführung RAL 6029 sorgt zusätzlich für eine charakteristische Farbgebung.
