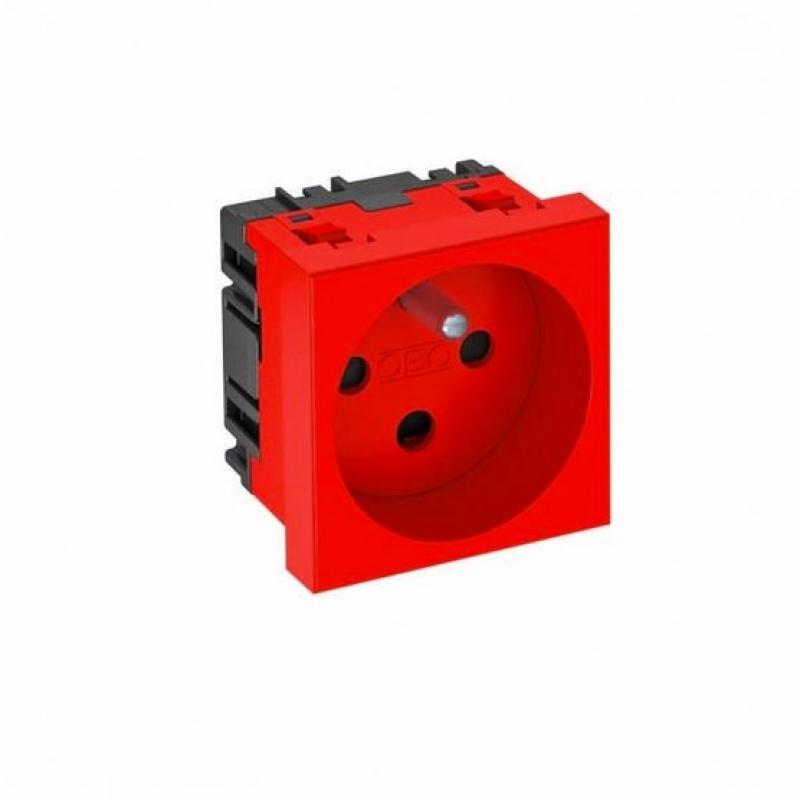

OBO Bettermann 6120312 STD-F0K SRO1 Steckdose 1fach kodiert mit Erdungsstift signalrot RAL 3001 16A 250V
Die OBO Bettermann 6120312 ist eine 1-fache Steckdose mit Erdungsstift in kodierter Ausführung. Sie ist für die Integration in geeignete 45-mm-Installationssysteme vorgesehen und ermöglicht durch die Kodierung eine gezielte Zuordnung der Steckverbindung.
Die Steckdose verfügt über einen erhöhten Berührungsschutz und schraublose Steckklemmen. Mit 16 A Nennstrom und 250 V Nennspannung eignet sie sich für die elektrische Versorgung in Rapid-45-Kanälen, Geräteeinbaukanälen, Installationssäulen, Unterflursystemen und Deskboxen.
Für die Kodierung wird der separat erhältliche Kodierstift CST-STD benötigt. Dieser gehört nicht zum Lieferumfang. Die signalrote Ausführung nach RAL 3001 sorgt für eine gut erkennbare Farbgebung und kann die optische Zuordnung entsprechend gekennzeichneter Stromkreise unterstützen.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 250 V~ |
| Nennstrom | 16 A |
| Polzahl | 2-polig |
| Steckdosenausführung | Mit Erdungsstift |
| Anschlussart | Steckklemme, schraublos |
| Anschlussnorm | Verbindungsklemmen nach IEC 60884-1 |
| Erhöhter Berührungsschutz | Ja |
| Kodierung | Ja |
LICHTTECHNISCHE DATEN
| Beleuchtung | Keine |
| Funktionsbeleuchtung | Nein |
| Orientierungsbeleuchtung | Nein |
TECHNISCHE DATEN
| Hersteller | OBO Bettermann |
| Hersteller-Art.-Nr. | 6120312 |
| Typ | STD-F0K SRO1 |
| Produktserie | Modul 45 Steckdosen |
| Ausführung | 1-fach, kodiert |
| Farbe | Signalrot, RAL 3001 |
| Material | Polycarbonat |
| Oberfläche | Matt |
| Halogenfrei | Ja |
| Beschriftungsfeld | Nein |
| Klappdeckel | Nein |
| Abschließbar | Nein |
| Auswurfmechanismus | Nein |
| Überspannungsschutz | Nein |
| Fehlerstromschutz | Nein |
| Feinsicherung | Nein |
| Ein-/Ausschalter | Nein |
| Verdrehter Zentraleinsatz | Nein |
| Montageart | Geräteeinbaukanal |
| Befestigungsart | Rastbefestigung |
| Schutzart | Sonstige |
| Betriebstemperatur | -5 °C bis 40 °C |
| Kodierstift | CST-STD, separat erforderlich |
| Kodierstift im Lieferumfang | Nein |
| EAN | 4012196049301 |
ABMESSUNGEN
| Breite | 45 mm |
| Höhe | 45 mm |
| Tiefe | 39 mm |
| Steckdosenwinkel | 0° |
EINSATZBEREICHE
- Rapid 45 Installationskanäle
- Geräteeinbaukanäle
- Installationssäulen
- Unterflursysteme
- Deskboxen
- Modul-45-Installationssysteme
- Installationen mit getrennt zugeordneten oder kodierten Stromkreisen
- Büro- und Gewerbeinstallationen
BESONDERE FUNKTIONEN
- 1-fache Steckdose mit Erdungsstift
- Kodierte Ausführung
- Erhöhter Berührungsschutz
- Schraublose Steckklemmen
- Halogenfreies Polycarbonat
- Signalrote Ausführung nach RAL 3001
- Geeignet für die Kodierung mit CST-STD
HINWEISE
Die Steckdose kann nur in Verbindung mit einem Kodierstift des Typs CST-STD verwendet werden. Der Kodierstift ist nicht im Lieferumfang enthalten und muss separat vorgesehen werden. Der elektrische Anschluss darf nur durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Die OBO Bettermann 6120312 kombiniert eine kompakte 1-fache Steckdose mit Erdungsstift und einer gezielten Kodiermöglichkeit. Der erhöhte Berührungsschutz und die schraublosen Steckklemmen unterstützen eine praxisgerechte Installation in 45-mm-Systemen. Besonders wichtig bei der Planung ist der separat erforderliche Kodierstift CST-STD, da die Steckdose ohne diesen nicht für die vorgesehene Kodierung genutzt werden kann.
