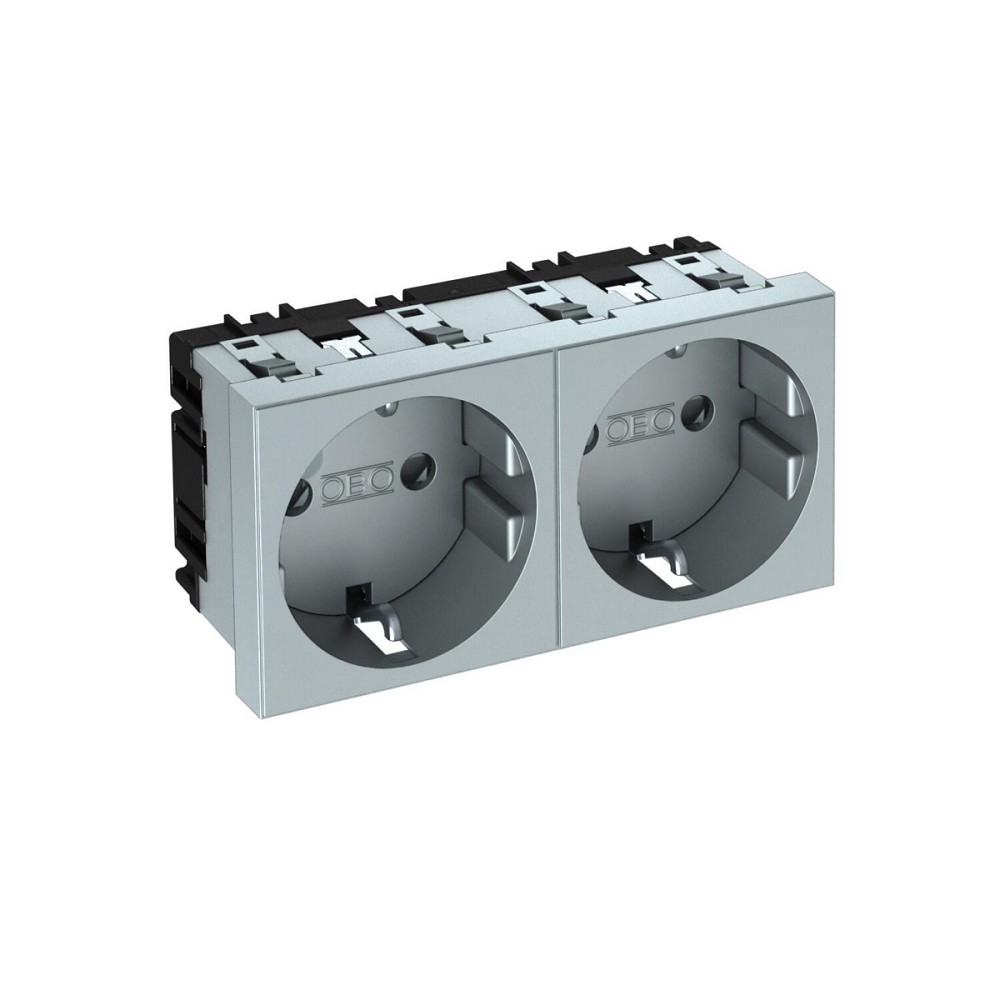

OBO Bettermann 6120032 STD-D0 AL2 Steckdose 0° 2fach Schutzkontakt Aluminium lackiert 16A 250V
Die OBO Bettermann 6120032 STD-D0 AL2 ist eine 2-fache Schutzkontakt-Steckdose für die professionelle Integration von zwei Stromanschlüssen in modulare Elektroinstallationen. Die kompakte Bauform eignet sich besonders für den Einbau in Rapid 45 Kanalsysteme und andere kompatible Installationssysteme.
Beide Steckdosen sind in 0°-Steckrichtung ausgeführt und verfügen über einen erhöhten Berührungsschutz. Die Steckklemmen ermöglichen den elektrischen Anschluss der 2-poligen Steckdoseneinheit. Mit 16 A Nennstrom und 250 V Nennspannung ist die Steckdose für typische Stromversorgungsaufgaben in professionellen Gebäudeinstallationen ausgelegt.
Die Oberfläche ist aluminium lackiert und matt ausgeführt. Durch ihre Abmessungen von 90 × 45 × 42 mm lässt sich die Steckdose im 45-mm-Raster platzsparend integrieren. Vorgesehen ist sie unter anderem für Rapid 45 Kanäle, Geräteeinbaukanäle, Installationssäulen, Unterflursysteme und Deskboxen.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Anzahl Steckdosen | 2 |
| Anzahl Pole | 2 |
| Steckdosenausführung | Schutzkontaktsteckdose CEE 7/3 (Typ F) |
| Steckrichtung | 0° |
| Anschlussart | Steckklemme |
| Verbindungsklemmen | Nach IEC 60884-1 |
| Schaltbare Steckdosen | 0 |
| Sonderstromversorgung | Keine |
LICHTTECHNISCHE DATEN
| Funktionsbeleuchtung | Nein |
| Orientierungsbeleuchtung | Nein |
| Signallampe | Nein |
TECHNISCHE DATEN
| Hersteller | OBO Bettermann |
| Hersteller-Artikelnummer | 6120032 |
| Typ | STD-D0 AL2 |
| Produktserie | Modul 45 Steckdosen |
| Ausführung | 2-fach, 0° |
| Montageart | Geräteeinbaukanal |
| Befestigungsart | Rastbefestigung |
| Beschriftungsfeld | Nein |
| Aufdruck / Kennzeichnung | Ohne Aufdruck |
| Erhöhter Berührungsschutz | Ja |
| Halogenfrei | Ja |
| Klappdeckel | Nein |
| Abschließbar | Nein |
| Auswurfmechanismus | Nein |
| Überspannungsschutz | Nein |
| Fehlerstromschutz | Nein |
| Feinsicherung | Nein |
| Ein-/Ausschalter | Nein |
| Isolierter Einbau | Nein |
| Oberfläche | Matt |
| Werkstoff | Polycarbonat |
| Werkstoffgüte | Thermoplast |
| Farbe | Aluminium lackiert |
| Metallic-Farbe | Ja |
| Abdeckung | Zentralplatte |
| Anzahl Module | 0 |
| RoHS-konform | Ja |
| EAN | 4012196047222 |
ABMESSUNGEN
| Breite | 90 mm |
| Höhe | 45 mm |
| Tiefe | 42 mm |
| Abmessungen | 90 × 45 × 42 mm |
EINSATZBEREICHE
- Rapid 45 Kanalsysteme
- Geräteeinbaukanäle
- OBO Bettermann Installationssäulen
- Unterflursysteme
- Deskboxen
- Büro- und Arbeitsplatzinstallationen
- Gewerbliche und funktionale Elektroinstallationen
BESONDERE FUNKTIONEN
- 2-fache Schutzkontakt-Steckdose in 0°-Ausführung
- Erhöhter Berührungsschutz
- 2-polige Ausführung
- Steckklemmen für den elektrischen Anschluss
- Verbindungsklemmen nach IEC 60884-1
- Aluminium lackierte Oberfläche
- Kompakte Bauform im 45-mm-Raster
- Halogenfreier Kunststoff
- Ohne Beschriftungsfeld
HINWEISE
Die Steckdose ist für die Installation in geeigneten Rapid 45 Kanälen, Geräteeinbaukanälen, Installationssäulen, Unterflursystemen und Deskboxen vorgesehen. Vor der Montage ist zu prüfen, ob das vorhandene Installationssystem für die Aufnahme der STD-D0 AL2 geeignet ist. Die elektrische Installation darf nur durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Die OBO Bettermann 6120032 bietet zwei Schutzkontakt-Steckdosen in einer kompakten 45-mm-Bauform. Die Kombination aus 0°-Steckrichtung, erhöhtem Berührungsschutz und Steckklemmen macht sie zu einer praktischen Lösung für die Integration mehrerer Stromanschlüsse in Kanal-, Säulen-, Unterflur- und Deskbox-Systeme. Die aluminium lackierte Ausführung ermöglicht dabei eine technisch zurückhaltende Optik.
