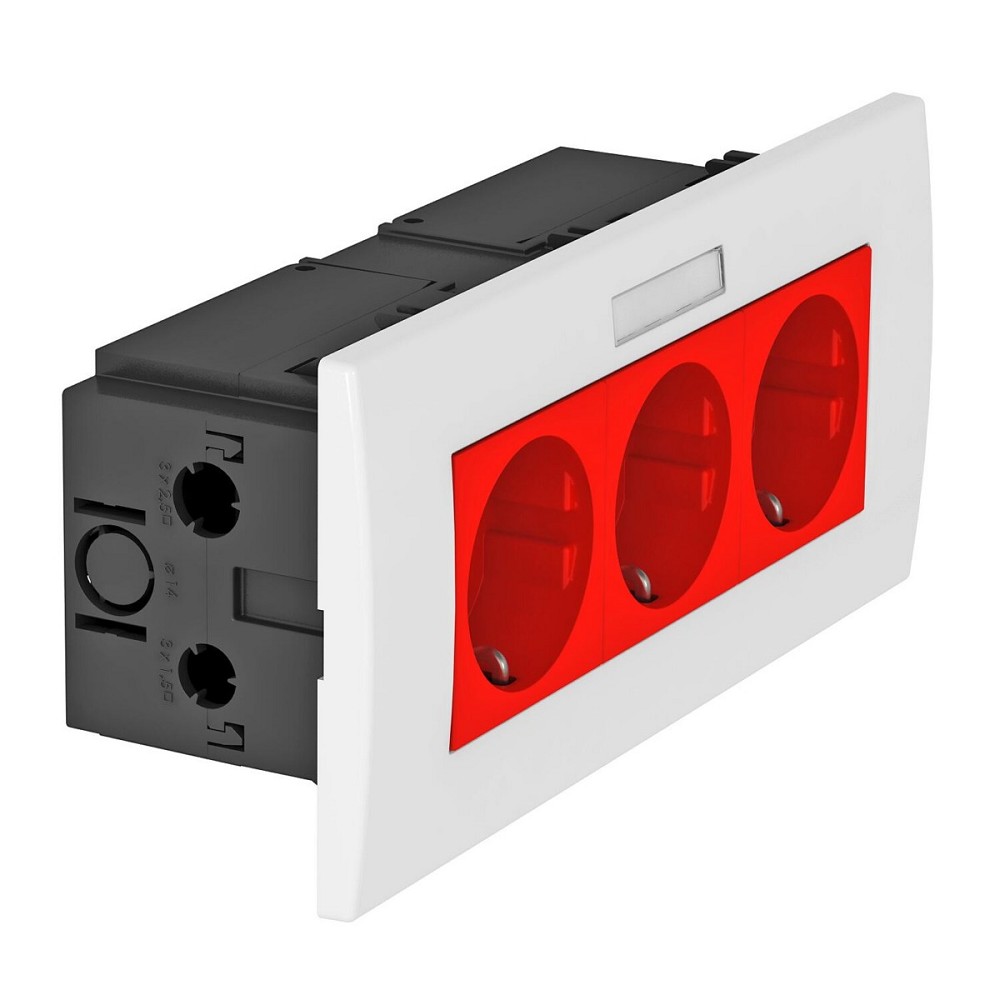

OBO Bettermann 6119435 SDE-RW D0RT3B Steckdoseneinheit AR45 3fach 0° mit Beschriftungsfeld signalrot 16A 250V
Die OBO Bettermann 6119435 SDE-RW D0RT3B ist eine vorkonfektionierte 3-fach Steckdoseneinheit für die Integration mehrerer Stromanschlüsse in Geräteeinbau-Kanalsysteme Rapid 80. Die Einheit ist für die waagerechte Geräteinstallation ausgelegt und kann auch in Installationssäulen ISS eingesetzt werden.
Die drei Schutzkontakt-Steckdosen sind mit einer 0°-Steckrichtung angeordnet. Das integrierte Beschriftungsfeld ermöglicht eine klare Zuordnung einzelner Stromanschlüsse. Die signalrote Ausführung nach RAL 3001 sorgt zusätzlich für eine gut erkennbare Kennzeichnung innerhalb der Installation.
Die vorkonfektionierte Einheit besteht aus einer 3-fachen Geräteeinbaudose Typ 71GD9-2, einer 3-fachen Schutzkontakt-Steckdose und einem 3-fachen AR45-Abdeckrahmen mit Beschriftungsfeld. Der Anschluss erfolgt über Steckklemmen, die Befestigung über eine Rastbefestigung im geeigneten Geräteeinbaukanal.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Anzahl Steckdosen | 3 |
| Steckdosenausführung | Schutzkontaktsteckdose, CEE 7/3 (Typ F) |
| Steckrichtung | 0° |
| Anschlussart | Steckklemme |
| Schaltbare Steckdosen | 0 |
| Sonderstromversorgung | Keine |
LICHTTECHNISCHE DATEN
| Funktionsbeleuchtung | Nein |
| Orientierungslicht | Nein |
| Signallampe | Nein |
TECHNISCHE DATEN
| Hersteller | OBO Bettermann |
| Hersteller-Artikelnummer | 6119435 |
| Typ | SDE-RW D0RT3B |
| Produktserie | Modul 45 Steckdosen |
| Ausführung | 3-fach, 0° |
| Montageart | Geräteeinbaukanal |
| Befestigungsart | Rastbefestigung |
| Beschriftungsfeld | Ja |
| Aufdruck / Kennzeichnung | Ohne Aufdruck |
| Erhöhter Berührungsschutz | Ja |
| Halogenfrei | Ja |
| Klappdeckel | Nein |
| Abschließbar | Nein |
| Auswurfmechanismus | Nein |
| Überspannungsschutz | Nein |
| Fehlerstromschutz | Nein |
| Feinsicherung | Nein |
| Ein-/Ausschalter | Nein |
| Isolierter Einbau | Nein |
| Oberfläche | Matt |
| Werkstoff | Polycarbonat |
| Farbe | Signalrot |
| RAL-Farbton | RAL 3001 |
| Abdeckrahmen | AR45, 3-fach, mit Beschriftungsfeld, reinweiß |
| Geräteeinbaudose | 3-fach, Typ 71GD9-2 |
| Produktserie | Modul 45 |
| EAN | 4012195889366 |
ABMESSUNGEN
| Breite | 185 mm |
| Höhe | 84 mm |
| Tiefe | 59 mm |
| Gerätetiefe | 60 mm |
| Abmessungen | 84 × 185 × 59 mm |
EINSATZBEREICHE
- Rapid 80 Geräteeinbau-Kanalsysteme
- OBO Bettermann Installationssäulen ISS
- Büro- und Arbeitsplatzinstallationen
- Gewerbliche Gebäude und Betriebsräume
- Technik- und Funktionsräume
- Installationen mit mehreren zentral angeordneten Stromanschlüssen
- Anwendungen mit Bedarf an eindeutiger Anschlusskennzeichnung
BESONDERE FUNKTIONEN
- Vorkonfektionierte 3-fach Steckdoseneinheit
- Integriertes Beschriftungsfeld
- Drei Schutzkontakt-Steckdosen in 0°-Steckrichtung
- Erhöhter Berührungsschutz
- Signalrote Ausführung in RAL 3001
- Halogenfreier Kunststoff
- Steckklemmen für den Anschluss
- Rastbefestigung für die Montage im Geräteeinbaukanal
- AR45-Abdeckrahmen in Reinweiß
HINWEISE
Die Steckdoseneinheit ist für die Installation in geeigneten OBO Bettermann Rapid 80 Geräteeinbaukanälen sowie Installationssäulen ISS vorgesehen. Vor der Montage ist die Kompatibilität des vorhandenen Kanalsystems mit der AR45-Steckdoseneinheit zu prüfen. Das Beschriftungsfeld kann zur individuellen Kennzeichnung der einzelnen Stromanschlüsse genutzt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Die OBO Bettermann 6119435 verbindet drei Schutzkontakt-Steckdosen mit einer übersichtlichen Beschriftungsmöglichkeit in einer vorkonfektionierten AR45-Einheit. Besonders praktisch ist die Kombination aus 0°-Steckrichtung, erhöhtem Berührungsschutz und dem signalroten Steckdoseneinsatz. Dadurch eignet sich die Steckdoseneinheit für professionelle Installationen, bei denen mehrere Anschlüsse platzsparend in einem Geräteeinbaukanal untergebracht und eindeutig gekennzeichnet werden sollen.
