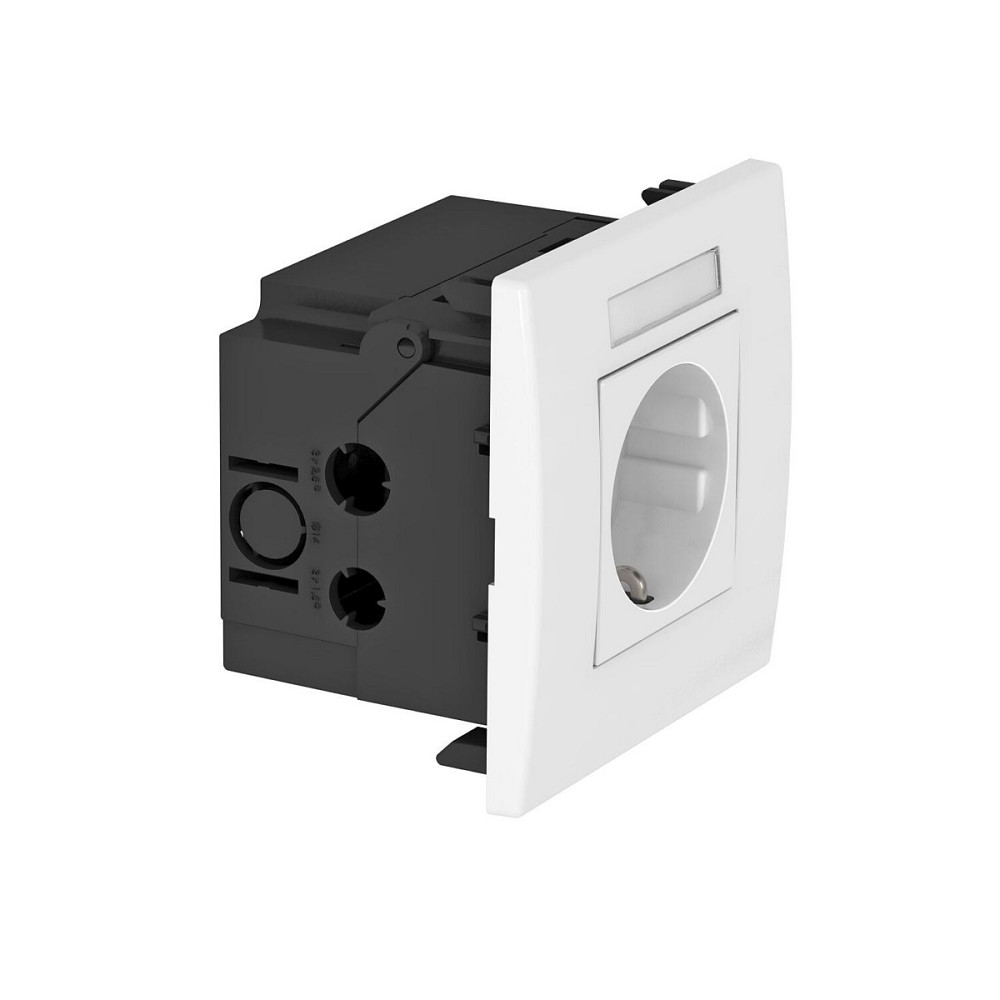

OBO Bettermann 6119421 SDE-RW D0RW1B Steckdoseneinheit AR45 1fach 0° mit Beschriftungsfeld reinweiß 16A 250V
Die OBO Bettermann 6119421 SDE-RW D0RW1B ist eine vorkonfektionierte 1-fach Steckdoseneinheit für die professionelle Integration eines Stromanschlusses in Geräteeinbau-Kanalsysteme Rapid 80. Durch die kompakte AR45-Bauweise lässt sich die Steckdose platzsparend in die Elektroinstallation integrieren.
Die Schutzkontakt-Steckdose ist mit einer 0°-Steckrichtung ausgeführt und verfügt über erhöhten Berührungsschutz. Der reinweiße Abdeckrahmen AR45 besitzt ein integriertes Beschriftungsfeld, über das der Anschluss eindeutig gekennzeichnet werden kann. Die Einheit eignet sich für die Installation in Rapid 80 Geräteeinbaukanälen sowie ISS Installationssäulen.
Zum Lieferumfang der vorkonfektionierten Einheit gehören eine 1-fache Geräteeinbaudose Typ 71GD8-2, eine 1-fache Schutzkontakt-Steckdose und ein 1-facher AR45-Abdeckrahmen mit Beschriftungsfeld. Die Montage erfolgt über eine Rastbefestigung, der elektrische Anschluss über eine Steckklemme.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Anzahl Steckdosen | 1 |
| Anzahl Pole | 2 |
| Steckdosenausführung | Schutzkontaktsteckdose CEE 7/3 (Typ F) |
| Steckrichtung | 0° |
| Anschlussart | Steckklemme |
| Sonderstromversorgung | Keine |
| Schaltbare Steckdosen | 0 |
LICHTTECHNISCHE DATEN
| Funktionsbeleuchtung | Nein |
| Orientierungslicht | Nein |
| Kontroll-Licht | Nein |
| Signallampe | Nein |
TECHNISCHE DATEN
| Hersteller | OBO Bettermann |
| Hersteller-Artikelnummer | 6119421 |
| Typ | SDE-RW D0RW1B |
| Produktserie | Modul 45 Steckdosen |
| Ausführung | 1-fach, 0° |
| Montageart | Geräteeinbaukanal |
| Befestigungsart | Rastbefestigung |
| Beschriftungsfeld | Ja |
| Kennzeichnung | Ohne Aufdruck |
| Erhöhter Berührungsschutz | Ja |
| Halogenfrei | Ja |
| Klappdeckel | Nein |
| Abschließbar | Nein |
| Auswurfmechanismus | Nein |
| Überspannungsschutz | Nein |
| Fehlerstromschutz | Nein |
| Feinsicherung | Nein |
| Ein-/Ausschalter | Nein |
| Isolierter Einbau | Nein |
| Oberfläche | Matt |
| Werkstoff | Polycarbonat |
| Farbe | Reinweiß |
| RAL-Farbton | RAL 9010 |
| Abdeckrahmen | AR45, 1-fach, mit Beschriftungsfeld, reinweiß |
| Geräteeinbaudose | 1-fach, Typ 71GD8-2 |
| RoHS-konform | Ja |
| EAN | 4012195889243 |
ABMESSUNGEN
| Breite | 84 mm |
| Höhe | 84 mm |
| Tiefe | 59 mm |
| Gerätetiefe | 60 mm |
| Abmessungen | 84 × 84 × 59 mm |
EINSATZBEREICHE
- Rapid 80 Geräteeinbau-Kanalsysteme
- OBO Bettermann Installationssäulen ISS
- Büro- und Arbeitsplatzinstallationen
- Gewerbliche und öffentliche Gebäude
- Technik- und Funktionsräume
- Arbeitsplätze mit integrierter Stromversorgung
- Installationen mit Bedarf an eindeutig beschriftbaren Stromanschlüssen
BESONDERE FUNKTIONEN
- Vorkonfektionierte 1-fach Steckdoseneinheit
- Integriertes Beschriftungsfeld
- Schutzkontakt-Steckdose mit 0°-Steckrichtung
- Erhöhter Berührungsschutz
- Reinweiße Ausführung in RAL 9010
- Halogenfreier Kunststoff
- AR45-Abdeckrahmen mit Beschriftungsfeld
- Steckklemme für den elektrischen Anschluss
- Rastbefestigung für die Montage im Geräteeinbaukanal
HINWEISE
Die Steckdoseneinheit ist für die Installation in geeigneten OBO Bettermann Rapid 80 Geräteeinbaukanälen sowie ISS Installationssäulen vorgesehen. Vor der Montage ist sicherzustellen, dass das vorhandene Kanalsystem für die AR45-Steckdoseneinheit geeignet ist. Das Beschriftungsfeld ermöglicht die individuelle Kennzeichnung des Anschlusses.
BEWERTUNG DURCH UNSERE EXPERTEN
Die OBO Bettermann 6119421 kombiniert einen einzelnen Schutzkontaktanschluss mit einer integrierten Beschriftungsmöglichkeit in einer kompakten AR45-Einheit. Der erhöhte Berührungsschutz, die 0°-Steckrichtung und die vorkonfektionierte Ausführung unterstützen eine saubere und übersichtliche Installation. Besonders praktisch ist das Beschriftungsfeld, wenn Stromanschlüsse in Büro-, Gewerbe- oder Funktionsbereichen eindeutig zugeordnet werden sollen.
