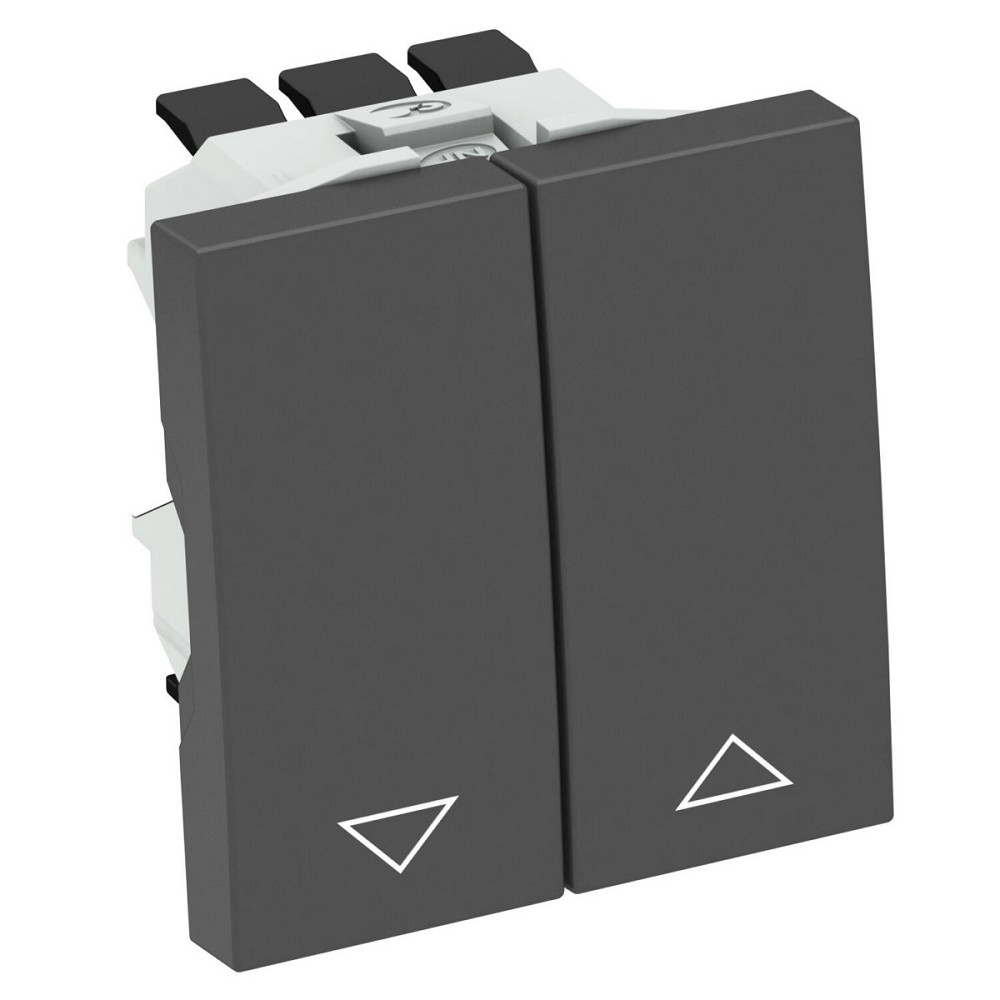

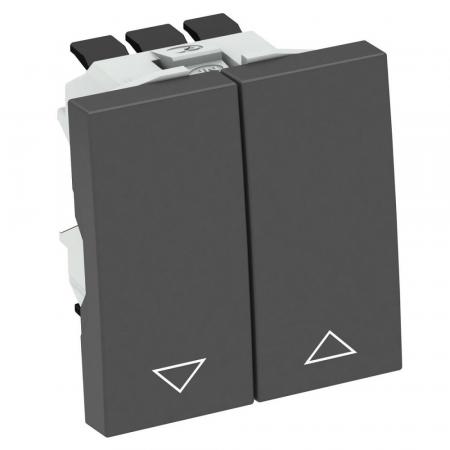

OBO Bettermann 6120952 RS-BS SWGR1 Rollladenschalter 1fach Modul 45 schwarzgrau RAL 7021 10A 250V
Der OBO Bettermann 6120952 RS-BS SWGR1 ist ein kompakter Rollladenschalter im 1-Modul-Format für die Installation in Geräteeinbaukanälen. Die Ausführung in Schwarzgrau nach RAL 7021 lässt sich funktional in verschiedene Modul-45-Installationen integrieren.
Der 1-polige Rollladenschalter verfügt über eine elektrische und mechanische Verriegelung. Dadurch wird verhindert, dass beide Schaltfunktionen gleichzeitig betätigt werden. Die Bedienung erfolgt über eine Wippe.
Mit einer Nennbelastbarkeit von 10 A bei 250 V und praktischen Steckklemmen eignet sich der Schalter für Rapid 45 und Rapid 80 Geräteeinbaukanäle, Installationssäulen sowie Unterflur-Systeme. Die Montage erfolgt durch Einrasten.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 10 A |
| Nennspannung | 250 V |
| Ausführung | Schalter 1-polig |
| Anschluss | Steckklemmen |
| Verriegelung | Elektrisch und mechanisch |
LICHTTECHNISCHE DATEN
| Beleuchtung | Nicht vorhanden |
| Anzeige | Keine |
TECHNISCHE DATEN
| Hersteller | OBO Bettermann |
| Hersteller-Artikelnummer | 6120952 |
| Typ | RS-BS SWGR1 |
| Produktart | Rollladenschalter |
| Produktserie | Modul 45 |
| Anzahl Module | 1 |
| Bedienungsart | Wippe |
| Montageart | Geräteeinbaukanal |
| Befestigungsart | Einrasten |
| Werkstoff | Polycarbonat |
| Farbe | Schwarzgrau |
| RAL-Farbnummer | RAL 7021 |
| Oberfläche | Matt |
| Halogenfrei | Ja |
| Schutzart | IP20 |
| Beschriftungsfeld | Nein |
| EAN | 4012196570942 |
ABMESSUNGEN
| Abmessungen | 45 × 45 mm |
| Modulbreite | 1 Modul |
EINSATZBEREICHE
- Geräteeinbaukanäle Rapid 45
- Geräteeinbaukanäle Rapid 80
- Installationssäulen
- Unterflur-Systeme
- Modul-45-Installationen
BESONDERE FUNKTIONEN
- Elektrische Verriegelung
- Mechanische Verriegelung
- 1-polige Schaltfunktion
- Bedienung über Wippe
- Praktische Steckklemmen
- Halogenfreies Polycarbonat
- Montage durch Einrasten
HINWEISE
Der Rollladenschalter ist für die Installation in den genannten Geräteeinbaukanälen, Installationssäulen und Unterflur-Systemen vorgesehen. Der elektrische Anschluss darf ausschließlich durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der OBO Bettermann 6120952 kombiniert eine kompakte Modul-45-Bauform mit einer speziell für Rollläden geeigneten elektrischen und mechanischen Verriegelung. Die Wippenbedienung, die Steckklemmen und die flexible Einrastmontage machen ihn zu einer praxisgerechten Lösung für professionelle Elektroinstallationen in Rapid-45- und Rapid-80-Systemen.
