Ersatz für Quecksilberdampflampen (HQL)
- Schutzart: IP65
- Geeignet für den Betrieb mit KVG und mit Netzspannung ohne Vorschaltgerät. Nicht für den Betrieb mit Zündgeräten geeignet.
Moderne Lichttechnologien haben nach und nach auch die Nacht erobert. Neben dekorativen Zwecken sorgt eine klug konzipierte Außenbeleuchtung vor allem im urbanen Umfeld für ein erhöhtes Sicherheitsempfinden: Klar zu sehen, was vor einem liegt, gibt Mitarbeitern und Passanten speziell auf öffentlichen Flächen, aber auch in der Nähe alleinstehender Gebäude ein gutes Gefühl.
Die Außenbeleuchtung repräsentativer Gebäude hat sich vor allem in den vergangenen Jahren als nachhaltiger Trend etabliert. Neben der Hintergrund- und Akzentbeleuchtung architektonischer Details sorgt gut durchdachtes Licht aber vor allem im öffentlichen Bereich für ein hohes Maß an Sicherheit, z. B. an Bushaltestellen oder auf öffentlichen Plätzen.
Produktvorteile

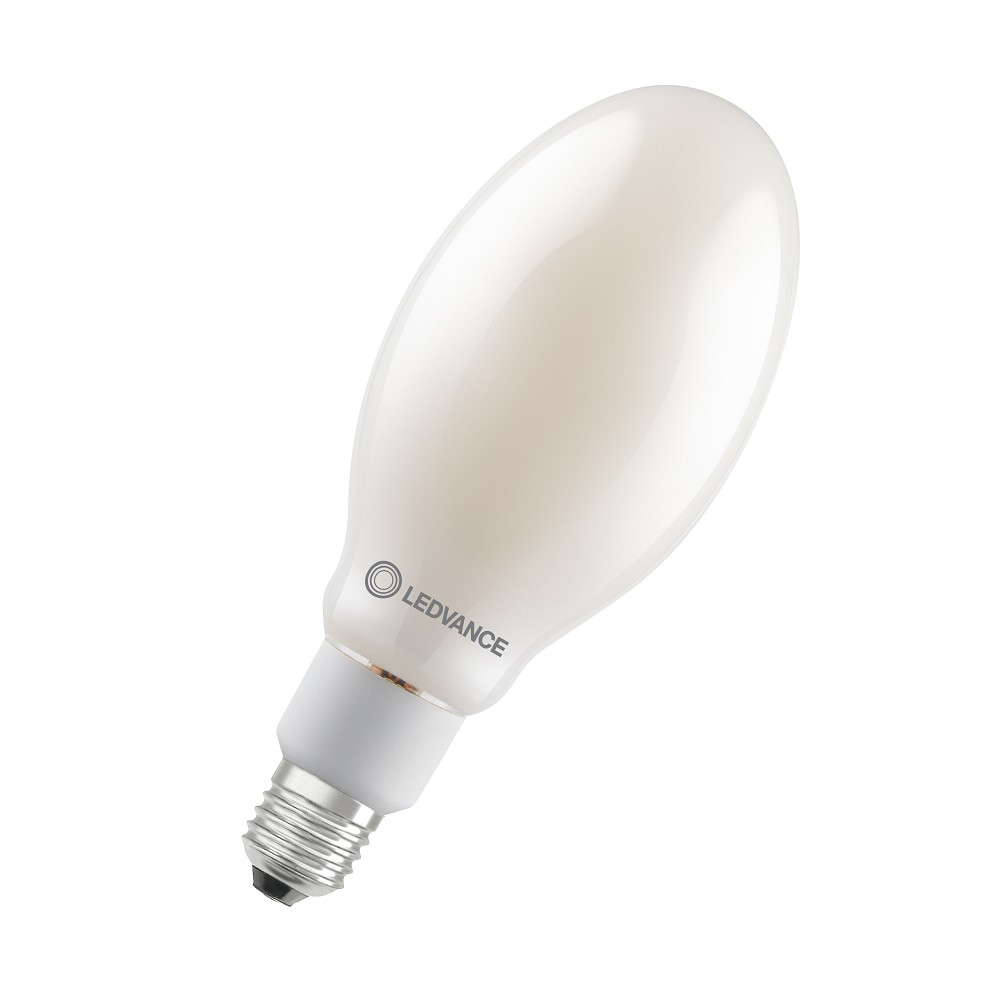

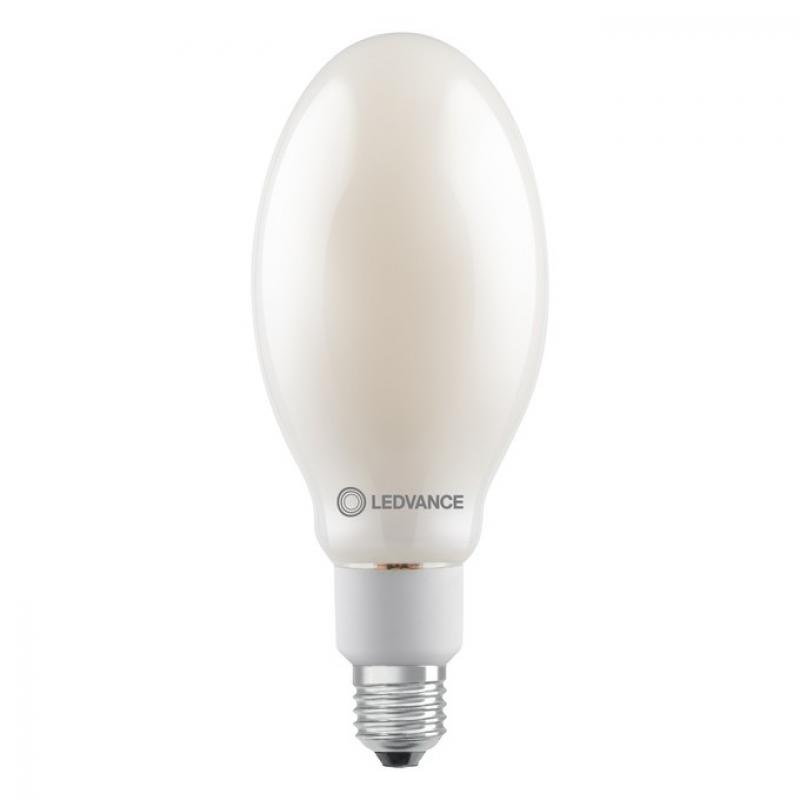

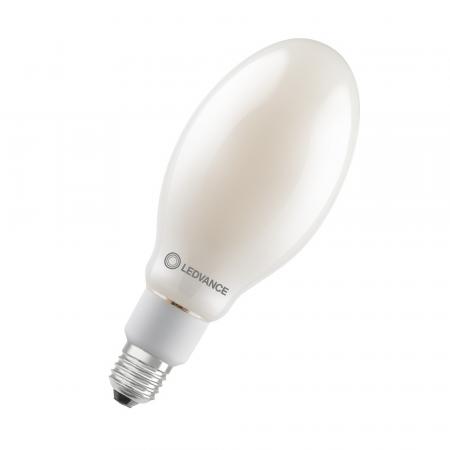

- Gleiches Design wie bei traditionellen HQL-Lampen mit ellipsoidem, mattem Vollglas-Kolben
- Spart bis zu 82 % Energie bei Verwendung als Ersatz für Quecksilberdampflampen (HQL)
- Komplette Nutzung des Reflektors der bestehenden Leuchte dank 360 Grad Ausstrahlungswinkel
- Sehr leichtes Produkt
- Geringer Wartungsaufwand durch lange Lebensdauer
- Sofort 100 % Licht, keine Aufwärmzeit

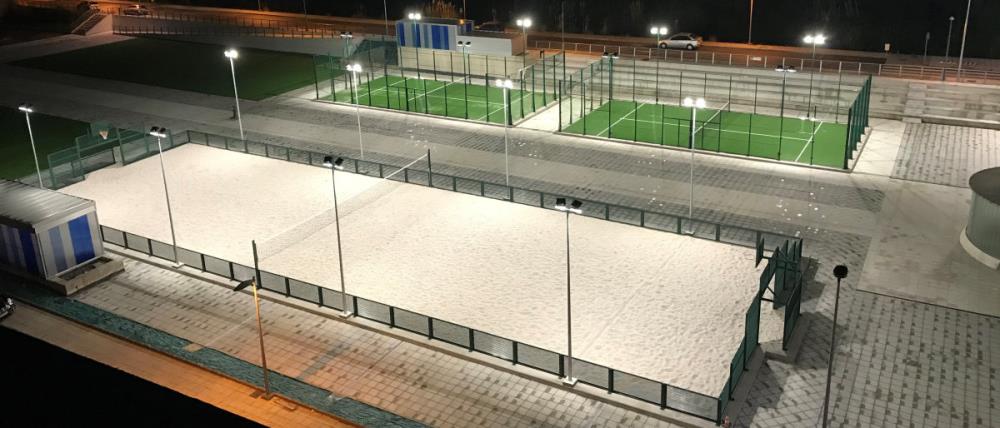

Anwendungsgebiete
- Straßen
- Flächenbeleuchtung
- Fußgängerzonen
- Parkanlagen
- Außenanwendungen nur in geeigneten Leuchten
Produkteigenschaften
- Ersatz von HQL: Geeignet für den Betrieb mit konventionellen Vorschaltgeräten (KVG, VVG) für HQL oder 230 V Netzspannung
- Ersatz von anderen HID: Geeignet für den Betrieb mit Netzspannung ohne Vorschaltgerät
- Sehr hohe Effizienz von 185 lm/W
- Leistungsfaktor: 0,9
- Schutzart: IP65
- Hoher Überspannungsschutz: bis zu 4 kV (L-N)
- Sehr großer Umgebungs-Temperaturbereich: -20…+60 °C
- ENEC geprüfte Sicherheit
Sicherheitshinweise
- Nicht für den Betrieb mit Zündgeräten geeignet.
- Der Betrieb am Kondensator kann zu einer Reduzierung des Leistungsfaktors der Anlage führen.
- Der tc-Punkt der Lampe liegt bei horizontalem Einbau auf der Oberseite der Lampe.
- Einsatz in Leuchten mit eng anliegenden Reflektoren und in engen Leuchten nicht empfohlen.
- Nur geeignet für Temperaturen bis 60 °C innerhalb der Leuchte. Einsatz in Leuchten mit enganliegenden Reflektoren und in engen Leuchten nicht empfohlen.
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
|
|---|
| Fassung | E27 |
| Leistung | 10,8 Watt |
| Spannung | 220 - 240 V |
| Dimmbar | Nein |
| Energieeffizienzklasse* | B |
| Gewichteter Energieverbrauch | 11 kWh/1000h |
| Netzleistungsfaktor ? | 0,9 |
| Lichttechnische Daten |
| Entspricht herkömml.Lampe | HQL 50 W |
| Lichtstrom | 2000 Lumen |

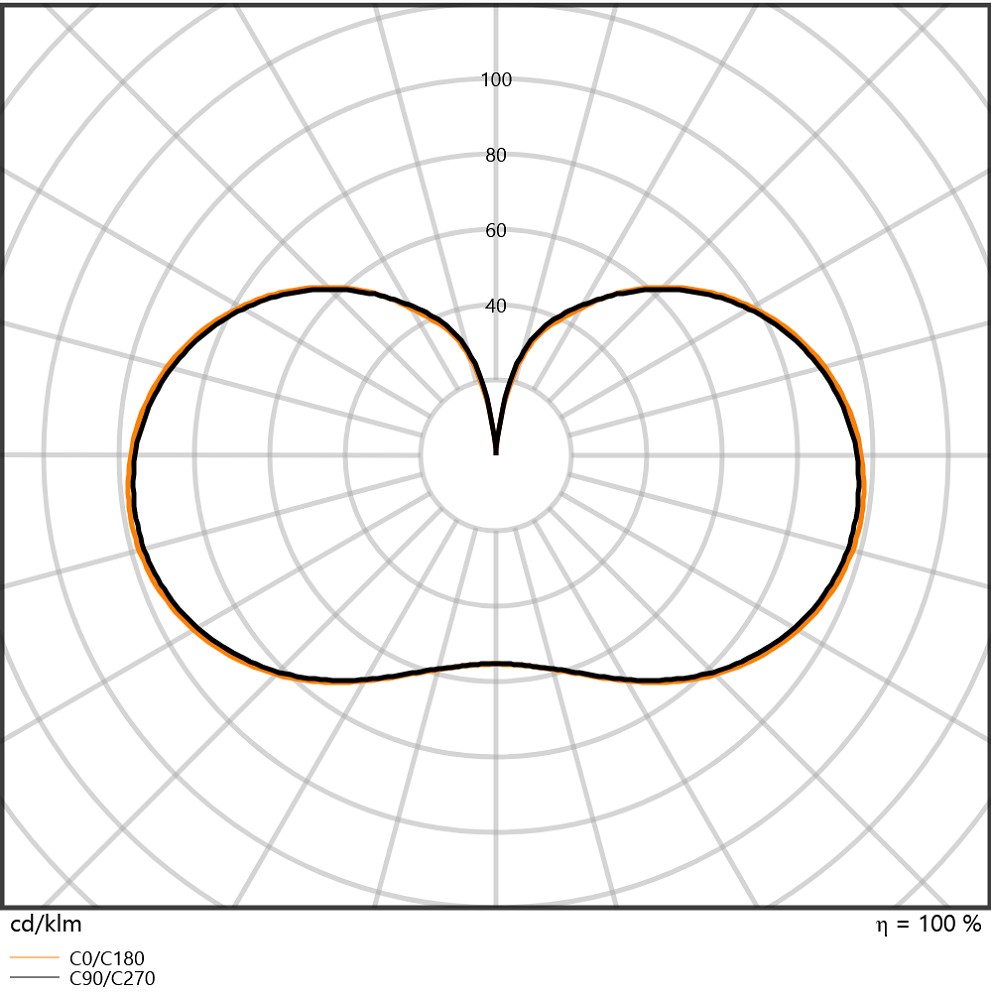

| Ausstrahlungswinkel | 360° |
| Lichtfarbe | Universalweiß / 4000K |
| Farbwiedergabeindex | 80 Ra |
| Startzeit | < 0,5 s |
| Aufwärmzeit (60 %) | < 0.5 s |
| Standardabweichung des Farbabgleichs | <=6 sdcm |
| Maße & Gewicht |

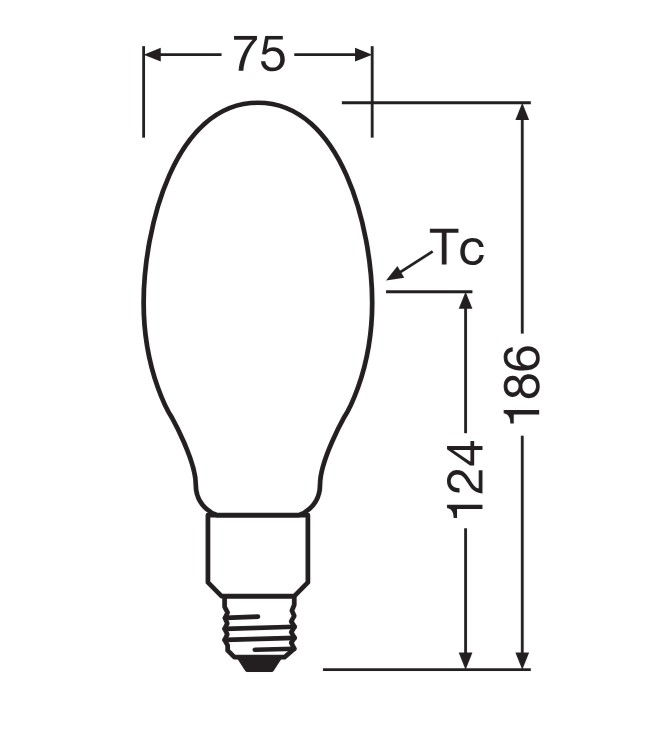

| Abmessungen | Ø 75 mm x 186 mm |
| Gewicht | 123 g |
| Lebensdauer | |
| Maximale Temperatur am Tc-Punkt | 79°C |
| Umgebungstemperaturbereich | -20°C ... +60°C |
| Anzahl der Schaltzyklen | 100.000 |
| Nennlebensdauer | 60.000 Std |
| Lichtstromerhalt nach Nennlebensdauer | 0,7 |
| Materialien |
| Quecksilberfrei | Ja |
| Fachgerecht zu entsorgen nach WEEE | Ja |
| * A (höchste Effizienz), G (geringste Effizienz) |
Elektrische Daten
Nennleistung 10,8 W
Bemessungsleistung 10.80 W
Nennspannung 220…240 V
Betriebsart KVG/VVG, Netzspannung
Leistungsaufnahme der herkömml. Lampe 50 W
Nennstrom 46 mA
Stromart Wechselstrom (AC)
Einschaltstrom 3,12 A
Betriebsfrequenz 50/60 Hz
Netzfrequenz 50/60 Hz
Max. Anzahl Lampen an LS-Schalter B10 A 28
Max. Anzahl Lampen an LS-Schalter B10 A - KVG/VVG ohne Kompensation 22
Max. Anzahl Lampen an LS-Schalter B10 A - KVG/VVG mit Kompensation 7
Max. Anzahl Lampen an LS-Schalter B16 A 45
Max. Anzahl Lampen an LS-Schalter B16 A - KVG/VVG ohne Kompensation 35
Max. Anzahl Lampen an LS-Schalter B16 A - KVG/VVG mit Kompensation 9
Oberschwingungsgehalt < 20 %
Netzleistungsfaktor λ > 0,90
Stoßspannungsfestigkeit (L – N) 4 kV
Photometrische Daten
Lichtstrom 2000 lm
Nennnutzlichtstrom 90° 2000 lm
Lichtausbeute 185 lm/W
Lichtstromerhalt am Ende der Nennlebensdauer 0.70
Lichtfarbe (Bezeichnung) Kalt weiß
Farbtemperatur 4000 K
Farbwiedergabeindex Ra 80
Lichtfarbe 840
Standardabweichung des Farbabgleichs ≤6 sdcm
Bemessungs-LLMF bei 6.000 h 0.80
Flimmer-Messgröße (Pst LM) 1
Messgröße für Stro-boskop-Effekte (SVM) 0,4
Lichttechnische Daten

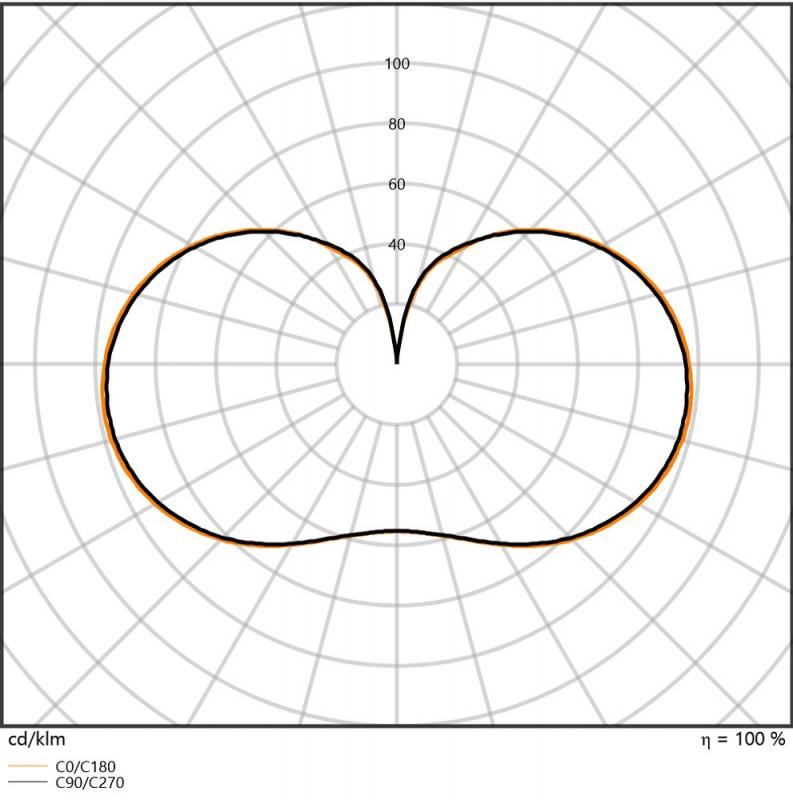

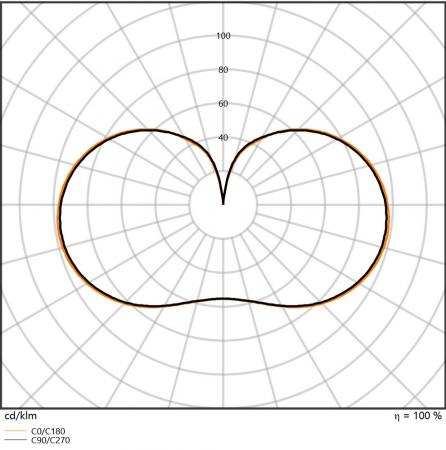

Ausstrahlungswinkel 360 °
Aufwärmzeit (60 %) ‹ 0.50 s
Startzeit < 0.5 s
Maße & Gewicht
Gesamtlänge 186.00 mm
Durchmesser 75,00 mm
Maximaler Durchmesser 75 mm
Produktgewicht 123,00 g
Temperaturen & Betriebsbedingungen
Umgebungstemperaturbereich -20…+60 °C 1)
Maximale Temperatur am Messpunkt tc 79 °C
1) Umgebungstemperatur der Lampe - bei geschlossenen Leuchten: Temperatur innerhalb der Leuchte
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 60000 h
Anzahl der Schaltzyklen 100000
Lichtstromerhalt am Ende der Wartung 0.70
Bem.-Lampenüberlebensfaktor bei 6.000 h ≥ 0.90
Zusätzliche Produktdaten
Sockel (Normbezeichnung) E27
Quecksilbergehalt der Lampe 0.0 mg
Quecksilberfrei Ja
Einsatzmöglichkeiten
Dimmbar Nein
Zertifikate & Standards
Energieeffizienzklasse B 1)
Energieverbrauch 11.00 kWh/1000h
Schutzart IP65
Normen CE, UKCA, EAC, ENEC
Photobiologische Risikogruppe gemäß EN62778 RG1
1) Energieeffizienzklasse auf einer Skala von A (höchste Effizienz) bis G (niedrigste Effizienz)
Länderspezifische Informationen
Bestellnummer HQL LED FIL P 2
LOGISTISCHE DATEN
Lagertemperaturbereich -20…+80 °C
Daten gemäß der Verordnung zur Energieverbrauchskennzeichnung EU 2019/2015
Verwendete Beleuchtungstechnologie LED
Ungebündeltes oder gebündeltes Licht NDLS
Netzspannung / Nicht direkt an die Netzspannnung angeschlossen MLS
Sockel der Lichtquelle (oder anderes el. Schnittstelle) E27
Vernetzte Lichtquelle (CLS) Nein
Farblich abstimmbare Lichtquelle Nein
Hülle Nein
Lichtquelle mit hoher Leuchtdichte Nein
Blendschutzschild Nein
Ähnliche Farbtempe-ratur SINGLE_VALUE
Angabe, ob äquivalente Leistungsaufnahme Nein
Länge 186,00 mm
Höhe 75.00 mm
Breite 75.00 mm
Farbwertanteil x 0.382
Farbwertanteil y 0,38
Wert des R9-Farbwiedergabeindex 1
Halbwertswinkelentsprechung SPHERE_360
Lebensdauerfaktor 0.9
Verschiebungsfaktor 0.9
LED Lichtquelle ersetzt eine Leuchtstofflichtquelle Nein
EPREL ID 2295930
Model number AC69402
