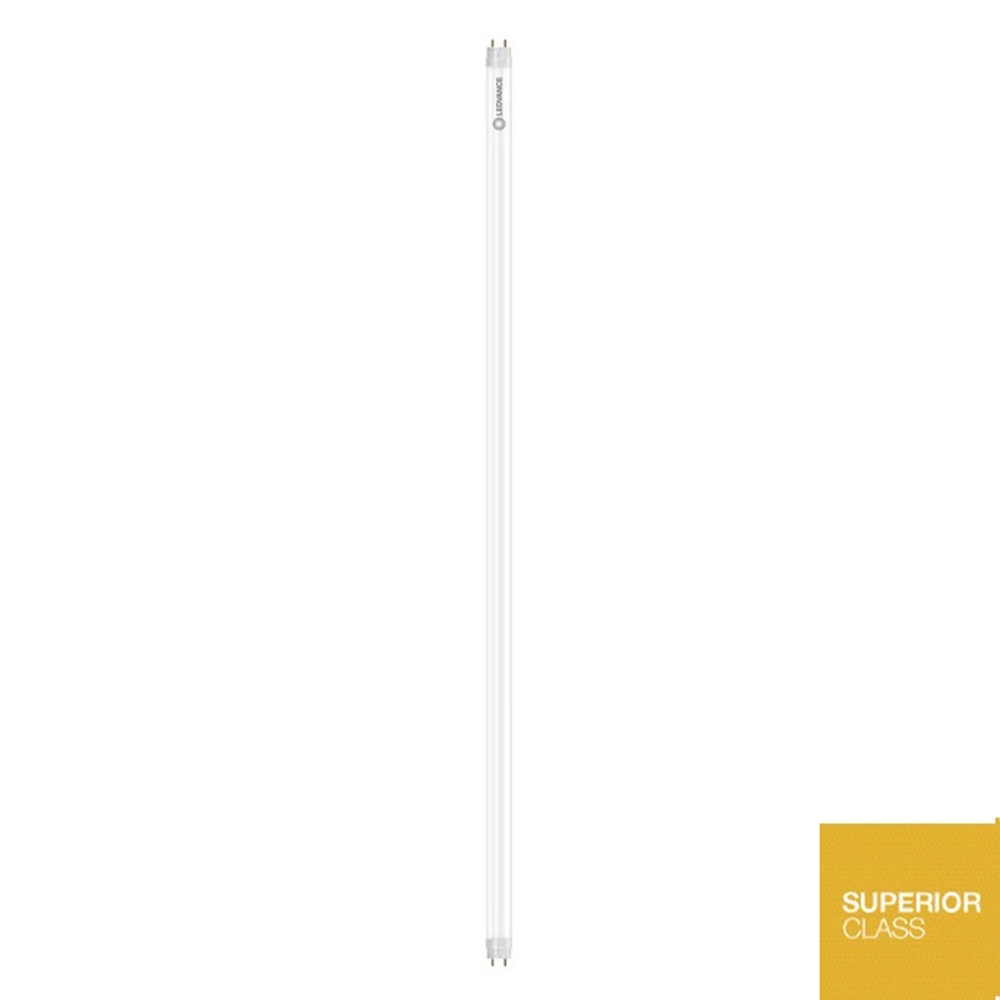

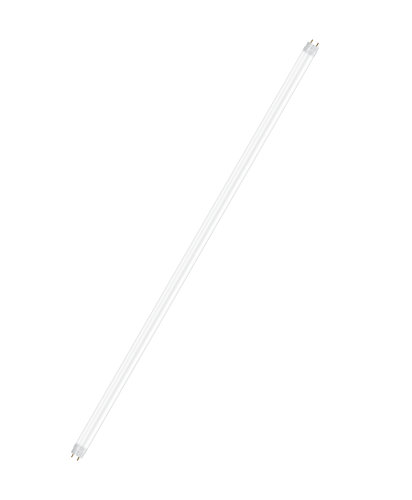

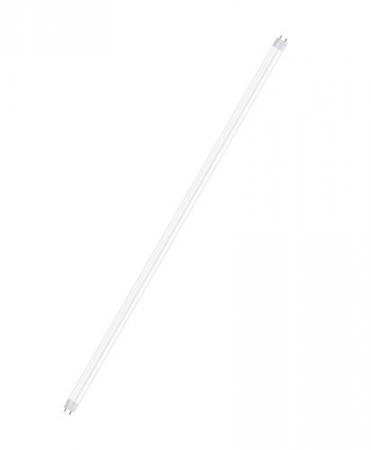

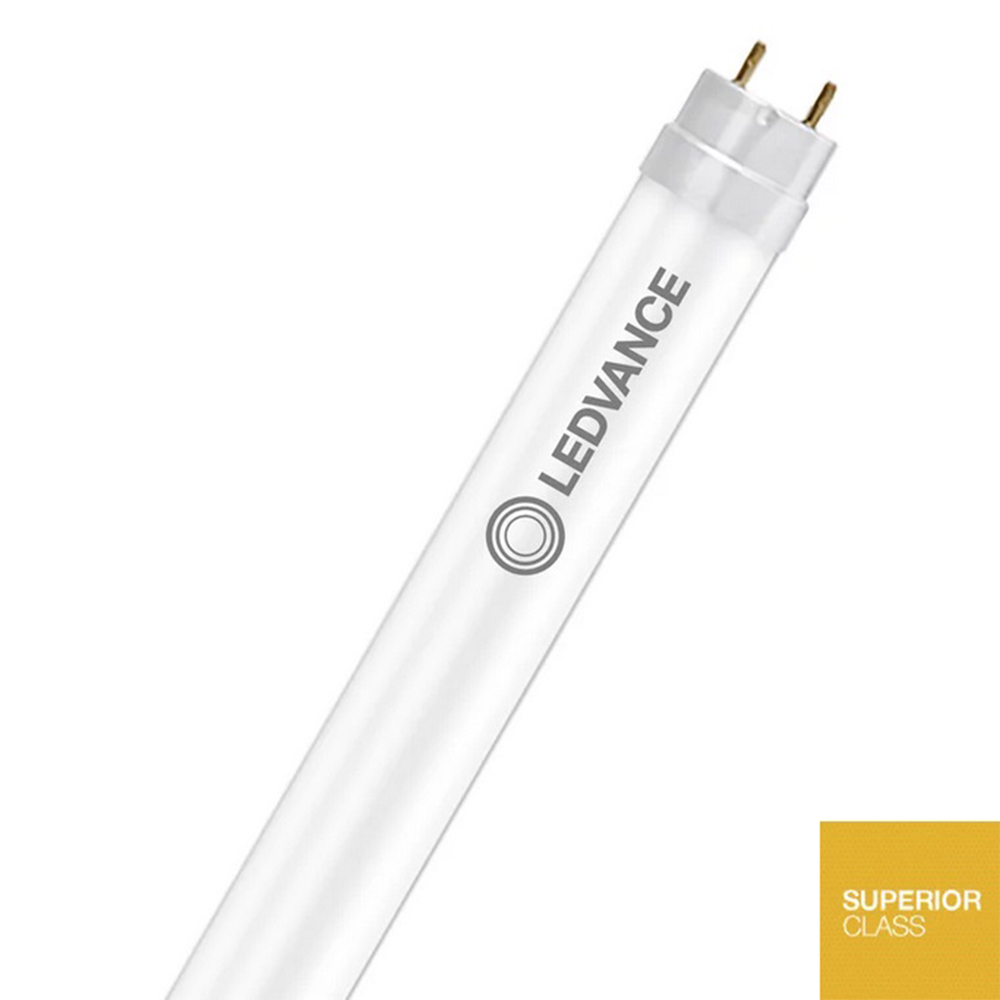

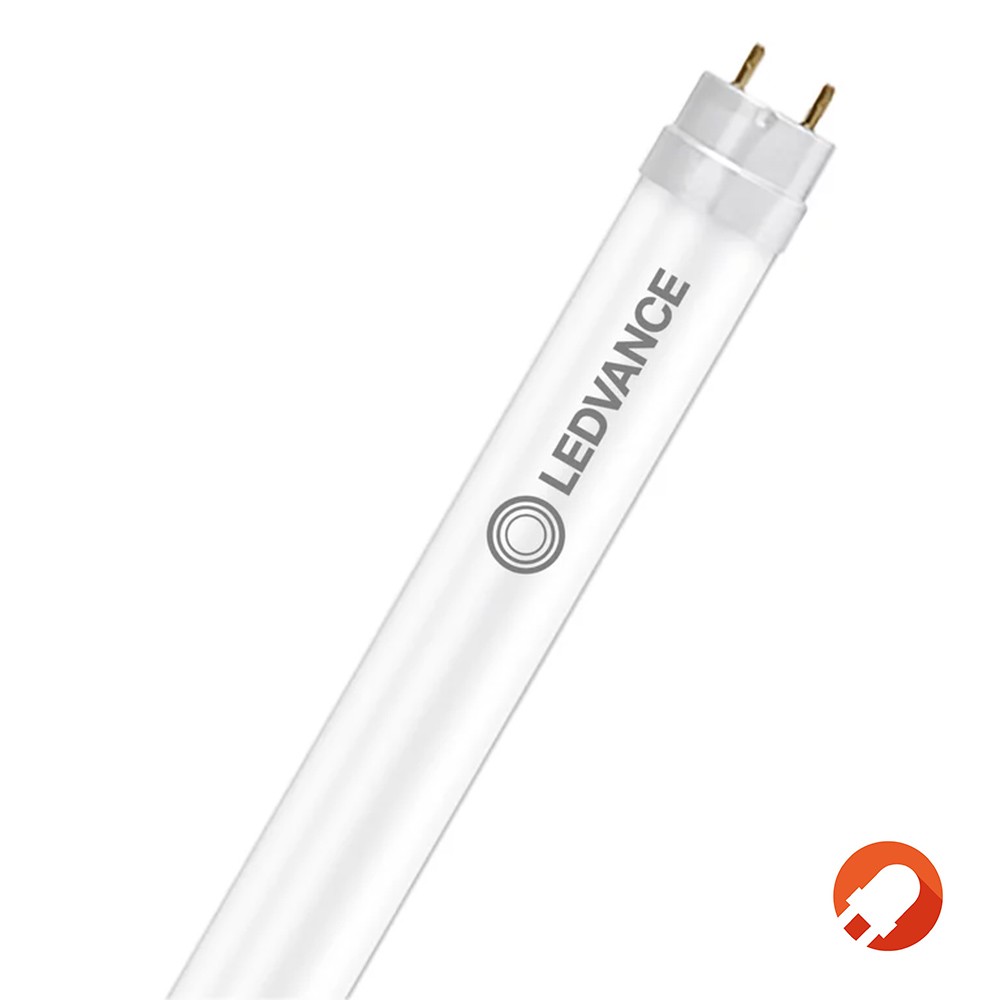

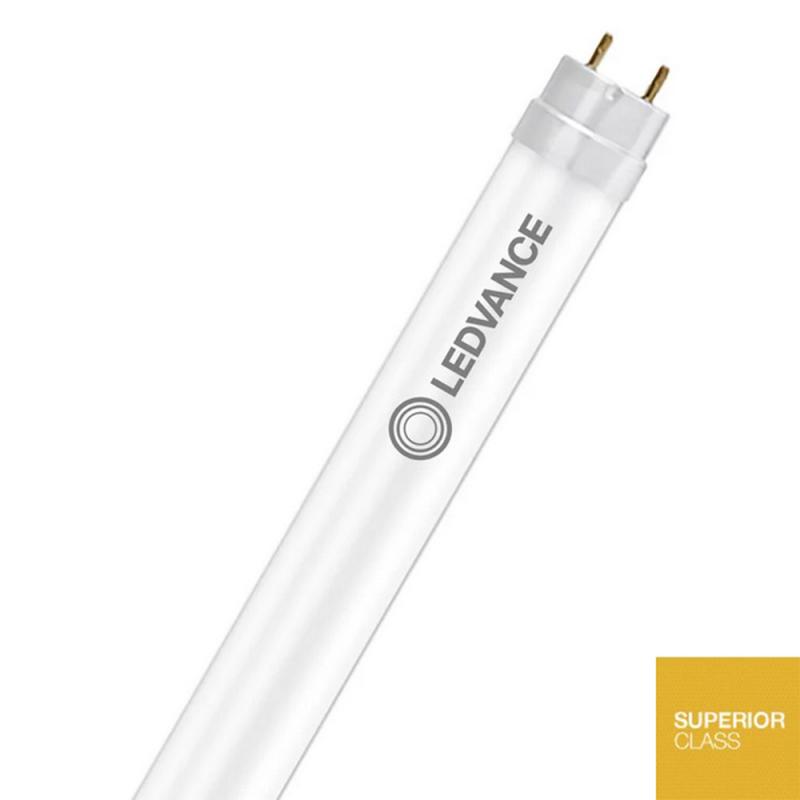

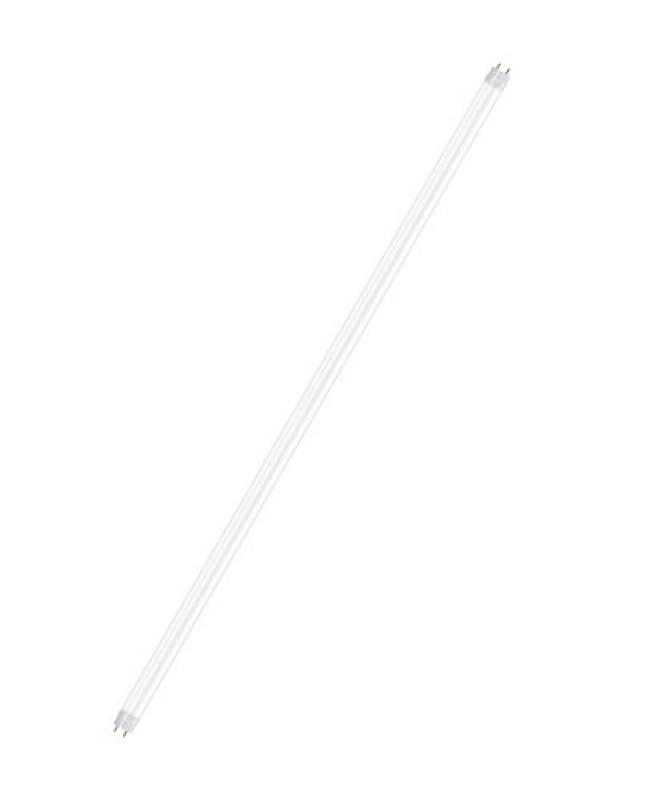

LED-Röhre der neuen Generation - verbesserte Effizienz

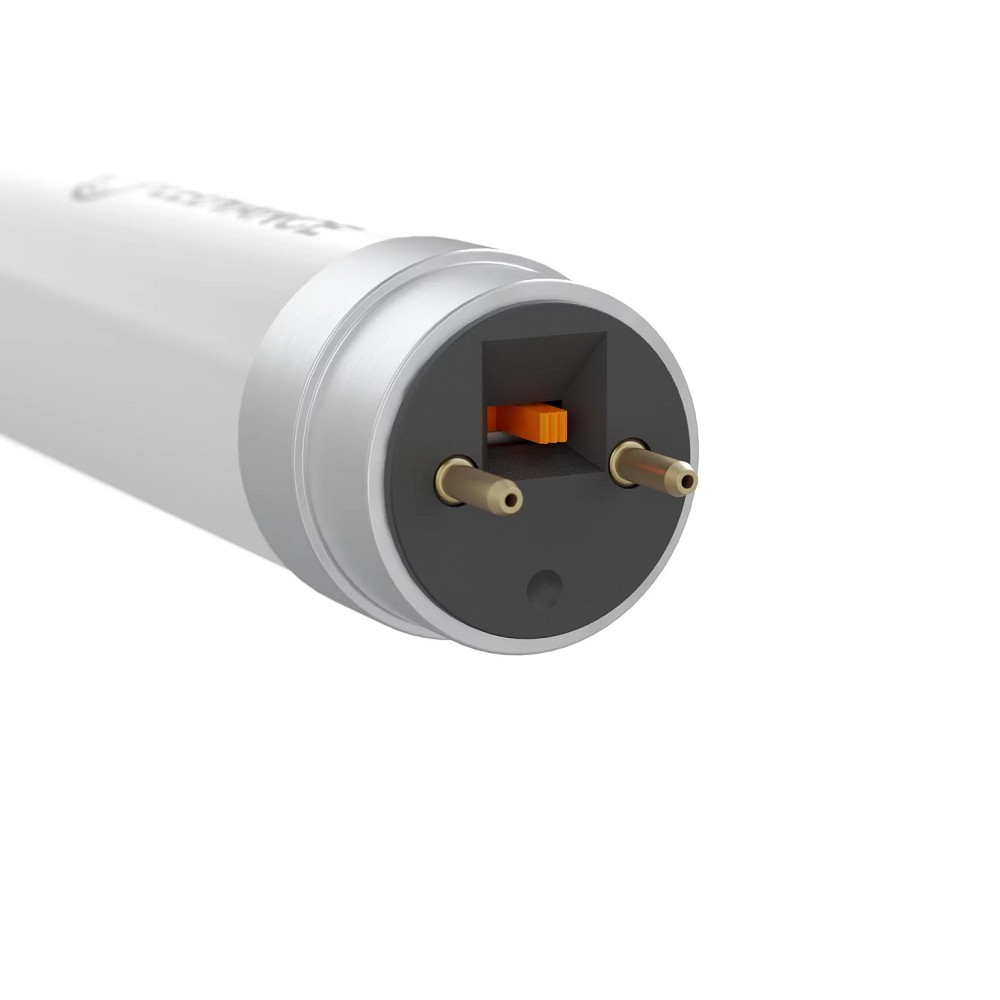

Sehr vielseitig durch wählbare Leistungs- / Lumenstufen - Schalter am Röhrenende
Die Marke LEDVANCE ist der ehemalige OSRAM Geschäftsbereich für die Allgemeinbeleuchtung.
- inkl. Ersatz-Starter
- Betrieb an KVG1) , VVG2) oder 230 V Netzspannung.
- Nicht geeignet für den Betrieb an EVG3)
Leistungsstarke LED-Röhre für elektromagnetische Vorschaltgeräte (KVG/VVG) und Netzspannung,
Splitterschutz
Produktvorteile
- Energieeinsparung von bis zu 71 % (gegenüber T8 Leuchtstofflampe)
- Einfacher, schneller und sicherer Lampenaustausch mit oder ohne Umverdrahtung
- Sehr vielseitig durch wählbare Leistungs- / Lumenstufen (1200 mm, 1500 mm)
- Kein Durchhängen dank Glastechnik
- Unterstützen bei der Umsetzung der HACCP-Konzepte von der Produktion bis hin zur Warenpräsentation
- Sehr hohe Schaltfestigkeit
- Volle Helligkeit ohne Aufwärmphase, deswegen ideal geeignet in Kombination mit Sensorik
- Auch geeignet für den Betrieb bei niedrigen Temperaturen
Anwendungsgebiete
- Allgemeinbeleuchtung in Umgebungstemperaturen von -20…+50°C
- Beleuchtung in industrieller Fertigung
- Verkehrszonen und Korridore
- Supermärkte und Warenhäuser
- Industrie
Produkteigenschaften
- LED-Ersatz für herkömmliche T8-Leuchtstofflampen mit G13 Sockel in KVG Leuchten oder an Netzspannung
- Multi Lumen Funktion: 2 Leistungsstufen wählbar (1200 mm, 1500 mm)
- LED-Röhre aus Glas mit Splitterschutz für Anwendungen z.B. in der Lebensmittelindustrie
- ENEC 10 VDE-Zeichen
- Einzel- und Tandembetrieb an konventionellem Vorschaltgerät (Versionen ≤ 0.9 m)
- Extrem lange Lebensdauer: bis zu 100.000 h
- Schutzart: IP20
- Quecksilberfrei und RoHS-konform
- Flimmerarm nach EU 2019/2020 (SVM ≤ 0,4 / PstLM ≤ 1)
Technische Ausstattung
- Geeignet für den Betrieb mit verlustarmen und konventionellen Vorschaltgeräten
Rechtshinweis
- Beim Austausch gegen eine T8-Leuchtstofflampe hängen Gesamtenergieeffizienz und Lichtverteilung von der Bauart der Anlage ab.
Sicherheitshinweise
- Nicht für den Betrieb mit elektronischem Vorschaltgerät geeignet.
- Der Einsatz in Außenanwendungen ist in geeigneten Feuchtraumleuchten gemäß Datenblatt und Installationsanleitung möglich.
- Nicht geeignet für Notbeleuchtung.
- Netzstrom vor der Installation trennen.
|
|---|
| Fassung/ Sockel | G13 / T8 |
| Leistung | 14,0 W / 11,3 W |
| Spannung | 220-240 V |
| Dimmbar | Nein |
| Energieeffizienzklasse* | C |
| Gewichteter Energieverbrauch | 14 kWh/1000h |
| Netzleistungsfaktor ? | 0,9 |
| Lichttechnische Daten |
| Entspricht herkömml.Lampe | - W |
| Lichtstrom | 2600 lm / 2100 lm |
| Ausstrahlungswinkel | 190° |
| Lichtfarbe | Neutralweiß / 4000K |
| Farbwiedergabeindex | 80 Ra |
| Startzeit | <0,5 s |
| Aufwärmzeit (60 %) | <0,5 s |
| Standardabweichung des Farbabgleichs | <=5 sdcm |
| Maße & Gewicht |
| Abmessungen | Ø 26,7 mm x 1212 mm |
| Gewicht | 215 g |
| Lebensdauer | |
| Maximale Temperatur am Tc-Punkt | 75 °C |
| Anzahl der Schaltzyklen | 200.000 |
| Nennlebensdauer | 100.000 Std |
| Lichtstromerhalt nach Nennlebensdauer | 0,7 |
| Materialien |
| Quecksilberfrei | Ja |
| Fachgerecht zu entsorgen nach WEEE | Ja |
| * A (höchste Effizienz), G (geringste Effizienz) |
1) KVG - konventionelles Vorschaltgerät (mit Starter)
2) VVG - verlustarmes Vorschaltgerät (mit Starter)
3) EVG - elektronisches Vorschaltgerät (ohne Starter)
Daten ausführlicher
Elektrische Daten
Nennleistung 14,0 W / 11,3 W
Bemessungsleistung 14.00 W
Nennspannung 220…240 V
Betriebsart KVG/VVG, Netzspannung
Nennstrom 65mA / 50 mA
Stromart Wechselstrom (AC)
Geeignet für Gleichstrombetrieb Ja
Eingangsspannung DC 186…260 V
Betriebsfrequenz 50/60 Hz
Netzfrequenz 50/60 Hz
Max. Anzahl Lampen an LS-Schalter B10 A 69
Max. Anzahl Lampen an LS-Schalter B10 A - KVG/VVG ohne Kompensation 30
Max. Anzahl Lampen an LS-Schalter B10 A - KVG/VVG mit Kompensation 14
Max. Anzahl Lampen an LS-Schalter B16 A 110
Max. Anzahl Lampen an LS-Schalter B16 A - KVG/VVG ohne Kompensation 48
Max. Anzahl Lampen an LS-Schalter B16 A - KVG/VVG mit Kompensation 23
Oberschwingungsgehalt < 20 %
Netzleistungsfaktor λ 0,90
Photometrische Daten
Lichtstrom 2600 lm / 2100 lm
Lichtausbeute 185 lm/W
Lichtstromerhalt am Ende der Nennlebensdauer 0.70
Lichtfarbe (Bezeichnung) Kalt weiß
Farbtemperatur 4000 K
Farbwiedergabeindex Ra 80
Lichtfarbe 840
Standardabweichung des Farbabgleichs ≤5 sdcm
Bemessungs-LLMF bei 6.000 h 0.80
Flimmer-Messgröße (Pst LM) 1
Messgröße für Stro-boskop-Effekte (SVM) 0.4
Adjustable attributes
Nennleistung Farbtemperatur Lichtstrom Lichtausbeute
14 W 4000 K 2600 lm 185 lm/W
11.3 W 4000 K 2100 lm 185 lm/W
Lichttechnische Daten
Ausstrahlungswinkel 190 °
Aufwärmzeit (60 %) ‹ 0.50 s
Startzeit < 0.5 s
Maße & Gewicht
Gesamtlänge 1212.00 mm
Länge mit Sockel jedoch ohne Sockelstift 1200.00 mm
Durchmesser 26,70 mm
Rohrdurchmesser 25,8 mm
Maximaler Durchmesser 28 mm
Produktgewicht 215,00 g
Temperaturen & Betriebsbedingungen
Umgebungstemperaturbereich -20…+50 °C 1)
Maximale Temperatur am Messpunkt tc 75 °C
Betriebstemperatur nach IEC 62717 46 °C 2)
1) Umgebungstemperatur der Lampe - bei geschlossenen Leuchten: Temperatur innerhalb der Leuchte
2) Tp-bewertet. Der Tp-Punkt stimmt mit dem Tc-Punkt überein – auf dem Gerät markiert
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 100000 h
Bemessungslebensdauer L80/B50 bei 25 °C 100000 h
Anzahl der Schaltzyklen 200000
Lichtstromerhalt am Ende der Wartung 0.70
Bem.-Lampenüberlebensfaktor bei 6.000 h ≥ 0.90
Zusätzliche Produktdaten
Sockel (Normbezeichnung) G13
Quecksilbergehalt der Lampe 0.0 mg
Quecksilberfrei Ja
Anmerkung zum Produkt Verfügbar ab Juni 2025
Zusatzfunktion MULTI LUMEN
Einsatzmöglichkeiten
Dimmbar Nein
Zertifikate & Standards
Energieeffizienzklasse B 1)
Energieverbrauch 14.00 kWh/1000h
Schutzart IP20
Normen CE, UKCA, EAC, ENEC, VDE
Photobiologische Risikogruppe gemäß EN62778 RG0
1) Energieeffizienzklasse auf einer Skala von A (höchste Effizienz) bis G (niedrigste Effizienz)
Länderspezifische Informationen
Bestellnummer LEDTUBE T8 EM S
LOGISTISCHE DATEN
Lagertemperaturbereich -20…+80 °C
