3-Phasen Schienenleuchten, SLV EUTRAC kompatibel

3-Phasen Stromschienenleuchten
SLV 175064 Endkappe für S-TRACK 3P.- Schiene silber
0,98 EUR
0,82 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
0,82 EUR zzgl. 19% MwSt.
SLV 1001520 EUTRAC L-Verbinder Erde aussen verkehrsweiss
34,69 EUR
29,15 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
29,15 EUR zzgl. 19% MwSt.
SLV 145674 EUTRAC L-Verbinder Erde aussen, silbergrau
34,69 EUR
29,15 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
29,15 EUR zzgl. 19% MwSt.
SLV 145524 EUTRAC Einspeiser, rechts, silbergrau
10,34 EUR
8,69 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
8,69 EUR zzgl. 19% MwSt.
SLV 1001533 EUTRAC Einspeiser für 3-Phasen Einbauschiene verkehrsweiss Erde links
17,18 EUR
14,44 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
14,44 EUR zzgl. 19% MwSt.
SLV 145664 EUTRAC Längsverbinder mit Einspeisemöglichkeit, silbergrau
41,23 EUR
34,65 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
34,65 EUR zzgl. 19% MwSt.
SLV 145601 EUTRAC Stossstellenverbinder für 3-Phasenschiene, weiss
6,55 EUR
5,50 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
5,50 EUR zzgl. 19% MwSt.
SLV 175094 Längsverbinder mit Einspeise- möglichkeit für S-TRACK 3P.- Schiene silber
16,36 EUR
13,75 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
13,75 EUR zzgl. 19% MwSt.
SLV 175140 T-Verbinder für S-TRACK 3P.- Schiene Erde R-Version schwarz
20,17 EUR
16,95 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
16,95 EUR zzgl. 19% MwSt.
SLV 1001382 Mini-Verbinder für S-TRACK 3P.-Schiene isoliert verkehrsweiß
4,12 EUR
3,46 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
3,46 EUR zzgl. 19% MwSt.
SLV 175120 L-Verbinder für S-TRACK 3P.- Schiene Erde R-Version schwarz
16,81 EUR
14,13 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
14,13 EUR zzgl. 19% MwSt.
SLV 1004939 S-TRACK DALI Abdeckung Schiene schwarz 2m
-10%
Statt 3,90 EUR
Nur 3,51 EUR

2,95 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
2,95 EUR zzgl. 19% MwSt.
SLV 175210 Leuchtenadapter mechanisch für S-TRACK 3P.-Schiene schwarz
8,47 EUR
7,12 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
7,12 EUR zzgl. 19% MwSt.
SLV 1001525 EUTRAC Schienen Steckdose verkehrsweiss
51,71 EUR
43,45 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
43,45 EUR zzgl. 19% MwSt.
SLV 1004940 S-TRACK DALI Abdeckung Schiene weiß 2m
-10%
Statt 3,90 EUR
Nur 3,51 EUR

2,95 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
2,95 EUR zzgl. 19% MwSt.
SLV 145680 EUTRAC L-Verbinder Erde innen, schwarz
35,63 EUR
29,94 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
29,94 EUR zzgl. 19% MwSt.
SLV 175080 Mini-Verbinder für S-TRACK 3P.-Schiene schwarz
4,24 EUR
3,56 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
3,56 EUR zzgl. 19% MwSt.
SLV 175141 T-Verbinder für S-TRACK 3P.- Schiene Erde R-Version weiß
9,16 EUR
7,70 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
7,70 EUR zzgl. 19% MwSt.
SLV 1001386 L-Verbinder für S-TRACK 3P.- Schiene Erde außen verkehrsweiß
16,36 EUR
13,75 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
13,75 EUR zzgl. 19% MwSt.
SLV 1001387 T-Verbinder für S-TRACK 3P.- Schiene Erde links verkehrsweiß
19,64 EUR
16,50 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
16,50 EUR zzgl. 19% MwSt.
SLV 1001435 TEC KALU Abhängeset schwarz
34,69 EUR
29,15 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
29,15 EUR zzgl. 19% MwSt.
SLV 1001521 EUTRAC L-Verbinder Erde innen verkehrsweiss
34,69 EUR
29,15 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
29,15 EUR zzgl. 19% MwSt.
SLV 145684 EUTRAC L-Verbinder Erde innen, silbergrau
34,69 EUR
29,15 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
29,15 EUR zzgl. 19% MwSt.
SLV 145604 EUTRAC Stossstellenverbinder für 3-Phasenschiene, silbergrau
11,72 EUR
9,85 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
9,85 EUR zzgl. 19% MwSt.
SLV 175054 Einspeiser für S-TRACK 3P.- Schiene R-Version silber
7,85 EUR
6,60 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
6,60 EUR zzgl. 19% MwSt.
SLV 175131 T-Verbinder für S-TRACK 3P.- Schiene Erde L-Version weiß
7,85 EUR
6,60 EUR zzgl. 19% MwSt.
inkl. 19% MwSt. zzgl. Versand
6,60 EUR zzgl. 19% MwSt.
Zeige 145 bis 192 (von insgesamt 561 Artikeln)

Der Alleskönner in Sachen Beleuchtung: 3-Phasen-Schienen

Was ist ein 3-Phasen-Schienen System?

Bei diesem System werden 3 Stromleitungen mit einer Spannung von 230 V eingesetzt. Damit stehen drei Stromkreise zur Verfügung, die jeweils mit 16A belastbar sind und einzeln schaltbar sind.

Vorteile des Systems - starke Argumente!

Durch die 3 Stromkreise kann das Licht sehr individuell gesteuert werden. Entweder es wird nur ein Stromkreis eingeschaltet und damit leuchtet nur eine vorher festgelegte Anzahl an Schienenstrahlern oder man schaltet noch den 2 und/ oder 3 Stromkreis hinzu, wodurch der Raum stärker ausgeleuchtet wird.
Bei jedem Strahler wird bei der Montage die Phase (Stromkreis 1-3) am Rädchen vom Adapter eingestellt.

Ein weiterer Vorteil besteht darin, daß nur eine Stromquelle benötigt wird und der Strom und das Licht über die Schienen im ganzen Raum verteilt werden kann. Es können lange Räume, wie auch winkelige Räume beleuchtet werden. Daher wird dieses System seit vielen Jahren gerne im Wohnbereich genutzt und erfreut sich weiterhin starker Beliebtheit. Dimmbar des Systems mit herkömmlichen Phasenabschnitt- und Phasenanschnittdimmern ist ebefalls optional möglich, vorausgesetzt daß die eingesetzten Strahler dimmbar sind.

Eine Vielzahl von unterschiedlichen Lampen können in das System integriert werden (Strahler, Spots, Panels, Deckenlampen, Hängeleuchten). Bei den Pendelleuchten ist eine Abhängung auf das gewünschte Maß möglich.

Erfolgsstory im gewerblichen Bereich

Im gewerblichen Bereich, zum Beispiel in Verkaufsräumen, kann eine große Anzahl von Stromschienenstrahlern gleichmäßig verteilt an drei Stromkreisen verwendet werden. Eine optimale Beleuchtung der Verkaufsprodukte wird dadurch möglich - was will ein Händler mehr..... Aber auch Ausstellungsflächen in Museen und Galerien, Arbeitsflächen im Messebau, in Büros und in Kantien, in Kanzeleien und Artzpraxen können damit sehr gut beleuchtet werden.

Die Flexibilität und die 3 verschiedenen Schaltungen mit nur einem Stromanschluß machen dieses System umschlagbar. Individuelle Lichtlösungen sind schier grenzenlos möglich.

Die Leuchten der Schiene werden dort eingesetzt, wo Sie speziell gebraucht werden. Das hilft zudem Strom zu sparen. Ein Trafo wird nicht benötigt. Das Drei-Phasen-System ist für die Decken- und Wandmontage einsetzbar.

Kompatibilität

Oft taucht bei unseren Kunden die Frage auf, ob die Systeme miteinander kombiniert werden können, insbesondere, ob in die vorhandenen 3-Phasen-Schienen auch Leuchten anderer Hersteller eingesetzt werden können. Grundsätzlich sind die Schienen mit 3-Phasen Strahlern anderer Hersteller vereinbar, wie zum Beispiel Erco, Ivela, Eutrac, Staff, SLV und Global. Grundsätzlich sind die verwendeten Adapter genormte Euroadapter. Allerdings sind die einzelnen 3-Phasen-Schienenkomponenten (Leuchten mit Adapter) für sich nicht genormt und können nicht kombiniert werden.

Bitte beachten Sie: Die Komponneten der SLV 3-Phasen-Schienen sind nicht kompatibel mit den Schienen von Staff/Zumtobel, Neuco, Lytespan 3, Mela und Nordlux.

Beleuchtungsmöglichkeiten

Die Leuchten der Schienen können mit Strahlern bestückt werden, um so punktuell Lichtakzente setzen zu können oder mit Leuchten, die ihr Licht mit breitem Winkel ausstrahlen. So wird der ganze Raum beleuchtet. Zusätzlich können die Schienen mit Pendelleuchten bestückt werden, um zum Beispiel einen Tisch zu beleuchten.
Die Kombination von Strahlern mit engem Abstrahlwinkel und Allgemeinleuchten mit weitem Winkel macht das System so interessant. Mit durchdachten Einzelkomponenten sind viele Lichtszenarien möglich.

Vielfalt der Schienenkomponenten

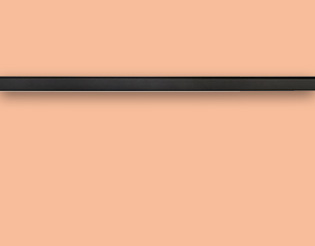

Die Schienen gibt es in unterschiedlichen Längen. Diese können mit Hilfe von Verbindern erweitert oder fachmännisch gekürzt werden. Die Lampen für die Schienen gibt es in runder oder eckiger Ausführung, die Schienen zumeist als Aufbauschiene, alternativ auch als Einbauschiene für abgehängte Decken. Eine große Farbauswahl rundet die Vielfalt ab.

Unser Angebot für Sie

Wir führen eine Vielzahl an 3-Phasenstromschienen, Leuchten als Strahler, Pendel oder Panel und Zubehör - Verbinder, Einspeiser und Adapter. Bewährt haben sich insbesondere die 3-Phasen-Stromschienen "EUTRAC" vom Hersteller SLV.
Achten Sie darauf, daß Sie alle Komponenten für das Schienensystem sorgfältig planen. Dazu gehören neben den Schienen und Leuchten auch die Verbinder, die dafür sorgen, daß der Strom in der ganzen Schiene verteilt wird. Der Einspieser sorgt als Überbrückung zwischen Stromkabel und Schiene. Endkappen benötigen Sie, um die Schienenenden optisch schön zu verschließen.

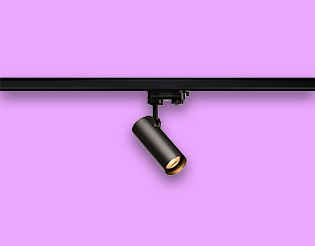

Einsetzen der Schienen-Leuchten

Beim Installieren des Schienenstrahlers achten Sie bitte auf die Führungsnut. Der Leuchtkopfadapter muß vorsichtig in die Führung eingesetzt werden.
Ist der Adapter in der Schiene, arretieren Sie ihn mittels des Arretierungshebels.
Bei dem Strahler werden die Phasen am Rädchen vom Adapter eingestellt. So wird jedem einzelnen Leuchtenkopf eine bestimmter Stromkreis zugeordnet.

Versetzen der Strahler

Die Leuchte des Systems kann einfach an einer anderen Stelle der Schiene platziert werden.
Phasen-Drehschalter am Adapter auf Position 0 stellen, Lösen des Arretierungshebels des Stromschienenstrahlers und vorsichtiges Kippen des Strahles, um den Arretierungshebel von der Schiene weg bewegen zu können.

Belastbarkeit der Schienen

  • alle 20cm mit 2 kg, sofern Entfernung der Befestigungspunkte maximal 1m,
  • alle 20cm mit 5 kg, sofern Entfernung der Befestigungspunkte maximal 50cm
  • maximale Belastung des Schienensystem 4000 Watt

Allgemeine Tipps zur Montage - benötigtes Material

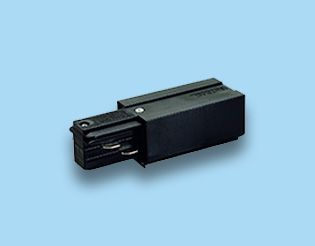

  • Einspeiser: Diese gibt es in verschiedenen Varianten, für an den Anfang, die Mitte oder das Ende der Schiene.

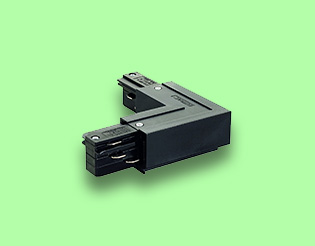

  • Verbinder: den Eckverbinder, den Längsverbinder, den X-Verbinder, den T-Verbinder - alle jeweils auch mit Einspeiser. Mit einem elektrischen und flexiblen Verbinder wird die Schiene verlängert ohne daß diese neu eingespeist werden muss.

Die Auswahl des richtigen Einspeisers und Verbinders hängt davon ab, in welcher Variante das Schienensystem montiert werden und wo die Einspeisung des Stromes erfolgen soll.

  • Montageclip: Anschrauben an die Decke, dann Einclipsen der Schiene
  • Endkappe: für die offenen Enden der Schiene

Dieses Material, die Schienen und die Leuchten können Sie bei uns im Shop finden.

Planungshilfe für die 3-Phasen Stromschiene

Aufbauvariante mit Verlauf des Erdungsleiters (rote Linie) beim Eck-Verbinder, beim T-Verbinder und beim Einspeiser:

Gerne stehe wir Ihnen mit unserem Rat zur Seite, so dass Sie für Ihr Projekt die optimale Beleuchtungslösung finden können. Schreiben Sie uns am Besten eine e-Mail an info@led-centrum.de oder nutzen unser Kontaktformular.
