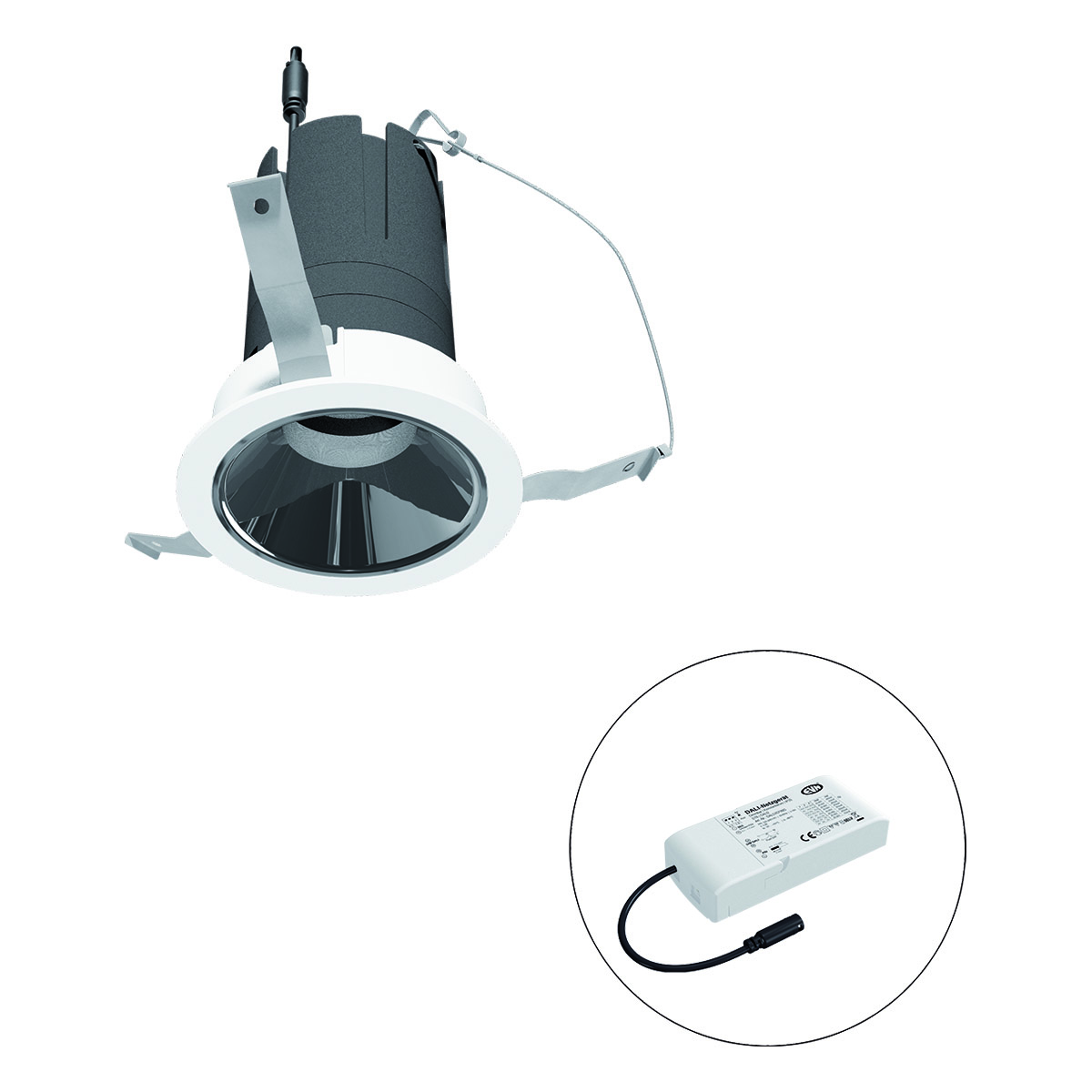

EVN F01R11SM1327L24D COB-LED Deckeneinbauleuchte
Die EVN F01R11SM1327L24D COB-LED Deckeneinbauleuchte verbindet moderne LED-Technik mit professioneller Lichtsteuerung. Die hochwertige COB-LED erzeugt ein homogenes Lichtbild mit ausgezeichneter Farbwiedergabe und eignet sich optimal für anspruchsvolle Innenbeleuchtung.
Durch die warmweiße Lichtfarbe von 2700K entsteht eine angenehme und wohnliche Lichtstimmung. Der enge 24° Abstrahlwinkel ermöglicht eine besonders präzise Lichtlenkung und setzt Produkte, Möbel, Bilder oder architektonische Elemente gezielt in Szene.
Das weiße Aluminiumgehäuse mit Oberfläche ähnlich RAL9003 integriert sich dezent in unterschiedlichste Deckenbereiche. Das integrierte, austauschbare LED-Betriebsgerät sorgt für eine langlebige Nutzung und erleichtert Wartungsarbeiten.
Dank DALI- und DALI-2-Kompatibilität lässt sich die Leuchte komfortabel in professionelle Lichtsteuerungssysteme integrieren. Die hohe Farbwiedergabe CRI92 sorgt für eine natürliche Darstellung von Farben und Details.
TECHNISCHE DATEN
• Hersteller: EVN
• Artikelnummer: F01R11SM1327L24D
• EAN: 4037293036375
• Leistung: 13 W
• Lichtstrom: 1486 lm
• Lichtfarbe: 2700 K warmweiß
• Farbwiedergabeindex: CRI92
• Farbkonsistenz: SDCM2
• Lebensdauer: L90B10 bei 50.000 Stunden
• Lichtausbeute: 110 lm/W
• Ausstrahlungswinkel: 24° engstrahlend
• Reflektor: hochglänzend
• Reflektorfarbe: Chrom
• Dimmung: DALI, DALI-2
• Dimmbar: Ja
• Lichtverteilung: symmetrisch
• Lichtaustritt: direkt
• Blendbegrenzung: UGR19
• Bildschirmarbeitsplatztauglich nach EN 12464-1: Ja
• Betriebsspannung: 220-240 V AC + 180-250 V DC
• Frequenz: 50/60 Hz
• Leistungsfaktor: 0,95
• Schutzart: IP20
• Schutzklasse: II
• Betriebsgerät: LED-Betriebsgerät stromgesteuert
• Betriebsgerät austauschbar: Ja
• Anschlussart: Steckklemme
• Anschlussquerschnitt: 0,50–2,50 mm²
• Leuchtmittel: LED integriert
• Austausch der Lichtquelle: durch Fachkraft möglich
• Gehäusematerial: Aluminium
• Gehäusefarbe: Weiß ähnlich RAL9003
• Oberfläche: pulverbeschichtet
• Montageart: Deckeneinbau
• Befestigung: Blattfeder
• Verstellbarkeit: drehbar
• Umgebungstemperatur: -20 °C bis +40 °C
• Garantie: 5 Jahre

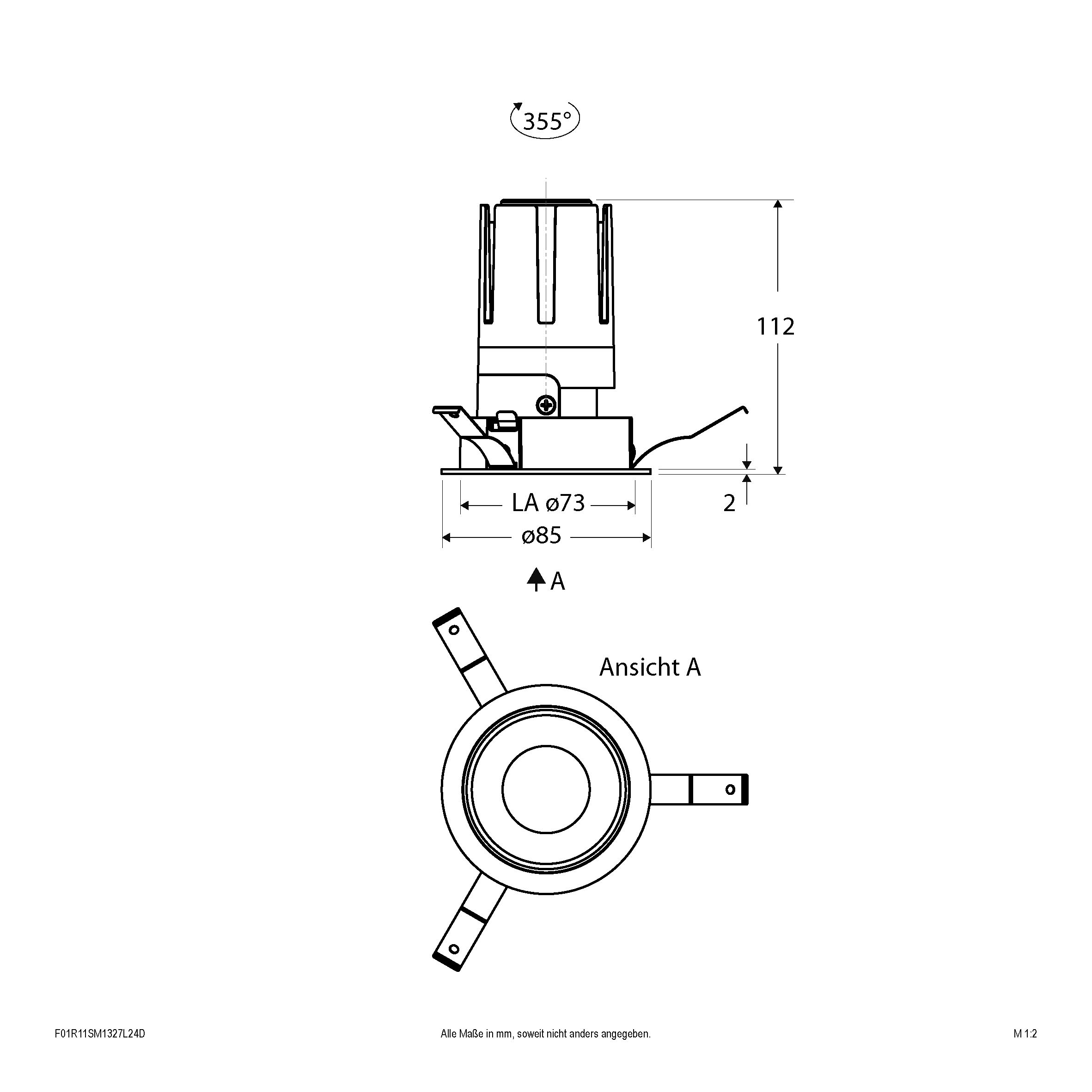

MAẞE
• Form: Rund
• Außendurchmesser: 85 mm
• Durchmesser: 85 mm
• Höhe/Tiefe: 112 mm
• Abmessung: 85 x 85 x 112 mm
• Einbauhöhe: 115 mm
• Einbaudurchmesser: 73 mm
EINSATZBEREICHE
• Wohnbereiche und moderne Innenräume
• Hotels und Gastronomie
• Verkaufsräume und Shops
• Ausstellungen und Galerien
• Büros und Besprechungsräume
• Flure und Eingangsbereiche
• Architekturbeleuchtung
• Akzentbeleuchtung und Objektinszenierung
EXPERTENBEWERTUNG
Unsere Lichtexperten empfehlen die EVN F01R11SM1327L24D für hochwertige Beleuchtungsprojekte mit professioneller Steuerung. Der präzise 24° Lichtkegel ermöglicht eine gezielte Inszenierung, während CRI92 für eine besonders natürliche Farbwiedergabe sorgt. Durch die DALI-2-Kompatibilität, die langlebige COB-LED-Technik und das austauschbare Betriebsgerät bietet diese Einbauleuchte eine zukunftssichere Lösung für anspruchsvolle Innenbeleuchtung.
