OSRAM SPOT FIX SP FIX P 8W 930 PS DIM IP44 WT
Der OSRAM SPOT FIX SP FIX P 8W 930 PS DIM IP44 WT verbindet eine hochwertige Lichtqualität mit einer flexiblen Leistungsanpassung und einer unkomplizierten Montage. Der Einbaustrahler ist für den festen Einbau in Decken konzipiert und eignet sich besonders für Anwendungen, bei denen eine gleichmäßige und zugleich gezielt ausrichtbare Beleuchtung gewünscht wird.
Mit 3000 K erzeugt der LED-Spot ein angenehmes warmweißes Licht. Der Farbwiedergabeindex Ra 90 sorgt dabei für eine sehr natürliche Farbwiedergabe. Farben und Materialien wirken dadurch deutlich authentischer als bei Leuchten mit einer niedrigeren Farbwiedergabe.
Die Kombination aus 36° Abstrahlwinkel und 680 lm maximalem Lichtstrom macht den Spot besonders interessant für die Akzentbeleuchtung. Gleichzeitig kann die Leistung über den integrierten Multi-Lumen-DIP-Schalter bereits bei der Installation angepasst werden.
Produktvorteile
- Hochwertiger LED-Einbaustrahler für Innenbereiche
- Leistung wählbar zwischen 4 W, 6 W und 8 W
- Bis zu 680 lm
- Warmweißes Licht mit 3000 K
- Sehr gute Farbwiedergabe mit CRI/Ra 90
- Präziser 36° Abstrahlwinkel
- Dimmbar
- Phasenanschnitt/-abschnitt (PHASE CUT)
- MULTI SELECT zur Anpassung der Leistung
- Externer Treiber inklusive
- Bajonettverschluss für einfachen Treiberwechsel
- Werkzeugfreie Anschlussklemmen
- Aluminiumgehäuse
- Weiße Ausführung
- RAL 9016
- IP44 auf der Raumseite
- Rückseitig IP20
- Kompakter Einbaudurchmesser von 68 mm
- Einbautiefe nur 50 mm
- 50.000 Stunden Lebensdauer L70/B50
- 30.000 Schaltzyklen
- 5 Jahre Garantie
- Durchverdrahtung möglich

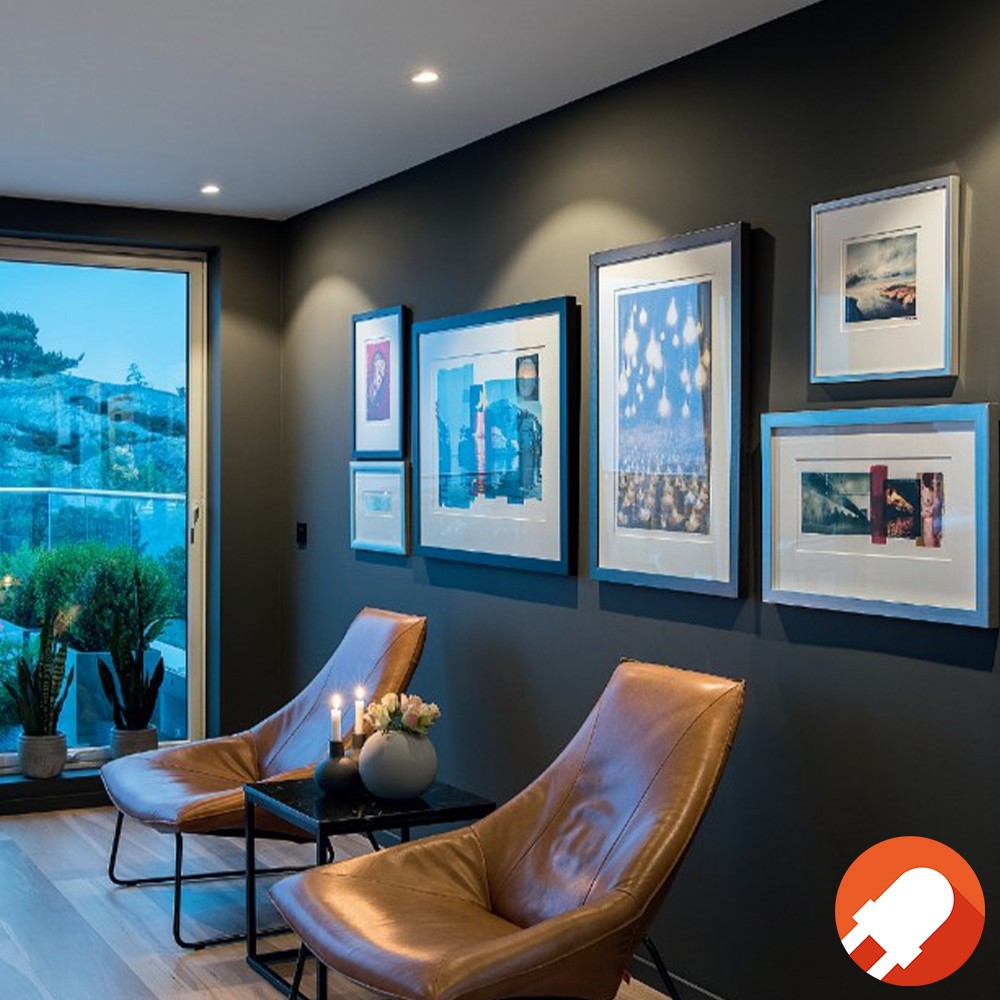

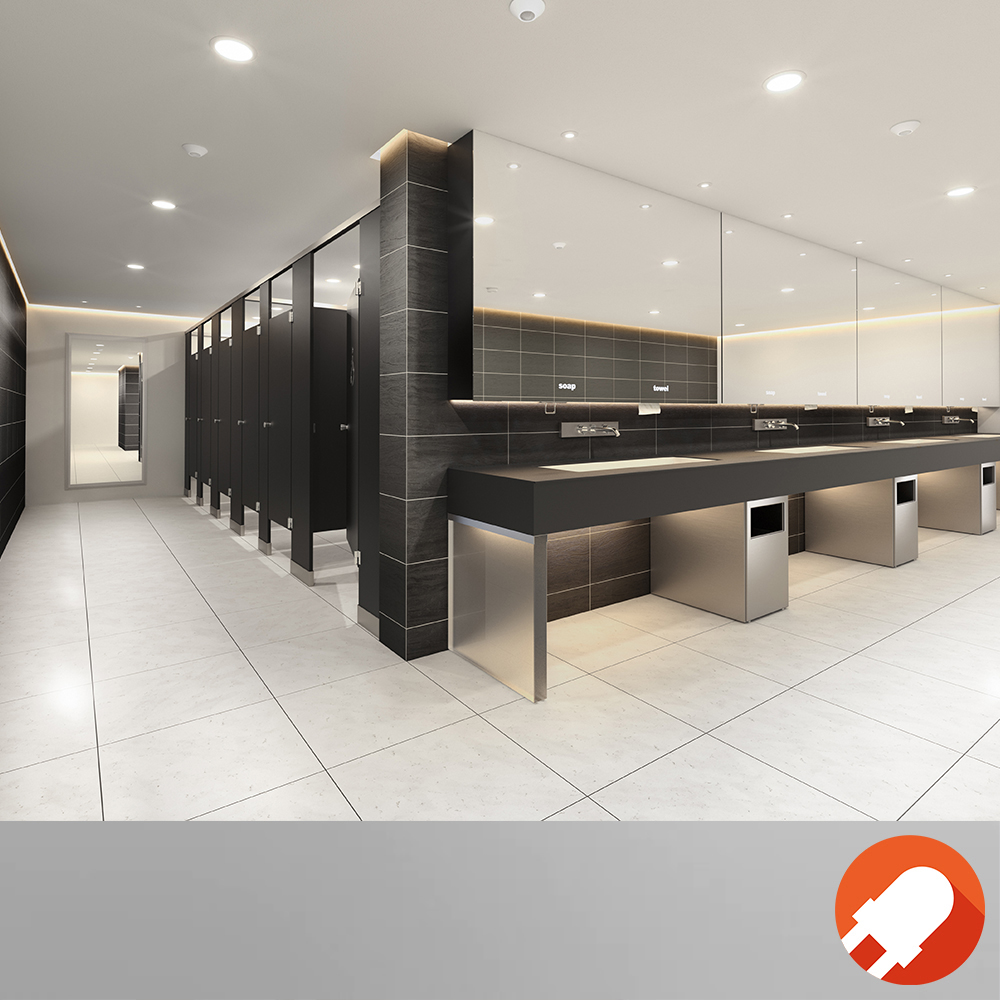

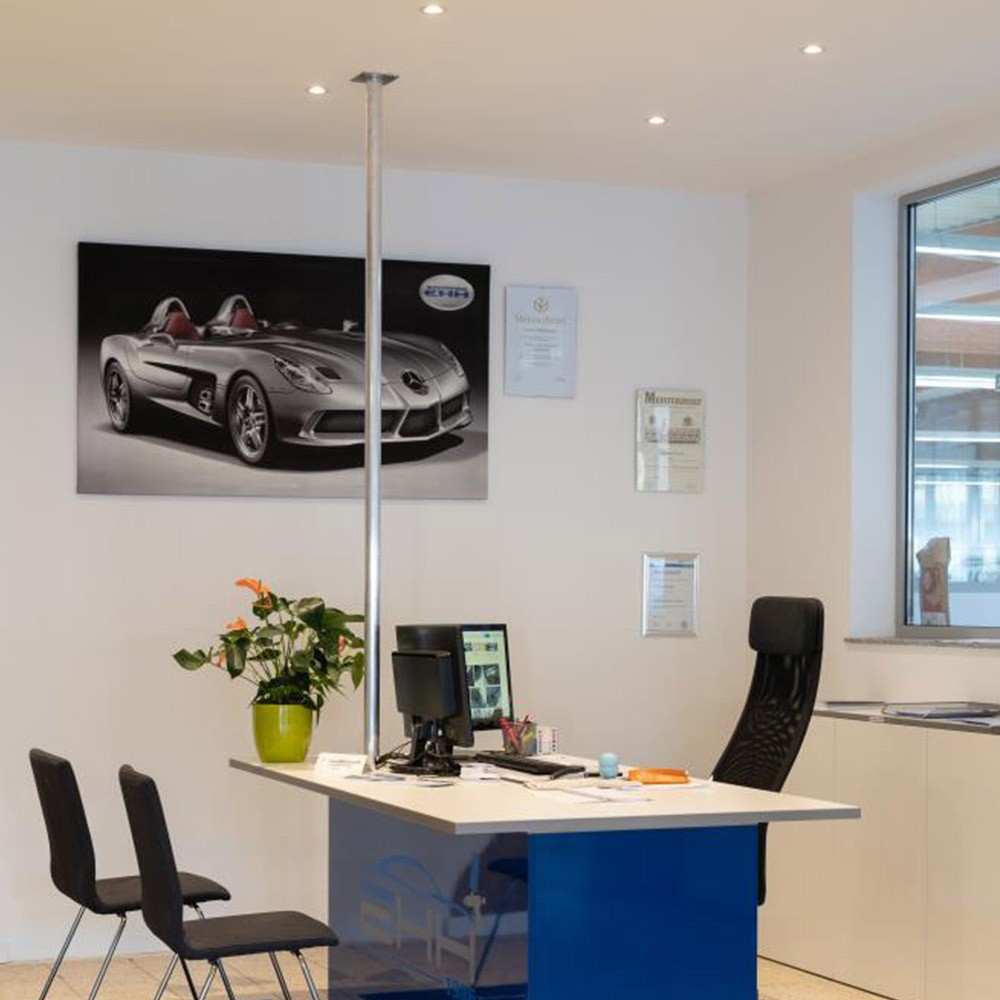

Anwendungsgebiete
Der Einbaustrahler eignet sich für zahlreiche Innenanwendungen und kann sowohl als Grundbeleuchtung als auch zur gezielten Akzentuierung eingesetzt werden.
- Wohnräume
- Wohnzimmer
- Schlafzimmer
- Esszimmer
- Flure
- Korridore
- Hotelzimmer
- Hotelflure
- Bars
- Restaurants
- Verkaufsflächen
- Galerien
- Museen
- Ausstellungsbereiche
- Empfangsbereiche
- Allgemeinbeleuchtung
- Akzentbeleuchtung
- Dekorative Innenbeleuchtung
Durch die hochwertige Farbwiedergabe ist der Spot besonders interessant für Bereiche, in denen Farben und Oberflächen möglichst natürlich erscheinen sollen.
MULTI SELECT – drei Leistungsstufen
Eine besondere Stärke des SPOT FIX ist die MULTI-SELECT-Funktion.
Über einen DIP-Schalter am externen Treiber kann die gewünschte Leistungsstufe während der Installation ausgewählt werden. Zur Verfügung stehen:
Damit kann derselbe Einbaustrahler an unterschiedliche Beleuchtungsanforderungen angepasst werden.
Bei 8 W stehen bis zu 680 lm zur Verfügung. Wird weniger Licht benötigt, kann die Leistung auf 6 W oder 4 W reduziert werden.
Das ist insbesondere bei der Planung größerer Beleuchtungsanlagen praktisch, da nicht zwingend unterschiedliche Leuchtenvarianten für verschiedene Lichtleistungen benötigt werden.
Lichtstrom
Je nach gewählter Leistungsstufe stehen folgende Lichtströme zur Verfügung:
- 4 W: 340 lm
- 6 W: 510 lm
- 8 W: 680 lm
Damit kann die Lichtleistung bereits während der Montage auf den jeweiligen Raum abgestimmt werden.
Die maximale Lichtausbeute beträgt 85 lm/W.
Warmweißes Licht mit 3000 K
Mit einer Farbtemperatur von 3000 K erzeugt der SPOT FIX ein warmweißes und angenehmes Licht.
Diese Lichtfarbe eignet sich besonders für Wohnbereiche, Hotels, Restaurants und Verkaufsumgebungen. Sie wirkt wohnlich, ohne zu gelblich zu erscheinen.
Der Spot kann dadurch sowohl für funktionale Beleuchtung als auch für eine angenehme Atmosphäre eingesetzt werden.
CRI 90 – hochwertige Farbwiedergabe
Der Farbwiedergabeindex Ra 90 ist ein wesentliches Qualitätsmerkmal des Einbaustrahlers.
Farben von Möbeln, Textilien, Dekorationen, Waren und Oberflächen werden dadurch besonders natürlich dargestellt. Das macht den Spot auch für Anwendungen interessant, bei denen die visuelle Qualität der Beleuchtung eine wichtige Rolle spielt.
Der Farbabgleich liegt bei ≤ 3 SDCM, wodurch eine sehr gute Farbkonsistenz erreicht wird.
36° Abstrahlwinkel
Der 36° Abstrahlwinkel sorgt für eine relativ konzentrierte Lichtverteilung.
Damit eignet sich der Spot hervorragend, um beispielsweise Bilder, Wandbereiche, Möbel, Ausstellungsobjekte oder bestimmte Bereiche eines Raumes gezielt hervorzuheben.
Gleichzeitig kann eine größere Anzahl der Einbaustrahler verwendet werden, um eine gleichmäßige Grundbeleuchtung zu erzeugen.
Dimmbar
Der SPOT FIX ist dimmbar und kann über geeignete Phasenanschnitt- beziehungsweise Phasenabschnittsdimmer gesteuert werden.
Dadurch lässt sich die Beleuchtung an unterschiedliche Situationen anpassen. Für konzentriertes Arbeiten kann eine höhere Helligkeit gewählt werden, während für gemütliche Situationen eine reduzierte Lichtleistung sinnvoll sein kann.
Da die Kompatibilität von der verwendeten Dimmertechnik abhängt, sollte vor der Installation geprüft werden, ob der vorhandene Dimmer für die Leuchte geeignet ist.
Externer LED-Treiber
Der Einbaustrahler wird mit einem externen elektronischen Vorschaltgerät beziehungsweise LED-Treiber geliefert.
Der Treiber besitzt die DIP-Schalter für die Auswahl der gewünschten Leistungsstufe.
Durch den Bajonettverschluss kann der externe Treiber bei Bedarf vergleichsweise einfach ausgetauscht werden.
Die Treiberabmessungen betragen:
- Länge: 68 mm
- Breite: 55 mm
- Höhe: 22 mm
- Ausgangsstrom: 180 mA
- Ausgangs-Rippelstrom: < 10 %
Werkzeugfreie Anschlussklemmen
Die elektrische Installation wird durch werkzeugfreie Anschlussklemmen erleichtert.
Der Anschluss erfolgt über Federkraftklemmen. Dadurch lässt sich die Verdrahtung komfortabel und zeitsparend durchführen.
Eine Durchverdrahtung ist ebenfalls möglich.
Kompakter Deckeneinbau
Der SPOT FIX benötigt lediglich einen Einbaudurchmesser von 68 mm.
Die Einbautiefe beträgt 50 mm. Dadurch eignet sich der Strahler auch für Installationen, bei denen nur begrenzter Platz in der Decke vorhanden ist.
Der Außendurchmesser des sichtbaren Leuchtenkörpers beträgt 81 mm, während die Aufbauhöhe beziehungsweise Bauhöhe lediglich 42 mm beträgt.
IP44 für den Innenbereich
Der Einbaustrahler verfügt auf der Raumseite über die Schutzart IP44.
Damit ist die sichtbare Leuchtenseite gegen feste Fremdkörper und Spritzwasser geschützt. Die rückseitige Ausführung ist mit IP20 angegeben.
Der Spot ist für Innenanwendungen vorgesehen und nicht für den ungeschützten Einsatz im Außenbereich geeignet.

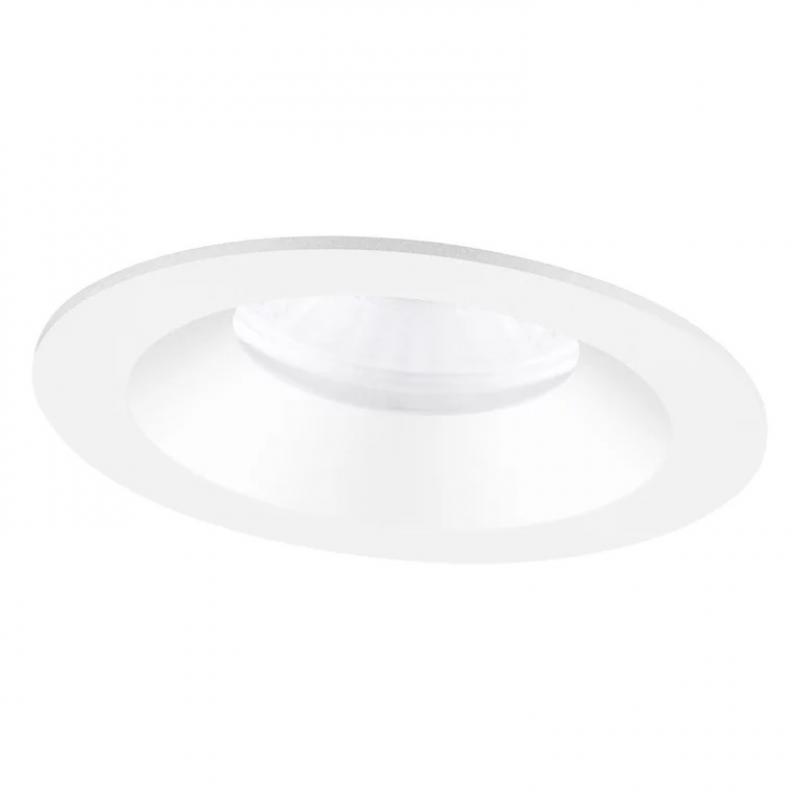

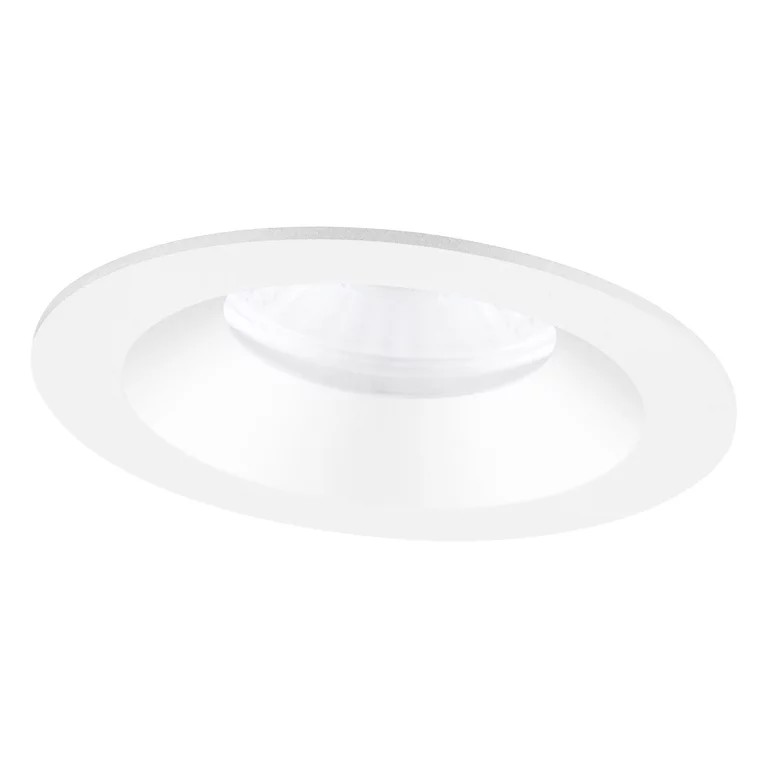

Aluminiumgehäuse in Weiß
Das Gehäuse besteht aus Aluminium und ist weiß ausgeführt.
Die Produktfarbe entspricht RAL 9016. Dadurch lässt sich der Spot unauffällig in weiße Decken integrieren.
Die Abdeckung besteht aus PMMA (Polymethylmethacrylat).
Lebensdauer
Der LED-Einbaustrahler ist auf eine lange Betriebsdauer ausgelegt.
Die angegebenen Lebensdauerwerte betragen:
- L70/B50: 50.000 Stunden
- L80/B10: 41.000 Stunden
- L90/B10: 18.000 Stunden
- Schaltzyklen: 30.000
Damit eignet sich der SPOT FIX auch für Anwendungen mit langen täglichen Betriebszeiten.
Flimmerarmes Licht
Der Einbaustrahler ist als flimmerarm ausgeführt.
Der angegebene Messwert Pst LM liegt unter 1, während der Wert für Stroboskopeffekte (SVM) unter 0,4 liegt.
Dadurch eignet sich die Leuchte auch für Bereiche, in denen eine möglichst ruhige Lichtwirkung gewünscht wird.
Energieeffiziente Alternative zu Halogen
Der LED-Einbaustrahler ist eine energieeffiziente Alternative zu klassischen Halogen-Spots.
Bei vergleichbarer Anwendung lässt sich der Energieverbrauch gegenüber herkömmlichen Halogenlampen deutlich reduzieren. Gleichzeitig entfällt der regelmäßige Austausch einzelner Halogen-Leuchtmittel, da die LED-Lichtquelle fest integriert ist.
Montage
Der SPOT FIX ist für den Deckeneinbau vorgesehen.
Der erforderliche Deckenausschnitt beträgt 68 mm.

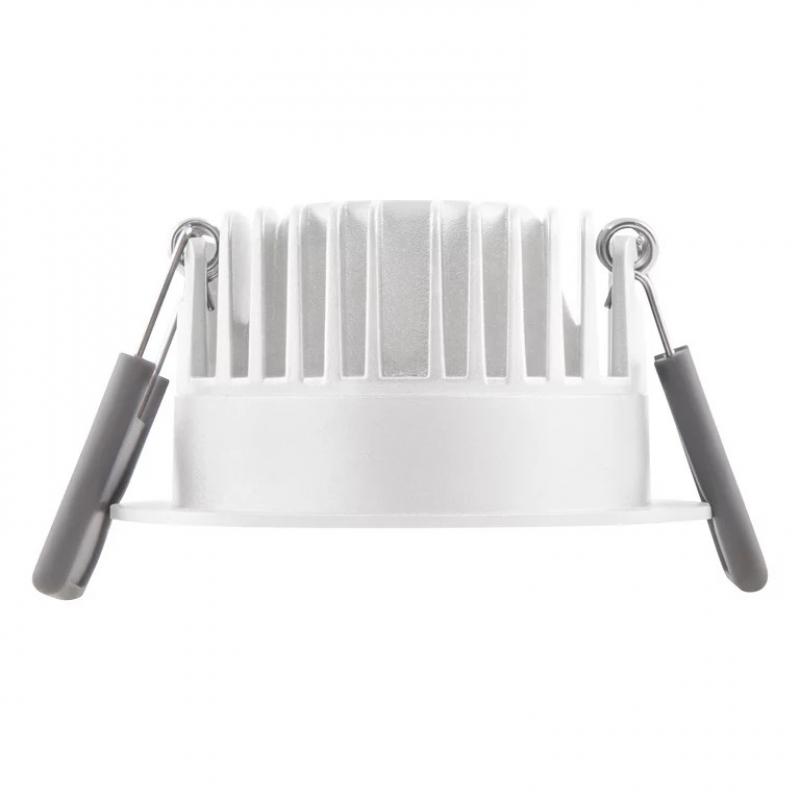

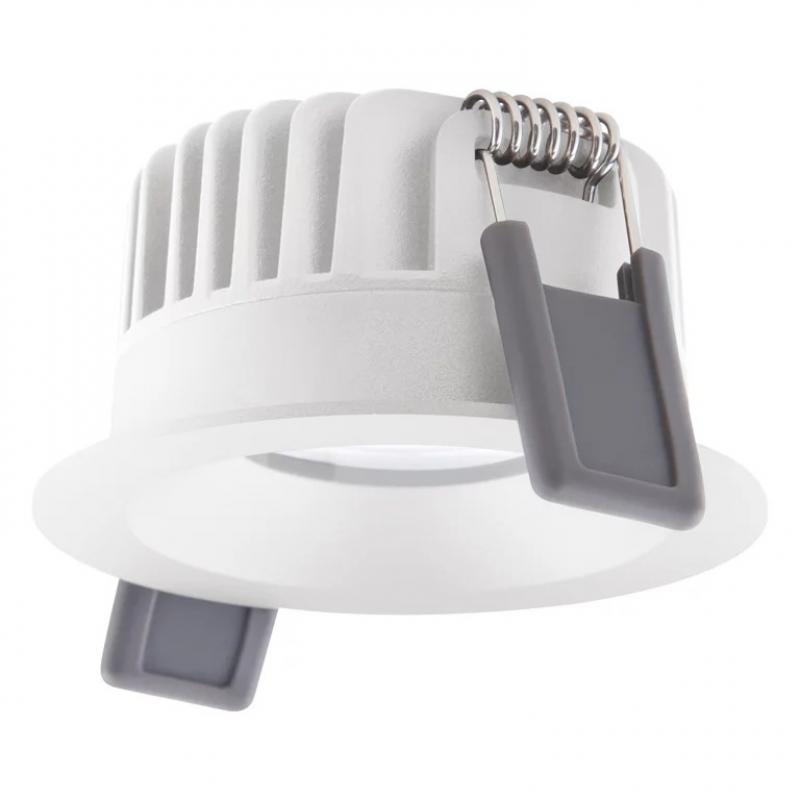

Die Montage erfolgt über die integrierten Befestigungsfedern. Diese sind mit einem weichen Silikonüberzug versehen und ermöglichen eine materialschonende Befestigung.
Die Leuchte ist nicht mechanisch justierbar. Der Lichtaustritt erfolgt daher in der vorgesehenen festen Ausrichtung.
Elektrische Daten
- Nennleistung: 8 W / 6 W / 4 W
- Nennspannung: 220–240 V
- Netzfrequenz: 50–60 Hz
- Nennstrom: 37 mA / 28 mA / 20 mA
- Einschaltstrom: 2 A
- Einschaltstromdauer Th50: 60 µs
- Leistungsfaktor: 0,9
- Oberschwingungsgehalt: < 20 %
- Schutzklasse: II
- Stoßspannungsfestigkeit L–N: 1 kV
- Stoßspannungsfestigkeit L/N–Erde: 1 kV
- Betriebsart: elektronisches Vorschaltgerät (EVG)
Bei der maximalen Bestückung können laut technischen Angaben bis zu 336 Leuchten an einem B16- beziehungsweise C16-Leitungsschutzschalter betrieben werden.
Photometrische Daten
- Lichtstrom: 680 lm / 510 lm / 340 lm
- Gesamtlichtstrom der enthaltenen Lichtquellen: 620 lm
- Lichtausbeute: 85 lm/W
- Farbtemperatur: 3000 K
- Lichtfarbe: Warmweiß
- Farbwiedergabeindex: Ra 90
- Standardabweichung des Farbabgleichs: ≤ 3 SDCM
- Lichtstärke: 1300 cd
- Abstrahlwinkel: 36°
- Flimmerarm: Ja
- Pst LM: < 1
- SVM: < 0,4
- Photobiologische Risikogruppe: RG1
- UGR: < 28
Abmessungen und Gewicht
- Außendurchmesser: 81 mm
- Höhe: 42 mm
- Einbaudurchmesser: 68 mm
- Einbautiefe: 50 mm
- Produktgewicht: 240 g
Materialien und Farben
- Produktfarbe: Weiß
- Gehäusefarbe: Weiß
- RAL: RAL 9016
- Gehäusematerial: Aluminium
- Abdeckung: PMMA
- Lichtaustrittsfläche: PMMA
- Glühdrahtprüfung: 650 °C
- Quecksilbergehalt: 0,0 mg
Anwendung und Installation
- Montageart: Einbau
- Montageort: Decke
- Anwendungsumgebung: Innenanwendungen
- Umgebungstemperatur: -20 bis +40 °C
- Lagertemperatur: -20 bis +80 °C
- Anschlussart: Federkraftklemme
- Schutzart: IP44 / IP20
- Stoßfestigkeitsgrad: IK05
- Dimmbar: Ja
- Dimmart: PHASE CUT
- Einbaudurchmesser: 68 mm
- Einbautiefe: 50 mm
- Mechanisch justierbar: Nein
- Leuchtmittel enthalten: Ja
- Austauschbare Lichtquelle: Nein
Renovierungsringe
Für den SPOT FIX sind passende Renovierungsringe erhältlich. Diese können insbesondere bei bestehenden Deckenausschnitten hilfreich sein, wenn der vorhandene Ausschnitt größer als der eigentliche Einbaudurchmesser des Spots ist.
DALI-2.0-Treiber
Für professionelle Lichtsteuerungen ist ein passender DALI-2.0-Treiber als Zubehör erhältlich. Damit kann die Leuchte in entsprechend ausgestattete DALI-Beleuchtungsanlagen integriert werden.
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen ausschließlich durch qualifiziertes Fachpersonal ausgeführt werden.
- Vor Arbeiten an der Leuchte muss die Stromversorgung abgeschaltet und gegen Wiedereinschalten gesichert werden.
- Es besteht Gefahr eines elektrischen Schlages.
- Die Leuchte darf nicht mit wärmedämmendem Material abgedeckt werden.
- Die angegebenen Einbauabstände und Montagebedingungen beachten.
- Nur für Innenanwendungen verwenden.
- Schutzart IP44 auf der Raumseite beachten.
- Die Leuchte nicht eigenständig öffnen oder technisch verändern.
- Nur geeignete Dimmer verwenden.
- Vor der Installation die Kompatibilität des verwendeten Dimmers prüfen.
- Die maximal zulässige Umgebungstemperatur von +40 °C beachten.
- Beschädigte Leuchten oder Treiber nicht weiterverwenden.
- Der Anschluss darf nur entsprechend den geltenden elektrotechnischen Vorschriften erfolgen.
Bewertung durch unsere Experten
Der OSRAM SPOT FIX SP FIX P 8W 930 PS DIM IP44 WT ist eine überzeugende Lösung für alle, die einen hochwertigen und vielseitig einsetzbaren LED-Einbaustrahler mit sehr guter Farbwiedergabe suchen.
Besonders praktisch ist die MULTI-SELECT-Funktion: Die Leistung kann zwischen 4, 6 und 8 W gewählt werden, sodass sich die Lichtleistung flexibel an unterschiedliche Räume und Beleuchtungskonzepte anpassen lässt.
Mit bis zu 680 lm, 3000 K, CRI 90 und 36° Abstrahlwinkel bietet der Spot eine hochwertige Lichtwirkung. Gleichzeitig ermöglichen die Dimmfunktion und der flimmerarme Betrieb eine flexible und angenehme Beleuchtung.
Der 68-mm-Einbaudurchmesser, die nur 50 mm erforderliche Einbautiefe, das weiße Aluminiumgehäuse und der externe Treiber machen den SPOT FIX zu einer interessanten Lösung sowohl für Neubauten als auch für Renovierungen.
Fazit
Der OSRAM SPOT FIX SP FIX P 8W 930 PS DIM IP44 WT kombiniert hochwertige LED-Technik mit flexibler Leistungswahl und einfacher Installation.
Mit 4/6/8 W, bis zu 680 lm, 3000 K Warmweiß, CRI 90, 36° Abstrahlwinkel, Dimmfunktion und IP44 auf der Raumseite eignet sich der Einbaustrahler hervorragend für Wohnräume, Hotels, Restaurants, Flure, Galerien und weitere Innenbereiche.
Die MULTI-SELECT-Technologie, der externe Treiber mit Bajonettverschluss, die werkzeugfreien Anschlussklemmen und der kompakte 68-mm-Einbaudurchmesser machen ihn besonders flexibel bei der Planung und Installation.
