Die Marke LEDVANCE ist der ehemalige OSRAM Geschäftsbereich für die Allgemeinbeleuchtung.
Produktvorteile
- Feuerhemmend: Entwickelt und getestet für den Einsatz in bestimmten feuerhemmenden Zwischendecken
- Luftdichte Konstruktion für reduzierte Luft-Leckage und verminderten Energieverlust
- Powerselect: Anpassung der Helligkeit über Dip-Schalter am Treiber
- Einfacher Austausch des externen Treibers dank Stecker mit Bajonettverschluss
- Einfache Installation und elektrischer Anschluss dank werkzeugfreier Anschlussklemmen
- SCALE Design - tolles Erscheinungsbild, hochwertige Materialien und geringe Größe passen in jede Umgebung
- 5 Jahre Garantie

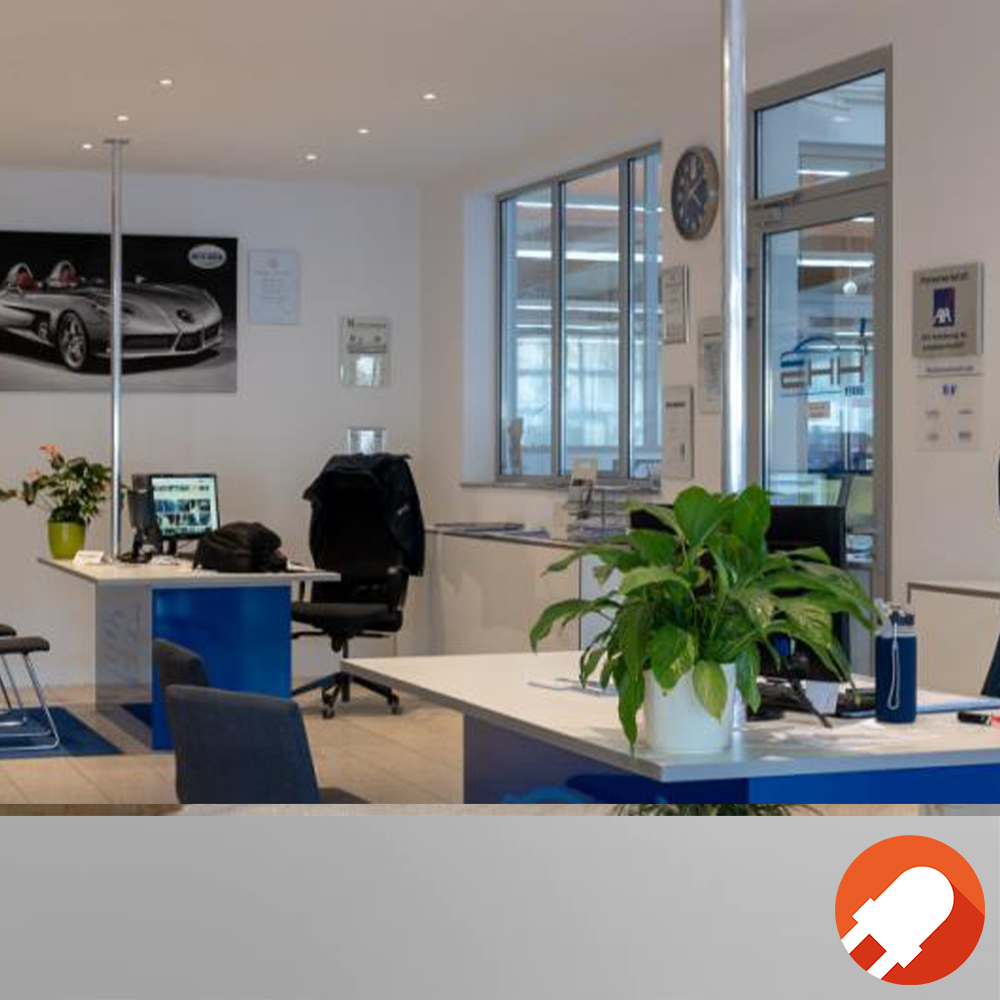

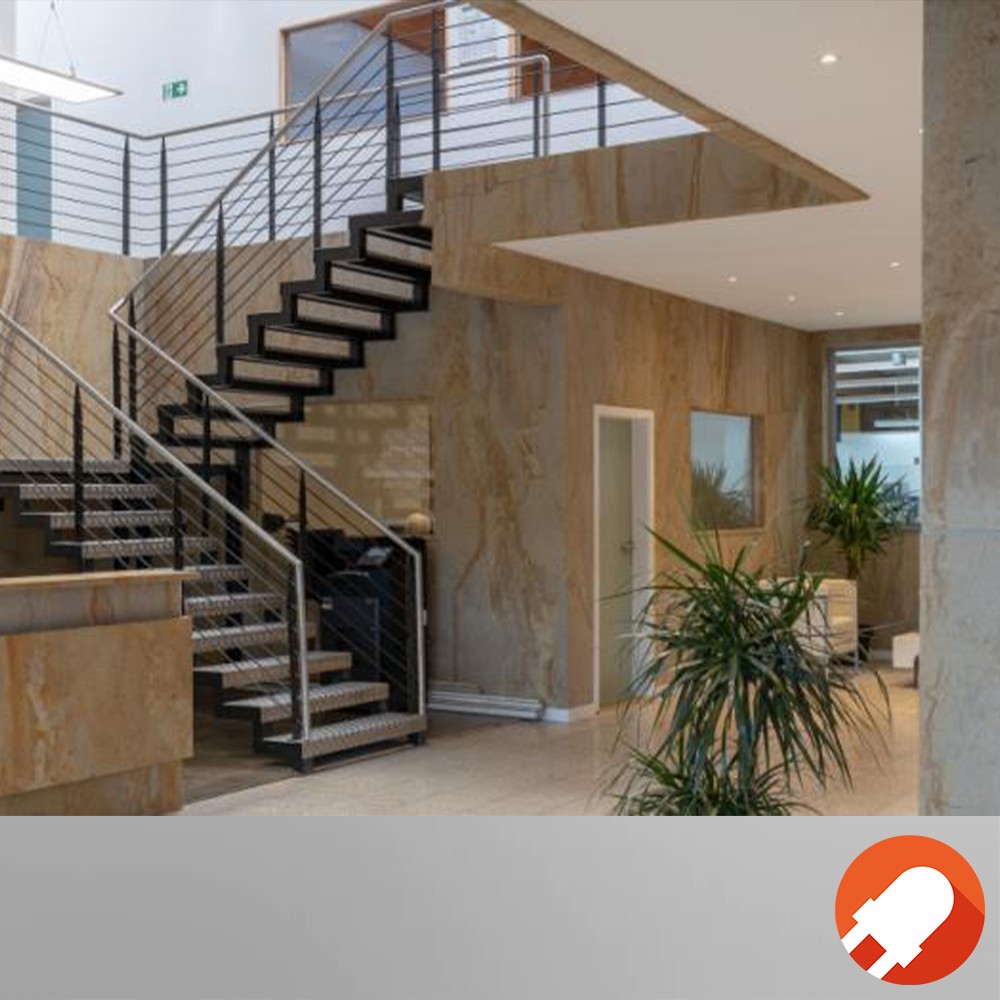

Anwendungsgebiete
- Direkter Ersatz für Einbaustrahler mit Halogenlampen
- Feuerbeständige Decken
- Hotelzimmer und Korridore
- Bars, Restaurants
- Galerien, Museen
Produkteigenschaften
- Farbwiedergabeindex Ra: 90
- Schutzart: IP65 (raumseitig)
- Abstrahlwinkel: 36°
- Gehäuse aus Aluminiumdruckguss

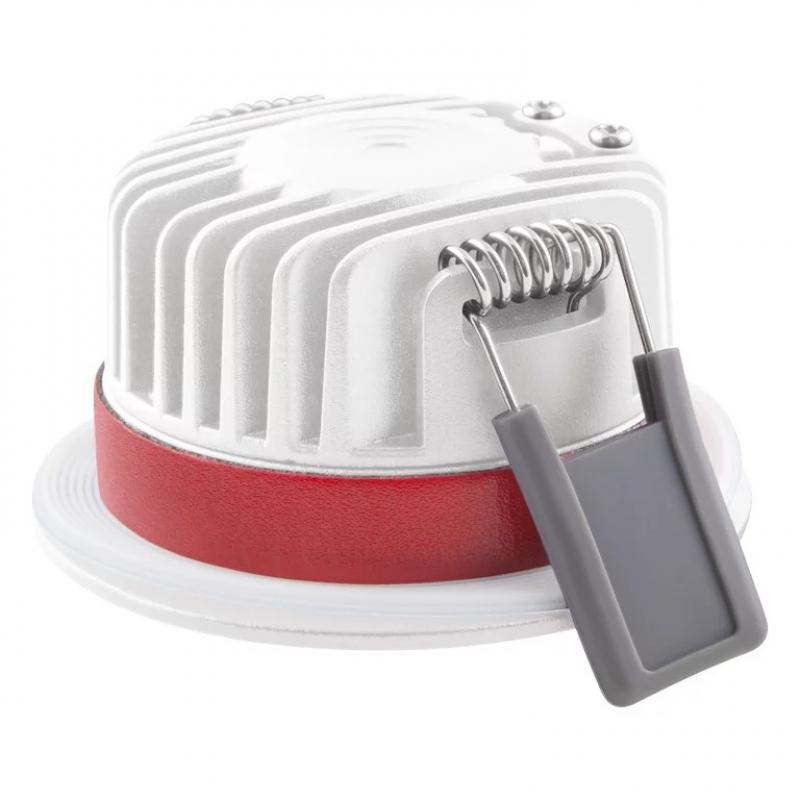

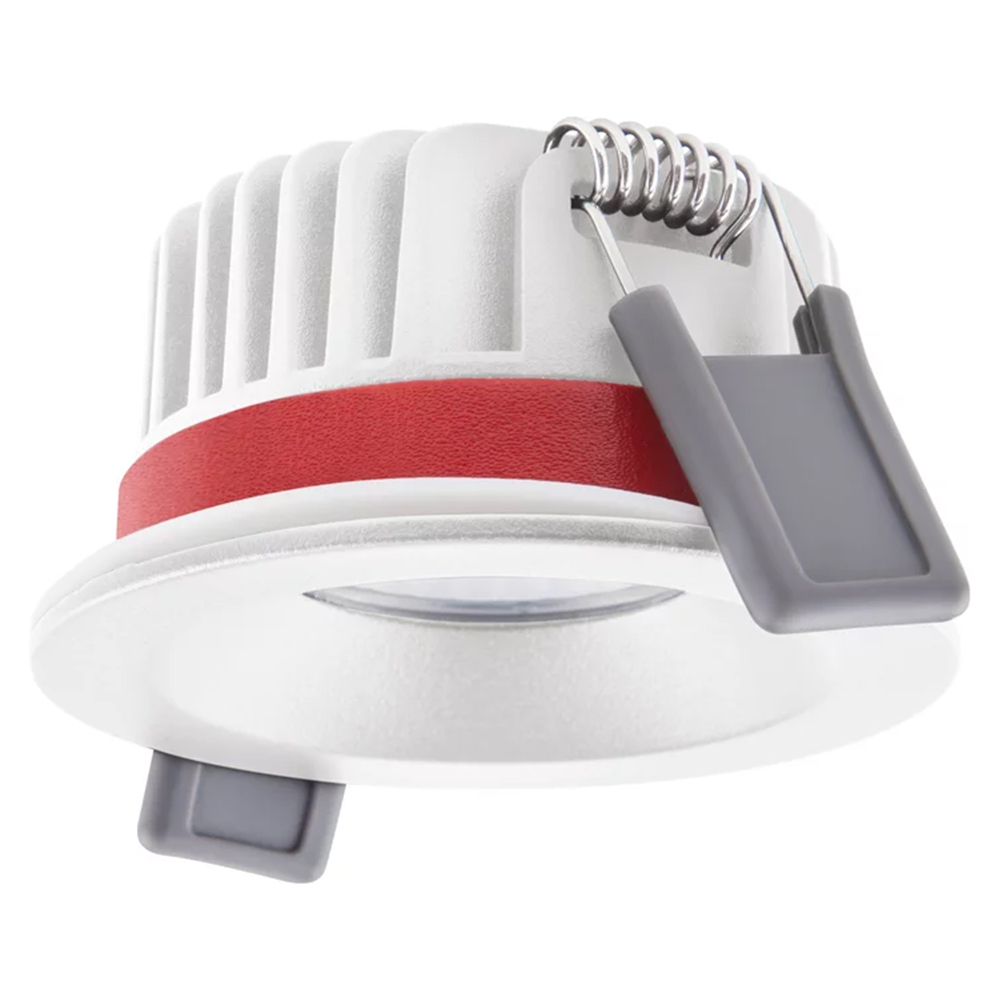

- Brandschutz-Quellband bereits vorinstalliert
- Federn mit weichem Silikonüberzug
- Dimmbar (an vielen handelsüblichen Dimmern, siehe auch www.ledvance.de/dim)
- Durchverdrahtung möglich
Technische Ausstattung
- Externes Vorschaltgerät mit Dip-Schaltern zur Einstellung der Leistung während der Installation enthalten
- Ausgewählter DALI 2.0 Treiber ist als Zubehör erhältlich
Rechtshinweis
- Einbauhinweise in aktueller Gebrauchsanweisung (www.ledvance.com) sind zu beachten
Sicherheitshinweise
- Abstimmung mit dem zuständigen Brandschutzprüfer ist vor der Brandschutz-Anwendung erforderlich
- Brandschutzanforderung 30 min getestet in feuerhemmender Zwischendecke RIGIPS SD12RF F30 nach EN-1364-2
- Brandschutzanforderung 60 min getestet in I-Joist Deckensystem nach BS 476-21
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Die Leuchten sind nicht für die Abdeckung mit wärmedämmendem Material bestimmt.
Elektrische Daten
Nennleistung 8 W / 6 W / 4 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 37mA / 28mA / 20 mA
Einschaltstrom 2 A
Einschaltstromdauer Th50 60 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 336
Max. Anz. Leucht. an Sicherungsaut. C10 A 210
Max. Anzahl der Leuchten Leitungsschutzschalter C16 336
Netzleistungsfaktor λ 0,9
Oberschwingungsgehalt < 20 %
Schutzklasse II
Stoßspannungsfestigkeit (L – N) 1 kV
Stoßspannungsfestigkeit (L/N – Erde) 1 kV
Betriebsart Elektronisches Vorschaltgerät (EVG)
Photometrische Daten
Lichtstrom 720 lm / 540 lm / 360 lm
Gesamtlichtstrom der enthaltenen Lichtquellen 620 lm
Lichtausbeute 90 lm/W
Farbtemperatur 4000 K
Referenzeinstellung der enthaltenen Lichtquelle (Kelvin) 4000 K
Lichtfarbe (Bezeichnung) Kalt weiß
Farbwiedergabeindex Ra 90
Standardabweichung des Farbabgleichs ≤3 sdcm
Lichtstärke 1400 cd
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) < 1
Messgröße für Stro-boskop-Effekte (SVM) <0.4
Photobiologische Risikogruppe gemäß EN62778 RG1
Ausstrahlungswinkel 36 °
UGR < 28
Maße & Gewicht
Durchmesser 81,00 mm
Höhe 42,00 mm
Produktgewicht 250,00 g
Materialien & Farben
Produktfarbe Weiß
Gehäusefarbe Weiß
RAL-Nummer RAL 9016
Gehäusematerial Aluminium
Material Abdeckung Polymethylmethacrylat (PMMA)
Material der lichtemittierenden Fläche PMMA
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -20…+40 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Federkraftklemme
Schutzart IP65~IP20
Schutzklasse IK (Stoßfestigkeitsgrad) IK05
Dimmbar Ja
Art der Dimmung PHASE CUT
Montageart Einbau
Montageort Decke
Anwendungsumgebung Innenanwendungen
Einbaudurchmesser 68 mm
Einbautiefe 50,0 mm
Justierbar Nein
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 50000 h 1)
Lebensdauer L80/B10 bei 25 °C 41000 h 1)
Lebensdauer L90/B10 bei 25 °C 18000 h
Anzahl der Schaltzyklen 30000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 180 mA
EVG - Ausgangs-Rippelstrom < 10 %
EVG - Länge 68.00 mm
EVG - Breite 55,0 mm
EVG - Höhe 22,0 mm
Zertifikate & Standards
Normen CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
EPD LEDV-00013-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nicht austauschbar
Zusätzliche Produktdaten
Zusatzfunktion MULTI SELECT
BEG förderfähig Nein
