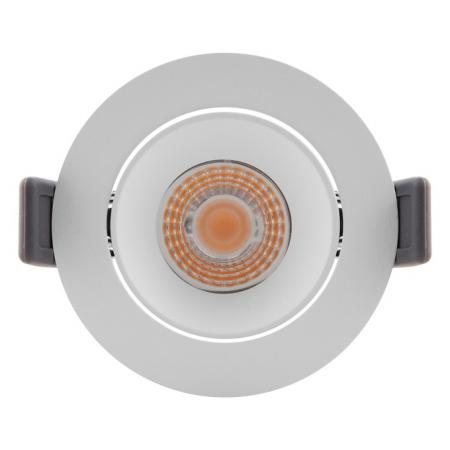

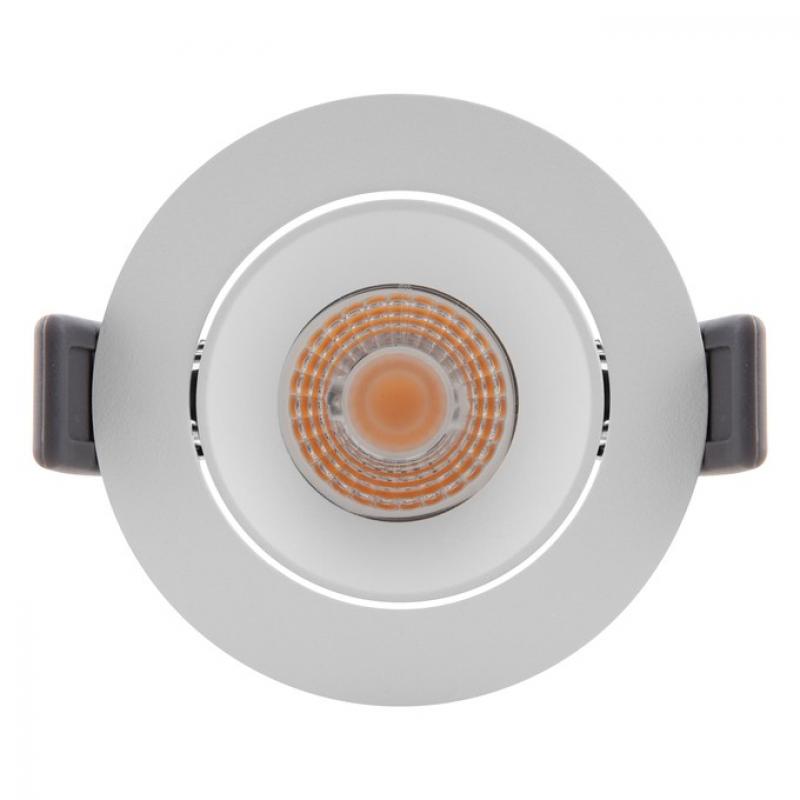

LED Einbaustrahler – Dimmbar, Energieeffizient & Hochwertiges Design für Wohn- und Objektbeleuchtung
Die Marke LEDVANCE ist der ehemalige OSRAM Geschäftsbereich für die Allgemeinbeleuchtung.
Kurze Einleitung:
Der LED Einbaustrahler aus der SCALE-Serie überzeugt durch Energieeffizienz, modernes Design und flexible Einstellmöglichkeiten. Ideal für Wohnräume, Hotels, Restaurants und Galerien – leistungsstark, dimmbar und einfach zu installieren.
Produktvorteile
- Energieersparnis von bis zu 90 % verglichen mit Halogenlampen-Spotlights
- Powerselect: Anpassung der Helligkeit über Dip-Schalter am Treiber
- Einfacher Austausch des externen Treibers dank Stecker mit Bajonettverschluss
- Einfache Installation und elektrischer Anschluss dank werkzeugfreier Anschlussklemmen

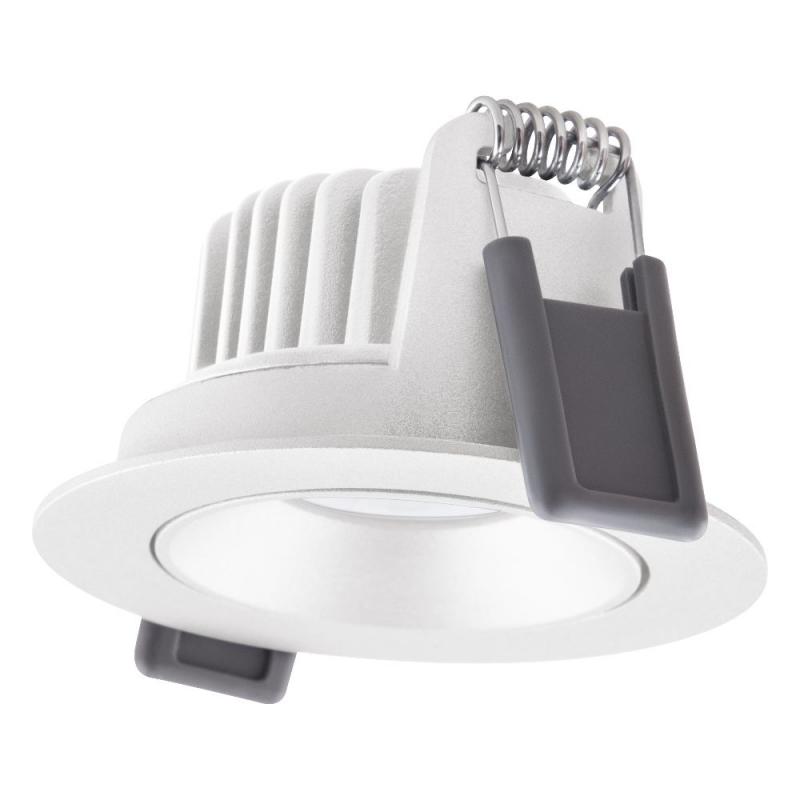

- SCALE Design - tolles Erscheinungsbild, hochwertige Materialien und geringe Größe passen in jede Umgebung

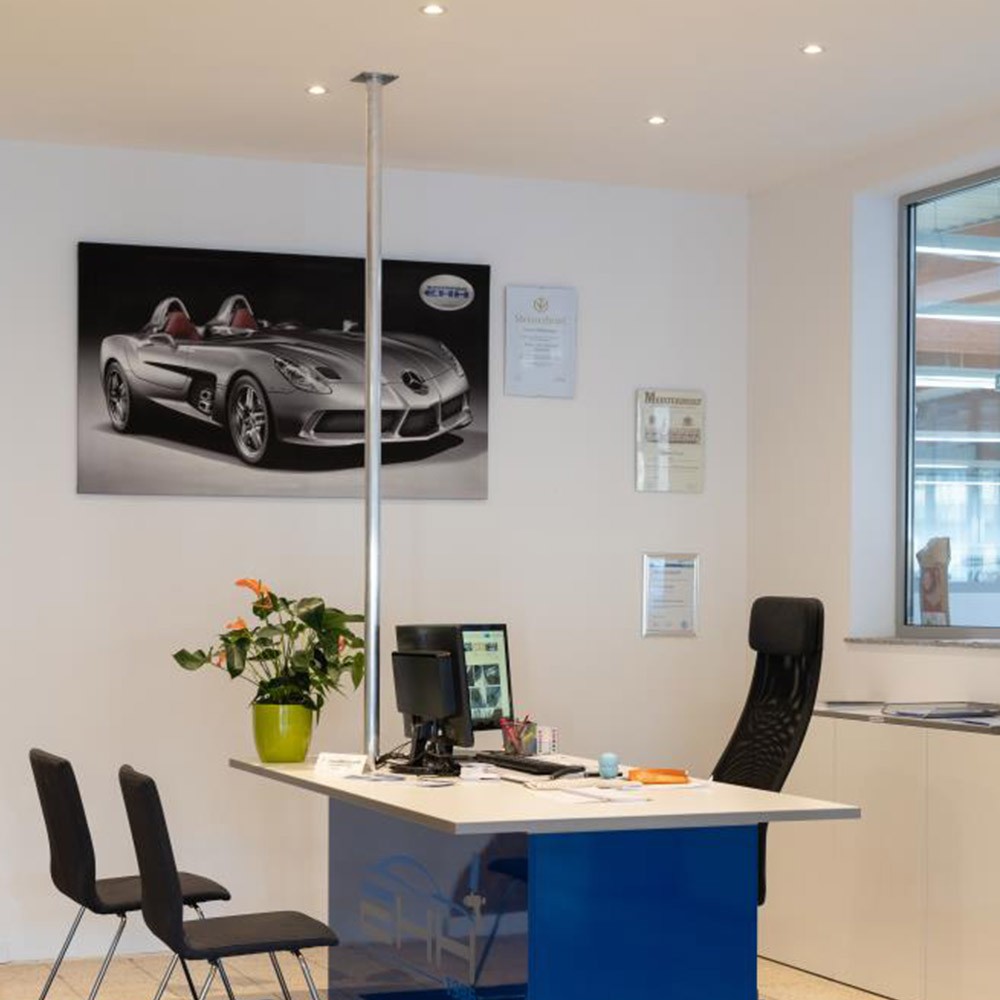

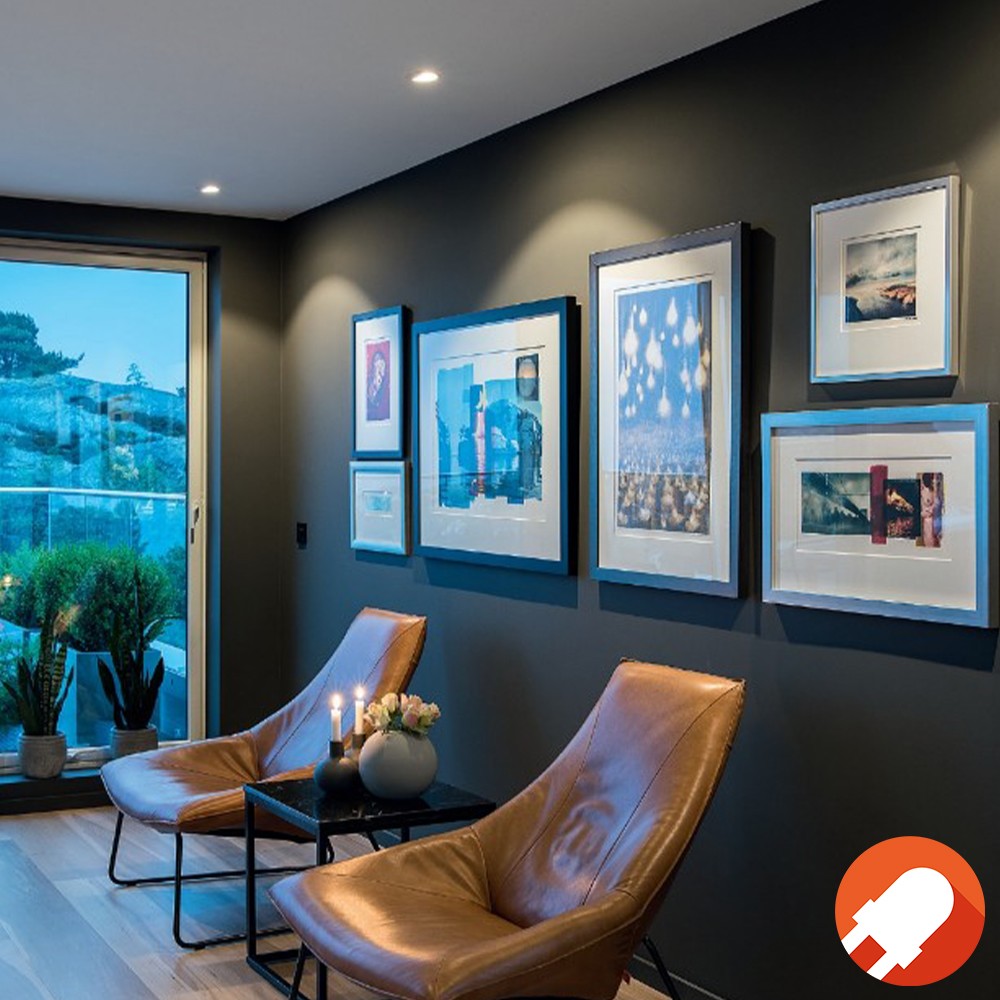

Anwendungsgebiete
- Direkter Ersatz für Einbaustrahler mit Halogenlampen
- Allgemeinbeleuchtung
- Hotelzimmer und Korridore
- Bars, Restaurants
- Akzentbeleuchtung
- Galerien, Museen
- Wohnräume
Produkteigenschaften
- Erhältlich für Durchmesser des Deckenausschnitt von 68 mm und 83 mm
- Einstellbarer Schwenkwinkel: ±25°
- Farbwiedergabeindex Ra: 90
- Abstrahlwinkel: 36°

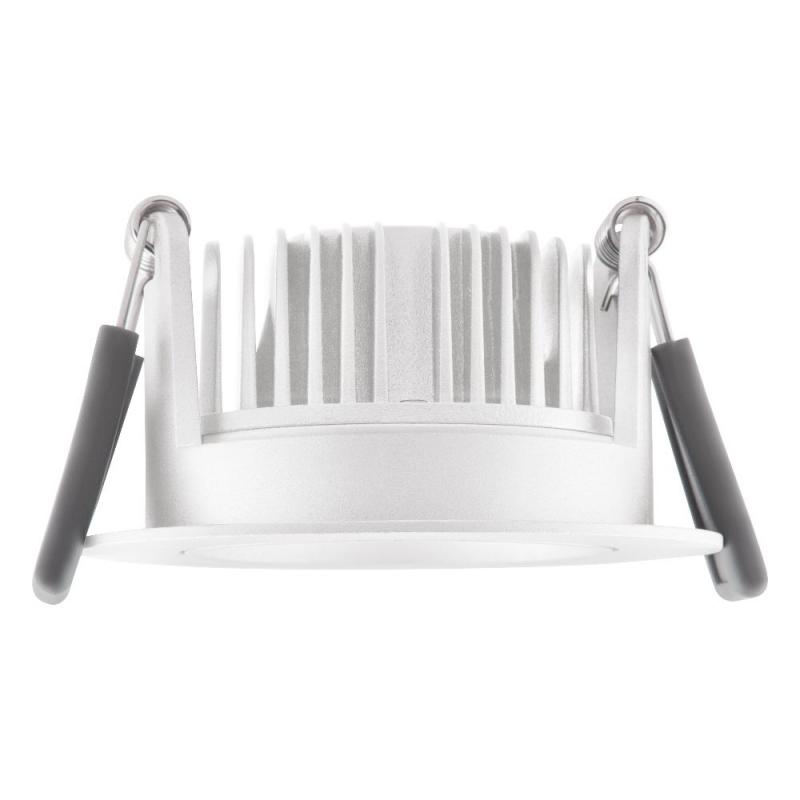

- Gehäuse aus Aluminiumdruckguss

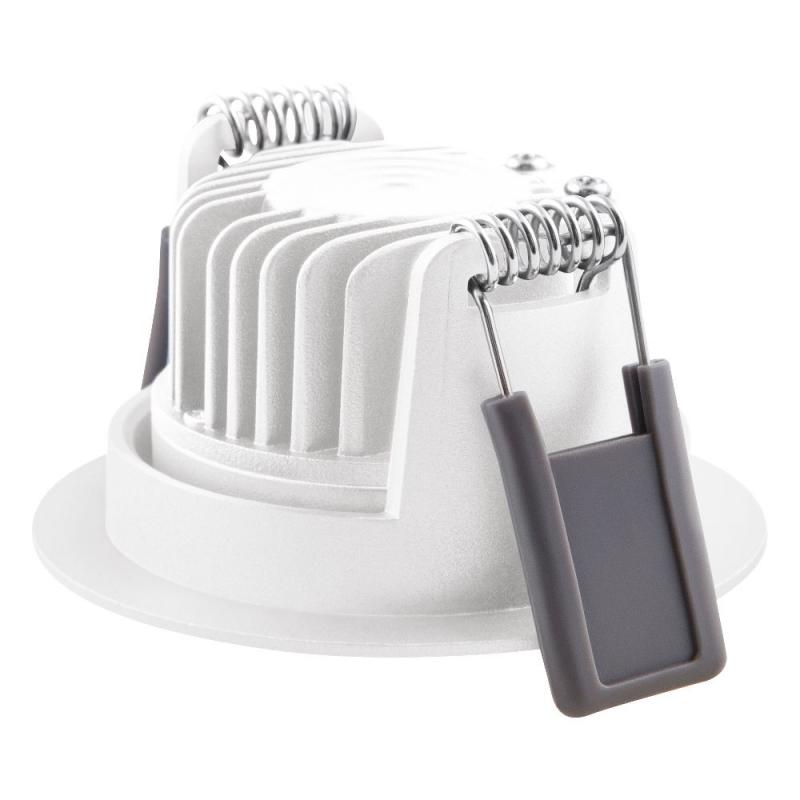

- Federn mit weichem Silikonüberzug
- Dimmbar (an vielen handelsüblichen Dimmern, siehe auch www.ledvance.de/dim)
- Durchverdrahtung möglich
Technische Ausstattung
- Externes Vorschaltgerät mit Dip-Schaltern zur Einstellung der Leistung während der Installation enthalten
- Renovierungsringe sind als Zubehör erhältlich
- Ausgewählter DALI 2.0 Treiber ist als Zubehör erhältlich
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Die Leuchten sind nicht für die Abdeckung mit wärmedämmendem Material bestimmt.
| Technologie |
LED |
| Leuchtmittel austauschbar |
Nein |
| Betriebsart |
EVG (extern, im Lieferumfang) |
| Leistung |
8 Watt |
| Spannung |
220 - 240 V |
| Dimmbar1) |
Ja |
| Lichttechnische Daten |
| Ersatz für |
75W Halogen |
| Lichtstrom |
590 Lumen |
| Ausstrahlungswinkel |
36° |
| Lichtfarbe |
Warmweiß / 2700 K |
| Farbwiedergabeindex |
90 Ra |
| Maße & Gewicht |
| Abmessungen |
Ø 81 mm |
| Höhe, Einbauhöhe |
43 mm. 50 mm |
| Deckenausschnitt |
68 mm |
| Gewicht |
220 g |
| Lebensdauer |
|
| Maximale Temperatur am Tc-Punkt |
- |
| Anzahl der Schaltzyklen |
100000 |
| Lebensdauer |
50.000 Std |
| Lichtstromerhalt nach Nennlebensdauer |
0,7 |
| Materialien |
| Material Gehäuse |
Aluminium |
| Produktfarbe |
Weiß |
| Schutzart |
IP20 |
| Schutzklasse |
II |
| Schwenkbar |
Nein |
| Quecksilberfrei |
Ja |
| Fachgerecht zu entsorgen nach WEEE |
Ja |
| * A (höchste Effizienz), G (geringste Effizienz) |
Ausführlich:
Elektrische Daten
Nennleistung 8 W / 6 W / 4 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 37mA / 28mA / 20 mA
Einschaltstrom 2 A
Einschaltstromdauer Th50 60 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 336
Max. Anz. Leucht. an Sicherungsaut. C10 A 210
Max. Anzahl der Leuchten Leitungsschutzschalter C16 336
Netzleistungsfaktor λ 0,9
Oberschwingungsgehalt < 20 %
Schutzklasse II
Stoßspannungsfestigkeit (L – N) 1 kV
Stoßspannungsfestigkeit (L/N – Erde) 1 kV
Betriebsart Elektronisches Vorschaltgerät (EVG)

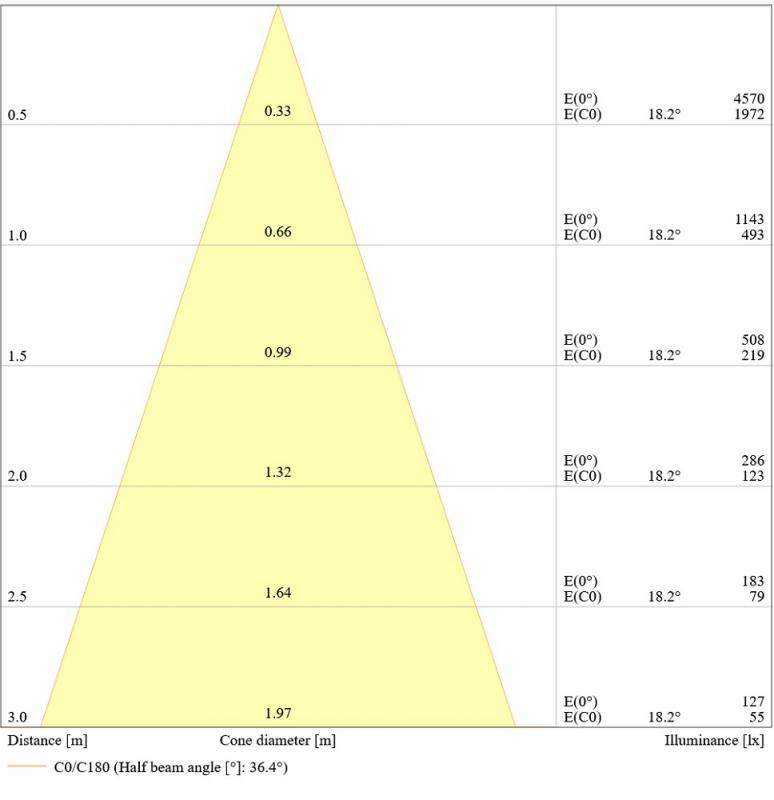

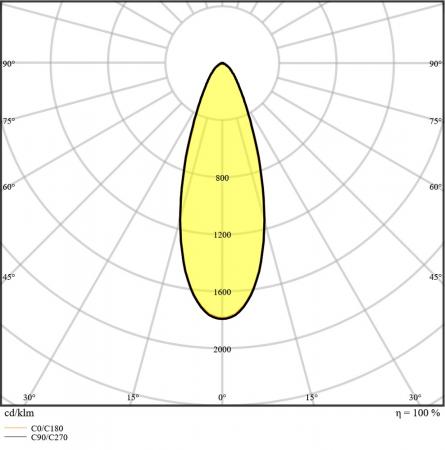

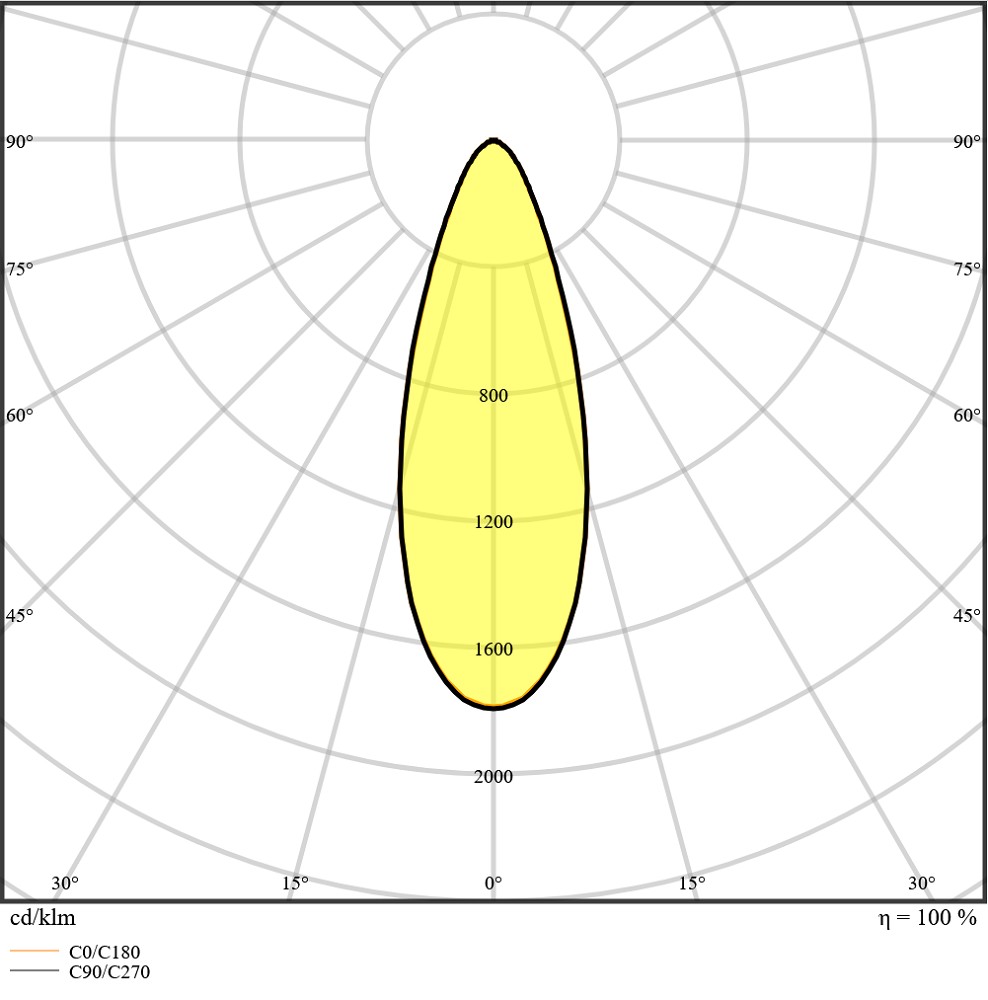

Photometrische Daten
Lichtstrom 640 lm / 480 lm / 320 lm
Gesamtlichtstrom der enthaltenen Lichtquellen 590 lm
Lichtausbeute 80 lm/W
Farbtemperatur 2700 K
Referenzeinstellung der enthaltenen Lichtquelle (Kelvin) 2700 K
Lichtfarbe (Bezeichnung) Warm weiß
Farbwiedergabeindex Ra 90
Standardabweichung des Farbabgleichs ≤3 sdcm
Lichtstärke 1100 cd
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) < 1
Messgröße für Stro-boskop-Effekte (SVM) <0.4
Photobiologische Risikogruppe gemäß EN62778 RG1
Ausstrahlungswinkel 36 °
UGR < 28

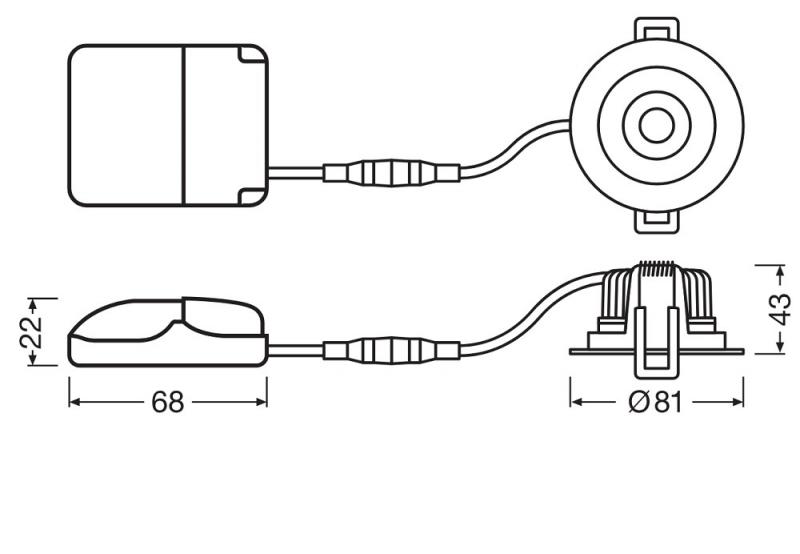

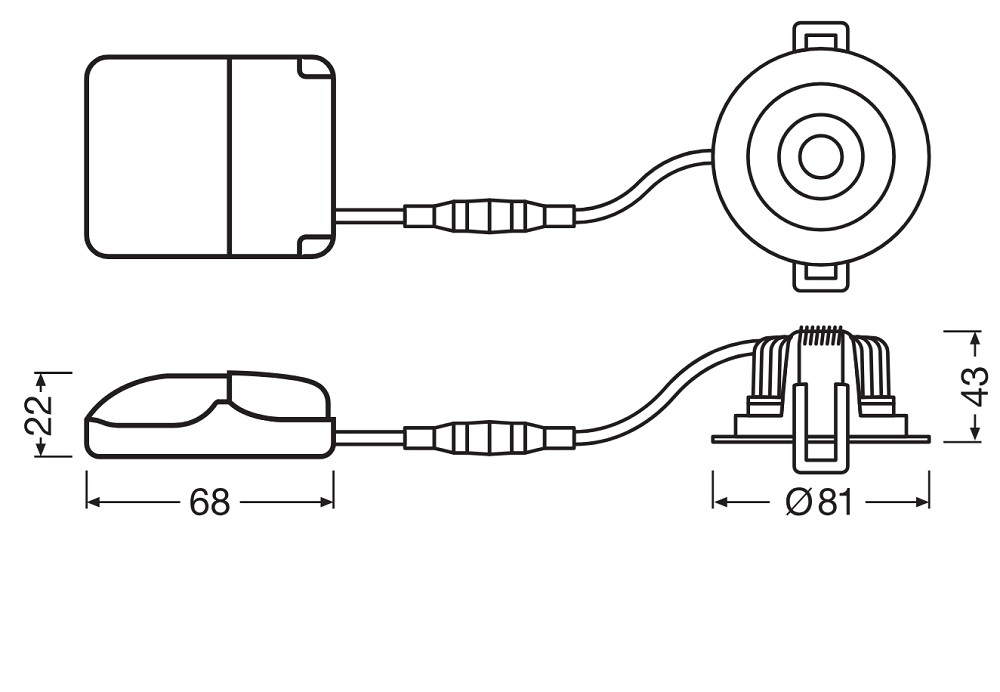

Maße & Gewicht
Durchmesser 81,00 mm
Höhe 43,00 mm
Produktgewicht 220,00 g
Materialien & Farben
Produktfarbe Weiß
Gehäusefarbe Weiß
RAL-Nummer RAL 9016
Gehäusematerial Aluminium
Material Abdeckung Polymethylmethacrylat (PMMA)
Material der lichtemittierenden Fläche PMMA
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -20…+40 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Federkraftklemme
Schutzart IP20/IP20
Schutzklasse IK (Stoßfestigkeitsgrad) IK03
Dimmbar Ja
Art der Dimmung PHASE CUT
Montageart Einbau
Montageort Decke
Anwendungsumgebung Innenanwendungen
Einbaudurchmesser 68 mm
Einbautiefe 50,0 mm
Justierbar Ja
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 50000 h 1)
Lebensdauer L80/B10 bei 25 °C 41000 h 1)
Lebensdauer L90/B10 bei 25 °C 18000 h
Anzahl der Schaltzyklen 30000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 180 mA
EVG - Ausgangs-Rippelstrom < 10 %
EVG - Länge 68.00 mm
EVG - Breite 55,0 mm
EVG - Höhe 22,0 mm
Zertifikate & Standards
Normen CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
EPD LEDV-00014-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nicht austauschbar
Zusätzliche Produktdaten
Zusatzfunktion MULTI SELECT
BEG förderfähig Nein
