Funktionales Design & Einfache Installation mit schnellem Anschluss
Produktvorteile
- Die Lösung für eine Sanierung - universell einsetzbar für bestehende Deckenausschnitte
- Sehr vielseitig durch wählbare CCT und Wattageneinstellung (Multi Color / Multi Lumen)

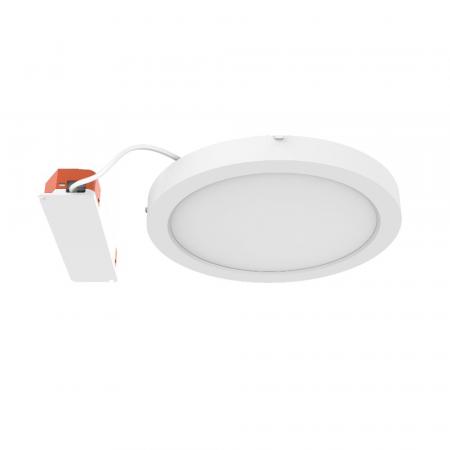

- Externer DALI-2-Treiber enthalten für flexible Lumen-Einstellungen über Dip-Schalter am Gerät
- Energieeinsparung dank hoher Systemlichtausbeute: bis zu 140 lm/W
- Sehr homogene Lichtverteilung
- Weitere Varianten mit On/Off und Sensor zusätzlich verfügbar
Anwendungsgebiete
- Direkter Ersatz für Leuchten mit Kompaktleuchtstofflampen

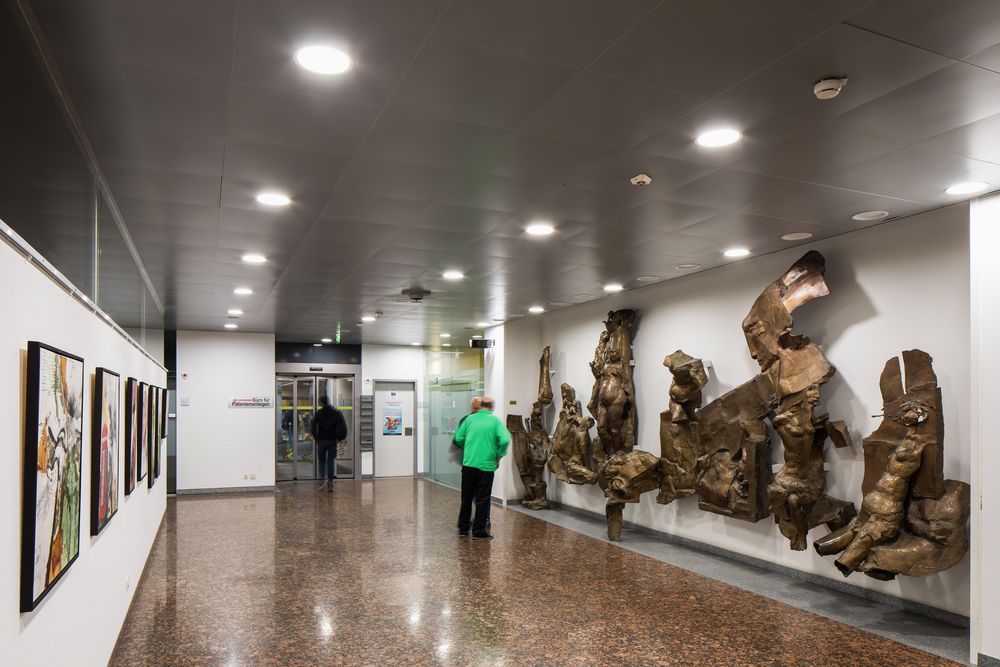

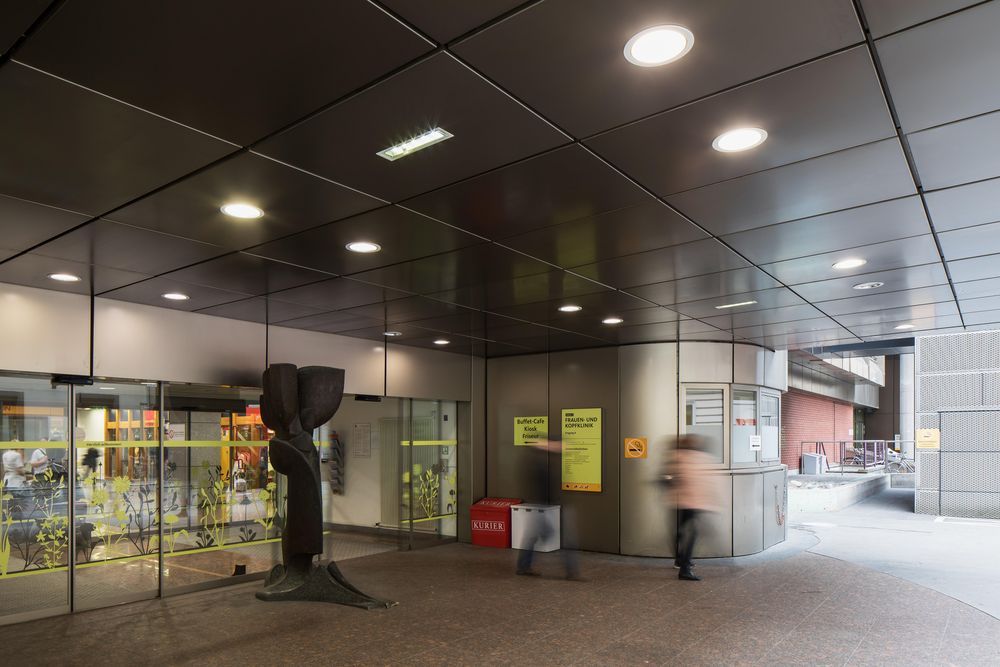

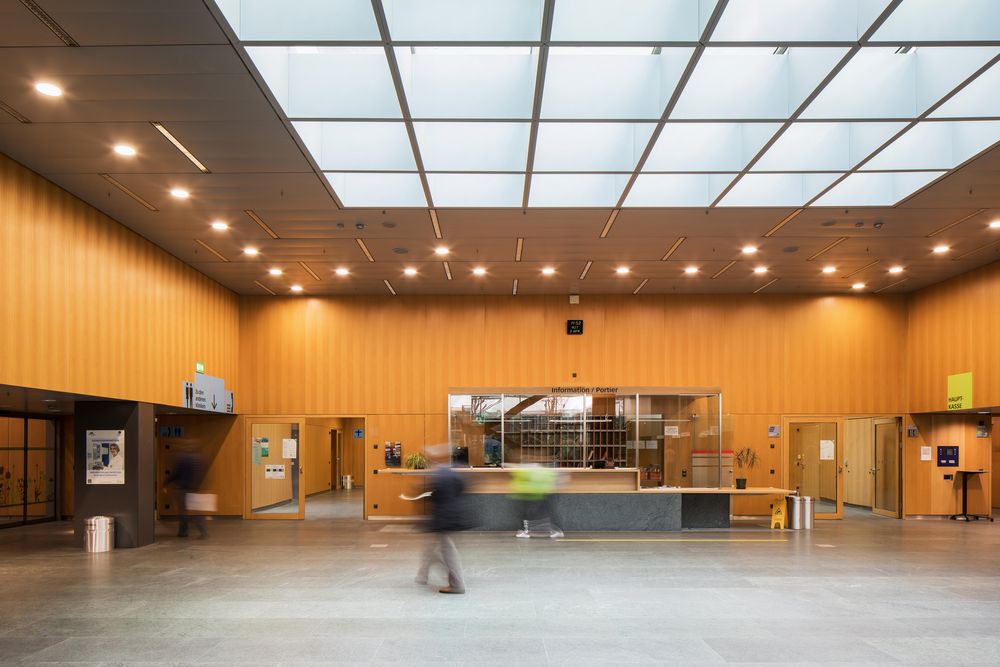

- Empfangsbereiche, Eingangsbereiche, Korridore, Aufenthaltsbereiche
Produkteigenschaften
- Multi Color Funktion: 3000 K und 4000 K
- Multi Lumen Funktion: 2 Leistungsstufen wählbar

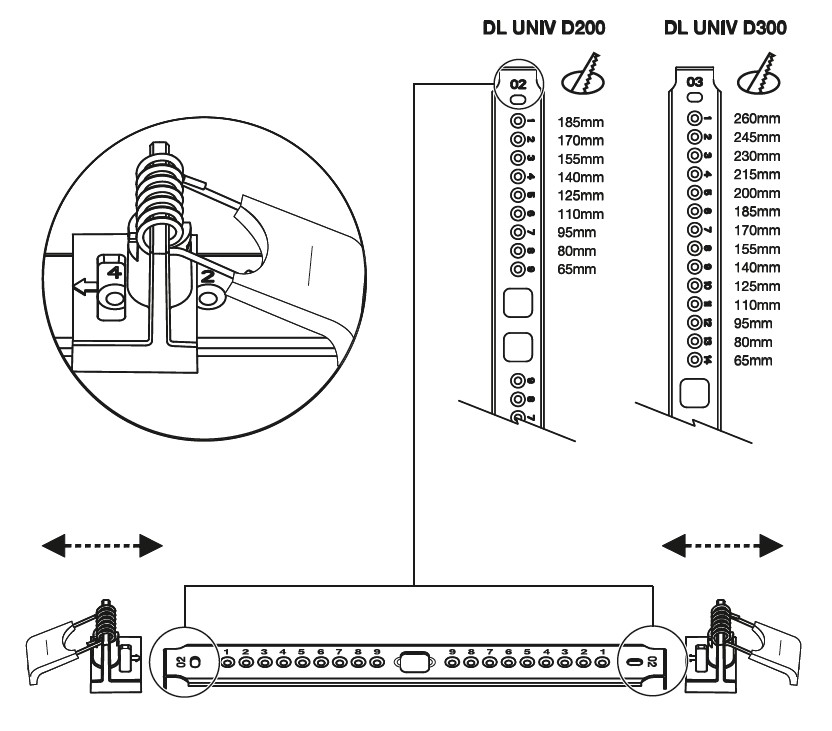

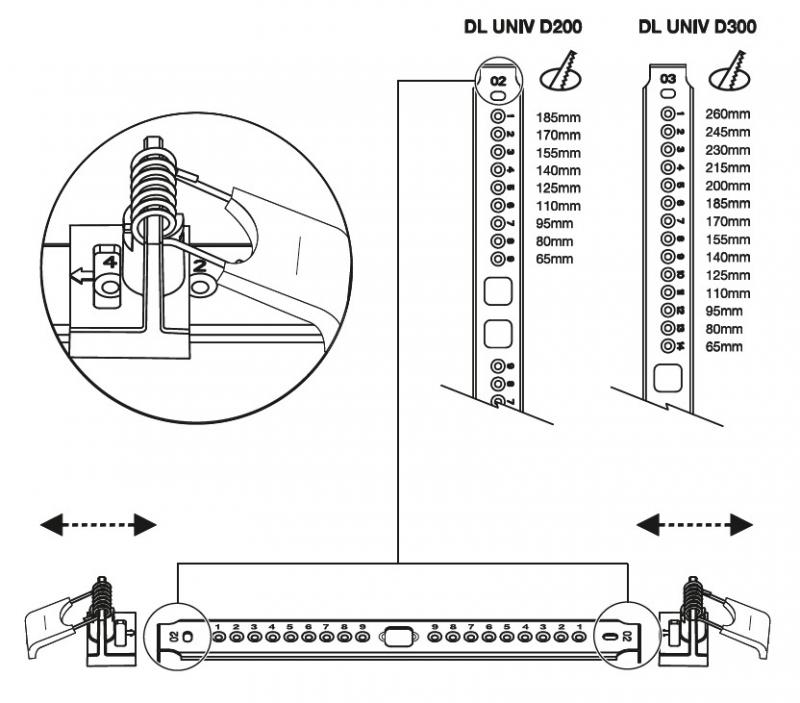

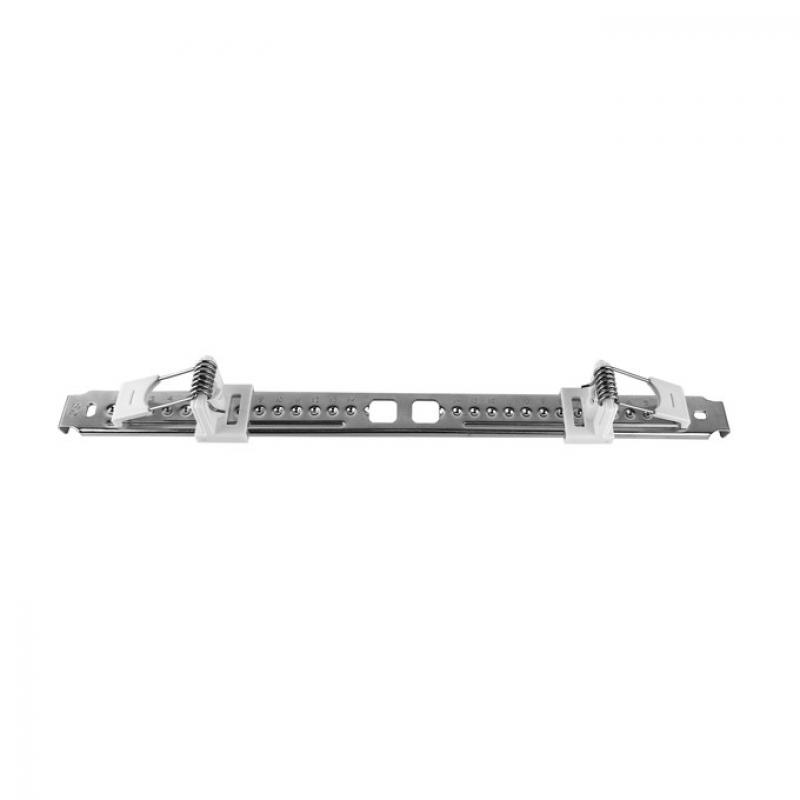

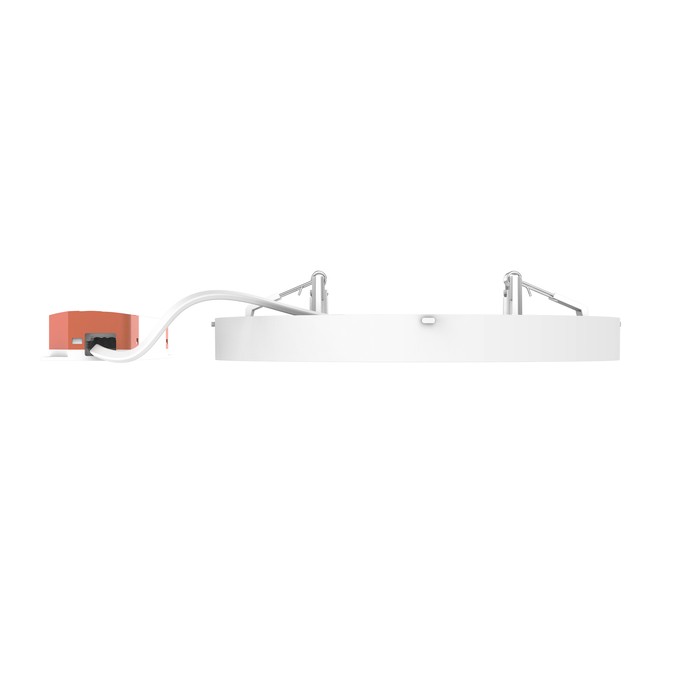

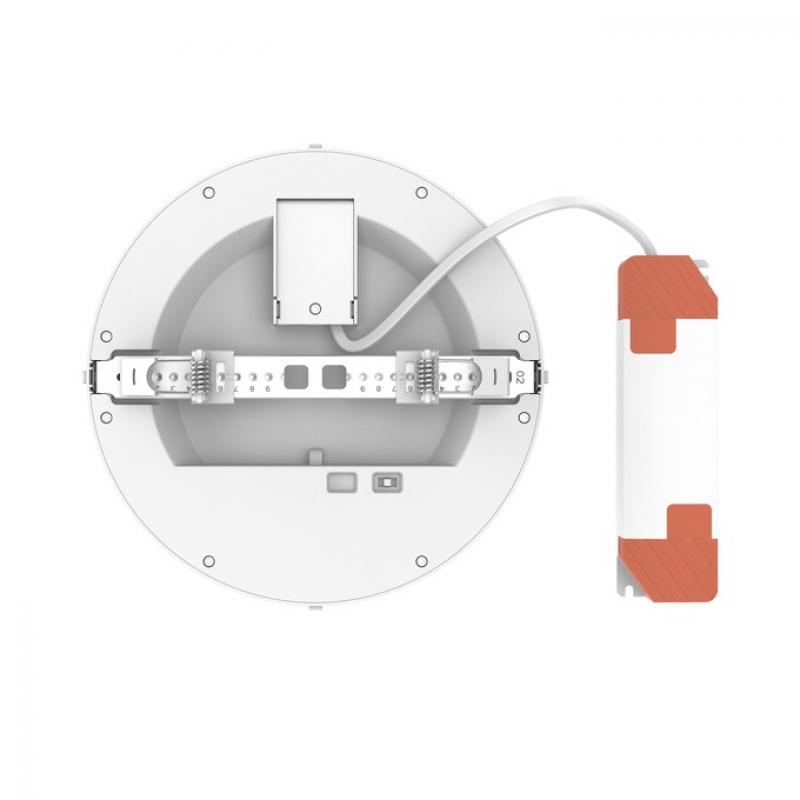

- Multi Cut-out: einstellbare Einbaufedern für Deckenausschnitte von 65 mm bis 260 mm

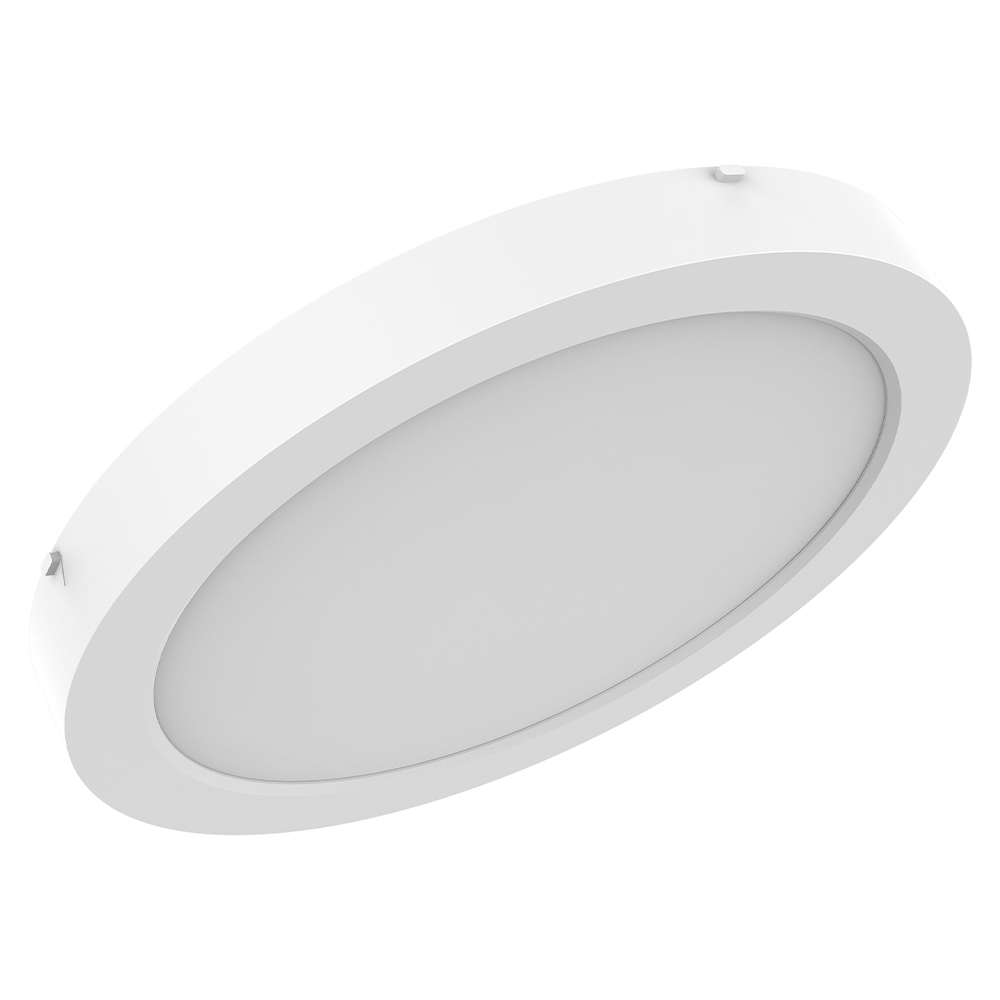

- Erhältlich in zwei Größen: 200 mm und 300 mm Durchmesser
- Hohe Farbkonsistenz: < 4 SDCM (Schwellwerteinheit)
- Schutzart: IP44 (raumseitig)
- Geeignet für Durchverdrahtung
- Lebensdauer (L80/B10): bis zu 50.000 h (bei 25 °C)
Technische Ausstattung

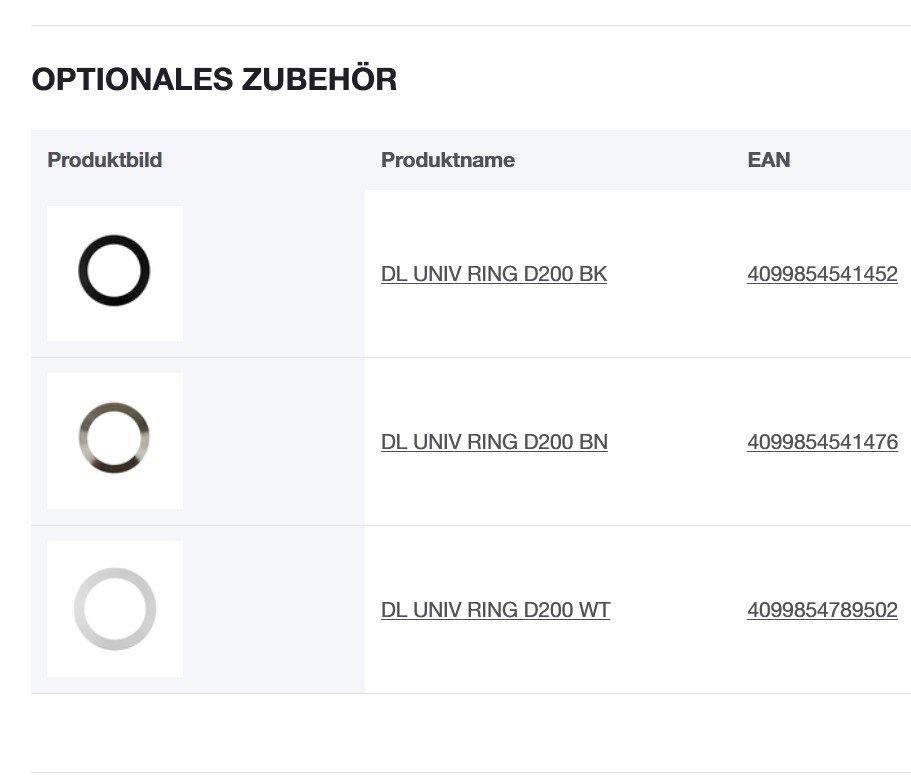

- Zusätzliche Abdeckringe separat erhältlich in runder Form und in verschiedenen Farben
- Sicherungsseil für Leuchte enthalten
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Die Leuchten sind nicht für die Abdeckung mit wärmedämmendem Material bestimmt.
Elektrische Daten
Nennleistung 18 W / 9 W
Nennspannung 220…240 V
Netzfrequenz 0/50/60 Hz
Nennstrom 84 mA
Einschaltstrom 33 A
Einschaltstromdauer Th50 13.8 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 22
Max. Anz. Leucht. an Sicherungsaut. C10 A 18
Max. Anzahl der Leuchten Leitungsschutzschalter C16 29
Netzleistungsfaktor λ 0,9
Oberschwingungsgehalt < 30 %
Schutzklasse II
Betriebsart Externer LED-Treiber
Photometrische Daten
Lichtstrom 2350 lm / 2250 lm / 1200 lm / 1150 lm
Lichtausbeute 130 lm/W / 125 lm/W / 135 lm/W
Farbtemperatur 3000 K / 4000 K
Referenzeinstellung der enthaltenen Lichtquelle (Kelvin) 4000 K
Lichtfarbe (Bezeichnung) Warm weiß, Kalt weiß
Farbwiedergabeindex Ra > 80
Standardabweichung des Farbabgleichs < 4 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) <1
Messgröße für Stro-boskop-Effekte (SVM) <0.4
Photobiologische Risikogruppe gemäß EN62778 RG0
Ausstrahlungswinkel 110 °
Einstellbare Eigenschaften
Nennleistung Farbtemperatur Lichtstrom Lichtausbeute
18 W 3000 K 2250 lm 125 lm/W
18 W 4000 K 2350 lm 130 lm/W
9 W 3000 K 1150 lm 130 lm/W
9 W 4000 K 1200 lm 135 lm/W

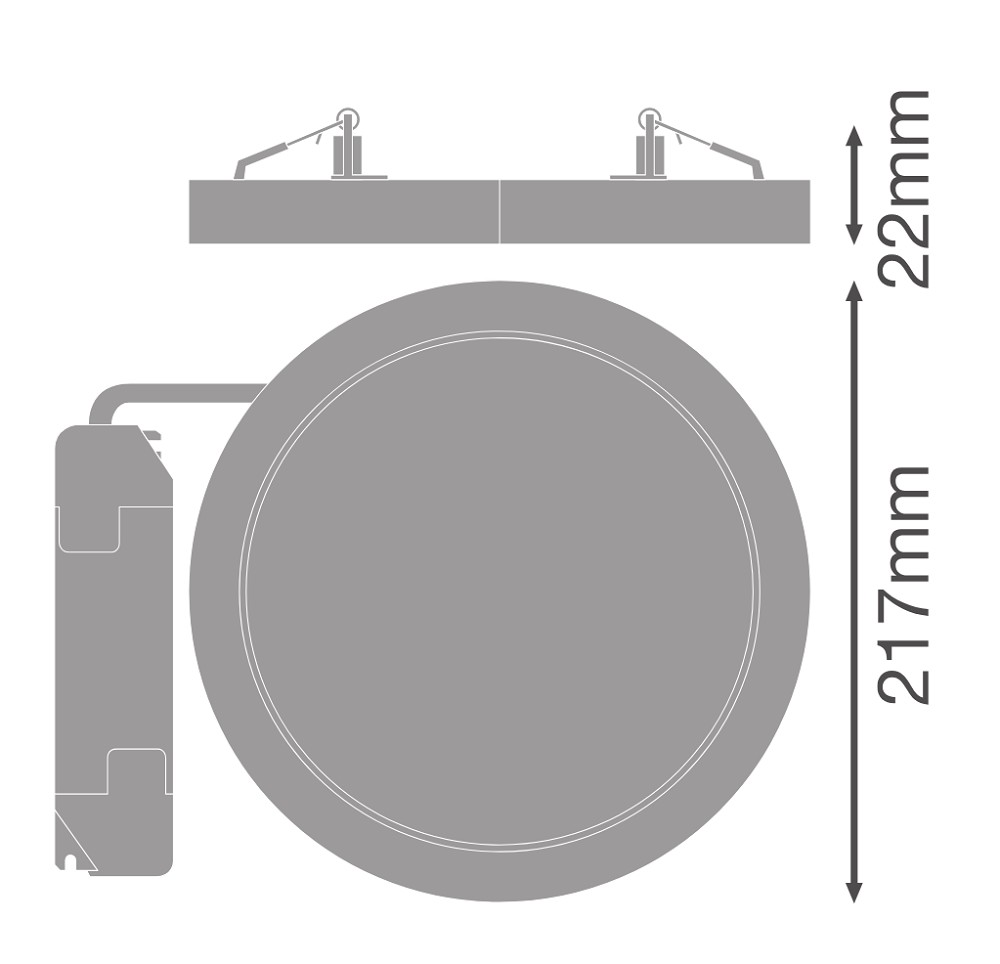

Maße & Gewicht
Durchmesser 217,00 mm
Höhe 22,00 mm
Produktgewicht 555,00 g
Materialien & Farben
Produktfarbe Weiß
Gehäusefarbe Weiß
RAL-Nummer RAL 9003
Gehäusematerial Polycarbonat (PC)
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -20…+40 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Schraubenlose Anschlussklemme
Schutzart IP44/IP20
Schutzklasse IK (Stoßfestigkeitsgrad) IK03
Dimmbar Ja
Art der Dimmung DALI
IoT-fähig Unterstützt DALI Daten gemäß Part 251, 252, 253 1)
Montageart Einbau
Montageort Decke
Anwendungsumgebung Innenanwendungen
Einbaudurchmesser 65…185 mm
Einbautiefe 22,0 mm
Justierbar Nein
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein
1) Internet of Things. Unterstützt die Datenübertragung per Gateway zu Cloud-basierten Monitoring-Plattformen wie LEDVANCE VIVARES Cloud
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 100000 h 1)
Lebensdauer L80/B10 bei 25 °C 50000 h 1)
Lebensdauer L90/B10 bei 25 °C 40000 h
Anzahl der Schaltzyklen 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 400mA / 200 mA
EVG - Ausgangs-Rippelstrom < 10 %
EVG - Länge 105.00 mm
EVG - Breite 45.00 mm
EVG - Höhe 25.00 mm
Empfohlenes Vorschaltgerät DR DALI-P-30 220-240 700
Notbeleuchtung
Art des Notbetriebtests ohne
Zertifikate & Standards
Normen CE, ENEC, UKCA, EAC, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
EPD LEDV-00068-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nicht austauschbar
Zusätzliche Produktdaten
Zusatzfunktion MULTI SELECT, VIVARES
BEG förderfähig Ja
