Funktionales Design
Produktvorteile
- Geeignete Leuchte für VIVARES und andere DALI-2 Licht Management Systeme
- Erweiterte Dienstleistungen wie Stromverbrauchsüberwachung und Fernwartung möglich bei DALI Versionen
- Homogene Lichtverteilung und reduzierte Blendwirkung UGR ≤ 19
- Energieeinsparung dank hoher Systemlichtausbeute: bis zu 120 lm/W
- Sehr vielseitig durch Multi Select Funktionen
- Hohe Farbwiedergabe Ra > 90
- Externer Treiber für erweiterte Flexibilität und einfache Installation
- Durchgangsverdrahtung über zusätzliche Anschlussdose als Zubehör möglich
- Schutzart: IP44
- Einfache Installation mit schnellem Anschluss
- Weitere Varianten mit DALI-2 Treiber, Zigbee Treiber oder Emergency Conversion Kit sind verfügbar
Anwendungsgebiete
- Direkter Ersatz für Einlege-Leuchten mit Leuchtstofflampen

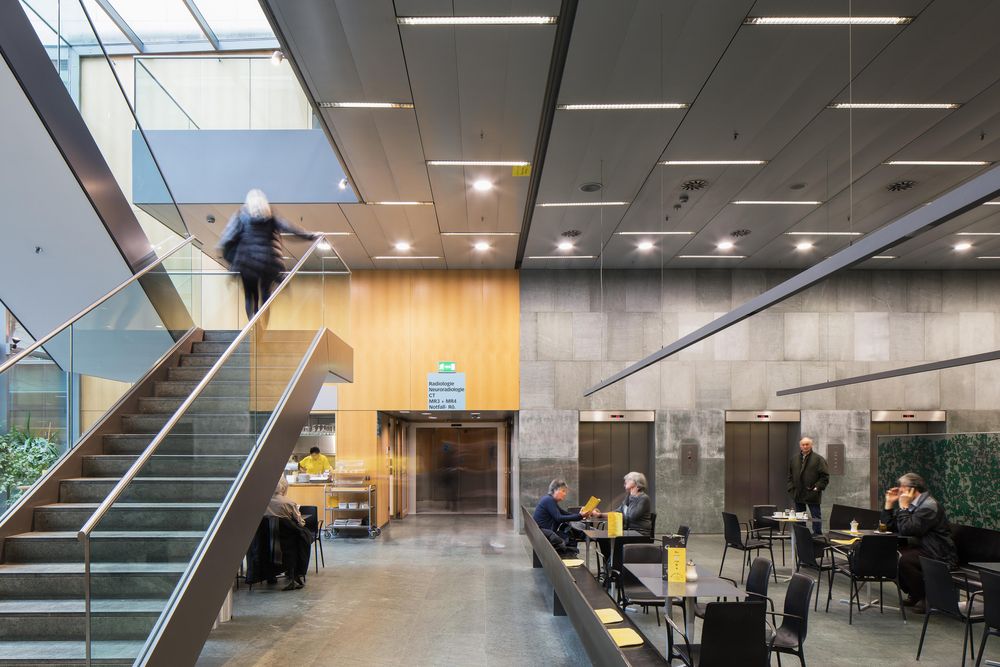

- Büroräume, Konferenzräume

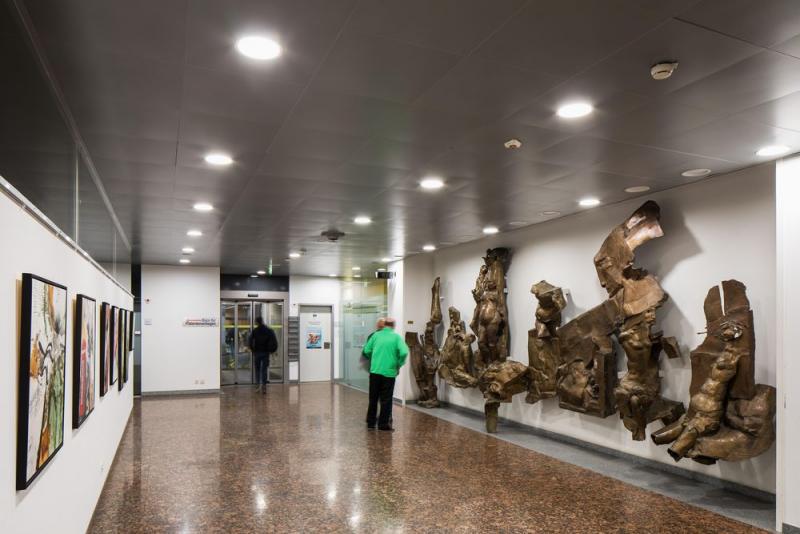

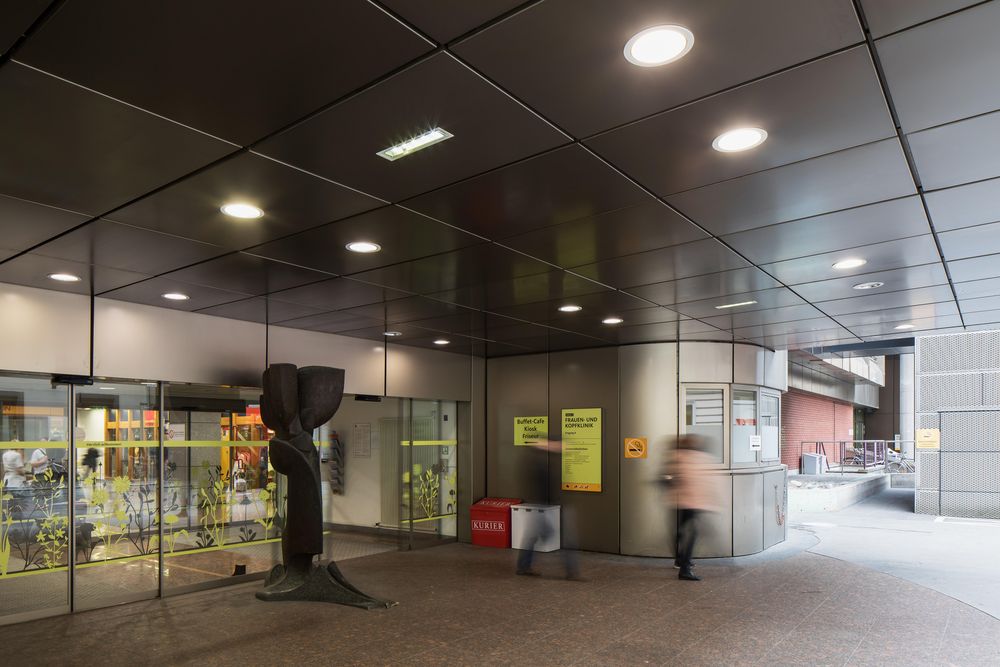

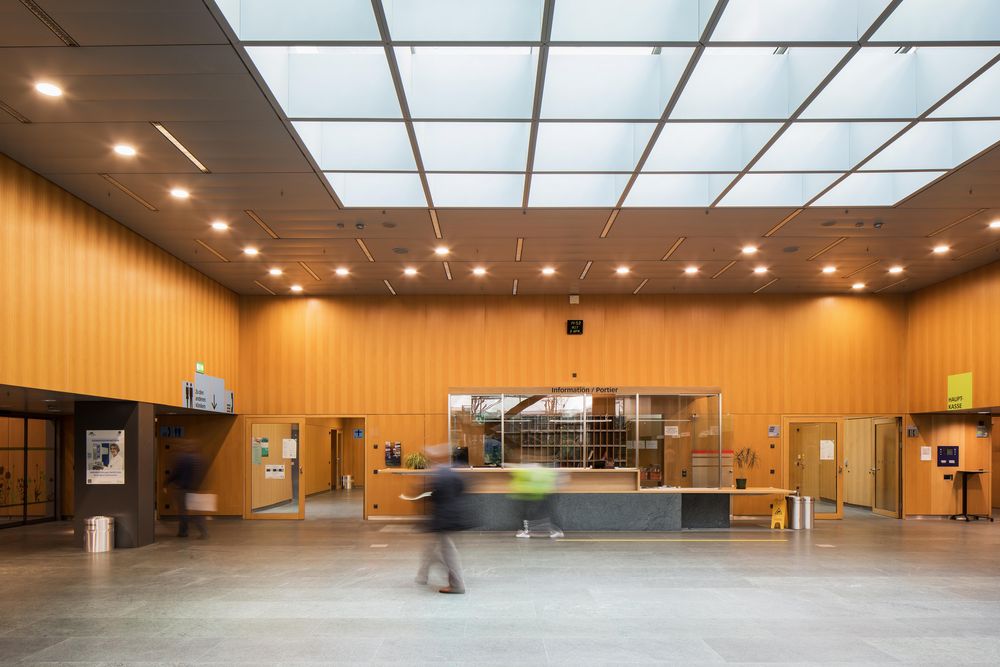

- Empfangsbereiche, Eingangsbereiche, Korridore, Aufzüge
Produkteigenschaften
- IoT-fähige Leuchte mit DALI-2 Technologie

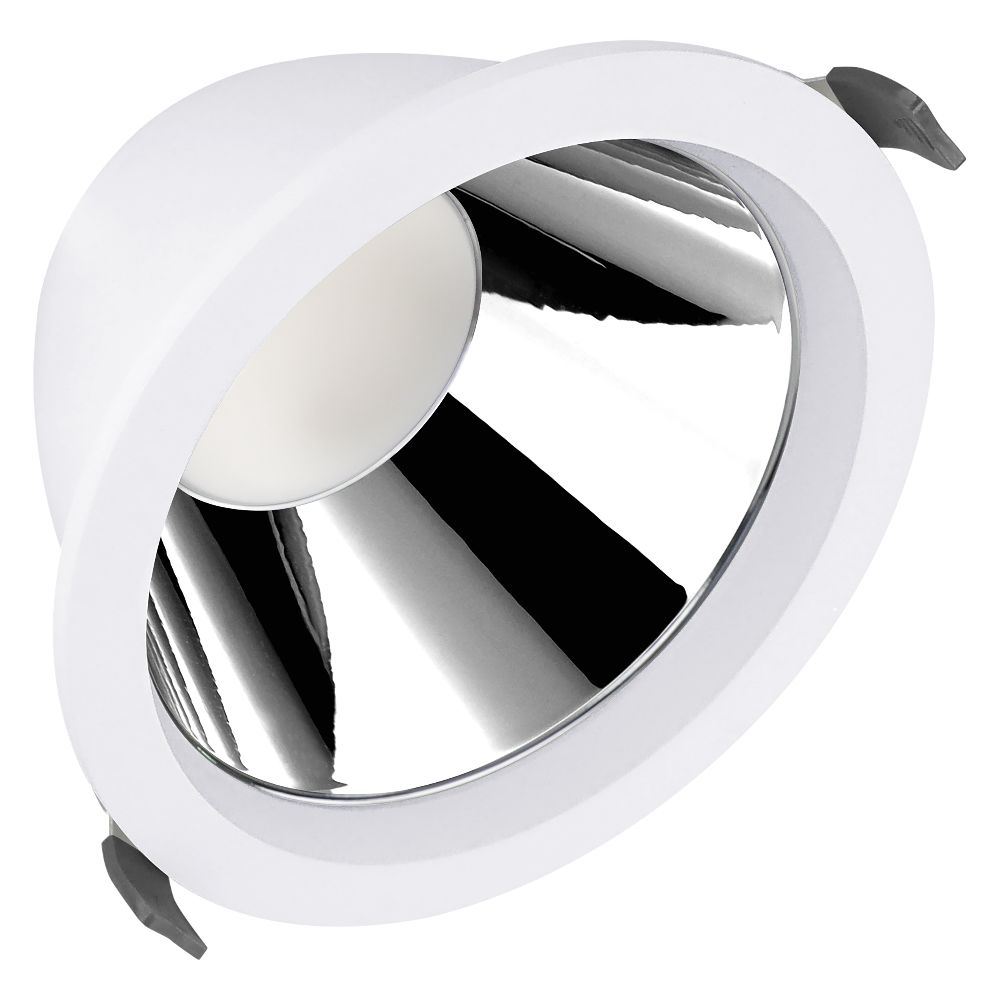

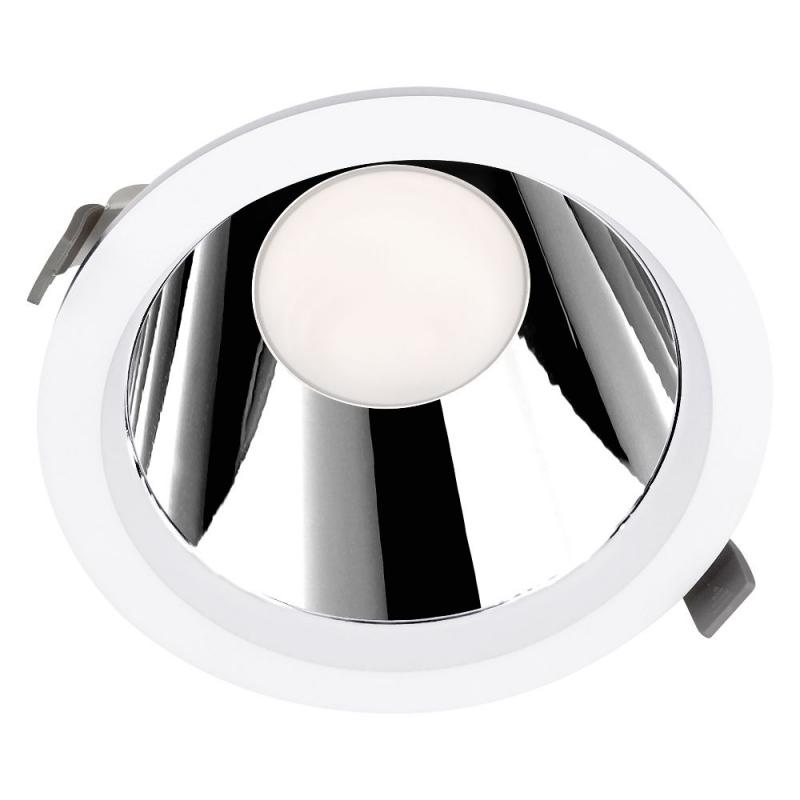

- Aluminiumbeleuchtung mit vier verschiedenen Ausschnitten und Hochglanzreflektor UGR ≤ 19
- Sehr homogene Lichtverteilung
- Externer Treiber mit Multi Lumen Funktion von bis zu 5000 lm
- Multi Color Funktion
- Konsistente Lichtfarbe: ≤ 3 SDCM (Schwellwerteinheit)
- Lebensdauer (L80/B10): 70.000 h (bei 25 °C)
Technische Ausstattung

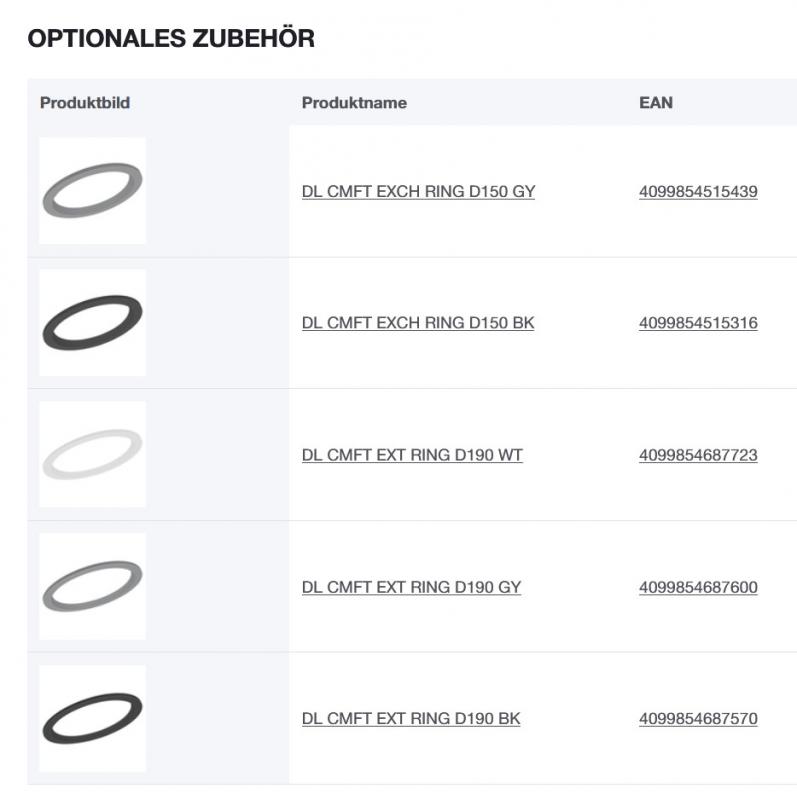

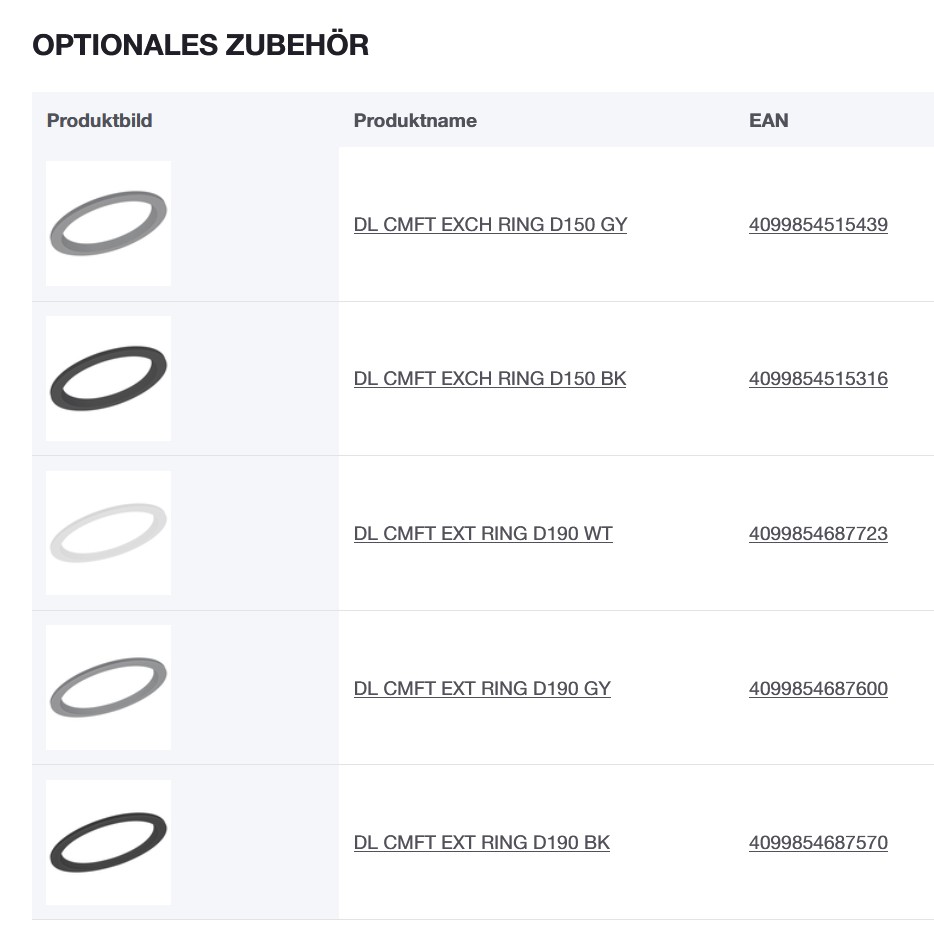

- Optionen zu Deckenrahmenanbauten sind erhältlich
- Sicherungsseil für Leuchten enthalten
- Externes Vorschaltgerät enthalten
- Geeignet für den Betrieb mit Emergency Conversion Box
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Die Leuchten sind nicht für die Abdeckung mit wärmedämmendem Material bestimmt.
Elektrische Daten
Nennleistung 18 W / 15 W / 12 W
Nennspannung 220…240 V
Netzfrequenz 0/50/60 Hz
Nennstrom 82/71/59 mA
Einschaltstrom 24.8 A
Einschaltstromdauer Th50 6.34 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 30
Max. Anz. Leucht. an Sicherungsaut. C10 A 24
Max. Anzahl der Leuchten Leitungsschutzschalter C16 38
Netzleistungsfaktor λ ≥0,90
Oberschwingungsgehalt ≤ 15 %
Schutzklasse II
Betriebsart Externer LED-Treiber
Photometrische Daten
Lichtstrom 2160 lm / 1800 lm / 1440 lm
Lichtausbeute 120 lm/W
Farbtemperatur 3000 K / 4000 K
Referenzeinstellung der enthaltenen Lichtquelle (Kelvin) 4000 K
Lichtfarbe (Bezeichnung) Warm weiß, Kalt weiß
Farbwiedergabeindex Ra > 90
Standardabweichung des Farbabgleichs ≤3 sdcm
Lichtstärke -
Flimmer-Messgröße (Pst LM) <1
Messgröße für Stro-boskop-Effekte (SVM) <0.4
Photobiologische Risikogruppe gemäß EN62778 RG0
Photobiologische Risikogruppe gemäß EN62471 RG0

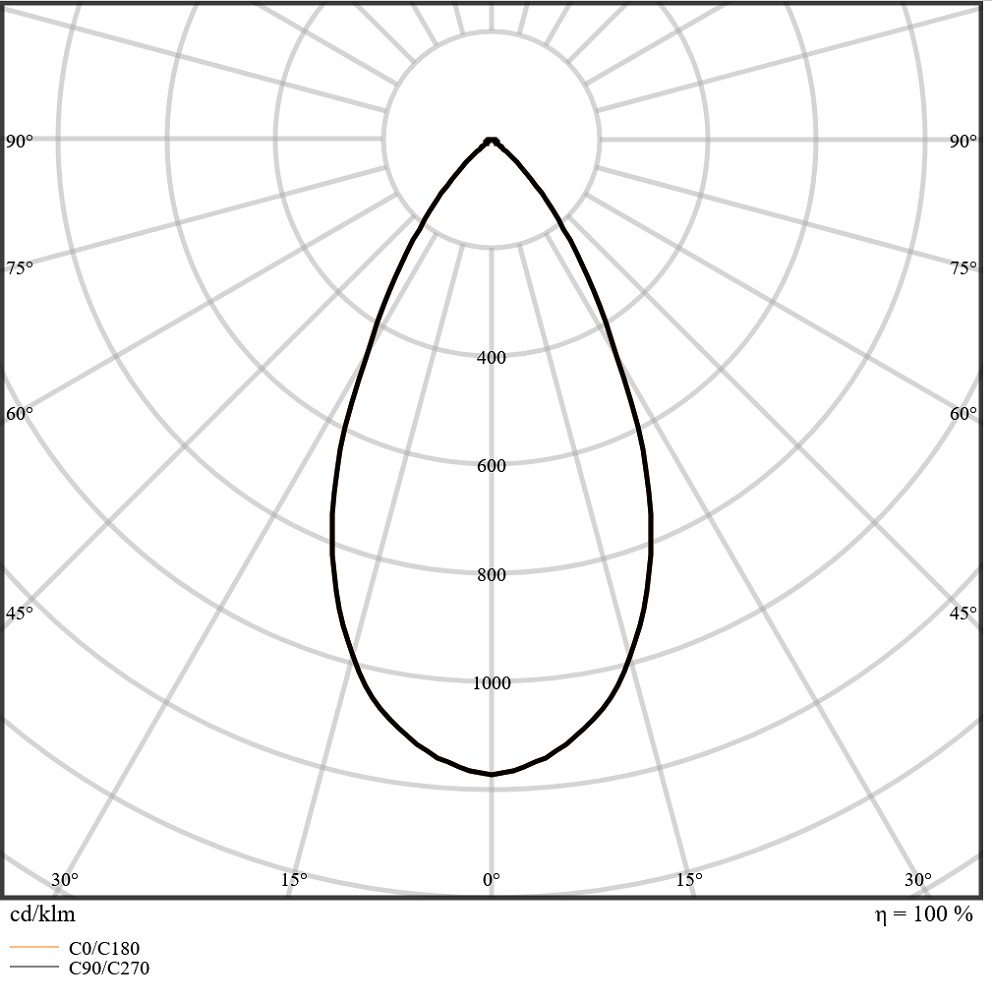

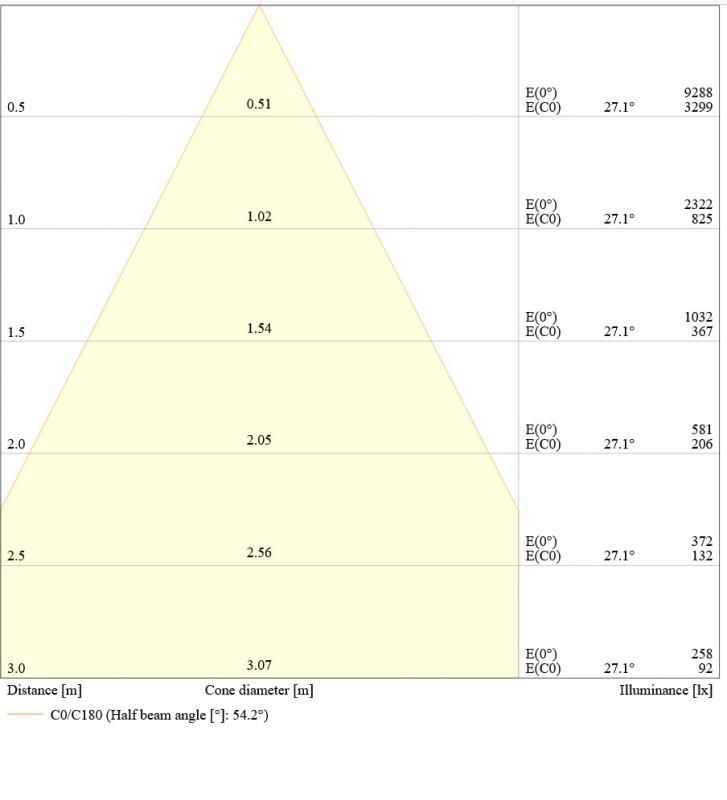

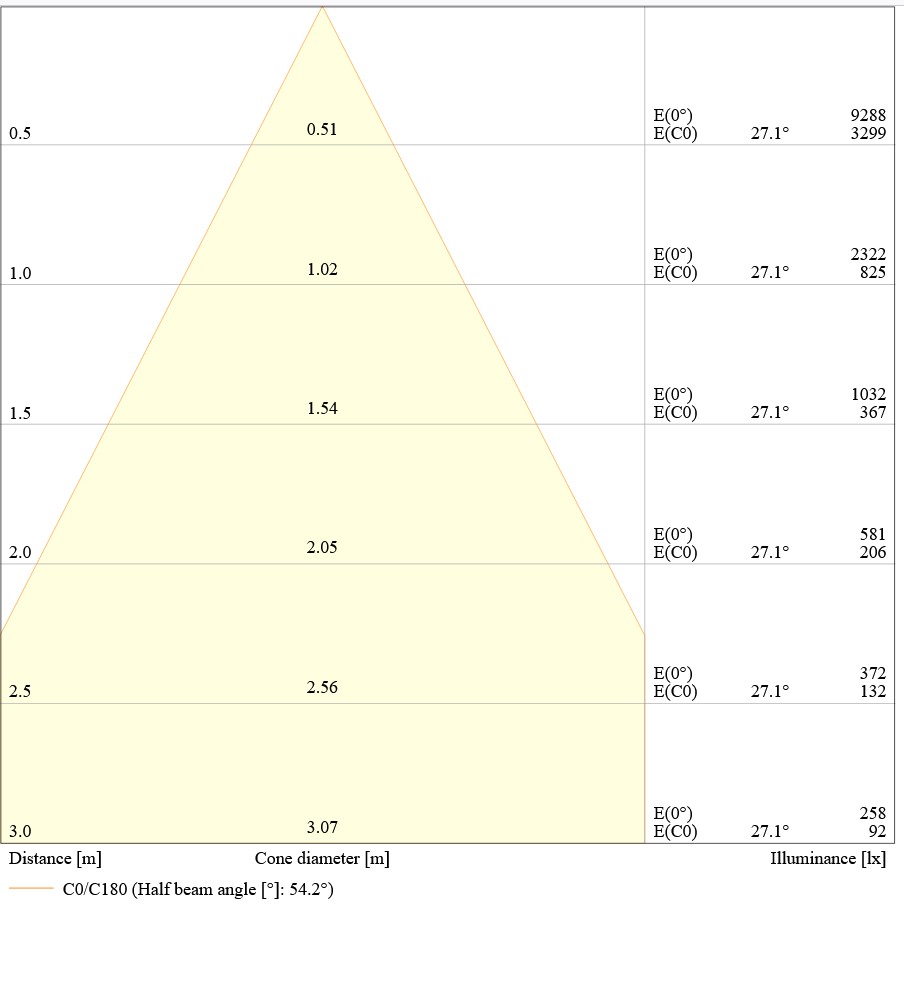

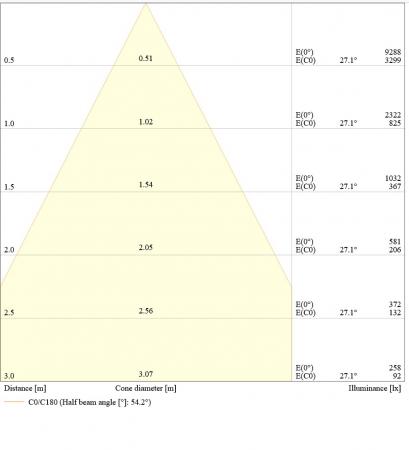

Ausstrahlungswinkel 55 °
UGR < 19
Adjustable attributes
Nennleistung Farbtemperatur Lichtstrom Lichtausbeute
18 W 3000 K 1980 lm 110 lm/W
18 W 4000 K 2160 lm 120 lm/W
15 W 3000 K 1650 lm 110 lm/W
15 W 4000 K 1800 lm 120 lm/W
12 W 3000 K 1320 lm 110 lm/W
12 W 4000 K 1440 lm 120 lm/W

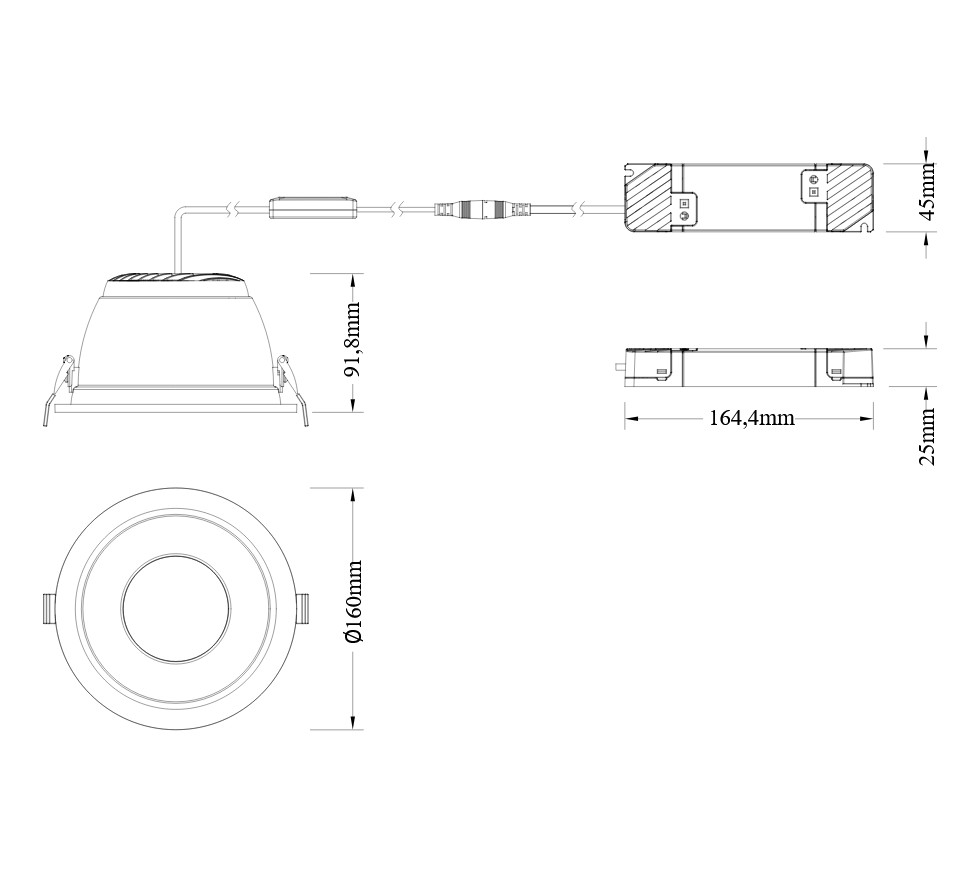

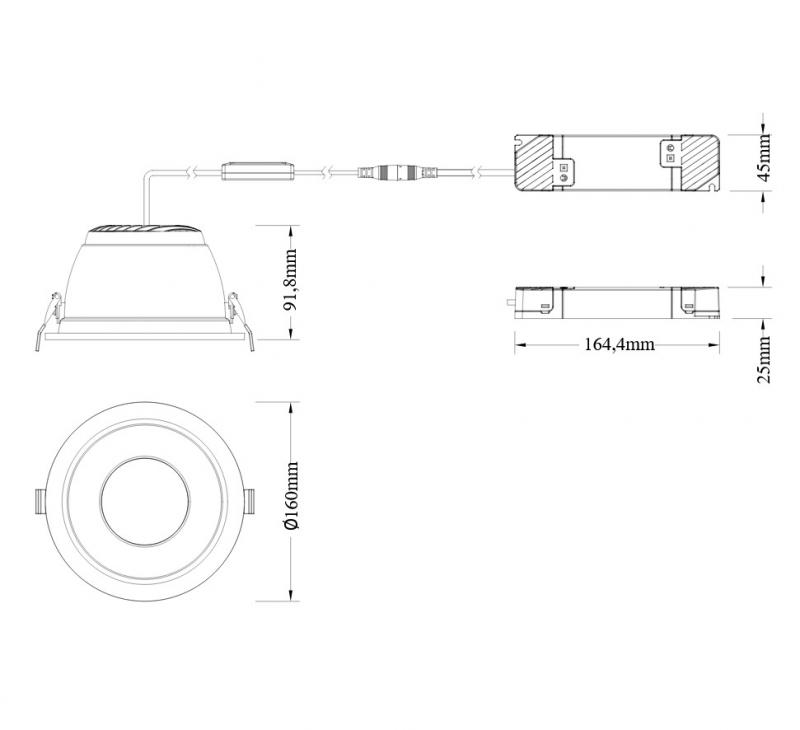

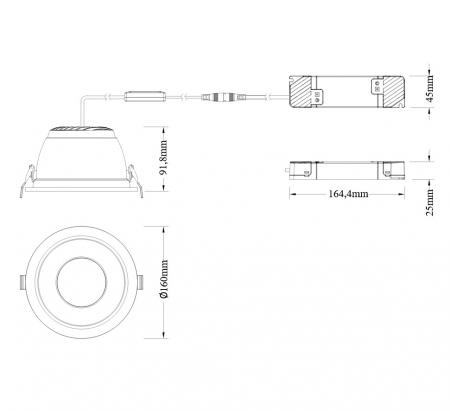

Maße & Gewicht
Durchmesser 160,00 mm
Höhe 92,00 mm
Produktgewicht 400,00 g
Materialien & Farben
Produktfarbe Weiß
Gehäusefarbe Weiß
RAL-Nummer RAL 9003
Gehäusematerial Aluminium
Material Abdeckung Polycarbonat (PC)
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -20…+40 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Schraubenloser Anschluss, 5-polig
Schutzart IP44/IP20
Schutzklasse IK (Stoßfestigkeitsgrad) IK03
Dimmbar Ja
Art der Dimmung DALI
IoT-fähig Unterstützt DALI Daten gemäß Part 251, 252, 253 1)
Montageart Einbau
Montageort Decke, Wand
Anwendungsumgebung Innenanwendungen
Einbaubreite 150 mm
Einbaudurchmesser 150 mm
Einbautiefe 92 mm
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein
1) Internet of Things. Unterstützt die Datenübertragung per Gateway zu Cloud-basierten Monitoring-Plattformen wie LEDVANCE VIVARES Cloud
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 100000 h 1)
Lebensdauer L80/B10 bei 25 °C 70000 h 1)
Lebensdauer L90/B10 bei 25 °C 40000 h
Anzahl der Schaltzyklen 30000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 450/350/300 mA
EVG - Ausgangs-Rippelstrom ≤ 10 %
EVG - Länge 164 mm
EVG - Breite 45 mm
EVG - Höhe 25 mm
Empfohlenes Vorschaltgerät DR DALI-P-30/220-240/700
Notbeleuchtung
Art der Notlichtfunktion (EL) EL zertifizierter Treiber (0Hz / DC) für Anwendungen an Zentralbatterien integriert, Notlichteinheit (Batterie und Steuergerät) für dezentrale Anwendung seperat erhältlich
Art des Notbetriebtests ohne
Leistung im Notbetrieb 3 W
Lichtstrom im Notbetrieb 345 lm
Zertifikate & Standards
Normen ENEC, CE, UKCA, EAC, CB
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
EPD LEDV-00053-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nicht austauschbar
Zusätzliche Produktdaten
Zusatzfunktion MULTI SELECT, VIVARES
BEG förderfähig Ja
