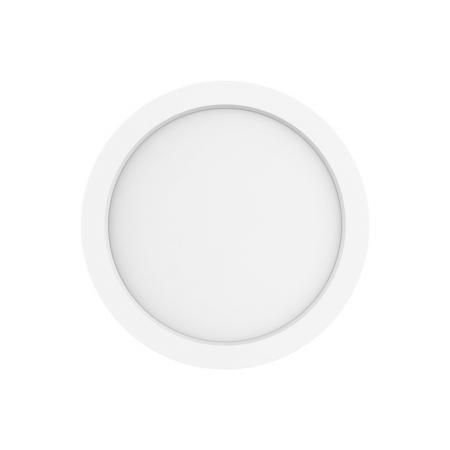

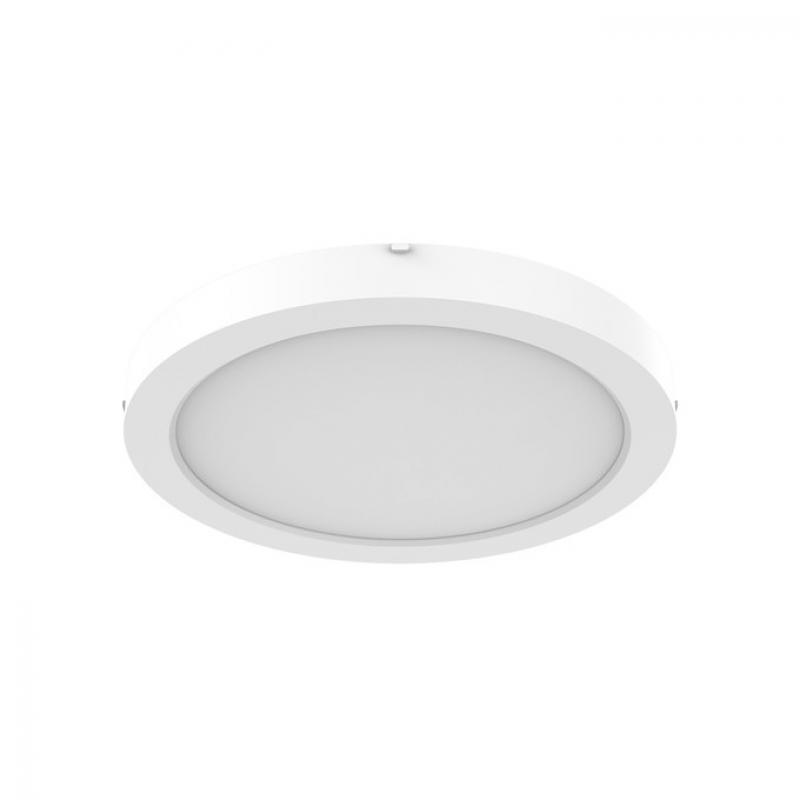

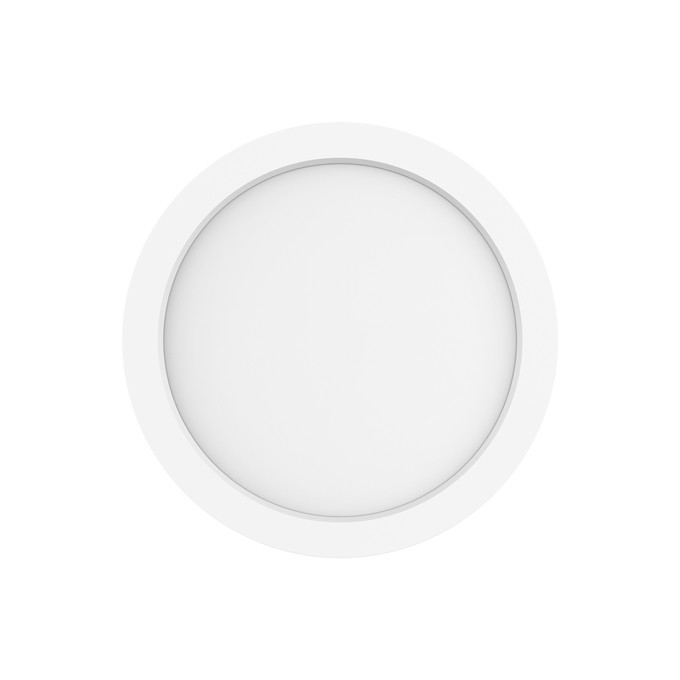

Funktionales Design & Einfache Installation mit schnellem Anschluss
Produktvorteile
- Die Lösung für eine Sanierung - universell einsetzbar für bestehende Deckenausschnitte
- Sehr vielseitig durch wählbare CCT und Wattageneinstellung (Multi Color / Multi Lumen)
- Einfache Installation dank integriertem Treiber
- Energieeinsparung dank hoher Systemlichtausbeute: bis zu 145 lm/W
- Sehr homogene Lichtverteilung
- Weitere Varianten mit DALI-2 Treiber und Sensor zusätzlich verfügbar
Anwendungsgebiete
- Direkter Ersatz für Leuchten mit Kompaktleuchtstofflampen

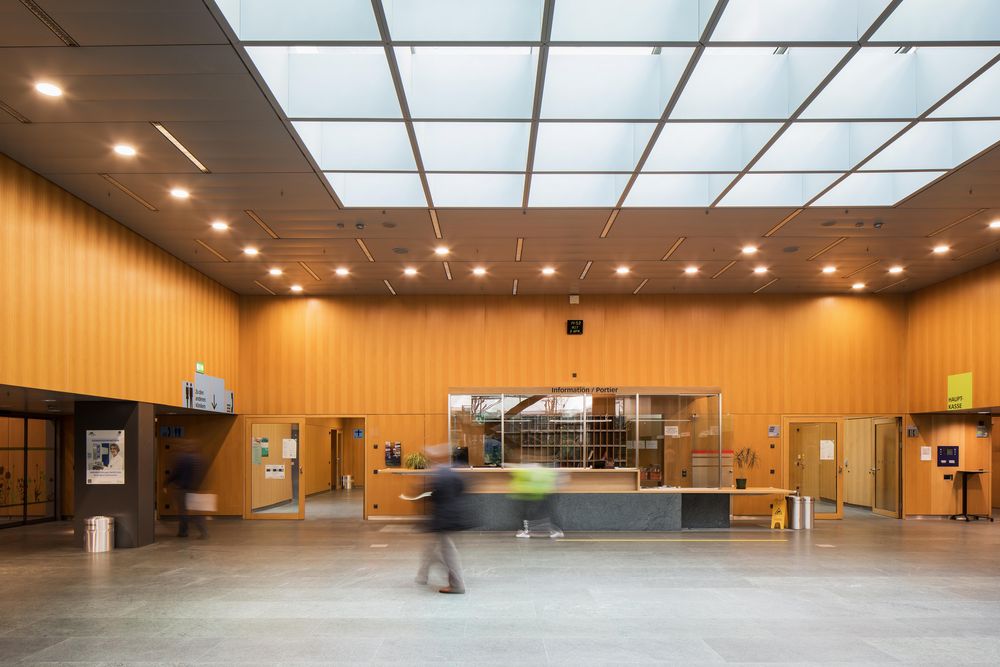

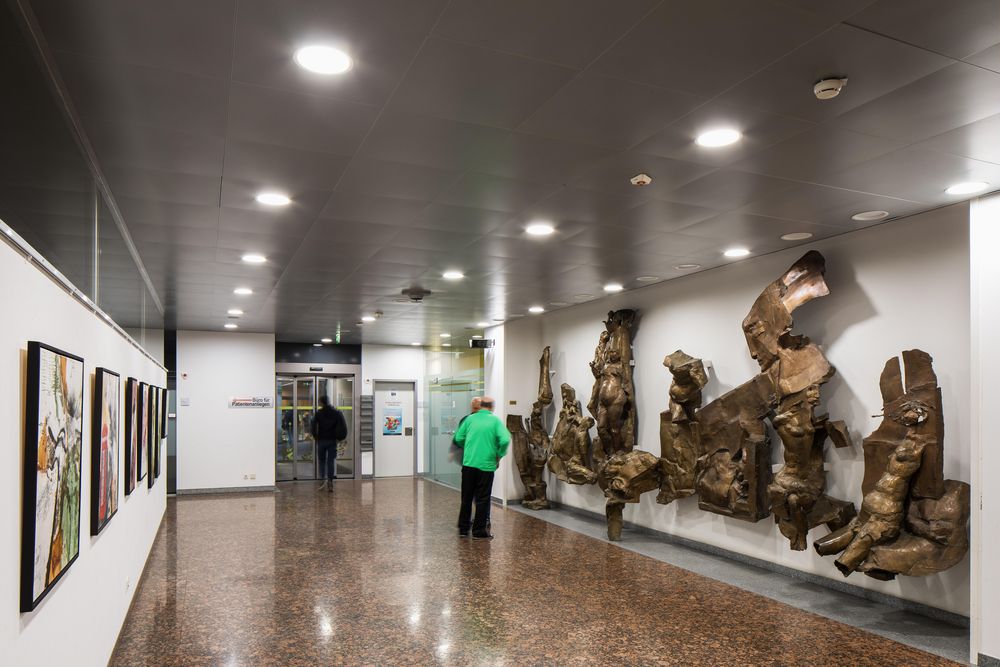

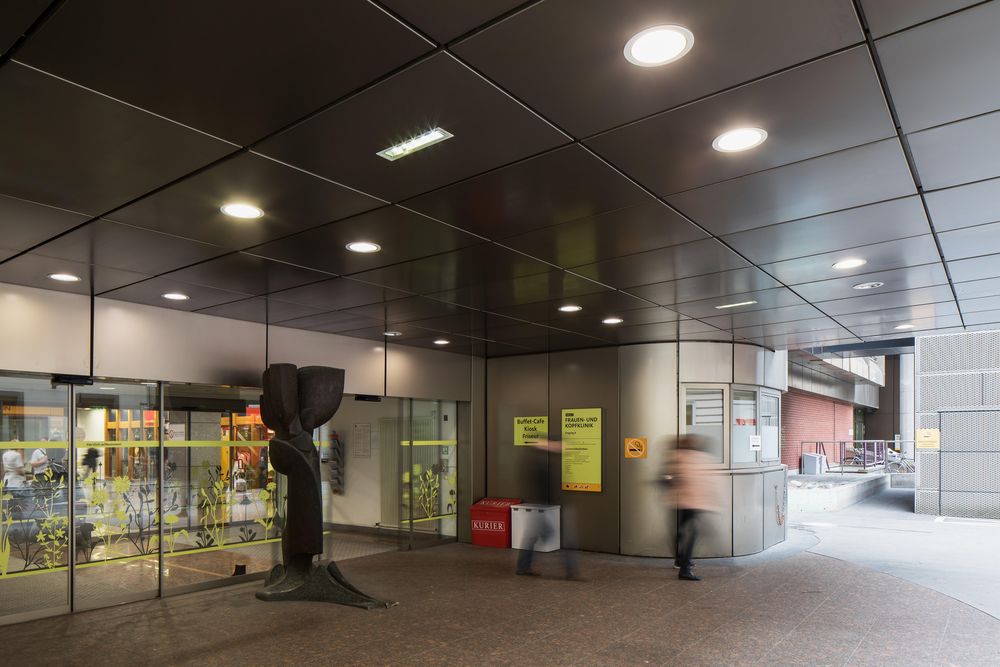

- Empfangsbereiche, Eingangsbereiche, Korridore, Aufenthaltsbereiche
Produkteigenschaften
- Multi Color Funktion: 3000 K und 4000 K
- Multi Lumen Funktion: 2 Leistungsstufen wählbar

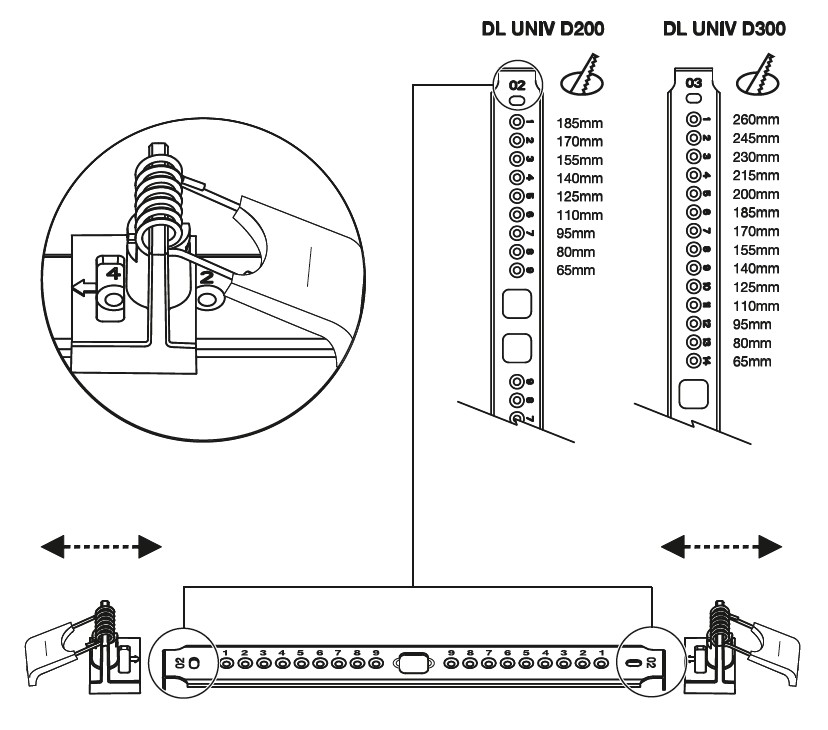

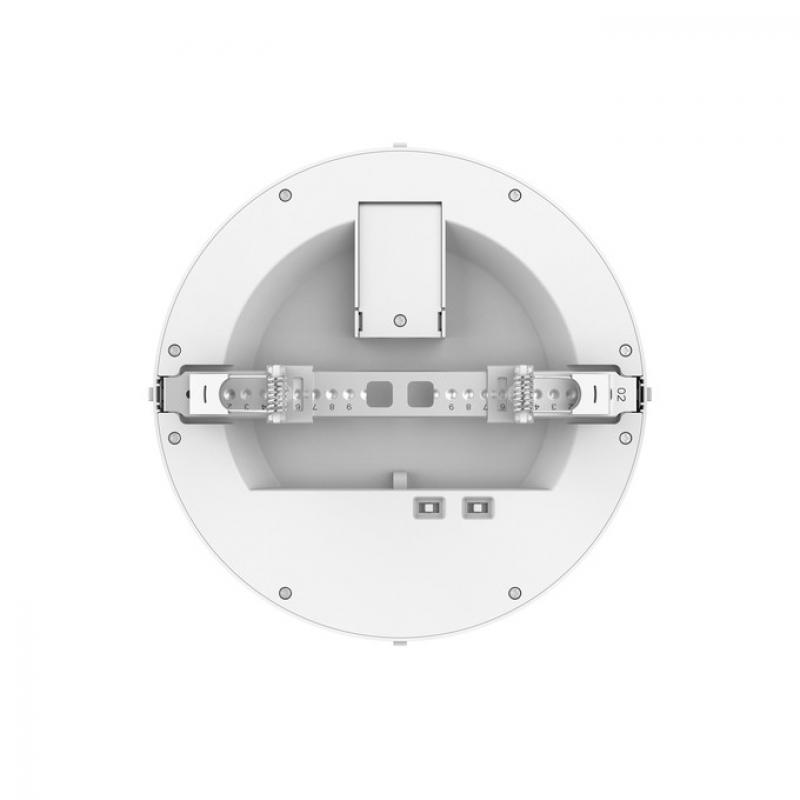

- Multi Cut-out: einstellbare Einbaufedern für Deckenausschnitte von 65 mm bis 260 mm
- Erhältlich in zwei Größen: 200 mm und 300 mm Durchmesser
- Hohe Farbkonsistenz: < 4 SDCM (Schwellwerteinheit)
- Schutzart: IP44 (raumseitig)
- Geeignet für Durchverdrahtung
- Lebensdauer (L80/B10): bis zu 50.000 h (bei 25 °C)
Technische Ausstattung

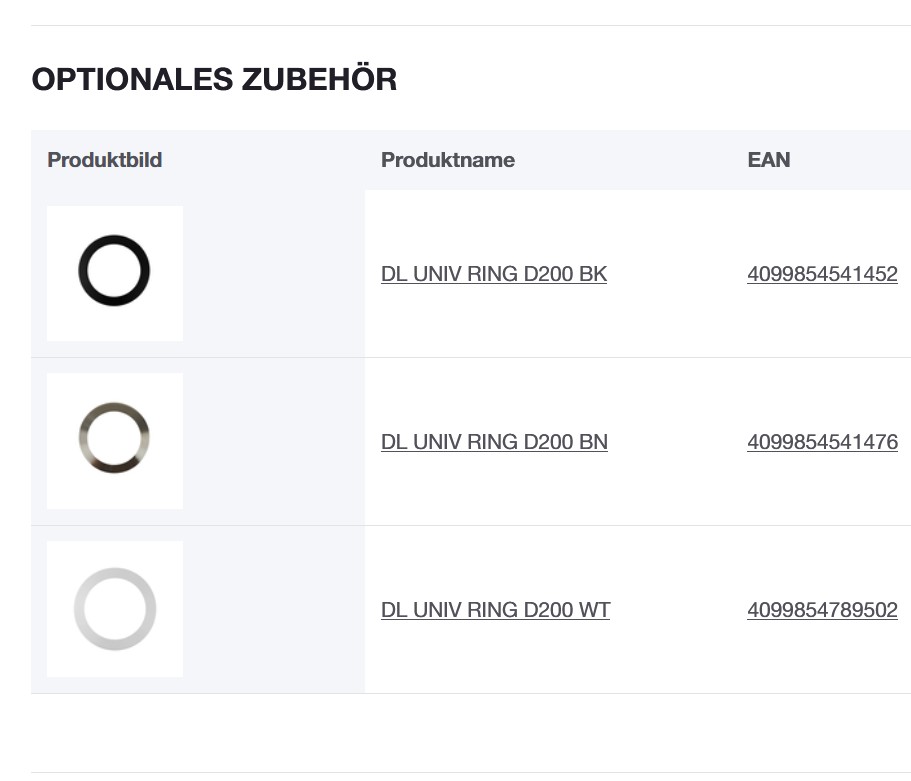

- Zusätzliche Abdeckringe separat erhältlich in runder Form und in verschiedenen Farben
- Sicherungsseil für Leuchte enthalten
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Die Leuchten sind nicht für die Abdeckung mit wärmedämmendem Material bestimmt.
Elektrische Daten
Nennleistung 18 W / 9 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 79 mA
Einschaltstrom 17.4 A
Einschaltstromdauer Th50 1.8 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 42
Max. Anz. Leucht. an Sicherungsaut. C10 A 34
Max. Anzahl der Leuchten Leitungsschutzschalter C16 54
Netzleistungsfaktor λ 0,9
Oberschwingungsgehalt < 40 %
Schutzklasse II
Betriebsart Integrierter LED-Treiber
Photometrische Daten
Lichtstrom 2420 lm / 2300 lm / 1260 lm / 1200 lm
Lichtausbeute 135 lm/W / 130 lm/W / 140 lm/W
Farbtemperatur 3000 K / 4000 K
Referenzeinstellung der enthaltenen Lichtquelle (Kelvin) 4000 K
Lichtfarbe (Bezeichnung) Warm weiß, Kalt weiß
Farbwiedergabeindex Ra > 80
Standardabweichung des Farbabgleichs < 4 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) <1
Messgröße für Stro-boskop-Effekte (SVM) <0.4
Photobiologische Risikogruppe gemäß EN62778 RG0
Ausstrahlungswinkel 110 °
Einstellbare Eigenschaften
Nennleistung Farbtemperatur Lichtstrom Lichtausbeute
18 W 3000 K 2300 lm 130 lm/W
18 W 4000 K 2420 lm 140 lm/W
9 W 3000 K 1200 lm 135 lm/W
9 W 4000 K 1260 lm 140 lm/W

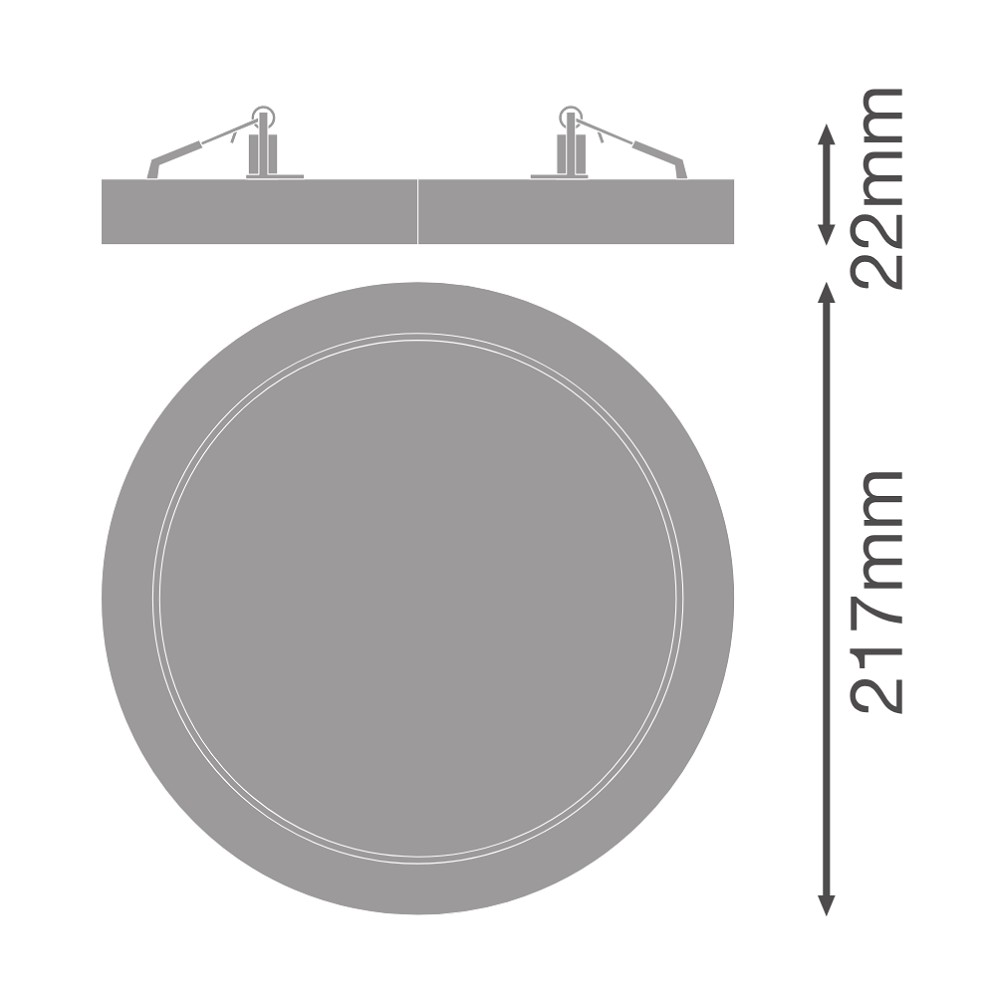

Maße & Gewicht
Durchmesser 217,00 mm
Höhe 22,00 mm
Produktgewicht 445,00 g
Materialien & Farben
Produktfarbe Weiß
Gehäusefarbe Weiß
RAL-Nummer RAL 9003
Gehäusematerial Polycarbonat (PC)
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -20…+40 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Schraubenlose Anschlussklemme
Schutzart IP44/IP20
Schutzklasse IK (Stoßfestigkeitsgrad) IK03
Dimmbar Nein
Montageart Anbau/Einbau
Montageort Decke
Anwendungsumgebung Innenanwendungen
Einbaudurchmesser 65…185 mm
Einbautiefe 22,0 mm
Justierbar Nein
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 100000 h 1)
Lebensdauer L80/B10 bei 25 °C 50000 h 1)
Lebensdauer L90/B10 bei 25 °C 40000 h
Anzahl der Schaltzyklen 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 190mA / 100 mA
EVG - Ausgangs-Rippelstrom < 10 %
Notbeleuchtung
Art des Notbetriebtests ohne
Zertifikate & Standards
Normen CE, ENEC, UKCA, EAC, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
EPD LEDV-00068-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nicht austauschbar
Zusätzliche Produktdaten
Zusatzfunktion MULTI SELECT
BEG förderfähig Ja
