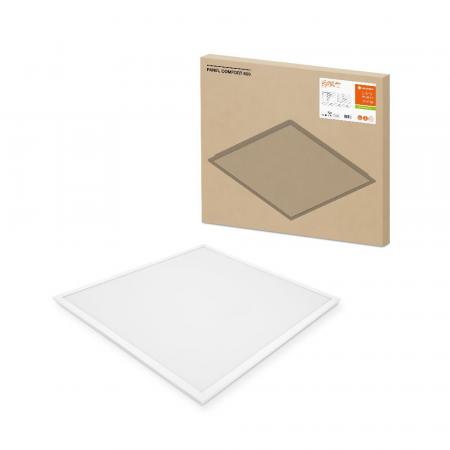

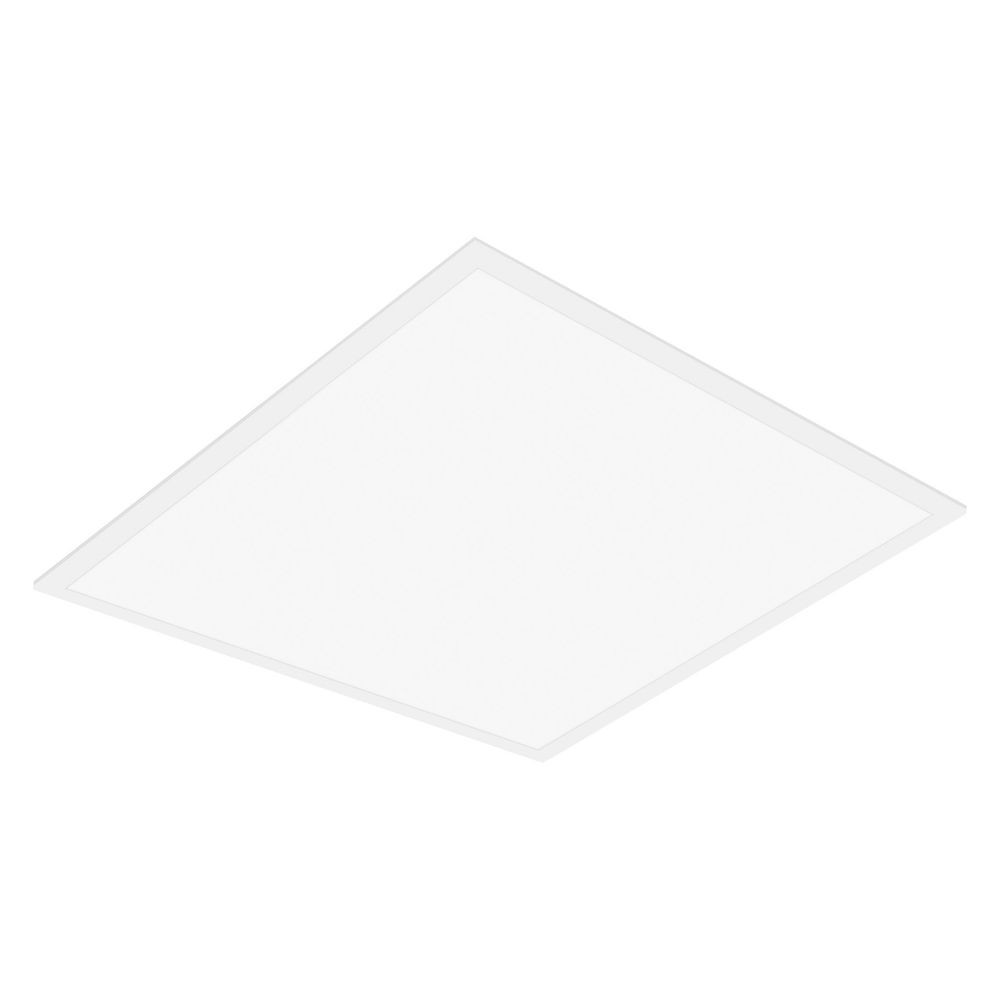

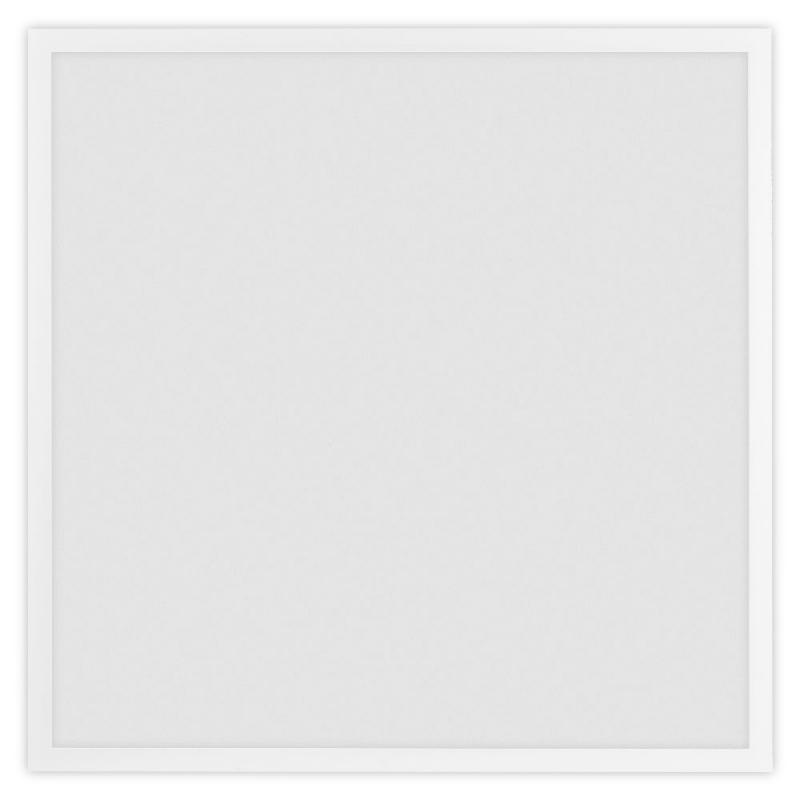

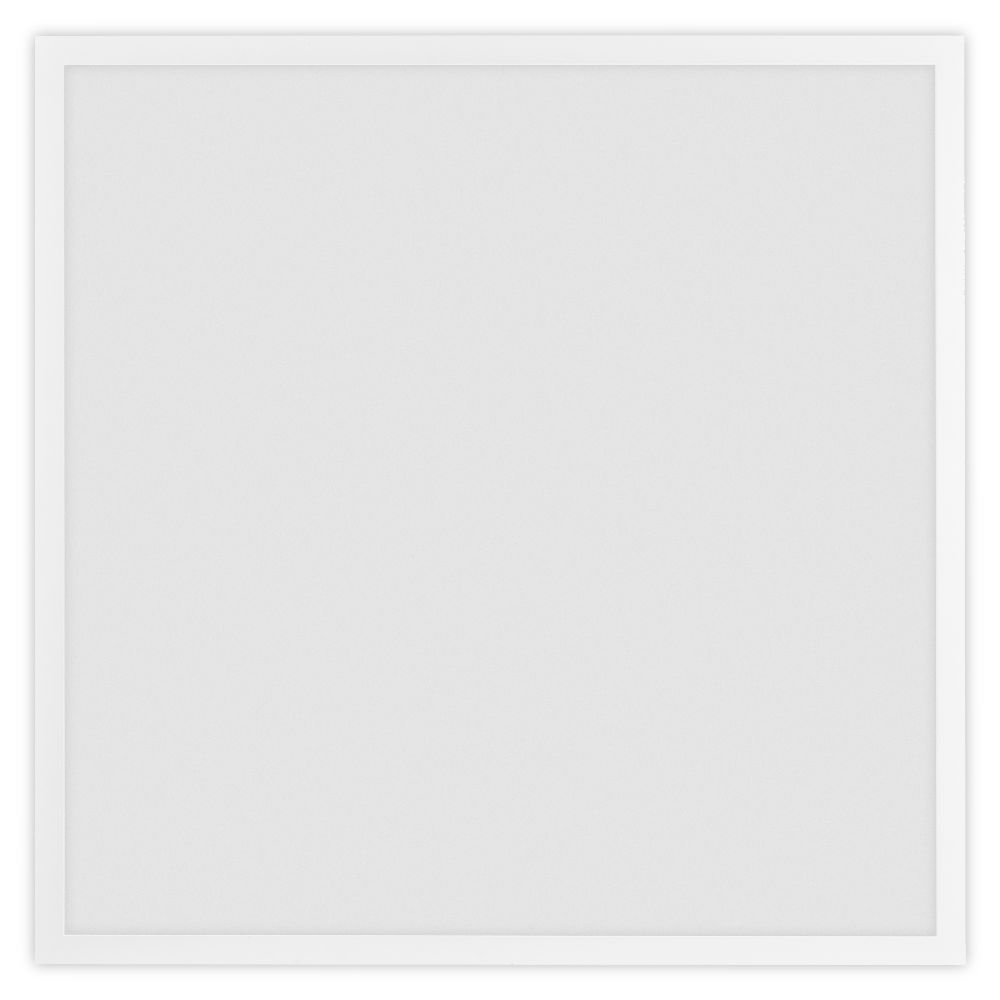

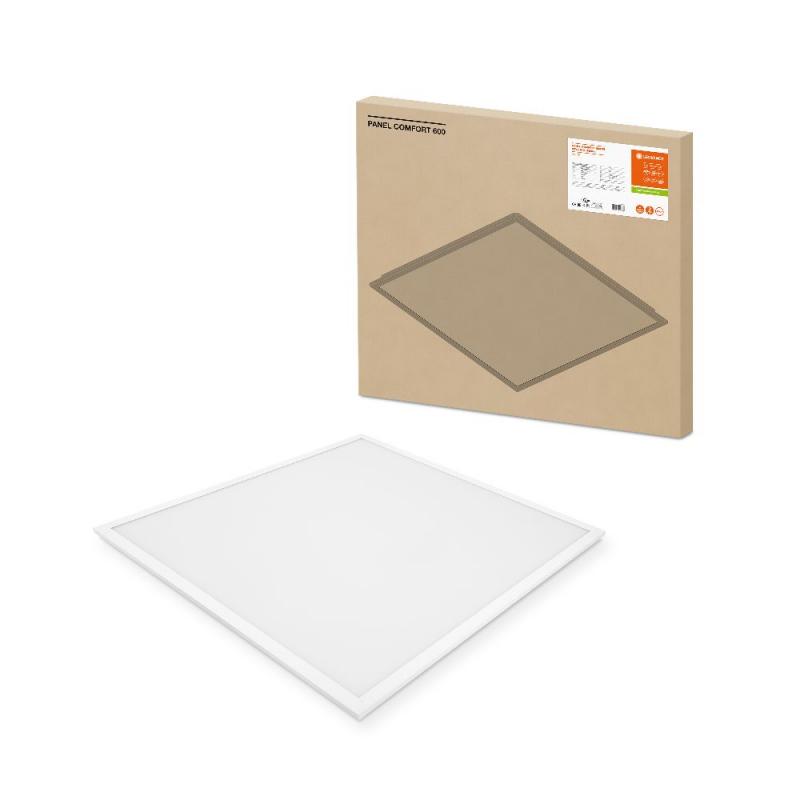

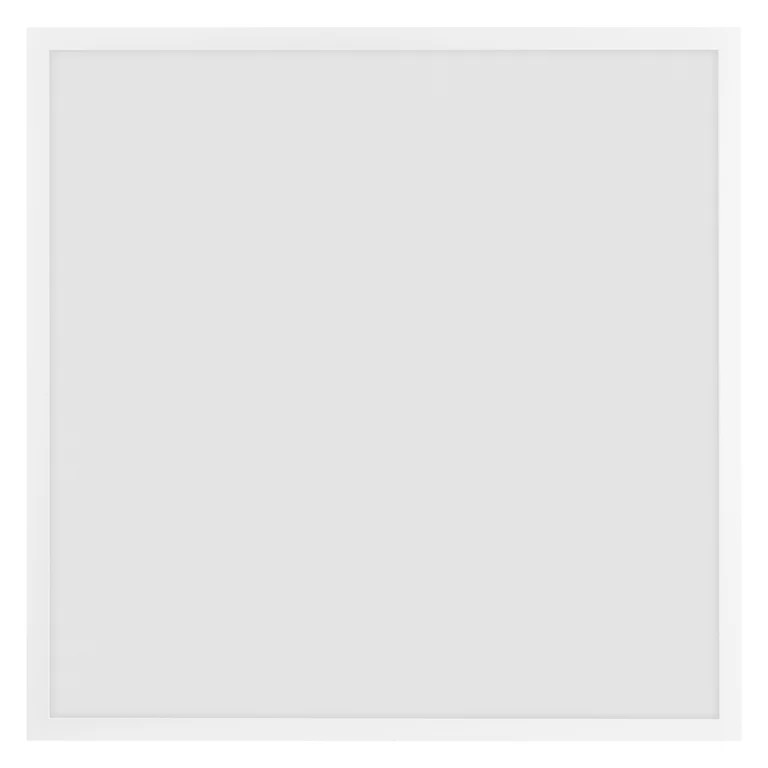

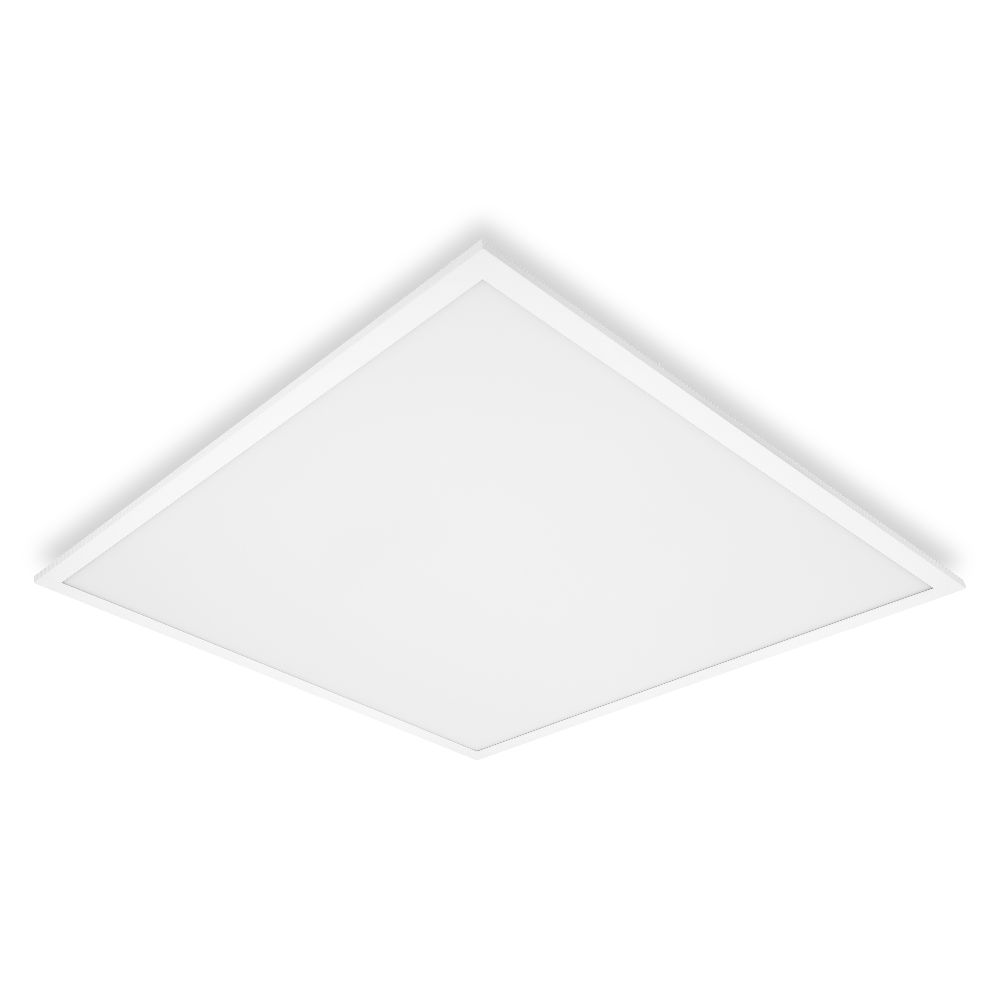

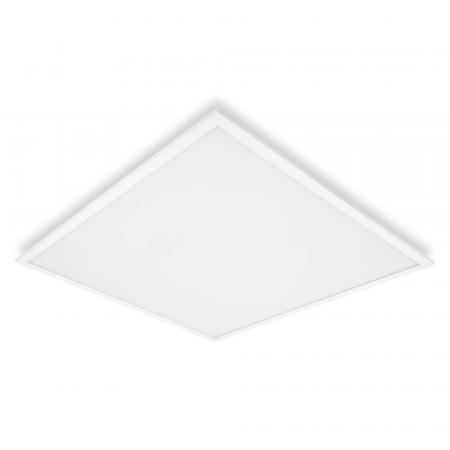

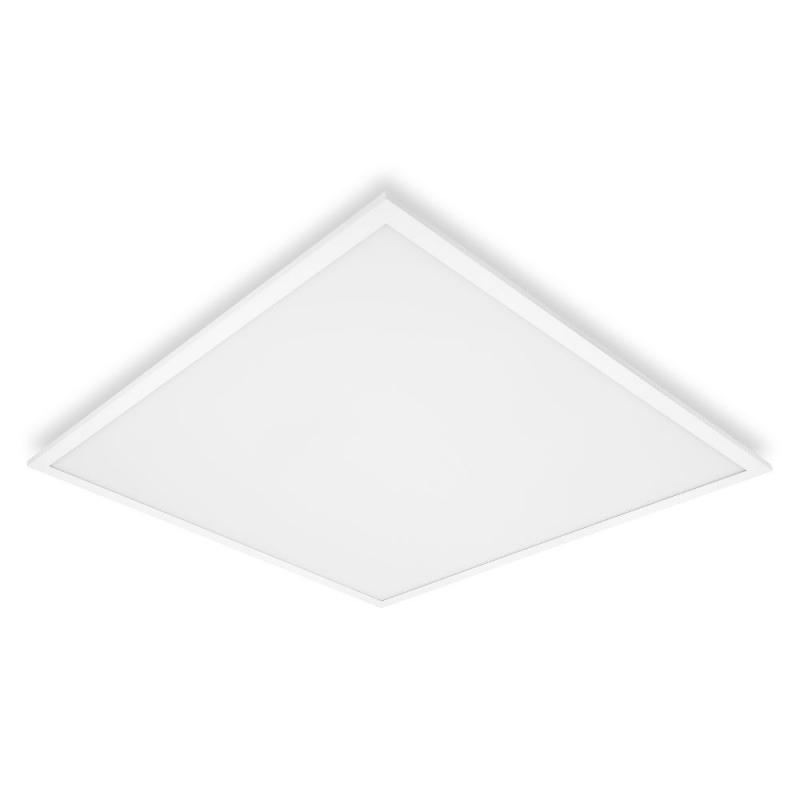

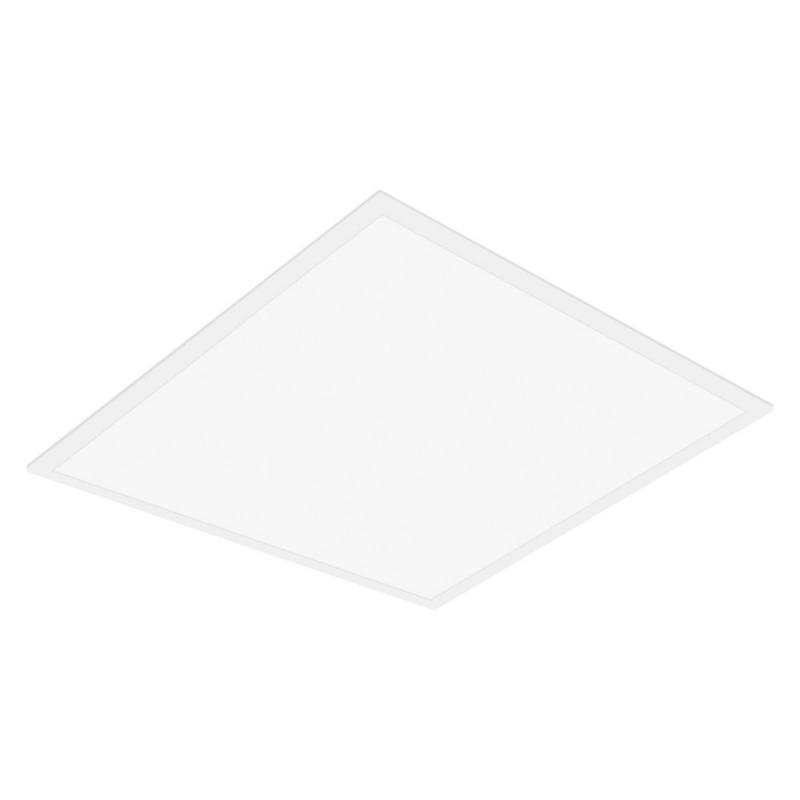

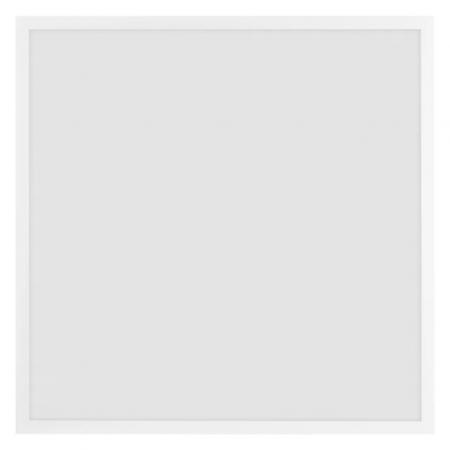

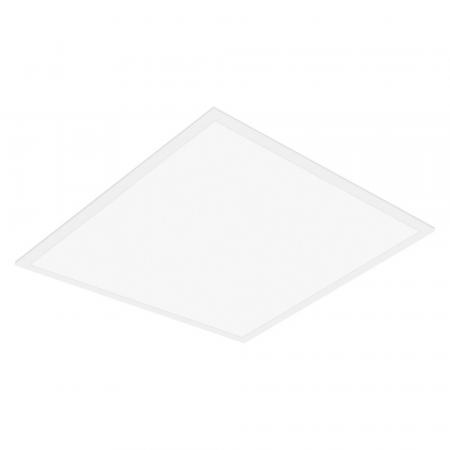

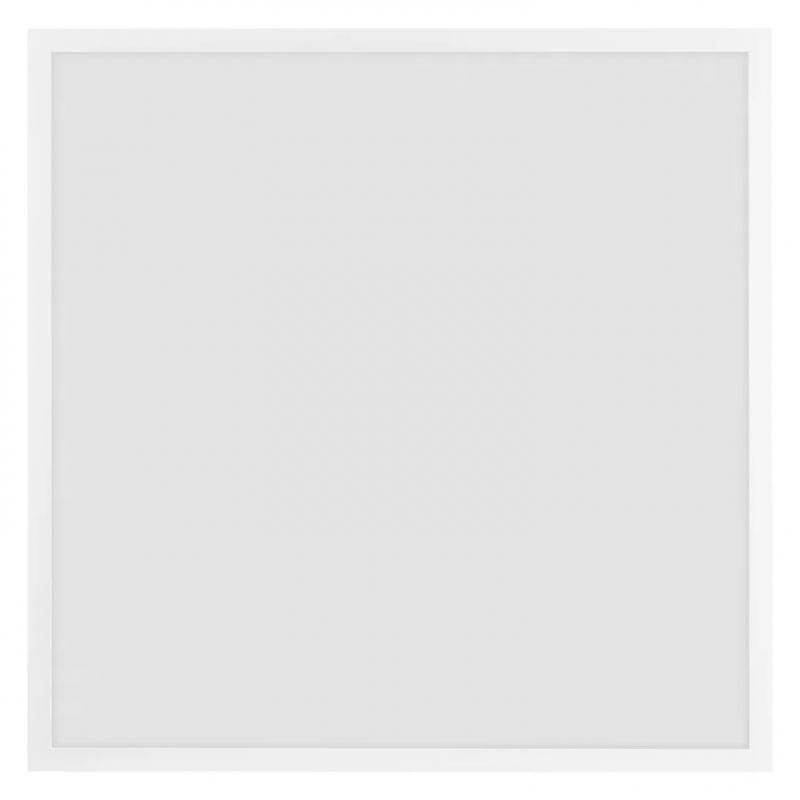

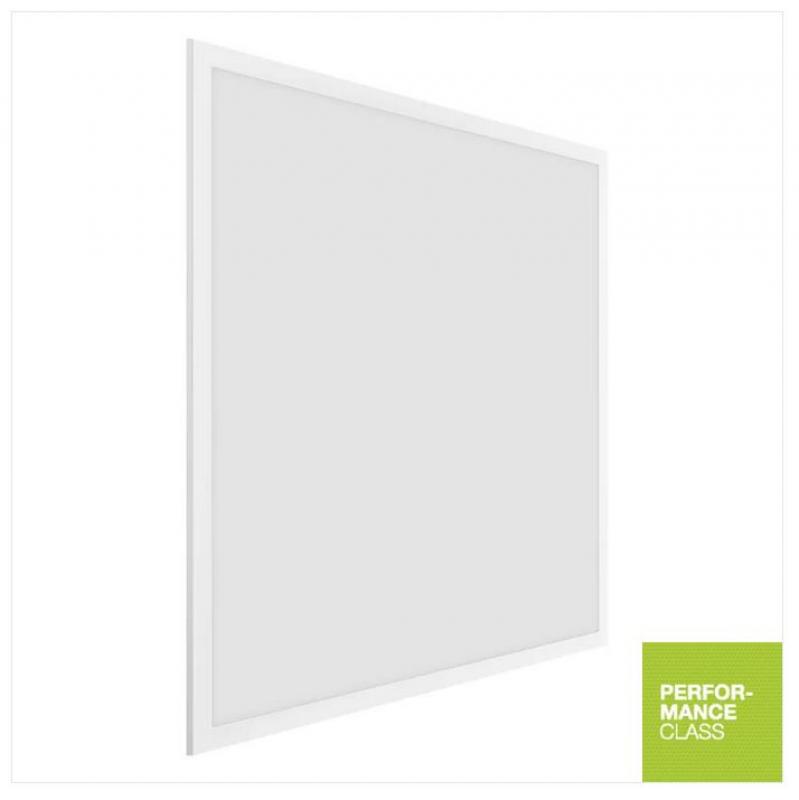

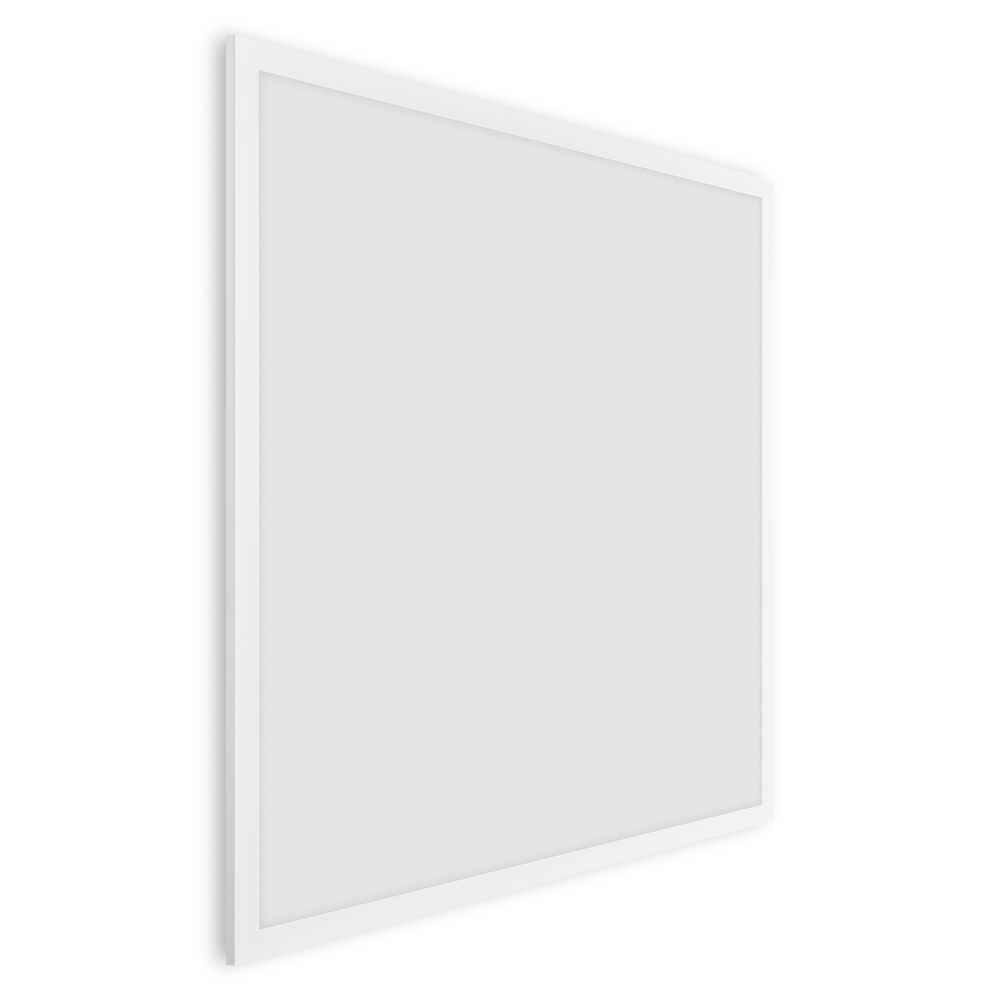

Das LED-Panel ist die perfekte Lösung für die Nachrüstung von Leuchtstofflampen.
Quadratische Einlege-Leuchte mit wählbarer Wattageneinstellung (Power Select - PS), für 600 x 600 mm Deckensysteme
Das LED-Panel hat ein angenehmes Licht und eine hohe Farbkonsistenz - ein direkter Ersatz für Leuchten mit Leuchtstofflampen. Sie können sogar problemlos einen externen Treiber installieren, um die Flexibilität zu erhöhen und die Installation zu erleichtern. Dank eines speziellen elektronischen Vorschaltgeräts hat das LED-Panel außerdem ein flimmerarmes Licht.
Produktvorteile
- Sehr vielseitig durch eine am Treiber wählbare Wattageneinstellung (Power Select - PS)
- Werkzeugloser elektrischer Anschluss dank Push-Button-Anschlussklemme
- Durchverdrahtung mit enthaltener Anschlussbox möglich
- Energieeinsparung dank hoher Systemlichtausbeute: bis zu 130 lm/W
- Hohe Farbkonsistenz mit SDCM 3
- Erweiterte Dienstleistungen wie Stromverbrauchsüberwachung und Fernwartung möglich bei DALI Versionen
- Externer Treiber für erweiterte Flexibilität und einfache Installation
- Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
- Sicherheitsbeleuchung möglich mit LEDVANCE Emergency Conversion Box
- 5 Jahre Garantie
Anwendungsgebiete
- Direkter Ersatz für Einlege-Leuchten mit Leuchtstofflampen

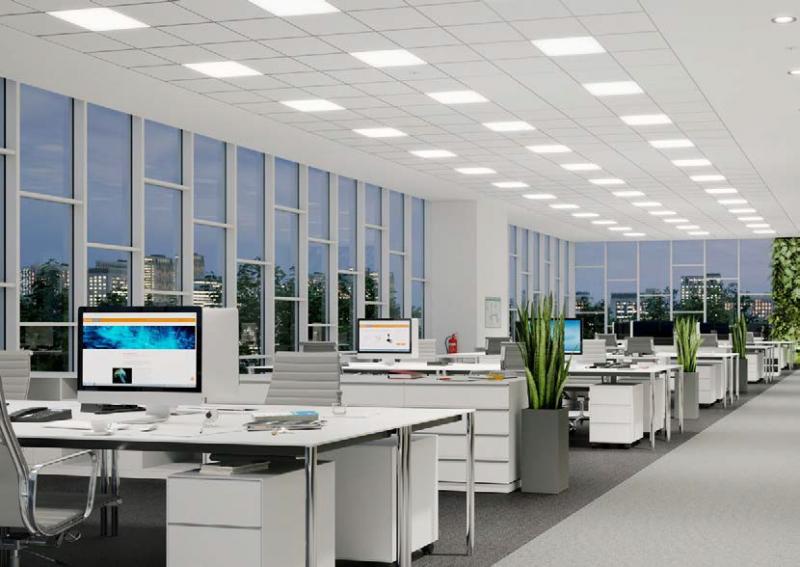

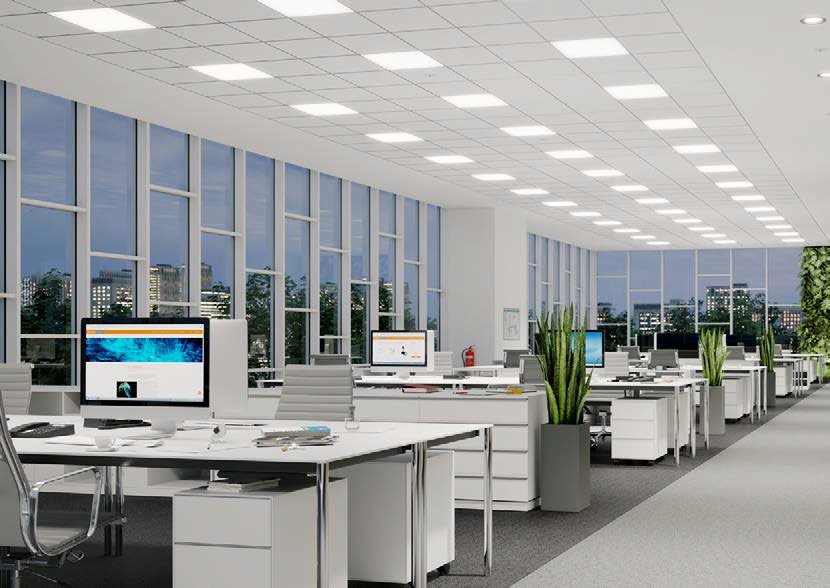

- Büroräume, Konferenzräume
- Empfangsbereiche, Eingangsbereiche, Korridore, Aufzüge
- Geeignet für Deckeneinbausysteme mit einem Rastermaß von 600 x 600 mm
Produkteigenschaften
- Rahmen aus stranggepresstem Aluminium
- Polystyrol-Diffusor
- 5-polige Anschlussklemme, Kabelquerschnitt bis zu 5 x 2,5 mm²
- Leuchtenversionen mit IoT-fähigem DALI-2 Treiber verfügbar
- Lebensdauer (L80/B10): 70.000 h (bei 25 °C)
Technische Ausstattung
- Zubehör für verschiedene Einbaumöglichkeiten erhältlich
- Anschlussbox mit 5-poliger Anschlussklemme enthalten
- Sicherungsseil für Leuchten enthalten
- Sicherheitsklemmen vormontiert
- Externes Vorschaltgerät enthalten
- Geeignet für den Betrieb mit Emergency Conversion Box
Elektrische Daten
Nennleistung 33 W / 30,0 W / 28 W 1)
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 150,000 mA
Einschaltstrom 9 A
Einschaltstromdauer Th50 690 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 14
Max. Anz. Leucht. an Sicherungsaut. C10 A 15
Max. Anzahl der Leuchten Leitungsschutzschalter C16 24
Netzleistungsfaktor λ > 0,90
Oberschwingungsgehalt < 20 %
Schutzklasse II
Betriebsart Externer LED-Treiber
1) Für mögliche Optionen siehe Lumen-/Wattagen- Übersichtsdarstellung / CRI80 Versionen der Panel Comfort Familie erfüllen die technischen Mindestanforderungen des BEG Förderprogramms in Deutschland für energieeffiziente Leuchten

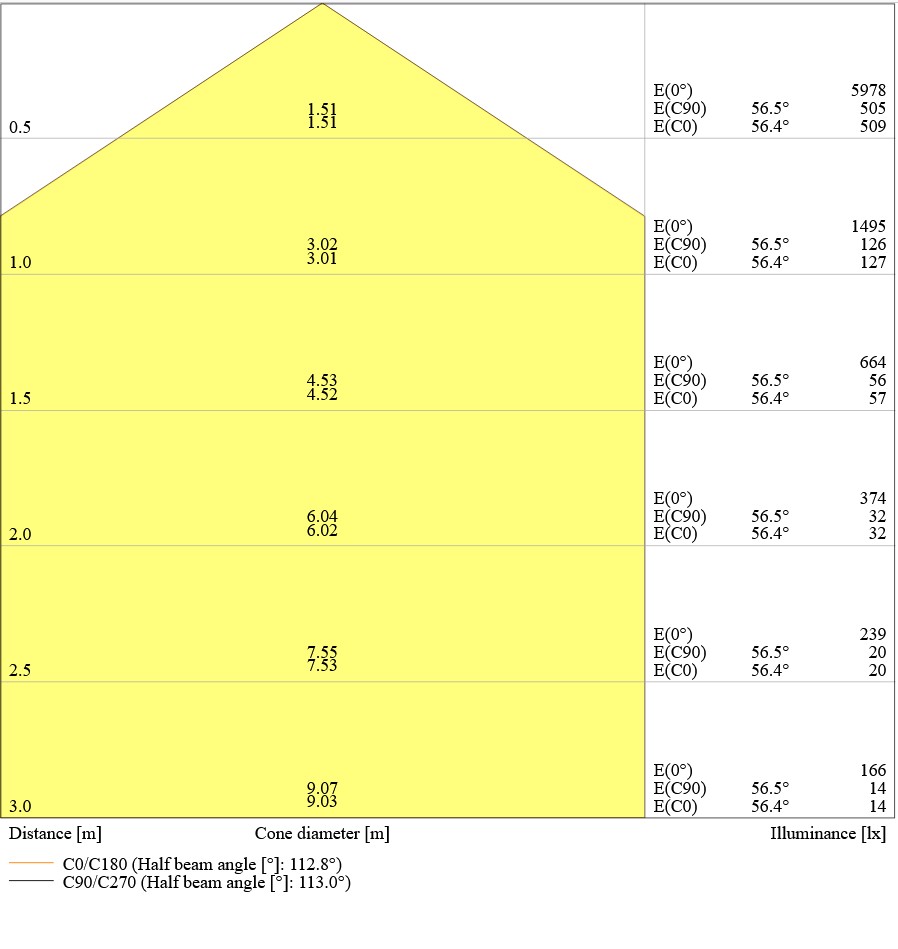

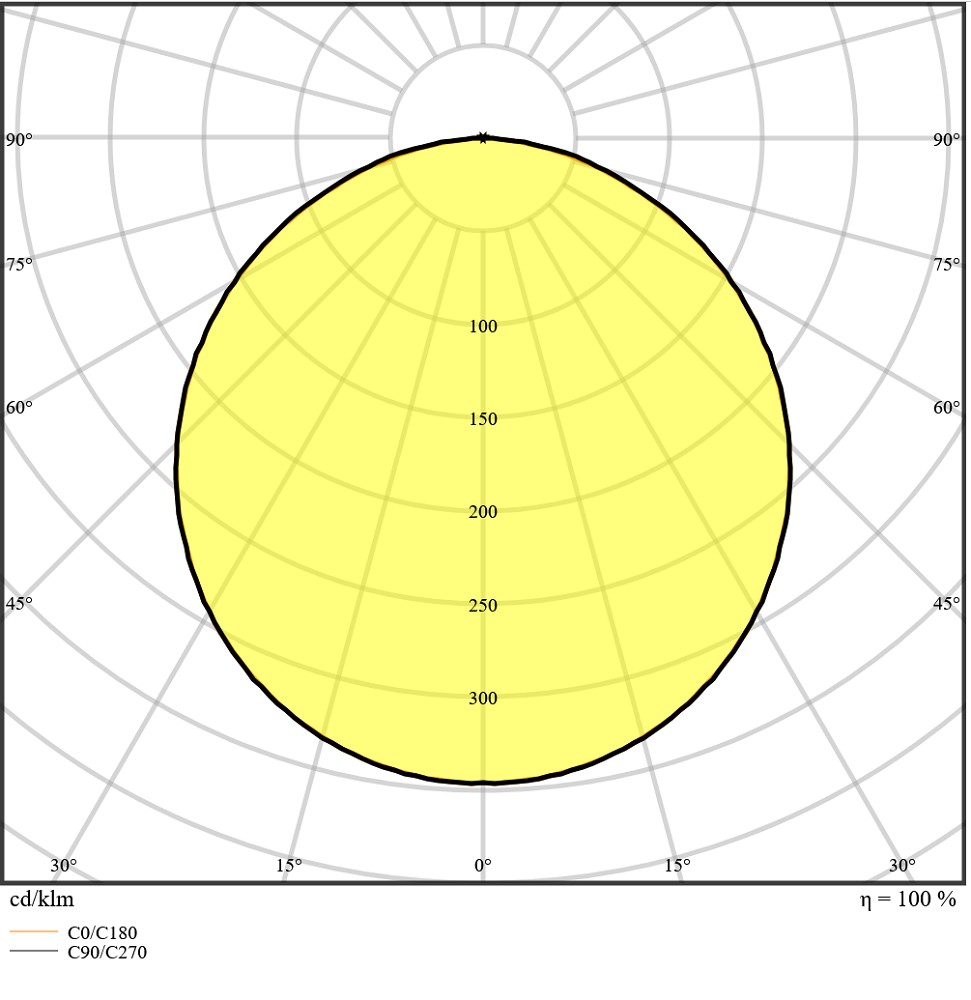

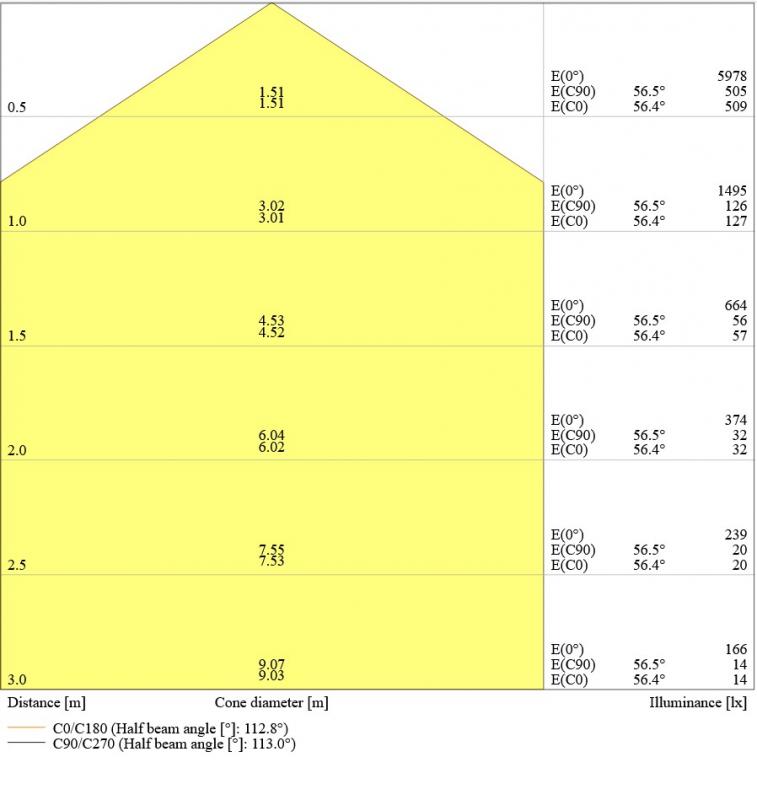

Photometrische Daten
Lichtstrom 4320 lm / 3900 lm / 3640 lm 1)
Lichtausbeute 130 lm/W 1)
Farbtemperatur 4000 K
Lichtfarbe (Bezeichnung) Kalt weiß
Farbwiedergabeindex Ra > 80
Standardabweichung des Farbabgleichs ≤3 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) <1
Messgröße für Stro-boskop-Effekte (SVM) < 0.4
Photobiologische Risikogruppe gemäß EN62778 RG0
Ausstrahlungswinkel 110 °
1) Für mögliche Optionen siehe Lumen-/Wattagen- Übersichtsdarstellung / CRI80 Versionen der Panel Comfort Familie erfüllen die technischen Mindestanforderungen des BEG Förderprogramms in Deutschland für energieeffiziente Leuchten

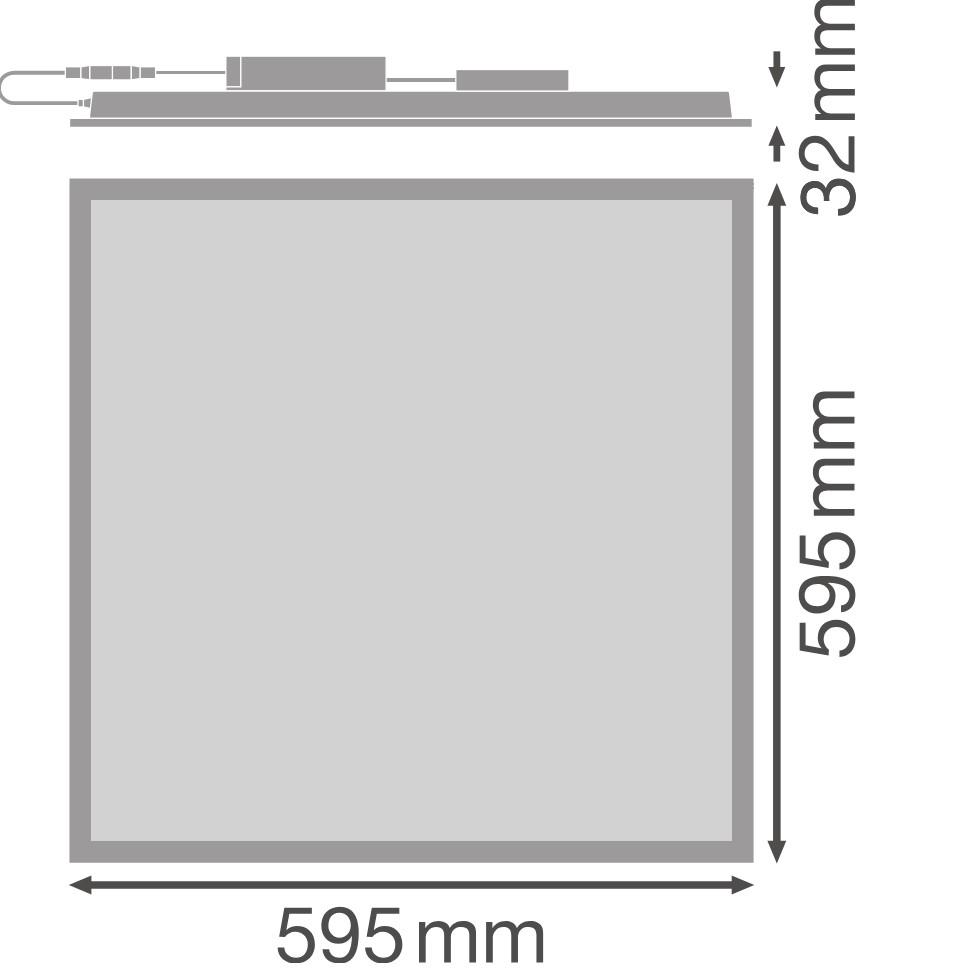

Maße & Gewicht
Länge 595,00 mm
Höhe 32,00 mm
Breite 595,00 mm
Produktgewicht 1600,00 g
Materialien & Farben
Produktfarbe Weiß
Gehäusefarbe Weiß
RAL-Nummer RAL 9003
Gehäusematerial Stahl
Material Abdeckung Polystyrol (PS)
Material der lichtemittierenden Fläche Polystyrol
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -10…+50 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Schraubenlose-Anschlussklemme, 5-Pole (L, N, PE, DA+, DA-)
Schutzart IP40/IP20
Schutzklasse IK (Stoßfestigkeitsgrad) IK02
Dimmbar Nein
Montageart Einbau/Abgehängt/Anbau
Montageort Decke
Anwendungsumgebung Innenanwendungen
Einbaulänge 575 mm
Einbaubreite 575 mm
Einbautiefe 50,0 mm
Justierbar Nein
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 100000 h 1)
Lebensdauer L80/B10 bei 25 °C 70000 h 1)
Lebensdauer L90/B10 bei 25 °C 48000 h
Anzahl der Schaltzyklen 50000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

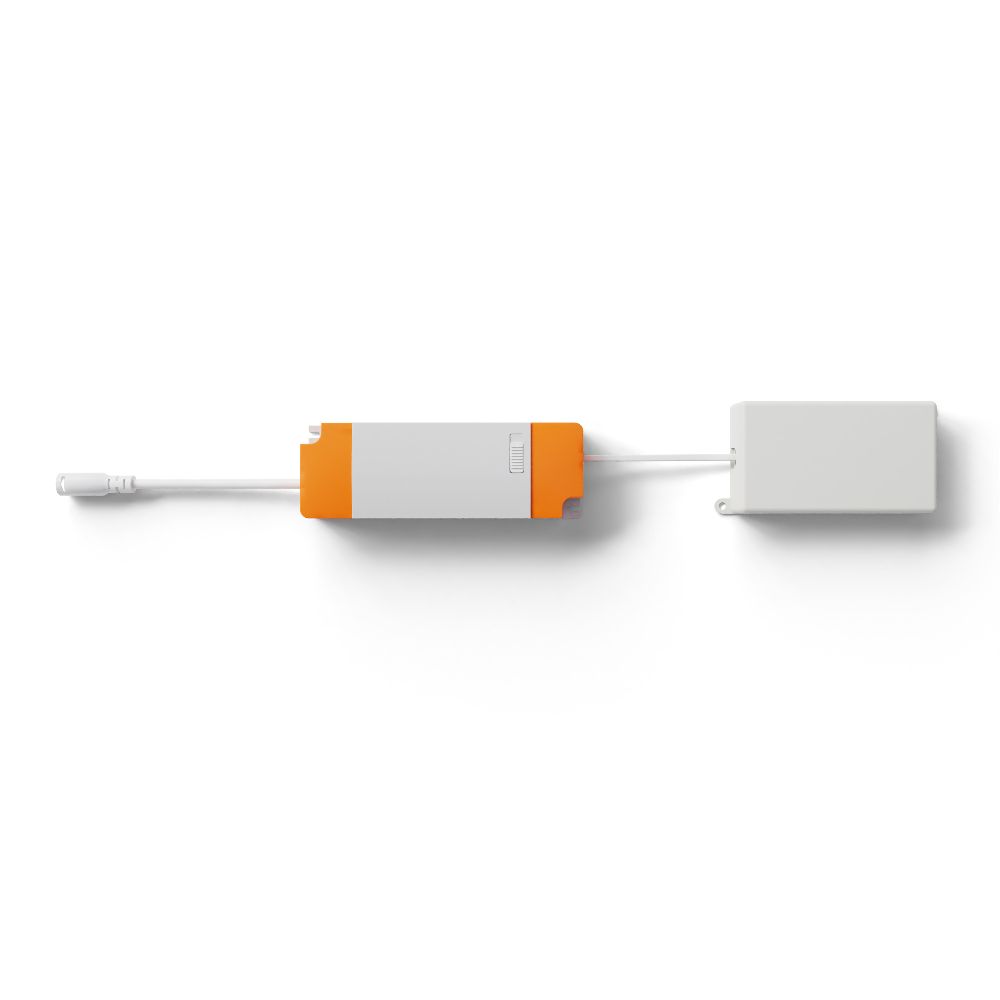

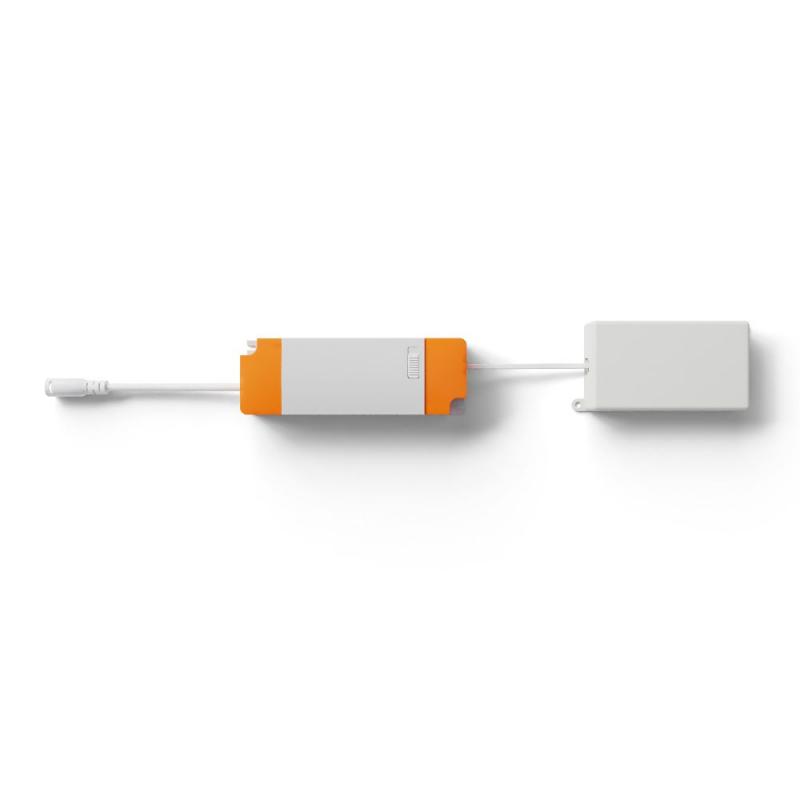

Vorschaltgerät
Ausgangsstrom 730 mA
EVG - Ausgangs-Rippelstrom < 5 %
EVG - Länge 143 mm
EVG - Breite 49 mm
EVG - Höhe 30 mm
Empfohlenes Vorschaltgerät OSRAM OTI DALI 50/220-240/1A4 NFC; Tridonic LCA 45W 500-1400mA one4all SC PRE
Notbeleuchtung
Art der Notlichtfunktion (EL) Notlichteinheit (Batterie und Steuergerät) für dezentrale Anwendung seperat erhältlich
Zertifikate & Standards
Normen CE, CB, ENEC, UKCA, EAC, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
EPD LEDV-00011-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nicht austauschbar
Zusätzliche Produktdaten
Zusatzfunktion MULTI SELECT
BEG förderfähig Ja
