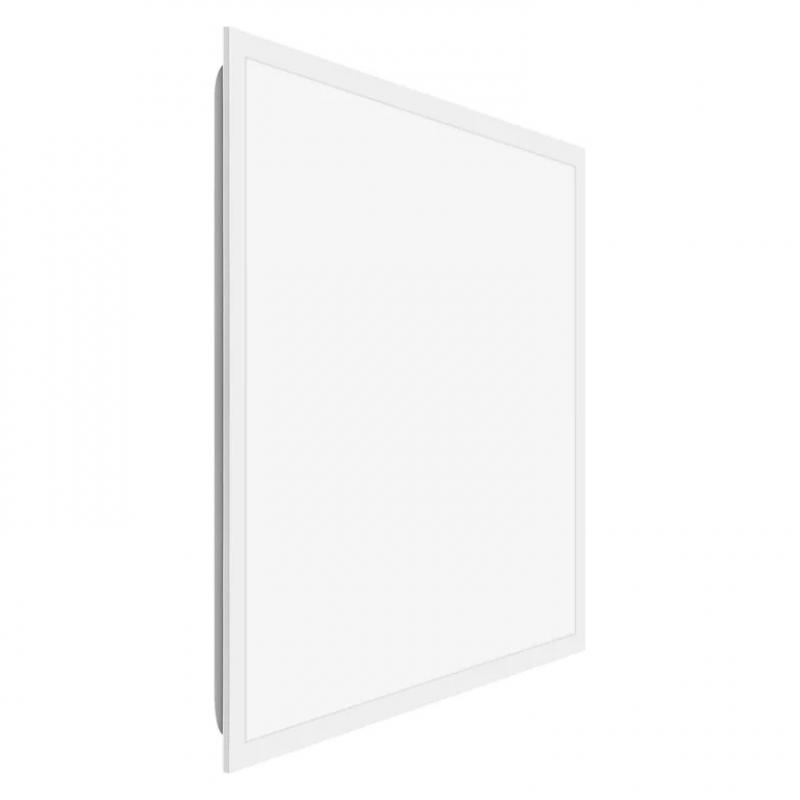

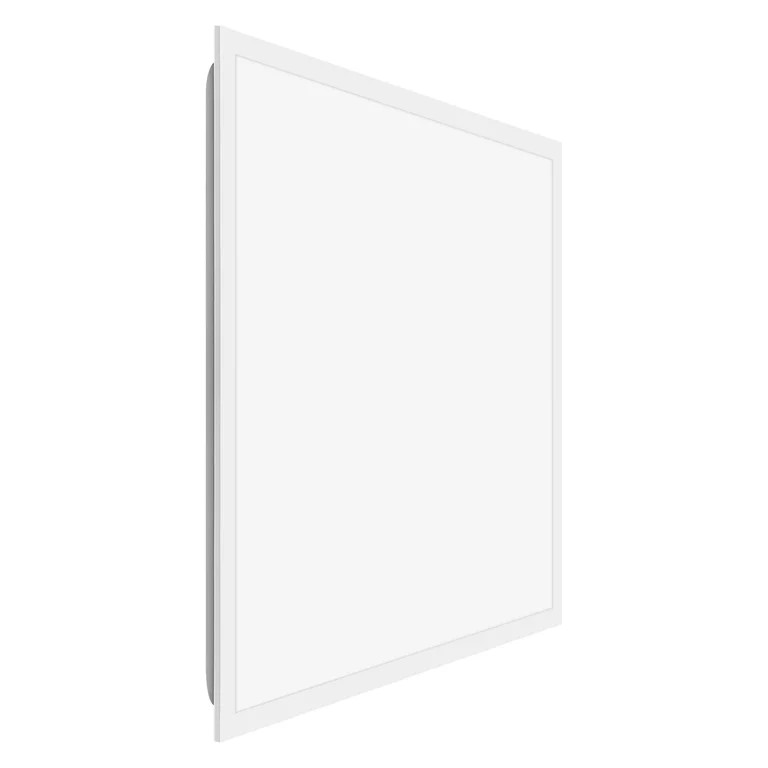

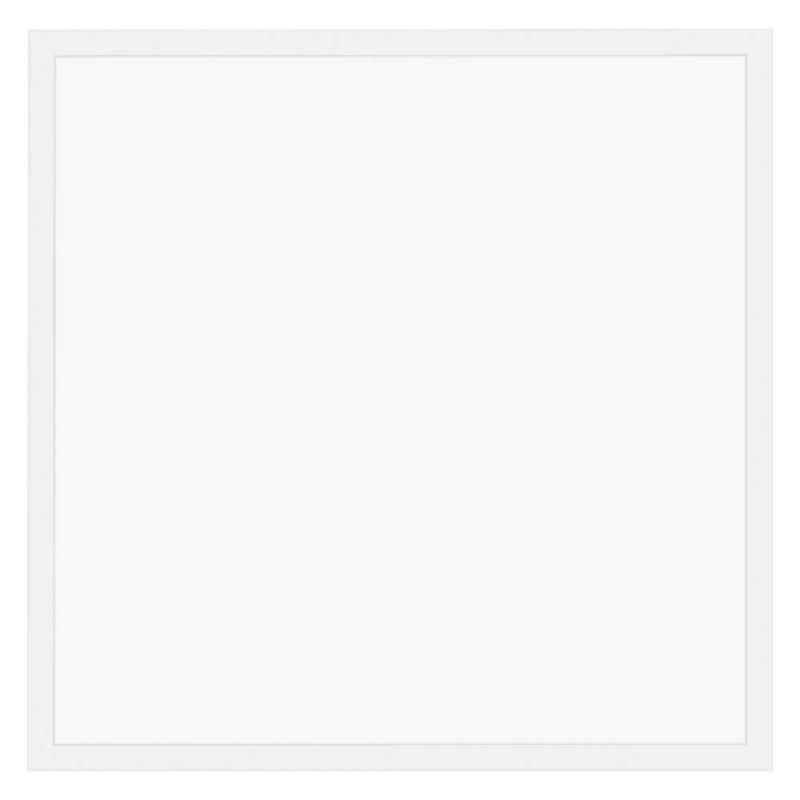

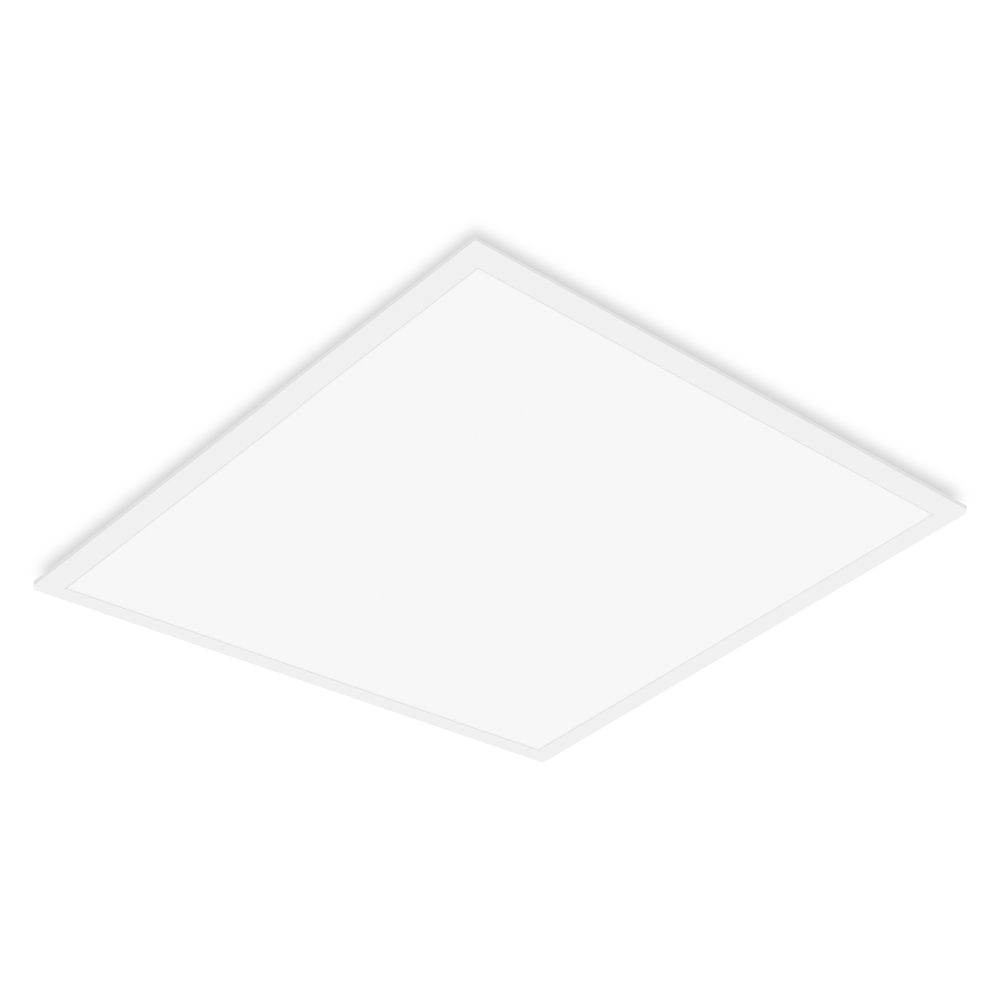

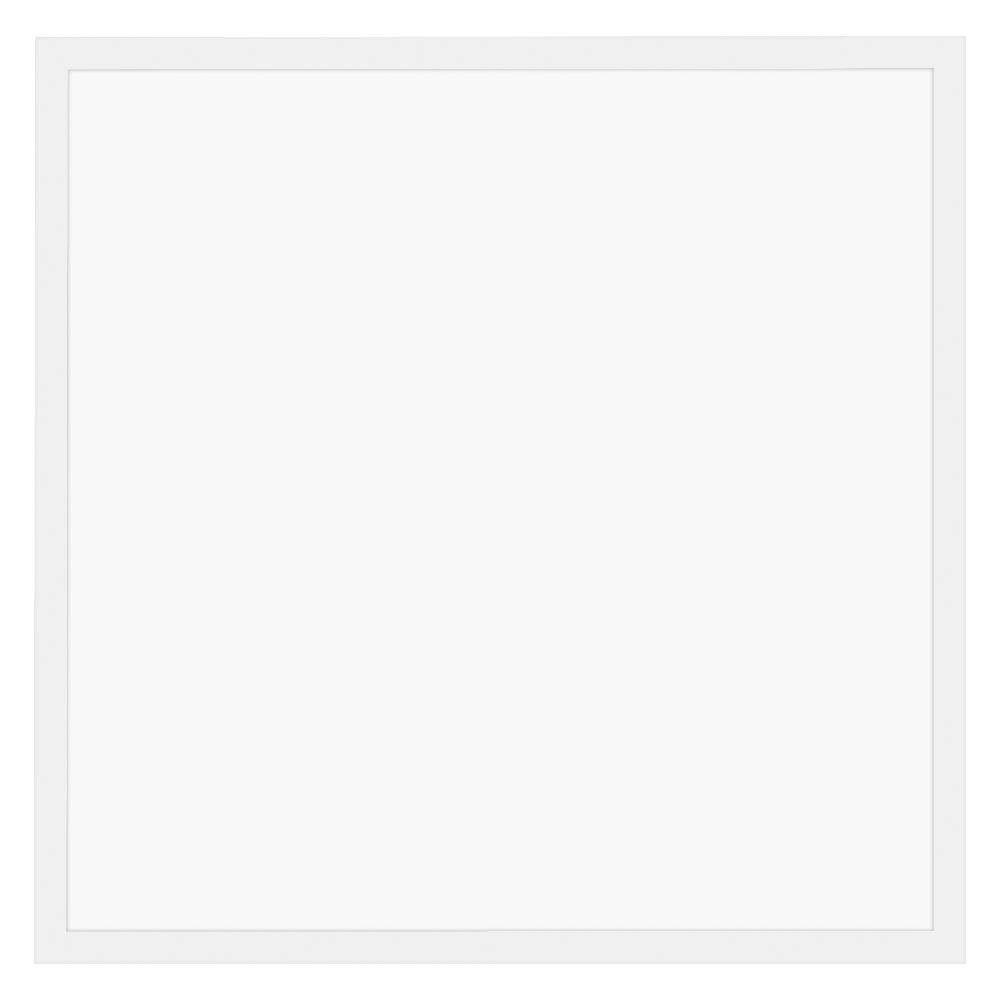

LEDVANCE PANEL COMPACT 600 DALI MULTI SELECT – professionelles LED-Panel für 600 x 600 mm Deckensysteme
Das LEDVANCE PANEL COMPACT 600 DALI MULTI SELECT wurde für professionelle Innenbeleuchtung in Rasterdecken mit 600 x 600 mm entwickelt. Die flache Einlegeleuchte kombiniert eine hohe Lichtleistung mit einer sehr guten Farbwiedergabe und umfangreichen Steuerungsmöglichkeiten.
Mit 30 W Leistungsaufnahme erzeugt das Panel 4050 lm und erreicht damit eine Lichtausbeute von 135 lm/W. Die Multi-Select-Funktion ermöglicht die Auswahl zwischen warmweißem Licht mit 3000 K und neutralweißem Licht mit 4000 K.
Dank DALI-2-Technologie lässt sich die Leuchte in professionelle Lichtmanagementsysteme integrieren und von 1 bis 100 % dimmen. Die IoT-Fähigkeit ermöglicht zudem die Nutzung von DALI-Daten für moderne Monitoring- und Managementlösungen.
Multi Select – zwei Lichtfarben mit einer Leuchte
Ein besonderer Vorteil des PANEL COMPACT 600 DALI MULTI SELECT ist die umschaltbare Farbtemperatur. Je nach gewünschter Lichtwirkung kann zwischen 3000 K und 4000 K gewählt werden.
3000 K erzeugt eine wärmere und angenehmere Lichtstimmung, während 4000 K für eine neutralere und sachlichere Beleuchtung geeignet ist. Dadurch kann das Panel flexibel an unterschiedliche Räume und Nutzungssituationen angepasst werden.
Die gewünschte Farbtemperatur wird entsprechend der vorgesehenen Installation eingestellt. Die Leuchte ist damit besonders interessant für Projekte, bei denen unterschiedliche Lichtfarben mit einem einheitlichen Leuchtentyp realisiert werden sollen.
Hohe Lichtleistung mit 4050 Lumen
Mit einem Lichtstrom von 4050 lm bietet das LED-Panel eine hohe Lichtleistung für professionelle Innenräume. Bei einer Leistungsaufnahme von 30 W erreicht es eine Lichtausbeute von 135 lm/W.
Der Abstrahlwinkel von 90° sorgt für eine breite Lichtverteilung. Dadurch eignet sich das Panel insbesondere für die gleichmäßige Grundbeleuchtung größerer Räume.
Sehr gute Farbwiedergabe mit CRI >90
Das PANEL COMPACT 600 DALI MULTI SELECT verfügt über einen Farbwiedergabeindex von Ra >90. Farben und Oberflächen können dadurch besonders natürlich und differenziert dargestellt werden.
Dies ist vor allem in Bereichen von Vorteil, in denen eine hochwertige Farbwiedergabe für die Wahrnehmung von Produkten, Materialien oder Arbeitsumgebungen wichtig ist.
Die Farbkonsistenz liegt bei weniger als 3 SDCM. Dadurch bleiben die Lichtfarben verschiedener Leuchten innerhalb einer Installation besonders gleichmäßig.
UGR <19 für bildschirmorientierte Arbeitsbereiche
Mit einem UGR-Wert von <19 ist das Panel für Bereiche geeignet, in denen mit Bildschirmen gearbeitet wird. Die kontrollierte Lichtverteilung reduziert die Wahrscheinlichkeit störender Blendungen.

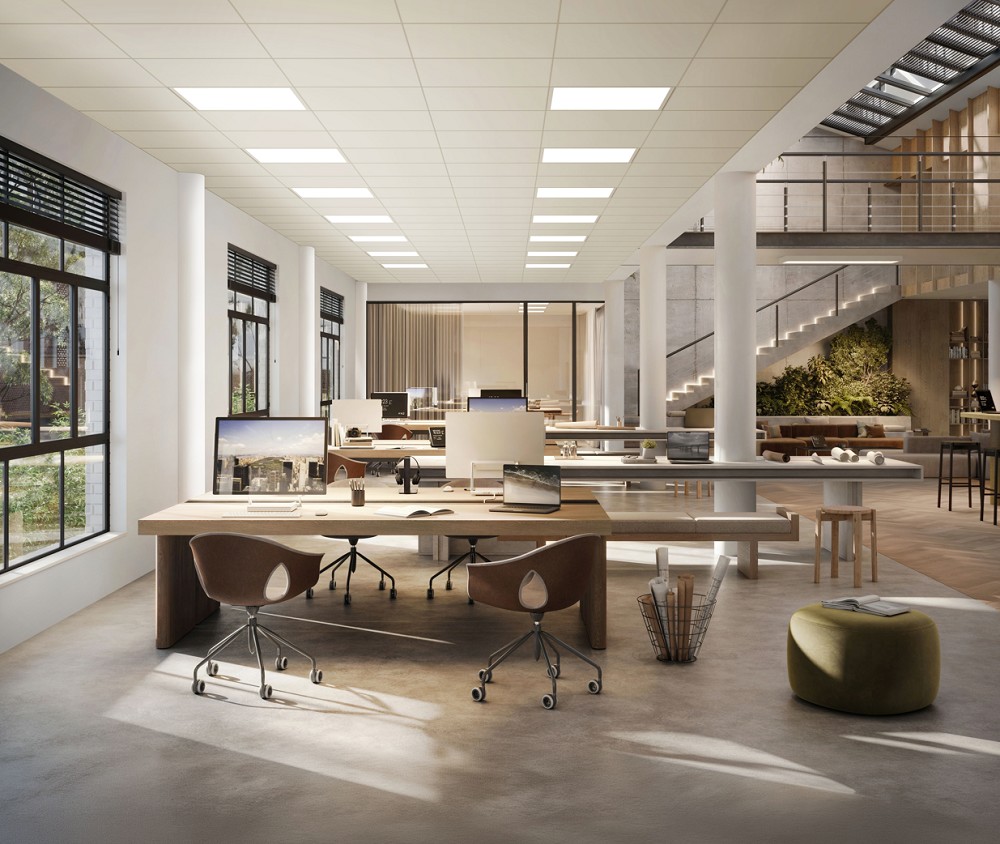

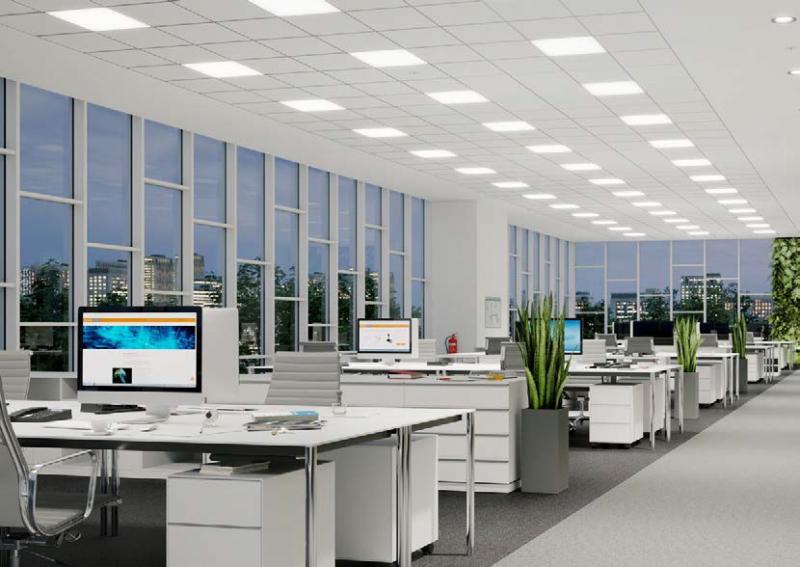

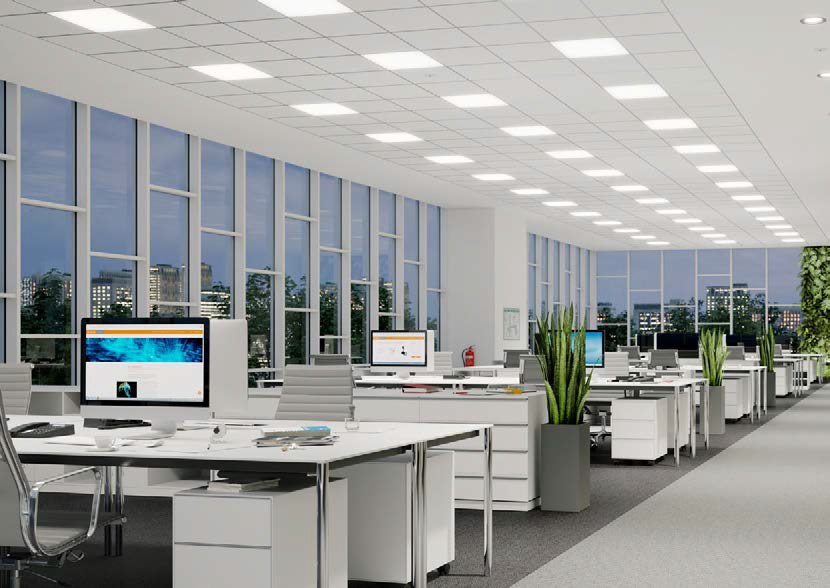

Damit eignet sich die Leuchte insbesondere für Büros, Konferenzräume und andere Arbeitsbereiche mit Bildschirmarbeitsplätzen.
DALI-2 für professionelle Lichtsteuerung
Die Leuchte verfügt über einen externen DALI-2-Treiber und kann in entsprechende Lichtmanagementsysteme eingebunden werden. Die Helligkeit lässt sich innerhalb eines Bereichs von 1 bis 100 % regulieren.
Dadurch können Beleuchtungskonzepte mit zentraler Steuerung, individuellen Helligkeitswerten und automatisierten Abläufen umgesetzt werden.
Das Panel eignet sich unter anderem für den Einsatz mit VIVARES und anderen kompatiblen DALI-2-Lichtmanagementsystemen.
IoT-fähige DALI-2-Technologie
Das PANEL COMPACT 600 DALI MULTI SELECT unterstützt DALI-Daten gemäß Part 251, 252 und 253. Dadurch können relevante Leuchtendaten über ein geeignetes Gateway an cloudbasierte Monitoring-Plattformen übertragen werden.
Dies schafft die Grundlage für moderne Beleuchtungsmanagementsysteme, bei denen nicht nur die Lichtsteuerung, sondern auch Überwachung und Auswertung der Beleuchtungsanlage eine Rolle spielen.
Flimmerarmes Licht
Die Leuchte ist auf einen flimmerarmen Betrieb ausgelegt. Die angegebenen Werte für Pst LM und SVM liegen jeweils unter den relevanten Grenzwerten.
Dadurch eignet sich das Panel auch für professionelle Arbeitsumgebungen, in denen eine angenehme und möglichst störungsarme Beleuchtung gefragt ist.
Geeignet für 600 x 600 mm Rasterdecken
Das LED-Panel ist speziell für Deckensysteme mit einem Rastermaß von 600 x 600 mm ausgelegt. Die Einbaumaße betragen 575 x 575 mm bei einer Einbautiefe von 50 mm.
Neben der klassischen Einlegeinstallation stehen je nach Montagekonzept auch Möglichkeiten für abgehängte oder angebaute Installationen zur Verfügung. Passendes Zubehör für verschiedene Montagearten ist erhältlich.
Sicherungsseil und Sicherheitsklemmen
Für die Installation sind bereits Sicherheitskomponenten vorgesehen. Ein Sicherungsseil ist im Lieferumfang enthalten, während Sicherheitsklemmen vormontiert sind.

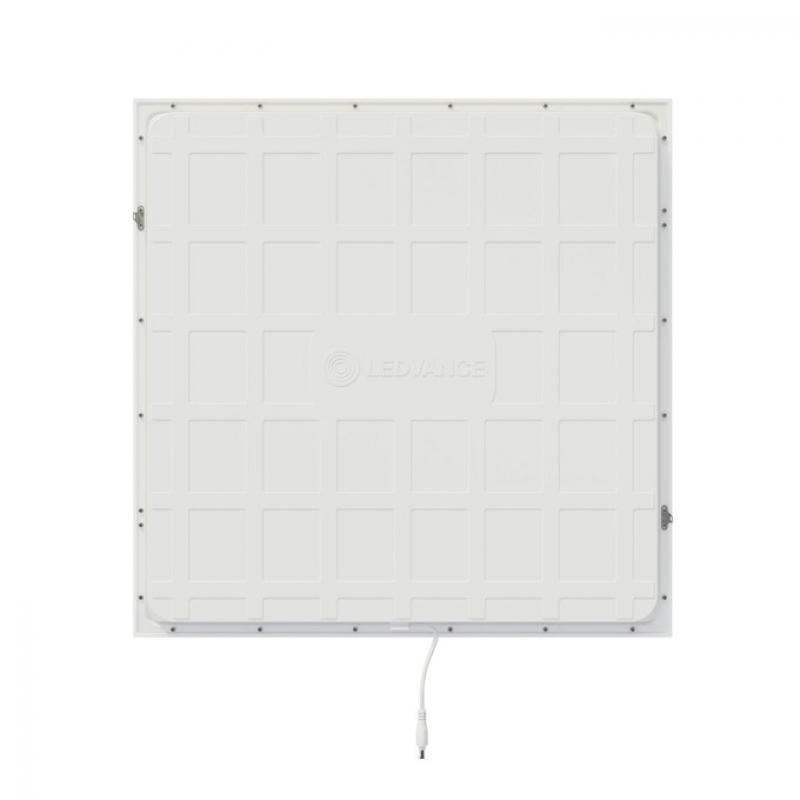

Das externe Vorschaltgerät ermöglicht eine separate Installation des Treibers. Dadurch kann die Leuchte flexibel in geeignete Deckensysteme integriert werden.
Durchverdrahtung möglich
Die Leuchte unterstützt eine Durchverdrahtung. Dies kann insbesondere bei größeren Beleuchtungsanlagen die Installation mehrerer Panels vereinfachen.
Die Anschlussklemme ist für einen Kabelquerschnitt von bis zu 5 x 2,5 mm² ausgelegt.
Lange Lebensdauer
Das LEDVANCE Panel ist für einen langfristigen professionellen Einsatz ausgelegt. Die angegebene Lebensdauer L80/B10 beträgt bis zu 75.000 Stunden bei 25 °C.
Für L70/B50 werden sogar bis zu 100.000 Stunden angegeben. Die L90/B10-Lebensdauer liegt bei 35.000 Stunden.
Dadurch eignet sich die Leuchte besonders für Anwendungen, bei denen lange Wartungsintervalle und ein zuverlässiger Dauerbetrieb gefragt sind.
Geeignet für Zentralbatteriesysteme
Das Panel kann in Verbindung mit einer geeigneten Emergency Conversion Box für den Betrieb an Zentralbatteriesystemen gemäß EN 60598-2-22 eingesetzt werden.
Damit lässt sich die Leuchte auch in Beleuchtungskonzepte integrieren, bei denen Anforderungen an die Sicherheits- beziehungsweise Notbeleuchtung berücksichtigt werden müssen.
Robuste Konstruktion
Der Rahmen besteht aus stranggepresstem Aluminium. Das Gehäuse und der Polystyrol-Diffusor sind für den professionellen Einsatz ausgelegt.
Die Leuchte besitzt die Schutzart IP50 im Bereich des Panels und IP20 für den externen Treiber. Die Stoßfestigkeit ist mit IK02 angegeben.
Technische Daten
| Eigenschaft | Angabe |
|---|
| Hersteller | LEDVANCE |
| Produktbezeichnung | PANEL COMPACT 600 DALI MULTI SELECT |
| Modell | PL COMP 600 DA V 30W 93040 U19 |
| EAN | 4099854734984 |
| Leistung | 30 W |
| Nennspannung | 220–240 V |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor | 0,9 |
| Schutzklasse | II |
| Betriebsart | Externer LED-Treiber |
| Dimmbar | Ja |
| Dimmverfahren | DALI-2 |
| Dimmbereich | 1–100 % |
| IoT-fähig | Ja, DALI-Daten gemäß Part 251, 252 und 253 |
Lichttechnische Daten
| Eigenschaft | Angabe |
|---|
| Lichtstrom | 4050 lm |
| Lichtausbeute | 135 lm/W |
| Farbtemperatur | 3000 K / 4000 K |
| Lichtfarbe | Warmweiß / Kaltweiß |
| Farbwiedergabeindex | Ra >90 |
| Farbkonsistenz | <3 SDCM |
| Abstrahlwinkel | 90° |
| UGR | <19 |
| Flimmerarm | Ja |
| Pst LM | <1 |
| SVM | <0,4 |
| Photobiologische Risikogruppe | RG0 |

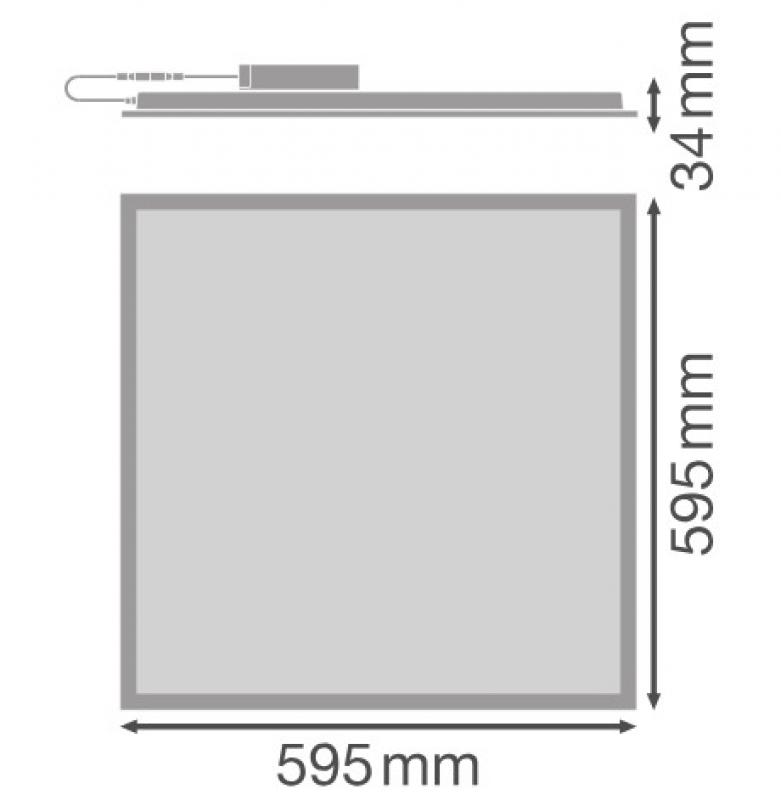

Abmessungen und Gewicht
| Eigenschaft | Angabe |
|---|
| Länge | 595 mm |
| Breite | 595 mm |
| Höhe | 34 mm |
| Einbaulänge | 575 mm |
| Einbaubreite | 575 mm |
| Einbautiefe | 50 mm |
| Produktgewicht | 1790 g |
Materialien und Ausführung
| Eigenschaft | Angabe |
|---|
| Produktfarbe | Weiß |
| Gehäusefarbe | Weiß |
| RAL-Farbe | RAL 9003 |
| Gehäusematerial | Aluminium |
| Material Abdeckung | Polystyrol (PS) |
| Material lichtemittierende Fläche | Polystyrol |
| Glühdrahtprüfung | 650 °C |
| Quecksilbergehalt | 0,0 mg |
| Stoßfestigkeit | IK02 |
| Schutzart Panel / Treiber | IP50 / IP20 |
Montage und Installation
| Eigenschaft | Angabe |
|---|
| Montagearten | Einbau / Abgehängt / Anbau |
| Montageort | Decke |
| Anwendungsbereich | Innenbereich |
| Anschlussart | Schraubenlose Anschlussklemme |
| Kabelquerschnitt | Bis 5 x 2,5 mm² |
| Einbaumaß | 575 x 575 mm |
| Passendes Deckensystem | 600 x 600 mm Rastermaß |
| Durchverdrahtung | Ja |
| Sicherungsseil | Enthalten |
| Sicherheitsklemmen | Vormontiert |
| Externes Vorschaltgerät | Enthalten |
Lebensdauer
| Eigenschaft | Angabe |
|---|
| L70/B50 bei 25 °C | 100.000 h |
| L80/B10 bei 25 °C | 75.000 h |
| L90/B10 bei 25 °C | 35.000 h |
| Schaltzyklen | 100.000 |
Vorschaltgerät
| Eigenschaft | Angabe |
|---|
| Ausgangsstrom | 800 mA |
| Ausgangs-Rippelstrom | 0,05 % |
| Länge | 105 mm |
| Breite | 45 mm |
| Höhe | 25 mm |
| Empfohlenes Vorschaltgerät | DR DALI-P-42/220-240/1A0 |
Einsatzbereiche
- Büroräume
- Konferenzräume
- Besprechungsräume
- Empfangsbereiche
- Eingangsbereiche
- Korridore
- Aufzüge
- Verwaltungsgebäude
- Gewerbliche Innenräume
- Bildschirmarbeitsplätze
- Professionelle Rasterdecken
- DALI-2-Lichtmanagementsysteme
Geeignet für VIVARES und DALI-2-Systeme
Das PANEL COMPACT 600 DALI MULTI SELECT wurde für den Einsatz in professionellen Lichtmanagementumgebungen konzipiert. Die DALI-2-Schnittstelle ermöglicht die Integration in entsprechende Steuerungssysteme.
In Kombination mit einem geeigneten Lichtmanagementsystem können mehrere Leuchten zentral verwaltet und entsprechend den Anforderungen des jeweiligen Gebäudes gesteuert werden.
Die Unterstützung von DALI-Daten für Part 251, 252 und 253 erweitert die Möglichkeiten für IoT-basierte Anwendungen und cloudgestütztes Beleuchtungsmonitoring.
Notbeleuchtung und Zentralbatteriesysteme
Das Panel kann mit einer geeigneten Emergency Conversion Box betrieben werden. Dadurch ist die Integration in entsprechende Notbeleuchtungskonzepte möglich.
Darüber hinaus ist die Leuchte für den Einsatz an Zentralbatteriesystemen gemäß EN 60598-2-22 geeignet. Für die konkrete Installation müssen die jeweiligen Anforderungen des Notbeleuchtungssystems und die Kompatibilität der eingesetzten Komponenten berücksichtigt werden.
Bewertung durch unsere Lichtexperten
Das LEDVANCE PANEL COMPACT 600 DALI MULTI SELECT ist eine besonders vielseitige Lösung für professionelle Rasterdecken. Die Kombination aus 30 W Leistung, 4050 lm Lichtstrom und 135 lm/W Lichtausbeute ermöglicht eine effiziente Grundbeleuchtung.
Besonders hervorzuheben sind die umschaltbaren Farbtemperaturen von 3000 K und 4000 K. Dadurch kann ein Leuchtentyp für unterschiedliche Lichtkonzepte eingesetzt werden.
Der Farbwiedergabeindex von Ra >90 und die geringe Farbstreuung von <3 SDCM machen das Panel auch für Anwendungen interessant, bei denen eine hochwertige und gleichmäßige Lichtqualität gefragt ist.
Mit UGR <19, DALI-2-Dimmung von 1 bis 100 % und IoT-Unterstützung ist die Leuchte zudem für moderne Büro- und Gebäudekonzepte sehr gut geeignet.
Unser Fazit
Das LEDVANCE PANEL COMPACT 600 DALI MULTI SELECT 30W 93040 U19 verbindet hohe Lichtleistung mit flexibler Farbtemperaturwahl und professioneller DALI-2-Steuerung.
Mit 4050 lm, 135 lm/W, CRI >90, UGR <19 und 3000/4000 K bietet das Panel eine hochwertige Beleuchtung für Büros, Konferenzräume, Empfangsbereiche und andere professionelle Innenräume.
Die DALI-2- und IoT-Fähigkeit, die lange Lebensdauer von bis zu 75.000 Stunden bei L80/B10, die Möglichkeit zur Durchverdrahtung sowie die Eignung für Zentralbatteriesysteme machen das Panel zu einer zukunftsorientierten Lösung für anspruchsvolle Beleuchtungsprojekte.
