Die Marke LEDVANCE ist der ehemalige OSRAM Geschäftsbereich für die Allgemeinbeleuchtung.
Produktvorteile
- Klimamembran für optimierten Luftaustausch, bei konstant hohem IP-Schutzgrad
- Sehr vielseitig durch eine am Gehäuse wählbare Wattageneinstellung (Multi Lumen)
- Robuste Kabelverschraubung mit integrierter Waterstop-Funktion
- Hohe Lichthomogenität und blendarmes Licht dank präzisem Linsendesign
- Robust und wetterfest: IP66 / IK08, C4 Korrosionsschutz für harte Umgebungen
- Effektives Thermomanagement: bis 75.000 Betriebsstunden Lebensdauer
- Insektenfreundlich: 3000 K Licht schont Tierwelt und unterstützt Förderung
- Energieersparnis von bis zu 90 % verglichen mit Halogenlampen-Flutern
- Kein Lichtaustritt im oberen Halbraum (ULOR 0%) bei 0° Aufneigung
Anwendungsgebiete
- Ersatz für Fluter mit Halogenlampen
- Außenanwendung (IP66)
- D-Zeichen gemäß EN 60598-2-24 für feuergefährdete Betriebsstätten, z. B. durch Ansammlung von Staub
- Öffentlicher Raum
- Sportstätten
- Baustellen
- Parkplätze

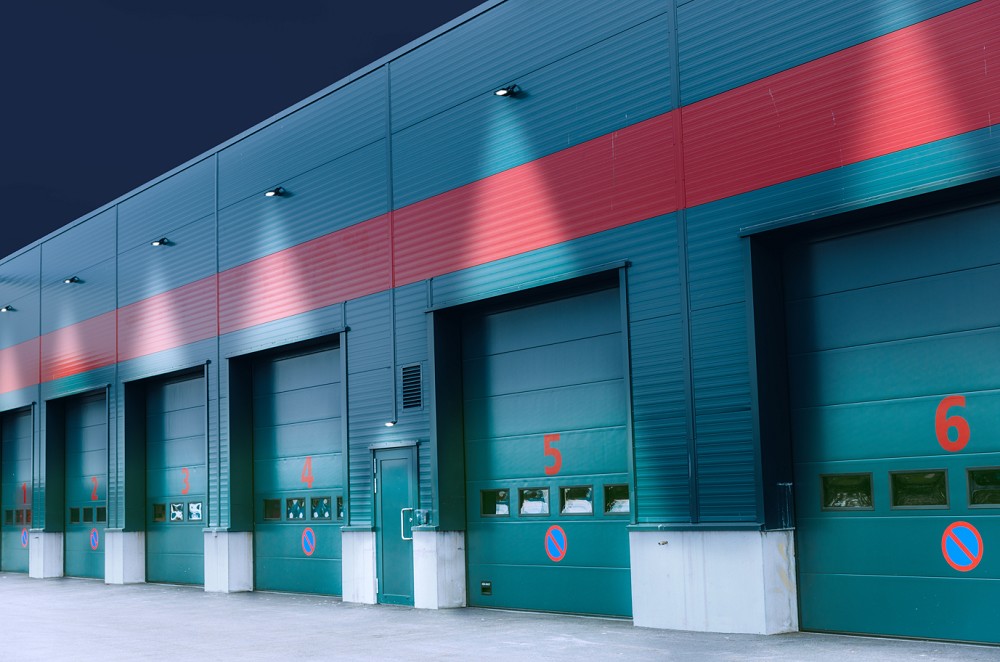

- Logistikbereiche, Verkehrsbauten und Korridore
Produkteigenschaften
- Sehr hohes Lumenpaket bis 25.000 lm, exzellente Effizienz bis 150 lm/W
- Asymmetrische Lichtverteilung für ein breites Anwendungsspektrum
- Multi Lumen Funktion zur Anpassung der Helligkeitsstufen an die jeweiligen Bedürfnisse
- Schutzart: IP66
- Korrosionsbeständigkeit C4: geeignet für den Einsatz in Umgebungen mit mäßigem Salzgehalt

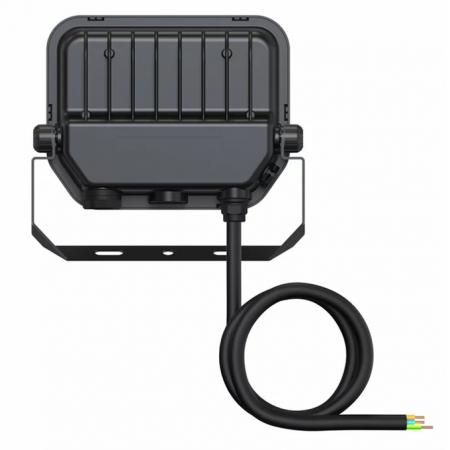

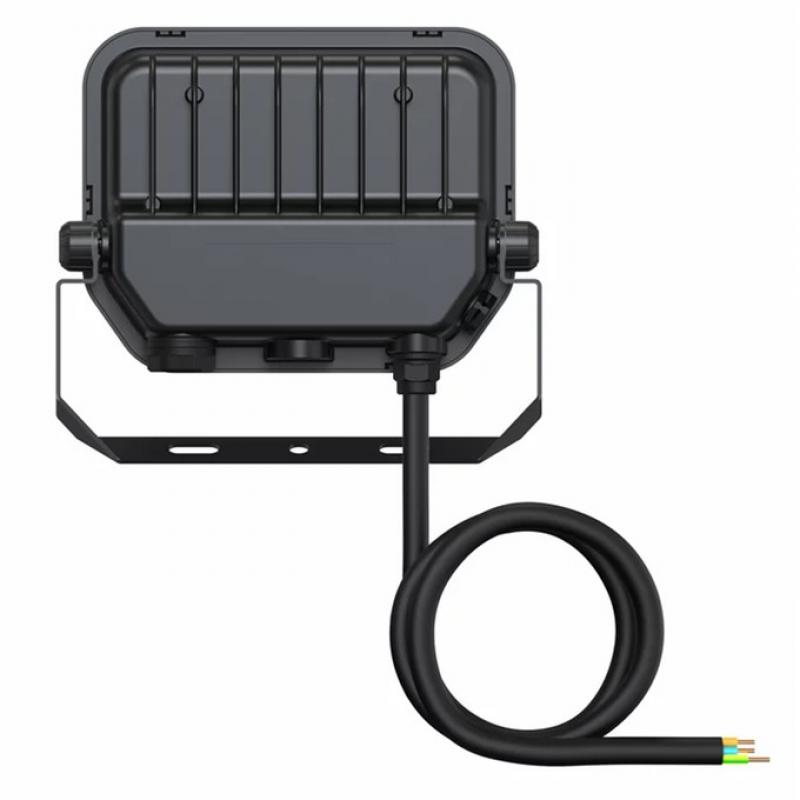

- Vorinstalliertes, flexibles Kabel (H05RN-F) mit 1 m Länge, 3 x 1.0 mm² gekrimpt

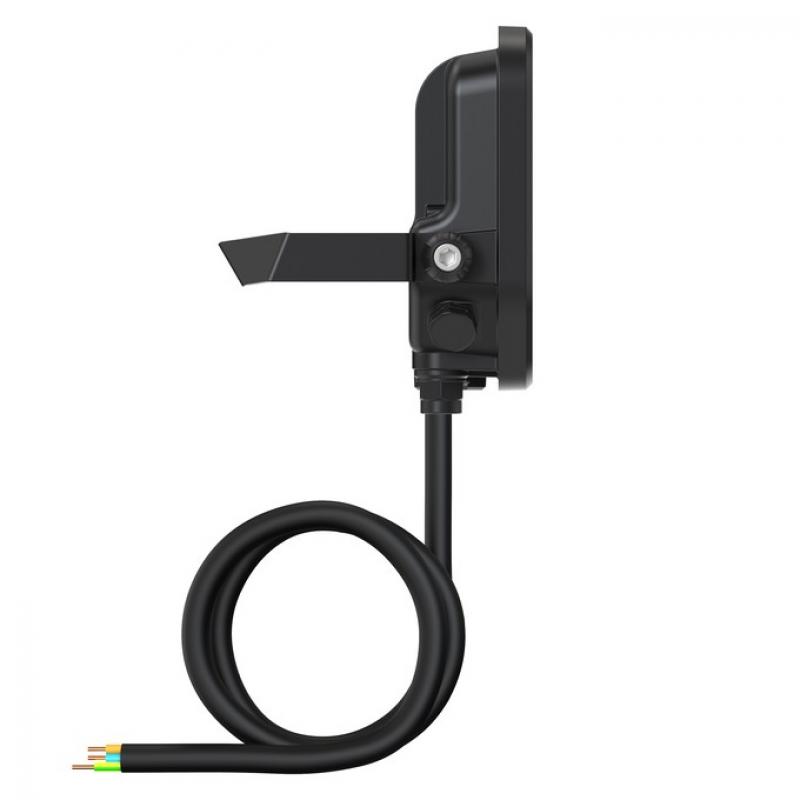

- Montagebügel mit 30° Winkel und großem Rotationsbereich
Sicherheitshinweise
- Max. Windangriffsfläche 16 W = 0,015 m² / 32 W = 0,025 m² / 50 W = 0,045 m² / 67 W = 0,070 m² / 100 W = 0,085 m² / 133 W und 160 W = 0,105 m²
- Alle elektrischen Anschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Das flexible Außenkabel dieser Leuchte kann nicht ausgetauscht werden; wenn das Kabel beschädigt ist, muss die Leuchte entsorgt werden.
- Anschlussklemme nicht im Lieferumfang enthalten. Die Installation darf nur von qualifiziertem Fachpersonal ausgeführt werden.
- Um die Gefahr einer Strangulierung zu verringern, muss die an der Leuchte angeschlossene flexible Zuleitung, sofern sich diese in Armreichweite befindet, direkt und fest an der Wand montiert werden.
- Produkt der Schutzklasse I. Alle elektrisch leitfähigen, metallischen Gehäuseteile, die im Betrieb oder während der Wartung im Fehlerfall Spannung aufnehmen können, müssen durchgängig mit dem Schutzleiter verbunden sein.
Elektrische Daten
Nennleistung 16 W / 11 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 75/55 mA
Einschaltstrom 5.63 A
Einschaltstromdauer Th50 20.5 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 133
Max. Anz. Leucht. an Sicherungsaut. C10 A 106
Max. Anzahl der Leuchten Leitungsschutzschalter C16 170
Netzleistungsfaktor λ > 0,90
Oberschwingungsgehalt < 20 %
Schutzklasse I
Stoßspannungsfestigkeit (L – N) 2 kV
Stoßspannungsfestigkeit (L/N – Erde) 4 kV
Betriebsart Integrierter LED-Treiber
Photometrische Daten
Lichtstrom 2000 lm / 1400 lm
Lichtausbeute 125 lm/W / 127 lm/W
Farbtemperatur 4000 K
Lichtfarbe (Bezeichnung) Kalt weiß
Farbwiedergabeindex Ra > 80
Standardabweichung des Farbabgleichs 5 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) ≤1
Messgröße für Stro-boskop-Effekte (SVM) <0.9
Photobiologische Risikogruppe gemäß EN62778 RG1
Ausstrahlungswinkel 48° x 85 °
Adjustable attributes
Nennleistung Farbtemperatur Lichtstrom Lichtausbeute
16 W 4000 K 2000 lm 125 lm/W
11 W 4000 K 1400 lm 127 lm/W
Maße & Gewicht
Länge 157,00 mm
Höhe 38,00 mm
Breite 141,00 mm
Produktgewicht 538,00 g
Kabellänge 1000 mm
Materialien & Farben
Produktfarbe Schwarz
Gehäusefarbe Schwarz
RAL-Nummer RAL 9017
Gehäusematerial Aluminium
Material Abdeckung Glas
Material der lichtemittierenden Fläche Glas
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -30…+50 °C
Lagertemperaturbereich -40…+80 °C
Anschlussart Kabel, 3-polig
Schutzart IP66
Schutzklasse IK (Stoßfestigkeitsgrad) IK07
Korrosionsbeständigkeitsklasse nach EN 12944 C4 Medium
Dimmbar Nein
Montageart Anbau
Montageort Wand, Mast, Boden, Decke
Anwendungsumgebung Außenanwendungen
Justierbar Ja
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 100000 h 1)
Lebensdauer L80/B10 bei 25 °C 75000 h 1)
Lebensdauer L90/B10 bei 25 °C 35000 h
Anzahl der Schaltzyklen 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 120 mA
EVG - Ausgangs-Rippelstrom 20 %
Notbeleuchtung
Art des Notbetriebtests ohne
Zertifikate & Standards
Normen CE, CB, ENEC, Dmark, UKCA, EAC, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Ja
Ballwurfsicher Nein
EPD LEDV-00049-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nicht austauschbar
Zusätzliche Produktdaten
Zusatzfunktion MULTI SELECT
BEG förderfähig Ja
