LED-Scheinwerfer - Robustheit & Design gelungen mit Effizienz kombiniert.
Flexibilität ohne Limits: Ob Parkareale, Industrieflächen, Sporthallen sowie kleinere Sportflächen im Außenbereich – Floodlight FL 21, die jüngste Generation unserer bekannten Fluterfamilie, geht zuverlässig an die Arbeit. So flexibel, smart und umweltbewusst wie nie zuvor.
Dafür sorgen drei Baugrößen, verschiedene Anbindungsvarianten, Anpassungen im Produktdesign sowie brandneue Steuerungsmöglichkeiten mit SITECO iQ. Das Ergebnis ist intelligentes Licht, das das Maximum für Sie herausholt: Floodlight FL 21 – Ihr wegweisendes Multitalent auch mit iQ!
Planflächenstrahler mit intelligenter Steuerung
Lichttechnische Eigenschaften
-
Lichtwirkung: Direkt, asymmetrisch strahlend (PL32)
-
Nettolichtstrom: Bis zu 70.000 lm (je nach Variante)
-
Farbtemperatur: 3000 K oder 4000 K
-
Systemeffizienz: Bis zu 170 lm/W
-
Steuerung: Ein/Aus, DALI oder Multilumen (8-stufig per DIP-Schalter)
Optisches Konzept
-
Planflächenstrahler-Bauform zur gezielten Lichtlenkung
-
0 % Lichtimmission bis zu 15° Aufneigung – verhindert Streulicht und reduziert Lichtverschmutzung
-
Blendungsminimierung durch exakte optische Kontrolle
Robustheit & Schutz
-
Schutzart IP66 – vollständig staub- und strahlwassergeschützt
-
Gehäuse aus korrosionsbeständigem Aluminium-Druckguss
-
IK08 Stoßfestigkeit & ESD-geschütztes LED-Modul
-
Getestete Vibrationsstabilität: 250.000 Hübe
-
ENEC-zertifiziert
Nachhaltigkeit & Wartung
-
Tauschbares EVG (Elektronisches Vorschaltgerät) und LED-Modul
-
Plastikfreies Verpackungskonzept
-
Modularer Aufbau für einfache Wartung und Instandhaltung
Intelligente Steuerung – Siteco iQ Technologie
Typische Einsatzbereiche
-
Städte & Kommunen (zur lichtemissionsarmen Beleuchtung)
-

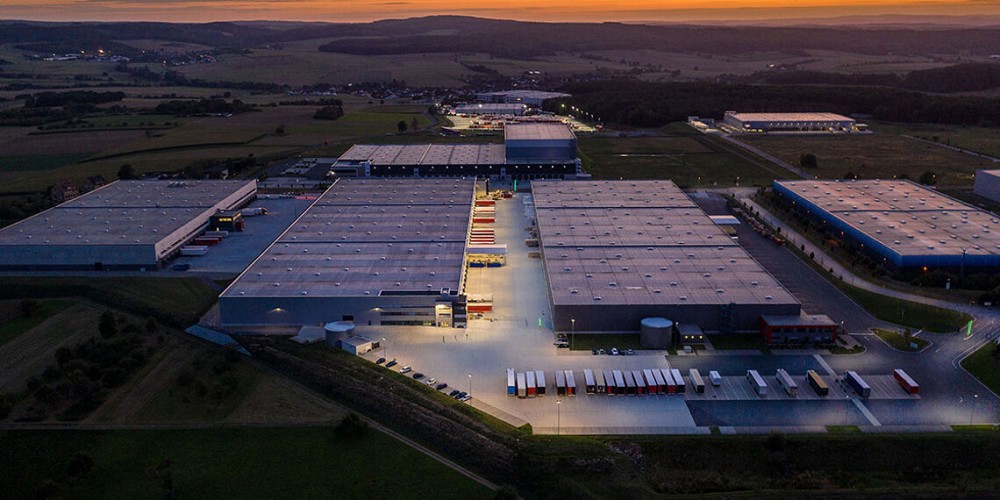

Industrieareale, Umschlagplätze, sicherheitskritische Zonen
-
Anwendungen mit hohem Nachhaltigkeits- und Steuerungsanspruch
Technische Daten
* Lichttechnik 1:
- primäre Lichtlenkung mit Linse, aus PMMA,
- primäre lichttechn. Abdeckung: Schutzscheibe,
aus Einscheiben-Sicherheitsglas, klar,
- Lichtverteilung: PL43,
- Lichtaustritt: direkt strahlend,
- 0% Lichtimmission.
* Montage:
- Montageanordnung: Einzelanordnung,
- Montageart: Anbau,
- Montageort: am Tragwerk, an der Traverse,
am Mast,
- mit Tragbügel,
- Leuchtenneigung am Bügel in 5°-Schritten
einstellbar,
- Schrauben der Glasabdeckung unverlierbar.
* Elektrik 1: LED, High Power LED,
- Bemessungslichtstrom: 2.520lm,
- Lichtausbeute: 109lm/W,
- Lichtfarbe: 722,
- Farbtemperatur: 2200K,
- Farbwiedergabe: CRI > 70,
- Vorschaltgerät: iQ Street-Remote/DALI,
- Steuerung: Auto-Match, Temp-Guard, Night-Set,
Smart-Wire,
Desk-Remote (drahtloses, spannungsfreies
Auslesen und Einstellen der iQ-Features in der
Werkstatt via anwendungsoptimierter
NFC-Funktion/RFID-Funktion),
optimierte Konstantlichtstromsteuerung (CLO
2.0), Street-Remote,
- mit Klemme, 6polig,
- Netzanschluss: 220..240V, AC, 50/60Hz,
- Stoßspannungsfestigkeit:
Stoßspannungsfestigkeit: 10kV (Common Mode);
6kV (Differential Mode),
- Elektronisches Typenschild,
- CLO2.0: erweiterte Konstantlichtstrom-Regelung
unter Berücksichtigung von momentanen und
historischen Wetter-, Temperatur- und
Betriebsbedingungen zur Erhöhung der Effizienz
über die Lebensdauer,
- Ausschluss von fehlerhafter Montage bei
Ersatzteiltausch durch verpolungssichere
Steckverbindung,
- EVG ohne ESD-Umgebung tauschbar,
- EVG ohne ESD-Umgebung tauschbar am Mast.
* Bemessungsleistung:
- Beginn der Lebensdauer: 23W,
- Ende der Lebensdauer: 24W,
- Reduzierung: 11W.
* Komponente:
- Leuchtengehäuse, aus Aluminium-Druckguss,
pulverbeschichtet,
Siteco® eisenglimmer (DB 702S),
Korrosivitätskategorie C5 mid gemäß DIN EN ISO
12944, schwimmbadtauglich, chlorbeständig,
- Dichtung zerstörungsfrei tauschbar,
- solides Metallgehäuse für gute Wärmeabfuhr,
- Leuchtenfamilie bestehend aus mehreren
Baugrößen,
- Klimamembran zum Druckausgleich verhindert
Kondensatbildung im Leuchteninneren.
- Gewicht: 3,2 kg.
- Tragbügel, aus Stahl, verzinkt,
pulverbeschichtet,
Siteco® eisenglimmer (DB 702S).
* Lichtmanagement:
- Einstellen via BlueTooth mit dem Smartphone
oder Siteco Handheld,
- Street-Remote: drahtloses Auslesen und
Einstellen der iQ-Features am Mast, vom
Bürgersteig aus,
- Einfache Bedienung über App und Siteco Handheld
bzw. optional mittels App, Smart Phone und
RFID-Dongle,
- Desk-Remote: drahtloses, spannungsfreies
Auslesen und Einstellen der iQ-Features in der
Werkstatt via anwendungsoptimierter
NFC-Funktion/RFID-Funktion,
- Light-Fading: sanftes Dimmen zur Vermeidung von
Blendung und Irritationen im Straßenverkehr,
- Smart-Wire: 10 Lichteinstellungen sind mit
zusätzlichem Steuergerät in der Verteilung
aufrufbar,
- Night-Set: autarke Steuerung ohne
Zusatzkomponenten mit bis zu 7 Dimm- und
Beleuchtungsstufen orientiert an virtueller
Mitternacht; umschaltbar auf zweites Dimmprofil
mittels Steuerader, z.B. für unterschiedliche
Dimmprofile an Wochentagen und Wochenenden,
- Sicherungsplus: Technologie zur Reduzierung von
Einschaltspitzen,
- Temp-Guard: mit Temperaturüberwachung von
LED-Modul und iQ-EVG zum verlässlichen Schutz
vor Überhitzung,
- Auto-Match bei Ersatzteiltausch:
iQ-EVG/LED-Modul-Tausch ohne Neuprogrammierung;
autom. Austausch von Parametrierwerten sowie
Betriebsstunden von iQ-EVG und LED-Modul,
Bestromung, Dimm-Einstellungen,
- Einfaches und schnelles Identifizieren der
Leuchte mittels QR-Code.
* Prüfungen/Approbationen/Zulassungen:
- Schutzart (gesamt): IP66,
- Schutzklasse (gesamt): SK II (Schutzisoliert),
- Prüfzeichen: CE, ENEC, VDE,
- Schutzzeichen: D,
- Schlagfestigkeit: IK07,
- zul. Betriebsumgebungstemperatur: -40..+40°C,
- zul. Betriebsumgebungstemperatur für
Außenanwendungen: -40..+50°C,
- Norm: DIN EN 12944,
- LABS-Konformität geprüft gemäß VDMA
24364:2018-05.
* Lebensdauer:
- Bemessungslebensdauer: 100.000h
(L97/B10) bei UT= 25°C.
- Verpackungseinheit: 1 Stück,
- chlorbeständig,
- für Schwimmbäder geeignet.
* Fabrikat: Siteco,

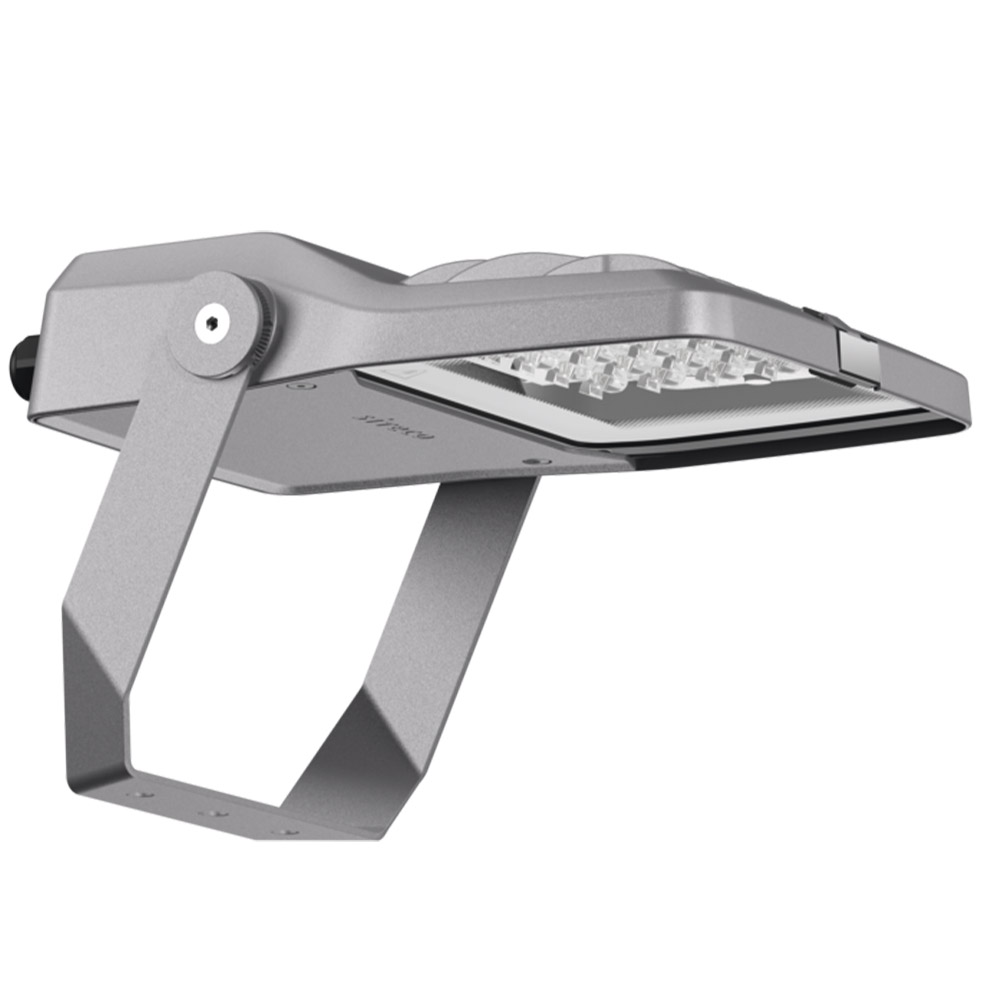

Floodlight FL 21 iQ micro.
* Typ: 5XA7762A1A1A
