Produktvorteile
- Flaches Gehäusedesign zur Minimierung von Staubansammlungen und zur einfachen Reinigung
- Gewicht- und Größenoptimierung durch kompaktes Design
- Ballwurfsichere Leuchte mit erhöhter physikalischer Robustheit (gemäß DIN 18032-3 und DIN 57710-13)
- Bis zu 70 % Energieersparnis verglichen mit konventionellen Hallenspiegelleuchten
Anwendungsgebiete

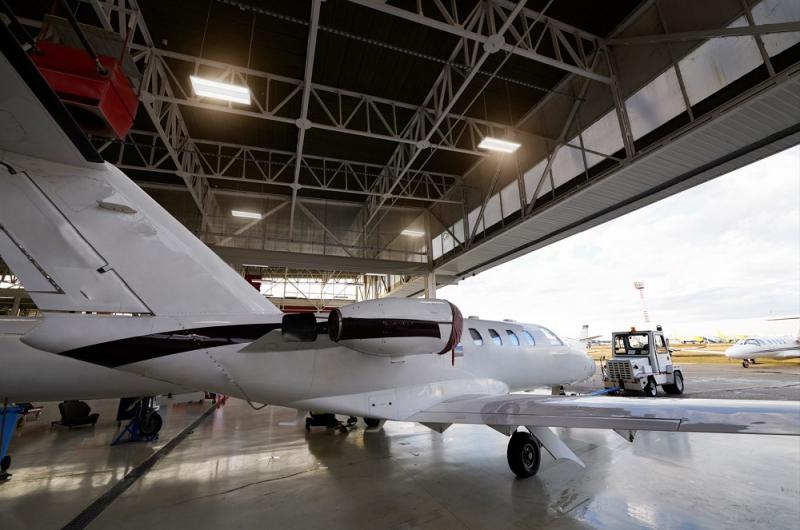

- Ersatz für Hallenspiegelleuchten mit Quecksilberdampf- oder Halogen-Metalldampflampen

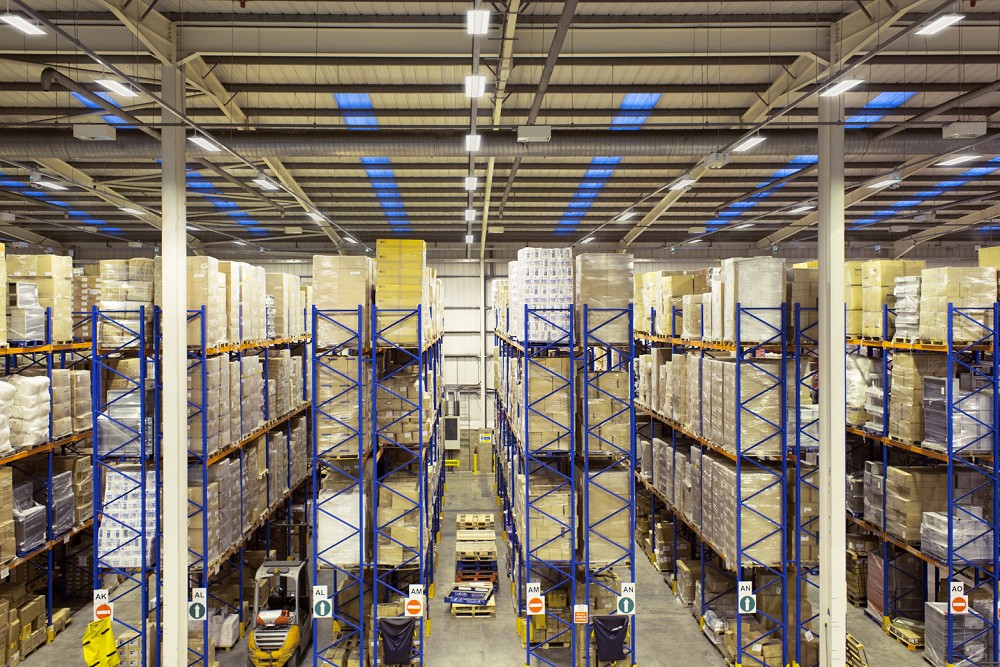

- Lagerhäuser, Logistikhallen
- Industrie
- Sportstätten
- Hohe Decken (z.B. in Einkaufszentren, Flughäfen, Geschäftsgebäuden, Lobbies)
Produkteigenschaften
- DALI-2 Treiber mit Dimmbereich von 10…100 %
- Unterschiedliche Lichtströme und Öffnungswinkel für Montagehöhen
- Hohe Lichtausbeute: bis zu 184 lm/W
- Lebensdauer (L80/B10): bis zu 100.000 h (bei 35 °C)
- Schutzart: bis zu IP66
- Stoßfestigkeit: IK10
Technische Ausstattung

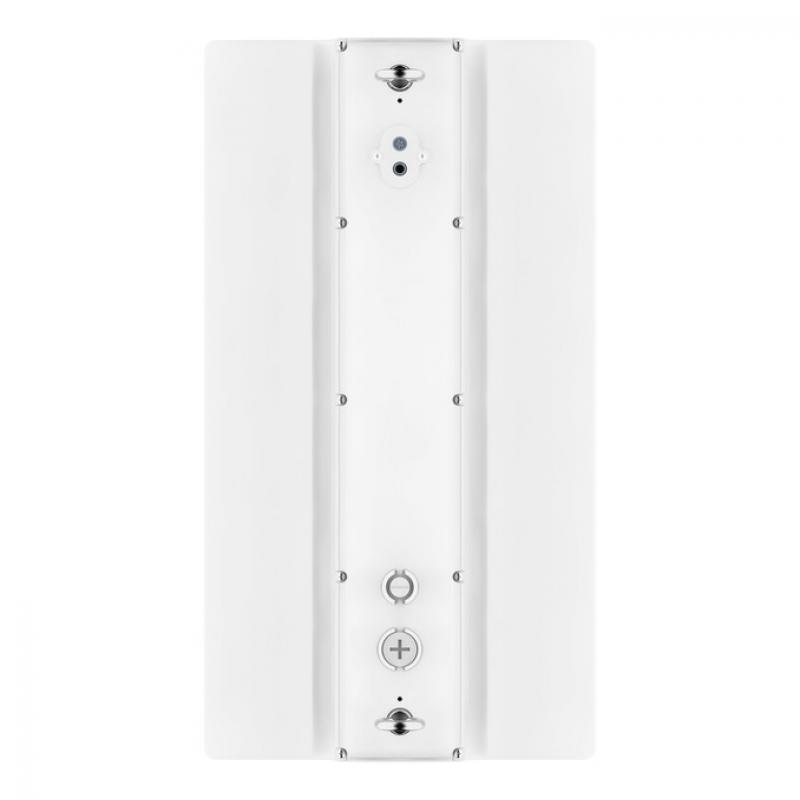

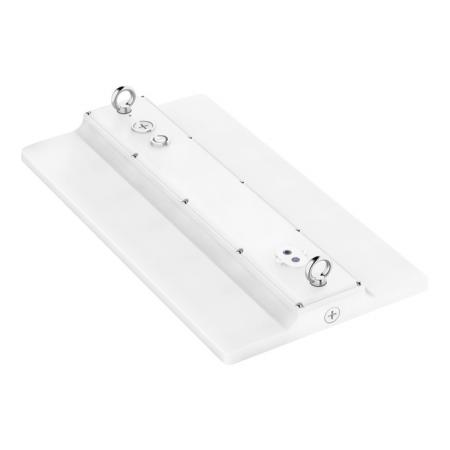

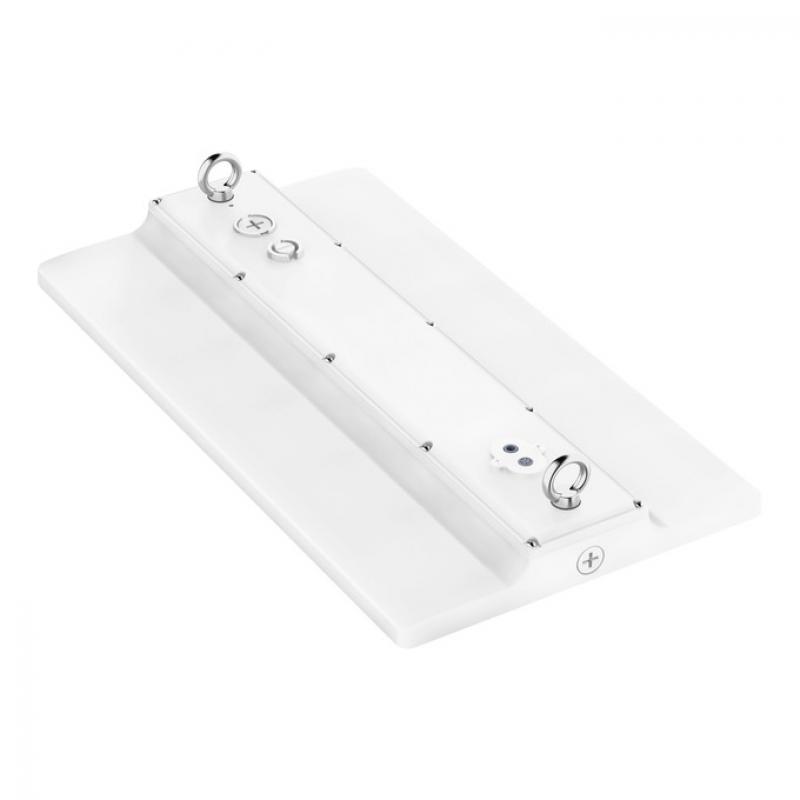

- Montagering enthalten

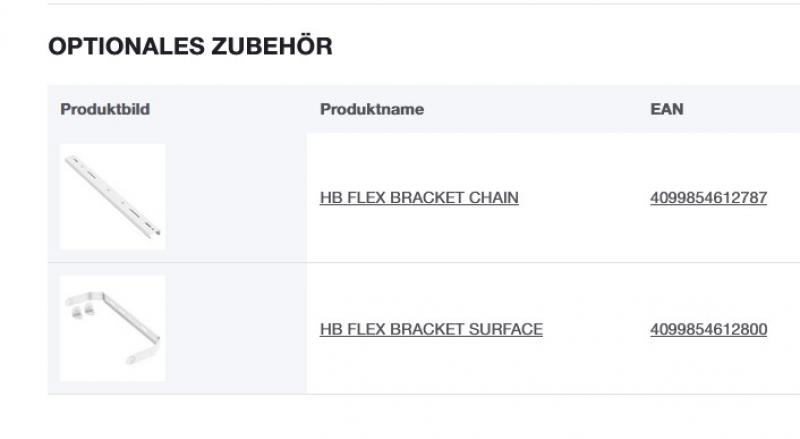

- Montagebügel für Aufputz- und Kettenmontage als separates Zubehör erhältlich
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
- Produkt der Schutzklasse I. Alle elektrisch leitfähigen, metallischen Gehäuseteile, die im Betrieb oder während der Wartung im Fehlerfall Spannung aufnehmen können, müssen durchgängig mit dem Schutzleiter verbunden sein.
- Um die Gefahr einer Strangulierung zu verringern, muss die an der Leuchte angeschlossene flexible Zuleitung, sofern sich diese in Armreichweite befindet, direkt und fest an der Wand montiert werden.
Elektrische Daten
Nennleistung 240,00 W
Nennspannung 220…240 V
Netzfrequenz 0/50/60 Hz
Nennstrom 1050 mA
Einschaltstrom 60 A
Einschaltstromdauer Th50 140 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 10
Max. Anz. Leucht. an Sicherungsaut. C10 A 8
Max. Anzahl der Leuchten Leitungsschutzschalter C16 12
Netzleistungsfaktor λ > 0,90
Oberschwingungsgehalt < 15 %
Schutzklasse I
Stoßspannungsfestigkeit (L – N) 6 kV
Stoßspannungsfestigkeit (L/N – Erde) 6 kV
Betriebsart Integrierter LED-Treiber
Photometrische Daten
Lichtstrom 44160 lm
Lichtausbeute 184 lm/W
Farbtemperatur 4000 K
Lichtfarbe (Bezeichnung) Kalt weiß
Farbwiedergabeindex Ra ≥80
Standardabweichung des Farbabgleichs ≤3 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) <1
Messgröße für Stro-boskop-Effekte (SVM) <0,4
Photobiologische Risikogruppe gemäß EN62778 RG1
Ausstrahlungswinkel 35 ° x 80 °

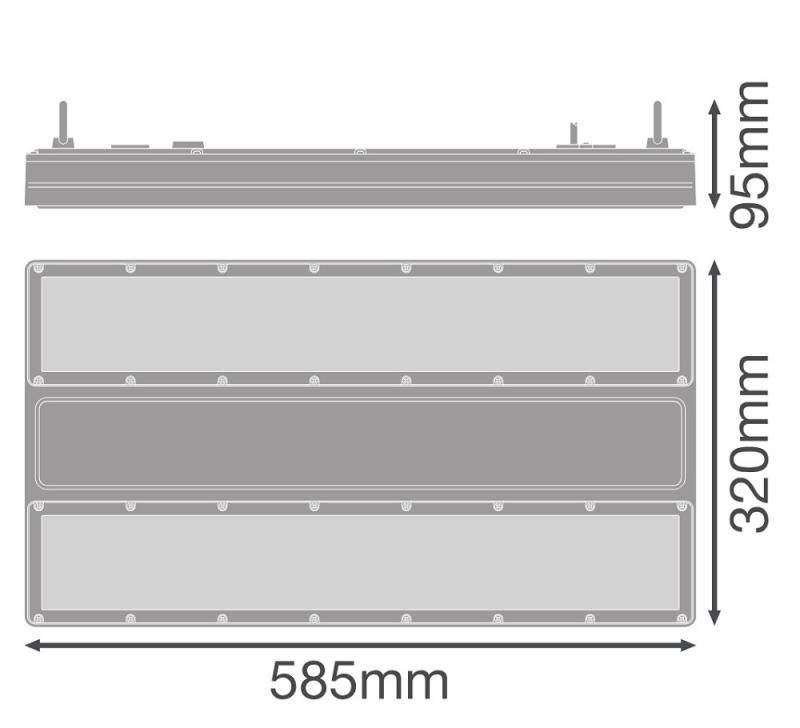

Maße & Gewicht
Länge 585,00 mm
Höhe 95,00 mm
Breite 320,00 mm
Produktgewicht 5800,00 g
Kabellänge 1500 mm
Materialien & Farben
Produktfarbe Weiß
Gehäusefarbe Weiß
RAL-Nummer RAL 9003
Gehäusematerial Aluminium
Material Abdeckung Polycarbonat (PC)
Glühdrahtprüfung nach IEC 60695-2-12 850 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -30…+50 °C
Lagertemperaturbereich -40…+80 °C
Anschlussart Kabel
Schutzart IP66
Schutzklasse IK (Stoßfestigkeitsgrad) IK10
Dimmbar Ja
Art der Dimmung DALI
Montageart Oberfläche | Abgehängt
Montageort Decke, Wand
Anwendungsumgebung Innenanwendungen
Justierbar Ja
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Nein
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 102000 h 1)
Lebensdauer L80/B10 bei 25 °C 100000 h 1)
Lebensdauer L90/B10 bei 25 °C 49000 h
Anzahl der Schaltzyklen 200000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 1000 mA
EVG - Ausgangs-Rippelstrom < 5 %
Notbeleuchtung
Art der Notlichtfunktion (EL) EL zertifizierter Treiber (0Hz / DC) für Anwendungen an Zentralbatterien integriert
Art des Notbetriebtests ohne
