Produktvorteile
- Mehrfache Einstellmöglichkeiten von Sensorbereich, Tageslichterkennung und Haltezeit
- Sehr vielseitig durch eine am Treiber wählbare CCT und Wattageneinstellung (Multi Color / Multi Lumen)
- Flexible Montagemuster für eine bequeme Installation
- Geeignet für den Einsatz in öffentlichen Bereichen dank hoher IK-Bewertung
- Geeignet für Verwendung in staubigen und feuchten Umgebungen dank hoher Schutzart
- Für den Einsatz in Notbeleuchtungsanlagen geeignet (DC tauglich)
- Separates Dekorelement für ein ästhetisches und funktionales Design erhältlich
Anwendungsgebiete
- Direkter Ersatz für Leuchten mit Leuchtstofflampen

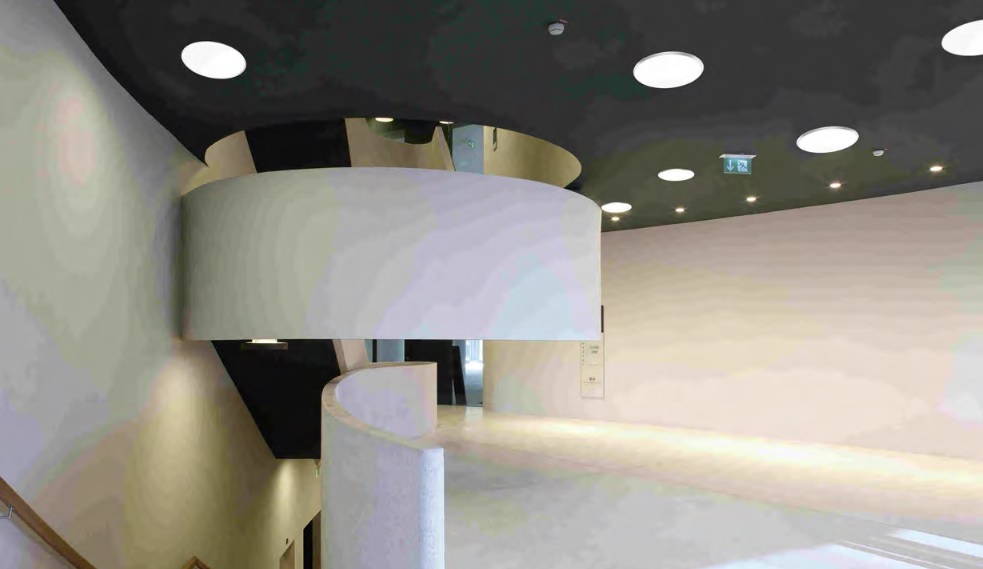

- Korridore, Treppenhäuser, Eingangsbereiche
- Passagen, Unterführungen
- Öffentlicher Raum
Produkteigenschaften
- Hochfrequenzsensor für Tageslicht- und Bewegungserfassung
- UV-stabilisiertes Polycarbonat (PC)-Gehäuse, PC-Diffusor
- Hohe Lichtausbeute: > 120 lm/W für 3000 K und 4000 K
- Stoßfestigkeit: IK10
- Schutzart: IP65

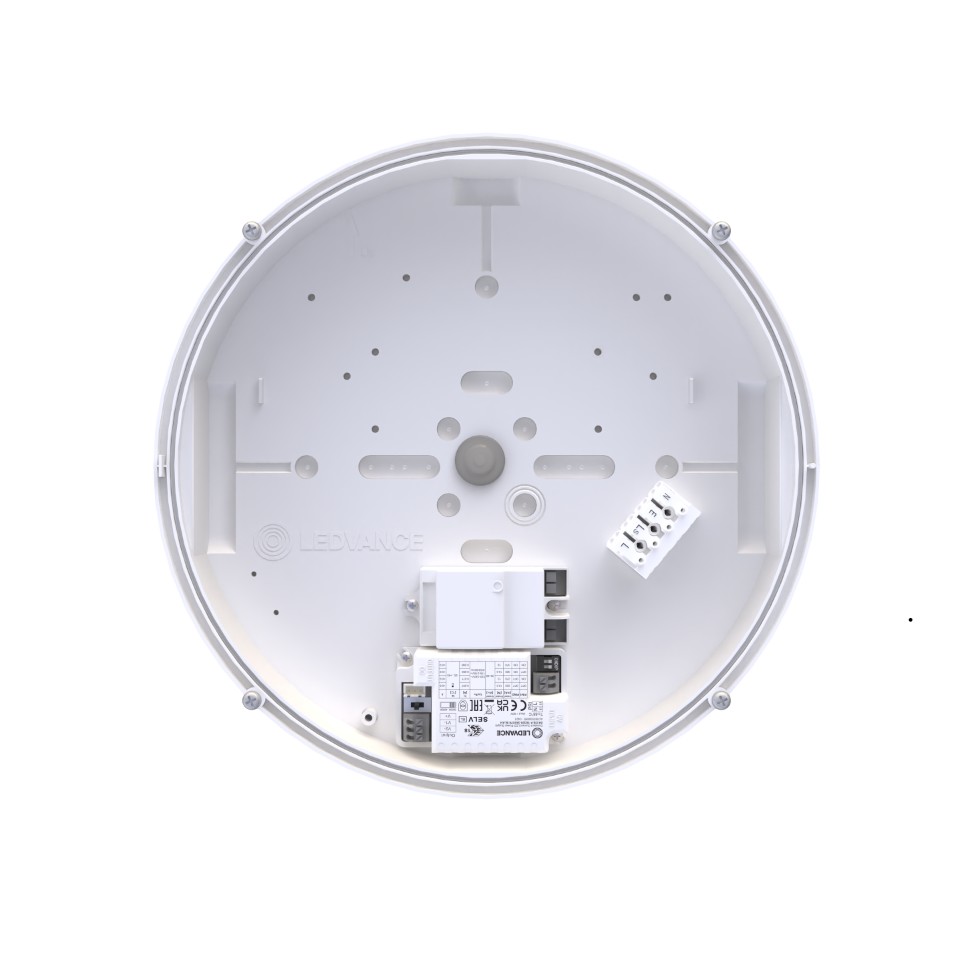

- Steckklemme für werkzeuglosen Anschluss
- Durchverdrahtung möglich
Technische Ausstattung

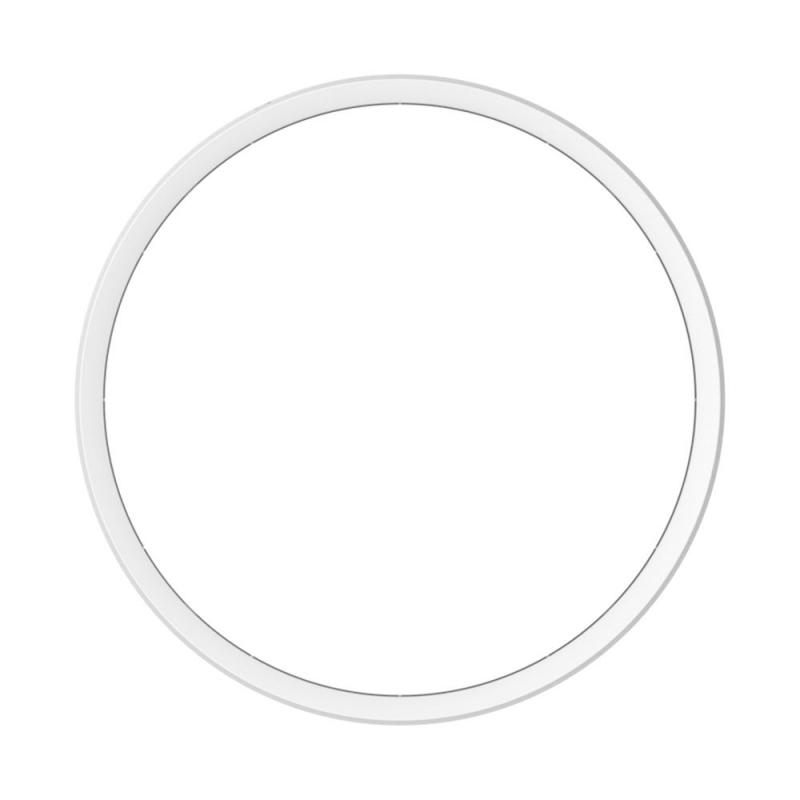

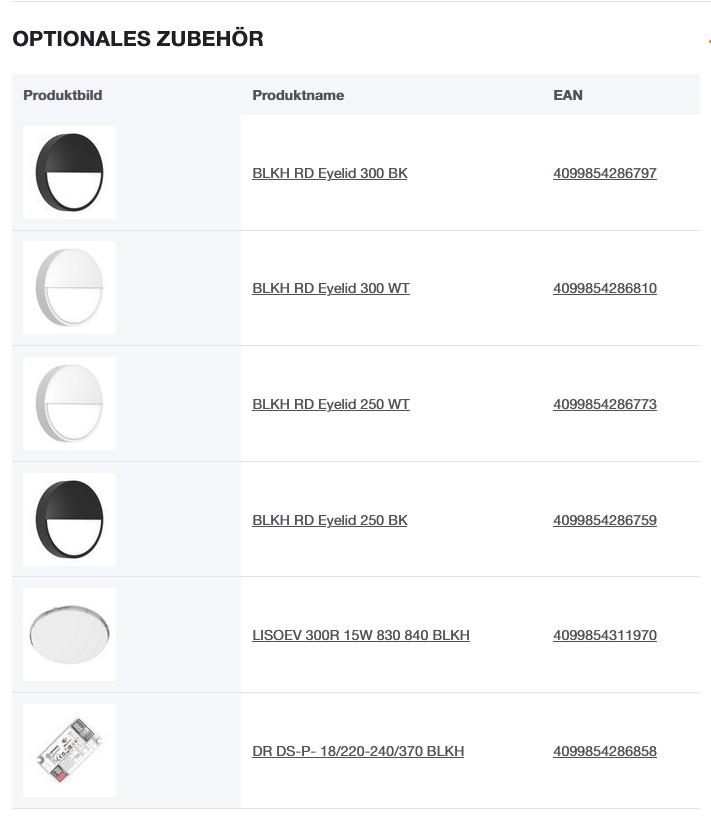

- Zusätzliche Abdeckringe in verschiedenen Ausführungen erhältlich
- Inklusive Montageschrauben und Dübel
- Diebstahlschutzschraube enthalten
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
Elektrische Daten
Nennleistung 17,5 W / 15,5 W / 13 W / 11 W 1)
Nennspannung 220…240 V
Netzfrequenz 0/50/60 Hz
Nennstrom 80…70…60…50 mA
Einschaltstrom 9,5 A
Einschaltstromdauer Th50 26.8 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 79
Max. Anz. Leucht. an Sicherungsaut. C10 A 63
Max. Anzahl der Leuchten Leitungsschutzschalter C16 101
Netzleistungsfaktor λ > 0,90
Oberschwingungsgehalt < 15 %
Schutzklasse II
Betriebsart Integrierter LED-Treiber
1) Für mögliche Optionen siehe Lumen-/Wattagen- Übersichtsdarstellung

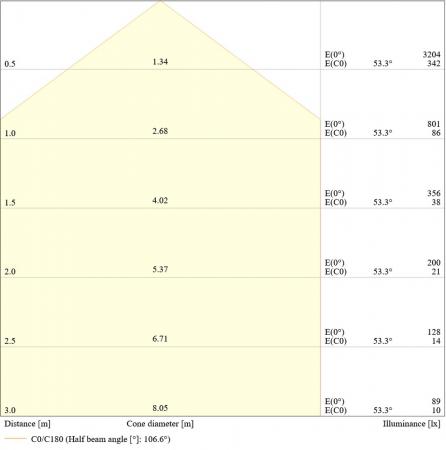

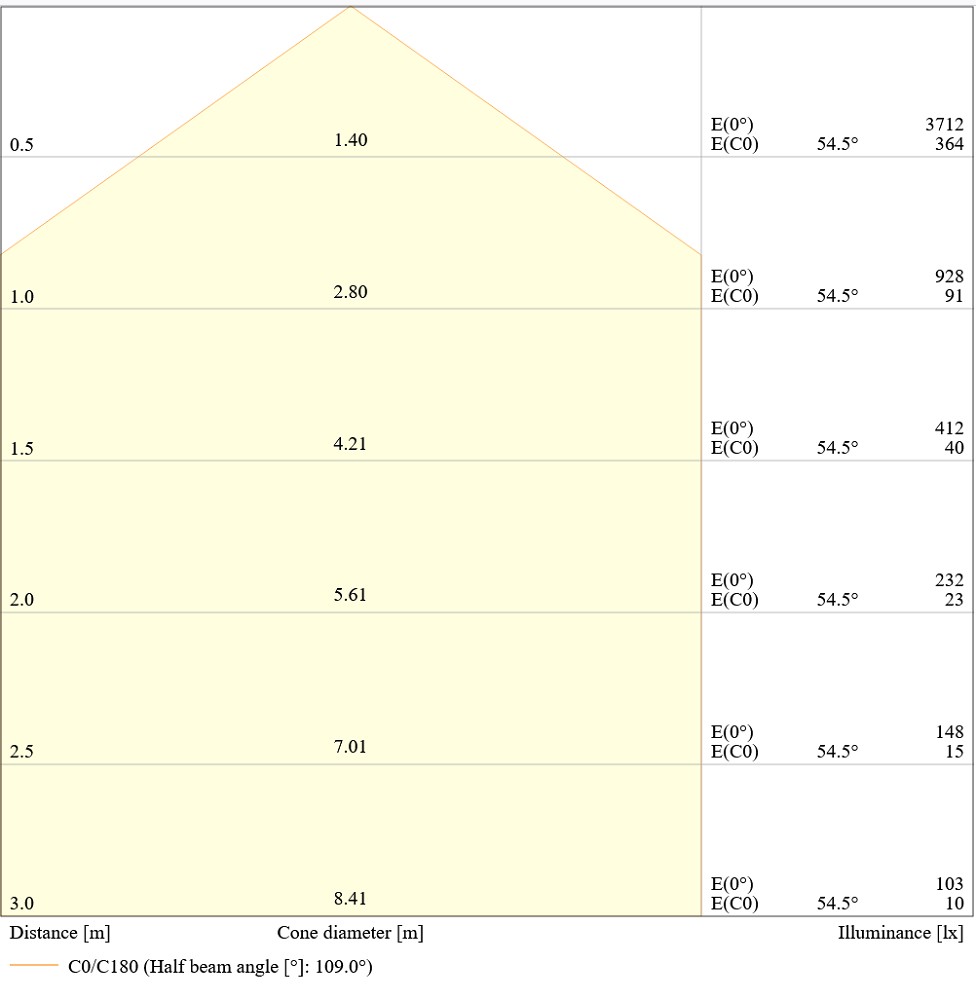

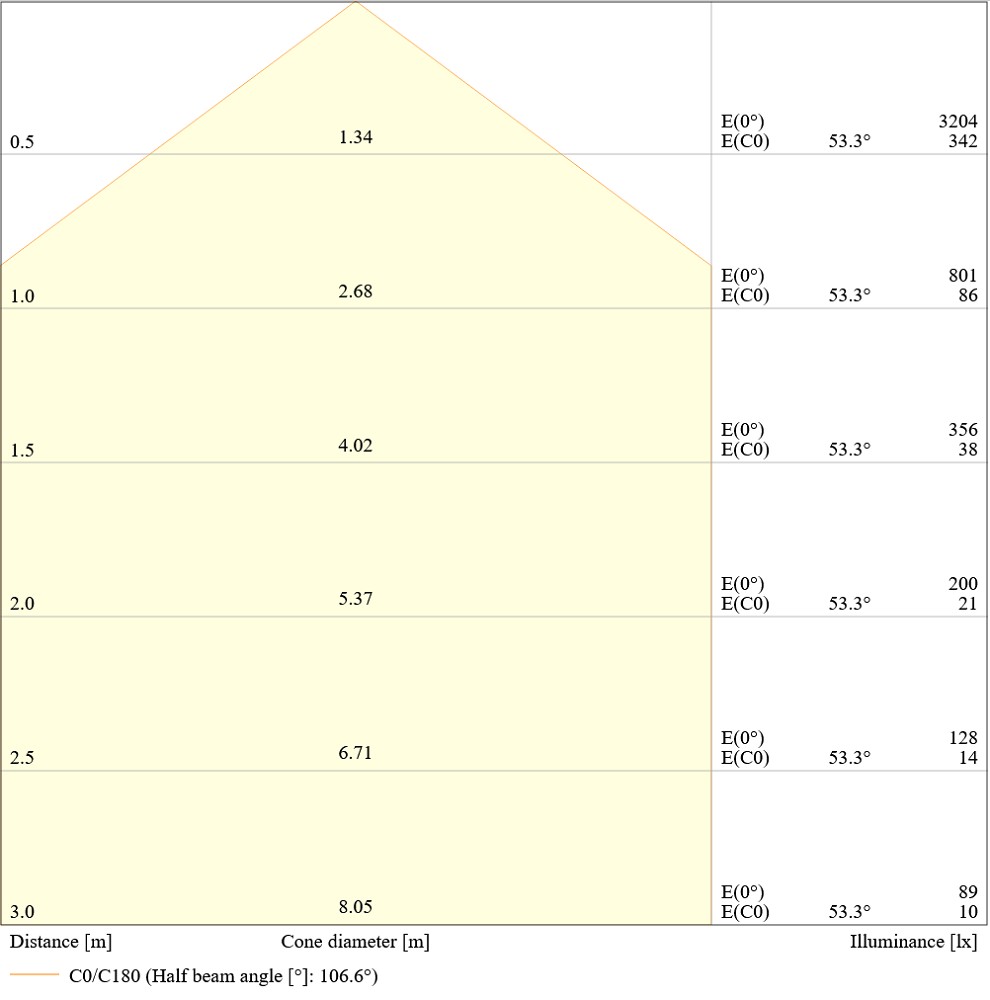

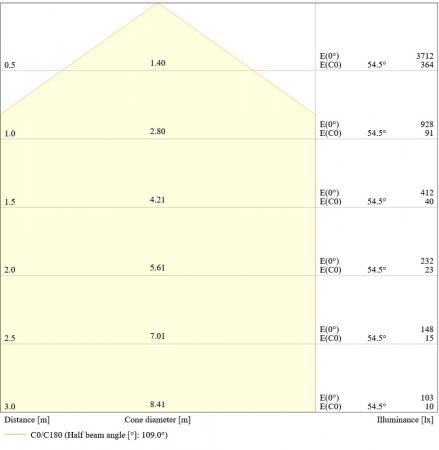

Photometrische Daten
Lichtstrom 2280 lm / 1980 lm / 1690 lm / 1390 lm 1)
Lichtausbeute 128 lm/W / 127 lm/W / 130 lm/W / 126 lm/W 1)
Farbtemperatur 3000 K / 4000 K
Lichtfarbe (Bezeichnung) Warm weiß, Kalt weiß
Farbwiedergabeindex Ra > 80
Standardabweichung des Farbabgleichs 5 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) <1
Messgröße für Stro-boskop-Effekte (SVM) <0.4
Photobiologische Risikogruppe gemäß EN62778 RG0
Ausstrahlungswinkel 120 °
1) Für mögliche Optionen siehe Lumen-/Wattagen- Übersichtsdarstellung
Adjustable attributes
Nennleistung Farbtemperatur Lichtstrom Lichtausbeute
18 W 4000 K 2280 lm 126 lm/W
18 W 3000 K 2160 lm 120 lm/W
15.5 W 4000 K 1980 lm 127 lm/W
15.5 W 3000 K 1880 lm 121 lm/W
13 W 4000 K 1690 lm 130 lm/W
13 W 3000 K 1610 lm 122 lm/W
11 W 4000 K 1390 lm 126 lm/W
11 W 3000 K 1330 lm 120 lm/W

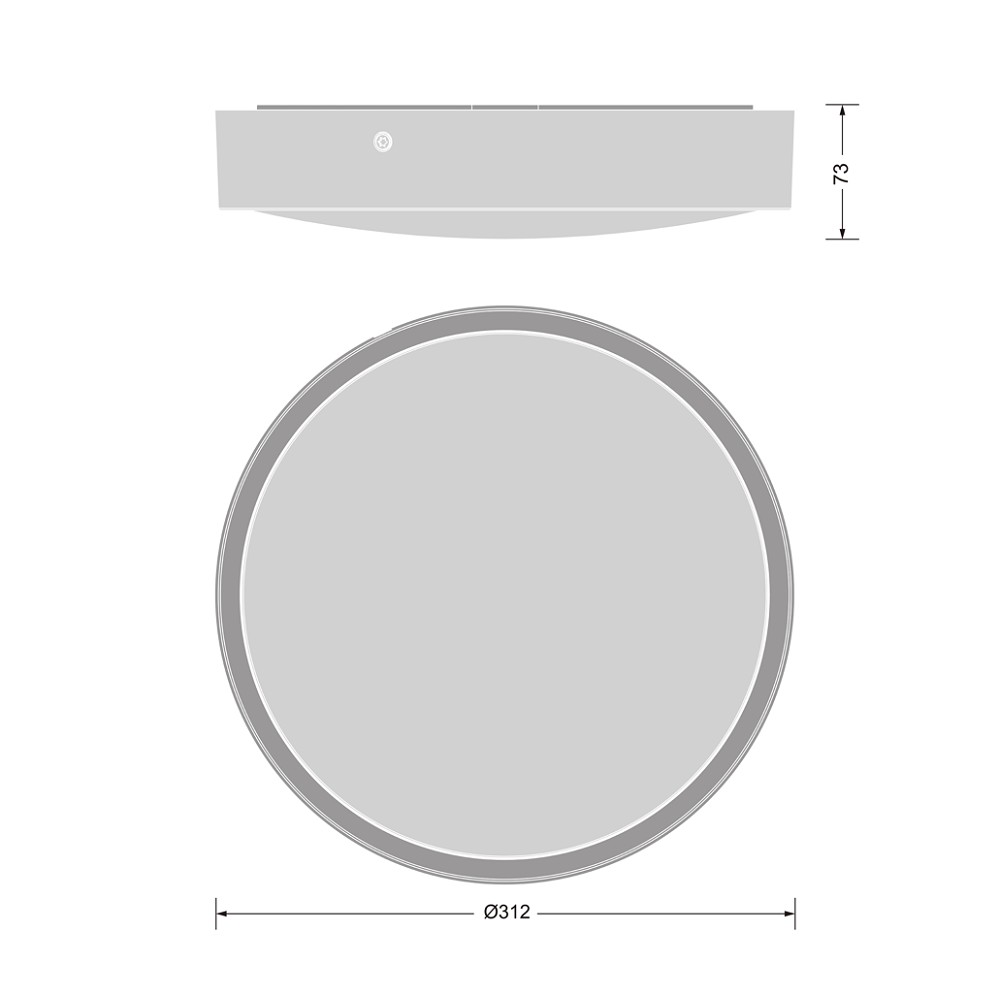

Maße & Gewicht
Durchmesser 312,00 mm
Höhe 73,00 mm
Produktgewicht 940,00 g
Materialien & Farben
Produktfarbe Weiß
Gehäusefarbe Weiß
RAL-Nummer RAL 9003
Gehäusematerial Polycarbonat (PC)
Material Abdeckung Polycarbonat (PC)
Material der lichtemittierenden Fläche Polycarbonat (PC)
Glühdrahtprüfung nach IEC 60695-2-12 850 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich -20…+40 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Schraubenlose Anschlussklemme
Schutzart IP65
Schutzklasse IK (Stoßfestigkeitsgrad) IK10
Dimmbar Nein
Montageart Anbau

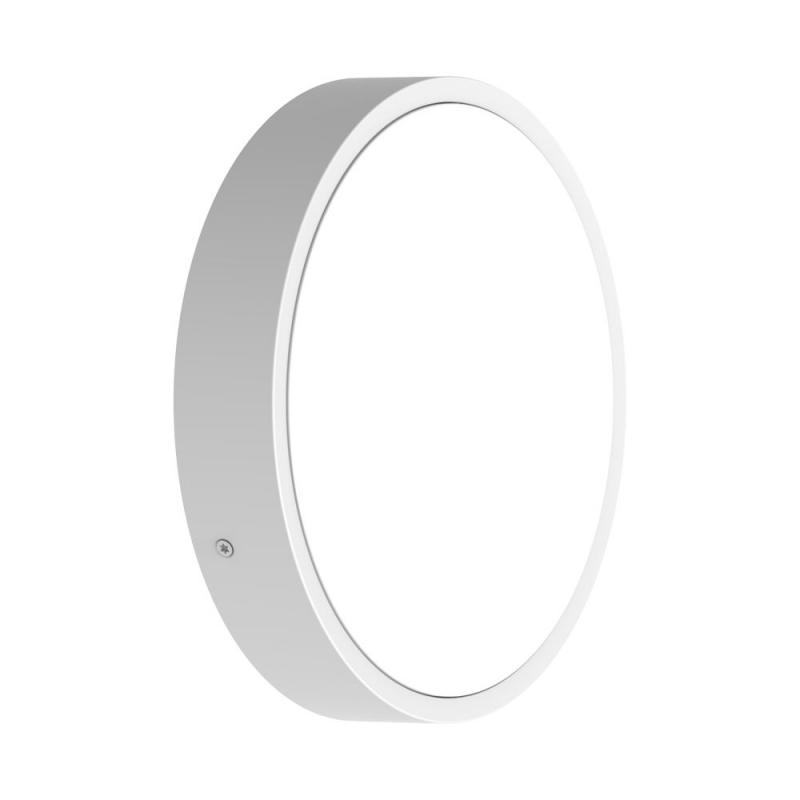

Montageort Decke, Wand
Anwendungsumgebung Außenanwendungen
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Ja
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 70000 h 1)
Lebensdauer L80/B10 bei 25 °C 55000 h 1)
Lebensdauer L90/B10 bei 25 °C 40000 h
Anzahl der Schaltzyklen 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 370…320…270…220 mA
EVG - Ausgangs-Rippelstrom < 5 %

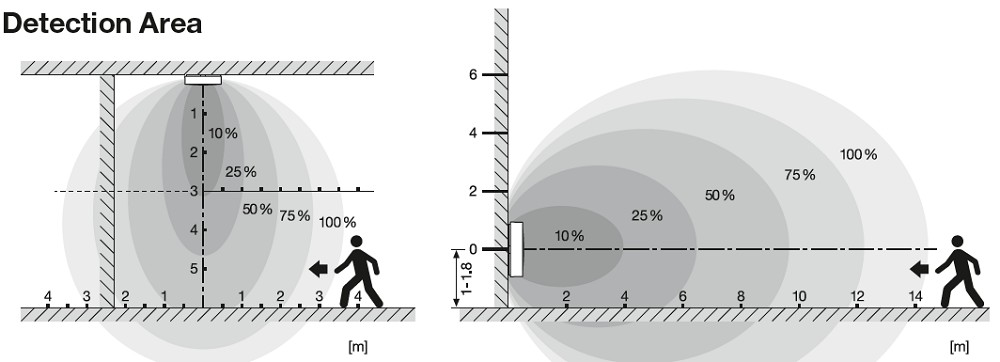

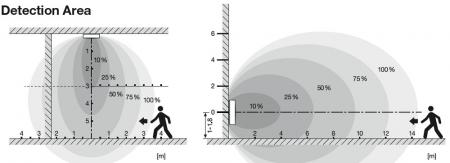

Sensor
Art des Sensors Bewegung, Licht
Sensortechnik Mikrowellen
Erfassungswinkel des Sensors 150 °
Sensor-gesteuerte Schaltzeit 5 s…30 min
Erfassungsbereich des Bewegungssensors 3…8 m
Erfassungsschwelle des Tageslichtsensors 2…50 lx
Notbeleuchtung
Art der Notlichtfunktion (EL) EL zertifizierter Treiber (0Hz / DC) für Anwendungen an Zentralbatterien integriert
Art des Notbetriebtests ohne
Leistung im Notbetrieb 17.5 W
Lichtstrom im Notbetrieb 2280 lm
Zertifikate & Standards
Normen CE, CB, UKCA, EAC, ENEC, EPD
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
EPD LEDV-00029-V01.01-EN
Austauschbare Lichtquelle (EPREL) Nur durch einen Experten
Zusätzliche Produktdaten
Zusatzfunktion EVERLOOP, MULTI SELECT
BEG förderfähig Ja
