LEDVANCE LISOEV 500 SQ – LED-Lichtquelle für SURFACE FLAT

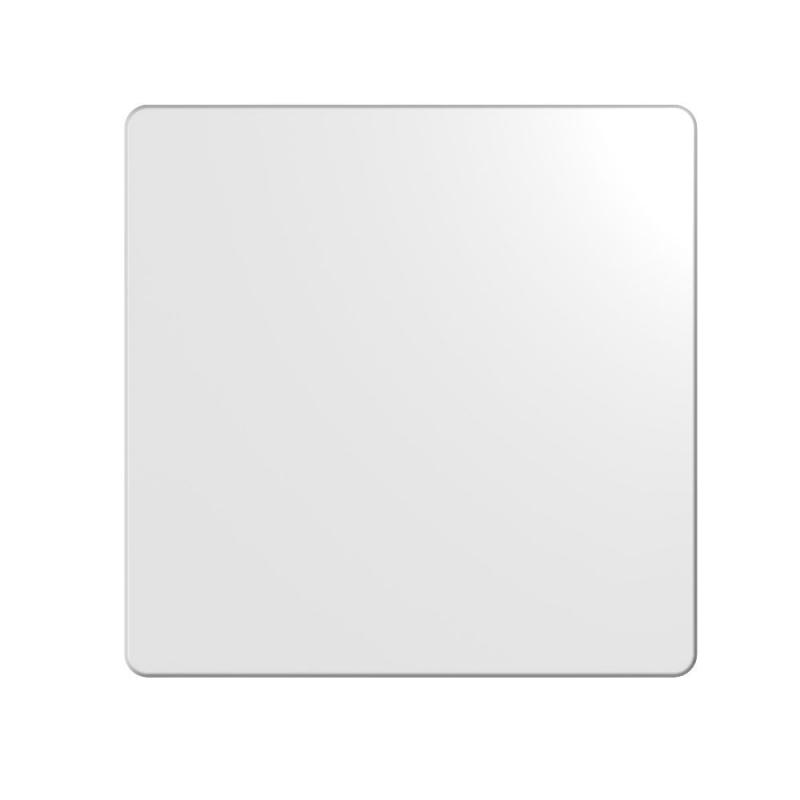

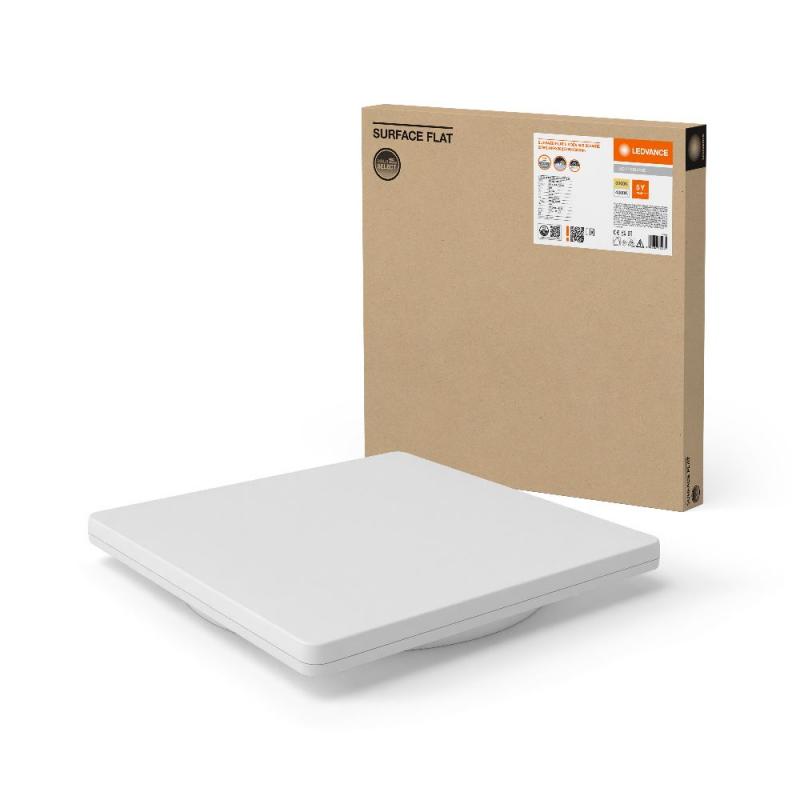

Das LEDVANCE LISOEV 500 SQ ist eine quadratische LED-Lichtquelle als Upgrade- und Ersatzmodul für kompatible SURFACE FLAT Systeme. Das Modul ist für SURFACE FLAT Leuchten mit 19 W bzw. 27 W vorgesehen und besitzt eine Abmessung von 500 × 500 mm.
Die integrierten LEDs bieten zwei wählbare Farbtemperaturen. Je nach Einstellung steht 3000 K Warmweiß oder 4000 K Neutralweiß zur Verfügung. Dadurch lässt sich die Lichtwirkung an unterschiedliche Einsatzbereiche anpassen. Die Farbkonsistenz beträgt SDCM 3.
Bei einer Nennleistung von 23 W erreicht das LED-Modul einen Lichtstrom von 3600 lm bei 3000 K beziehungsweise 3780 lm bei 4000 K. Der 120° Abstrahlwinkel sorgt zusammen mit dem Diffusor für eine sehr homogene Lichtverteilung mit leichtem Hintergrundbeleuchtungs-Effekt.
Das LISOEV 500 SQ arbeitet mit 30–40 V DC und 650 mA. Es handelt sich daher nicht um eine eigenständig an 230 V anschließbare Leuchte. Für den Betrieb ist ein separates Konstantstrom-Betriebsgerät erforderlich. LEDVANCE führt den DR DS SENS-P- 27/220-240V/650 SF FL mit der EAN 4099854292873 als passenden Treiber für SURFACE FLAT 19 W / 27 W. Der elektrische Anschluss des LED-Moduls erfolgt über integrierte Steckverbinder und ein Verbindungskabel für die direkte Installation.
Allgemeine Daten
| Hersteller | LEDVANCE |
| Produktserie | SURFACE FLAT LIGHT SOURCES |
| Modell | LISOEV 500 SQ 27W 830 840 SF FLAT |
| Hersteller-Art.-Nr. | 4099854312274 |
| EAN | 4099854312274 |
| Produkttyp | LED-Lichtquelle / Upgrade- und Ersatzmodul |
| Nennleistung | 23 W |
| Nennspannung | 30–40 V DC |
| Nennstrom | 650 mA |
| Dimmbar | Nein |
| Schutzart | IP20 |
| Stoßfestigkeit | IK08 |
| Gehäusematerial | Polycarbonat (PC) |
| Diffusormaterial | Polycarbonat (PC) |
| Produktfarbe | Weiß |
| Montageart | Anbau |
| Einsatzbereich | Innenbereich |
| Umgebungstemperatur | -20 °C bis +45 °C |
Fotometrische Daten
| Lichtstrom | 3600 lm bei 3000 K / 3780 lm bei 4000 K |
| Lichtausbeute | bis zu 140 lm/W |
| Lichtfarbe | 3000 K Warmweiß / 4000 K Neutralweiß |
| Farbwiedergabeindex | Ra >80 |
| Farbkonsistenz | SDCM 3 |
| Abstrahlwinkel | 120° |
| Photobiologische Risikogruppe | RG0 |

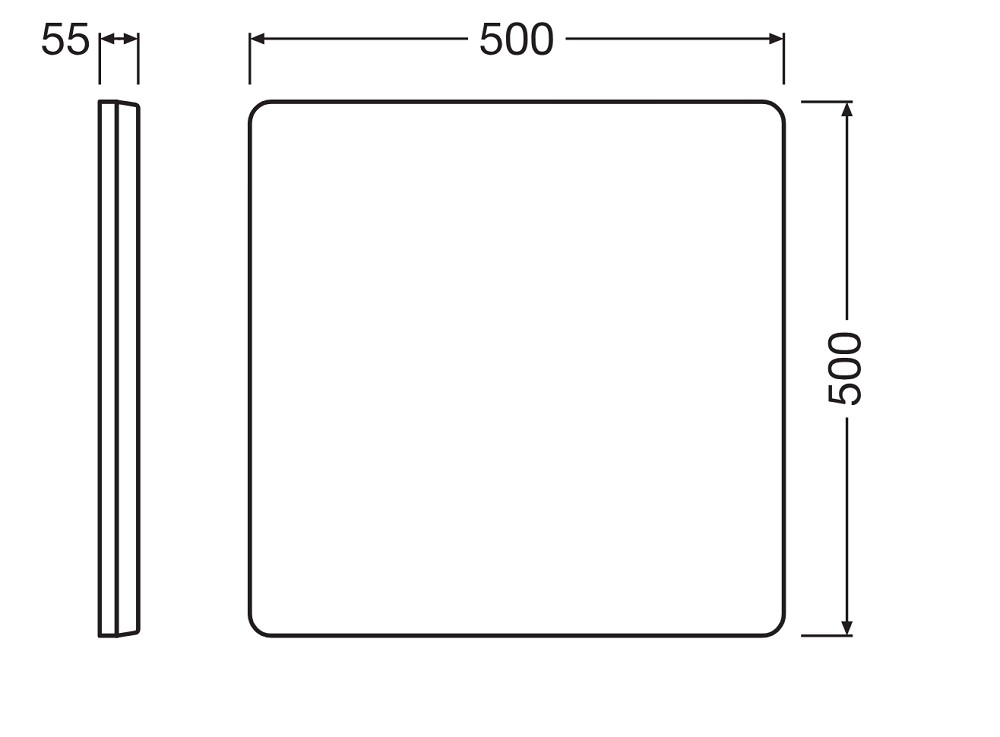

Abmessungen
| Länge | 500 mm |
| Breite | 500 mm |
| Höhe | 55 mm |
| Produktgewicht | 2632 g |
Passendes Betriebsgerät
| Hersteller | LEDVANCE |
| Bezeichnung | DR DS SENS-P- 27/220-240V/650 SF FL |
| EAN | 4099854292873 |
| Nennleistung | 27 W |
| Eingangsspannung | 220–240 V AC |
| Frequenz | 50/60 Hz |
| Ausgangsstrom | 650 mA |
| Schutzklasse | II |
| Schutzart | IP20 |
| Geeignet für | SURFACE FLAT / SURFACE FLAT SENSOR 19 W / 27 W |
LEDVANCE führt den DR DS SENS-P- 27/220-240V/650 SF FL mit der EAN 4099854292873 als direkt zugehöriges Betriebsgerät für die SURFACE FLAT Systeme. Der Treiber verfügt über einstellbare Ausgangsströme und eine CCT-Einstellung über Schalter. Er ist für SURFACE FLAT beziehungsweise SURFACE FLAT SENSOR in den Leistungsklassen 19 W und 27 W vorgesehen.
Kompatibilität und Installation
Das LISOEV 500 SQ ist speziell als Upgrade- und Ersatzlichtquelle für SURFACE FLAT 19 W / 27 W vorgesehen. Es kann nicht als eigenständige 230-V-Leuchte betrieben werden. Für die Installation wird das passende Konstantstrom-Betriebsgerät benötigt.

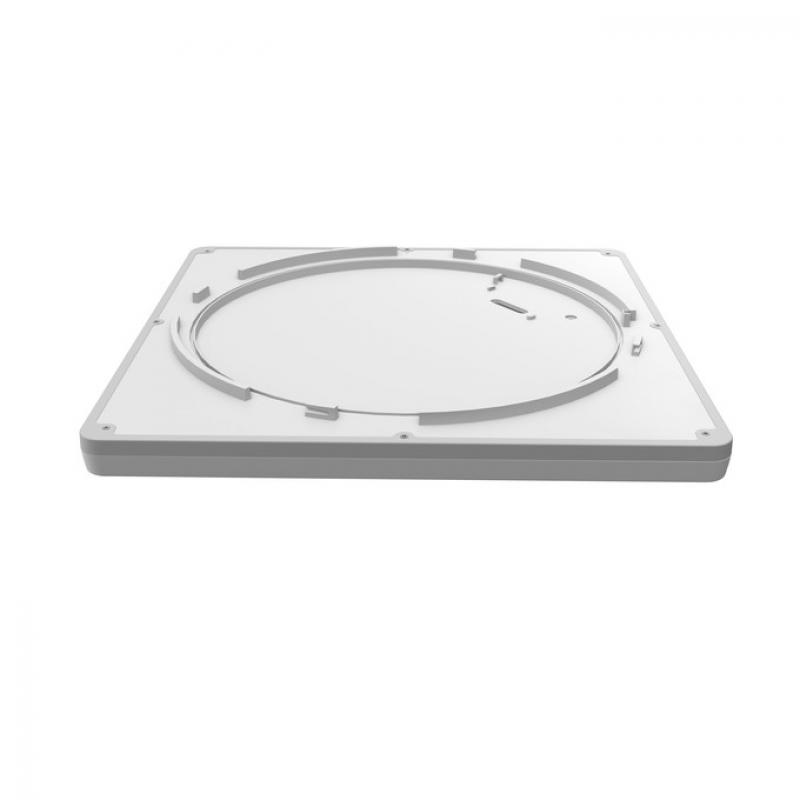

Der elektrische Anschluss erfolgt über Steckverbinder. Ein Verbindungskabel für die direkte Installation ist bereits im LED-Modul integriert. Das Modul ist außerdem für die Integration des SURFACE FLAT SENSOR vorbereitet.
Lebensdauer und Betrieb
Das LED-Modul erreicht eine Lebensdauer von bis zu 100.000 Stunden L80/B10 bei 25 °C. Für L90/B10 werden bis zu 50.000 Stunden angegeben. Die zulässige Umgebungstemperatur während des Betriebs liegt zwischen -20 °C und +45 °C.
Besondere Eigenschaften
- LED-Lichtquelle für kompatible SURFACE FLAT Systeme
- Geeignet für SURFACE FLAT 19 W / 27 W
- 3000 K Warmweiß und 4000 K Neutralweiß integriert
- 3600 lm bei 3000 K
- 3780 lm bei 4000 K
- Bis zu 140 lm/W
- Hohe Farbkonsistenz mit SDCM 3
- 120° Abstrahlwinkel
- Sehr homogene Lichtverteilung
- Leichter Hintergrundbeleuchtungs-Effekt
- Werkzeugloser Anschluss über Steckverbinder
- Integriertes Verbindungskabel
- Für SURFACE FLAT SENSOR vorbereitet
- IP20 und IK08
- Bis zu 100.000 Stunden Lebensdauer
- 5 Jahre Garantie
Hinweise
Das Produkt ist keine eigenständige komplett anschlussfertige Leuchte, sondern eine LED-Lichtquelle für kompatible SURFACE FLAT Systeme. Für den Betrieb ist ein geeignetes Konstantstrom-Betriebsgerät für 650 mA erforderlich. Als passendes LEDVANCE Betriebsgerät ist der DR DS SENS-P- 27/220-240V/650 SF FL mit der EAN 4099854292873 vorgesehen. Dieses wird von LEDVANCE ausdrücklich für SURFACE FLAT beziehungsweise SURFACE FLAT SENSOR 19 W / 27 W geführt. Das LED-Modul wird mit 30–40 V DC betrieben und ist nicht für den Außenbereich geeignet.
Bewertung durch unsere Lichtexperten
Das LISOEV 500 SQ ist insbesondere für die Modernisierung bestehender SURFACE FLAT Systeme interessant. Statt die komplette Leuchte auszutauschen, kann die vorhandene Lichtquelle durch das passende LED-Modul ersetzt beziehungsweise aufgewertet werden. Die Kombination aus 3000 K und 4000 K ermöglicht eine flexible Anpassung der Lichtfarbe, während die hohe Lebensdauer den Wartungsaufwand reduziert.
