Produktvorteile
- Nahtlose Integration von Leuchten mit Sicherheitsbeleuchtungs-Funktion in die Allgemeinbeleuchtung
- Einfache Verkabelung dank mitgeliefertem, vorverdrahtetem Treiber und Batterie für die Sicherheitsbeleuchtungs-Funktion
- Einfache Prüfung der Sicherheitsbeleuchtungs-Funktion durch integrierte automatische Testfunktion
- Betrieb der Sicherheitsbeleuchtungs-Funktion mit langlebiger LiFePO4 Batterie mit 3h Betriebsentladungszeit
- Komfortable Visualisierung der Ergebnisse des automatischen Tests mit enthaltener Kontroll-LED
- Sehr vielseitig durch eine am Treiber wählbare CCT und Wattageneinstellung (Multi Color / Multi Lumen)
- Flexible Montagemuster für eine bequeme Installation
- Geeignet für Verwendung in staubigen und feuchten Umgebungen dank hoher Schutzart
- Geeignet für den Einsatz in öffentlichen Bereichen dank hoher IK-Bewertung

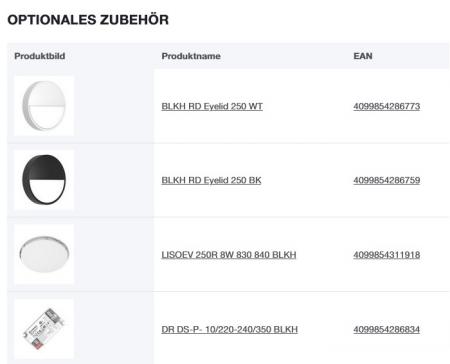

- Separates Dekorelement für ein ästhetisches und funktionales Design erhältlich
Anwendungsgebiete
- Sicherheitsbeleuchtung für Rettungswege
- Antipanik-Beleuchtung
- Gebäude, für die Sicherheitsbeleuchtung von 3 h erforderlich ist
- Direkter Ersatz für Leuchten mit Leuchtstofflampen

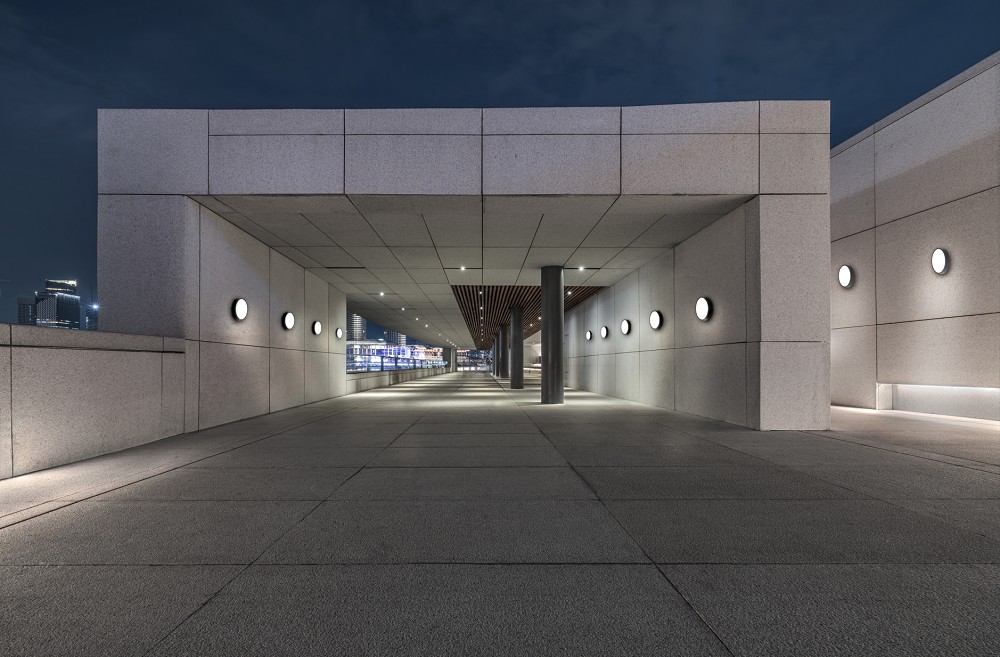

- Korridore, Treppenhäuser, Eingangsbereiche
- Passagen, Unterführungen
- Öffentlicher Raum
Produkteigenschaften
- Zertifiziert gemäß Europäischer Normen (EN 60598-2-22)
- Leuchte für Allgemeinbeleuchtung und Sicherheitsbeleuchtung geeignet
- Einzelbatterieleuchten
- Sicherheitsbeleuchtungs-Funktion: Batterieentladedauer 3 h
- Funktionstest der Sicherheitsbeleuchtung: automatisch (AT)
- Batterietechnologie: LiFePO4
- Umgebungstemperaturbereich bei Betrieb: 0…+35 °C
- UV-stabilisiertes Polycarbonat (PC)-Gehäuse, PC-Diffusor
- Stoßfestigkeit: IK10
- Schutzart: IP65
Technische Ausstattung

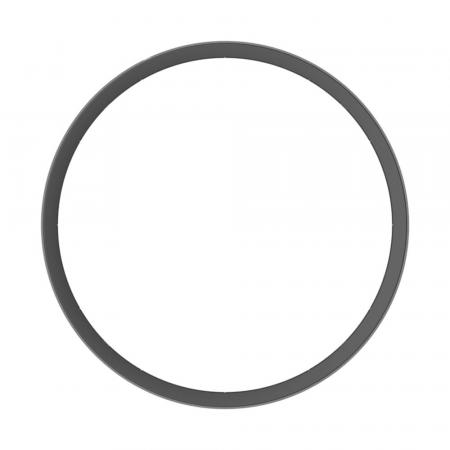

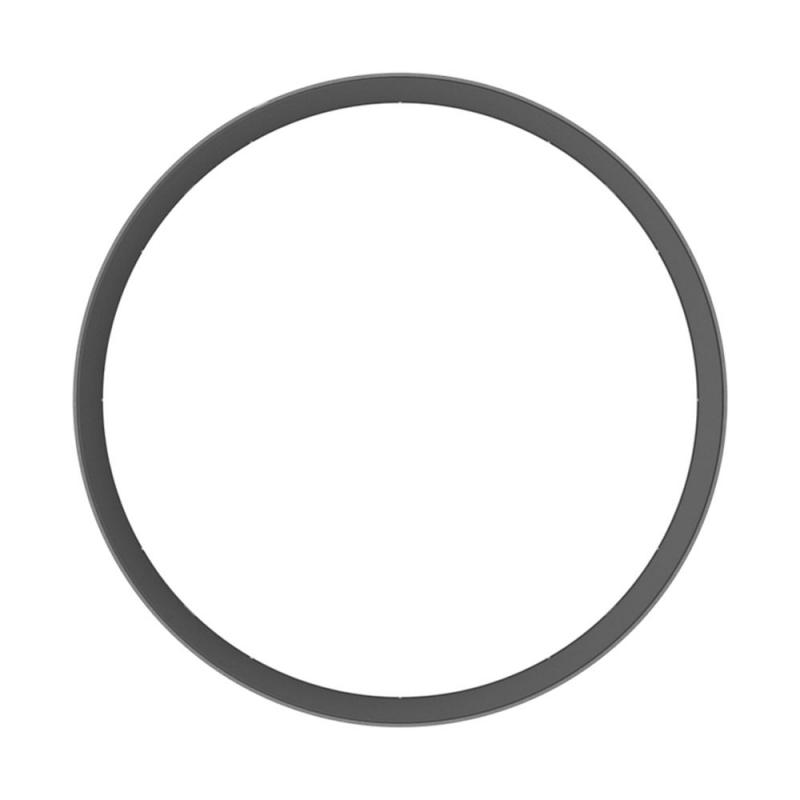

- Zusätzliche Abdeckringe in verschiedenen Ausführungen erhältlich
- Inklusive Montageschrauben und Dübel
- Diebstahlschutzschraube enthalten
Sicherheitshinweise
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
- Vorsicht, Gefahr des elektrischen Schlages.
Elektrische Daten
Nennleistung 12 W / 11 W / 9,5 W / 8,5 W 1)
Nennspannung 220…240 V
Netzfrequenz 50/60 Hz
Nennstrom 59mA / 54mA / 49mA / 45 mA
Einschaltstrom 3.38 A
Einschaltstromdauer Th50 21.2 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 213
Max. Anz. Leucht. an Sicherungsaut. C10 A 133
Max. Anzahl der Leuchten Leitungsschutzschalter C16 213
Netzleistungsfaktor λ > 0,80
Oberschwingungsgehalt < 15 %
Schutzklasse II
Betriebsart Integrierter LED-Treiber
1) Für mögliche Optionen siehe Lumen-/Wattagen- Übersichtsdarstellung
Photometrische Daten
Lichtstrom 1230 lm / 1080 lm / 860 lm / 710 lm 1)
Lichtausbeute 102 lm/W / 98 lm/W / 90 lm/W / 84 lm/W 1)
Farbtemperatur 3000 K / 4000 K
Referenzeinstellung der enthaltenen Lichtquelle (Kelvin) 4000 K
Lichtfarbe (Bezeichnung) Warm weiß, Kalt weiß
Farbwiedergabeindex Ra > 80
Standardabweichung des Farbabgleichs 5 sdcm
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) <1
Messgröße für Stro-boskop-Effekte (SVM) <0.4
Photobiologische Risikogruppe gemäß EN62778 RG0
Ausstrahlungswinkel 120 °
1) Für mögliche Optionen siehe Lumen-/Wattagen- Übersichtsdarstellung
Adjustable attributes
Nennleistung Farbtemperatur Lichtstrom Lichtausbeute
12 W 3000 K 1160 lm 96 lm/W
12 W 4000 K 1230 lm 102 lm/W
11 W 3000 K 1030 lm 94 lm/W
11 W 4000 K 1080 lm 98 lm/W
9.5 W 3000 K 830 lm 88 lm/W
9.5 W 4000 K 860 lm 90 lm/W
8.5 W 3000 K 680 lm 81 lm/W
8.5 W 4000 K 710 lm 84 lm/W

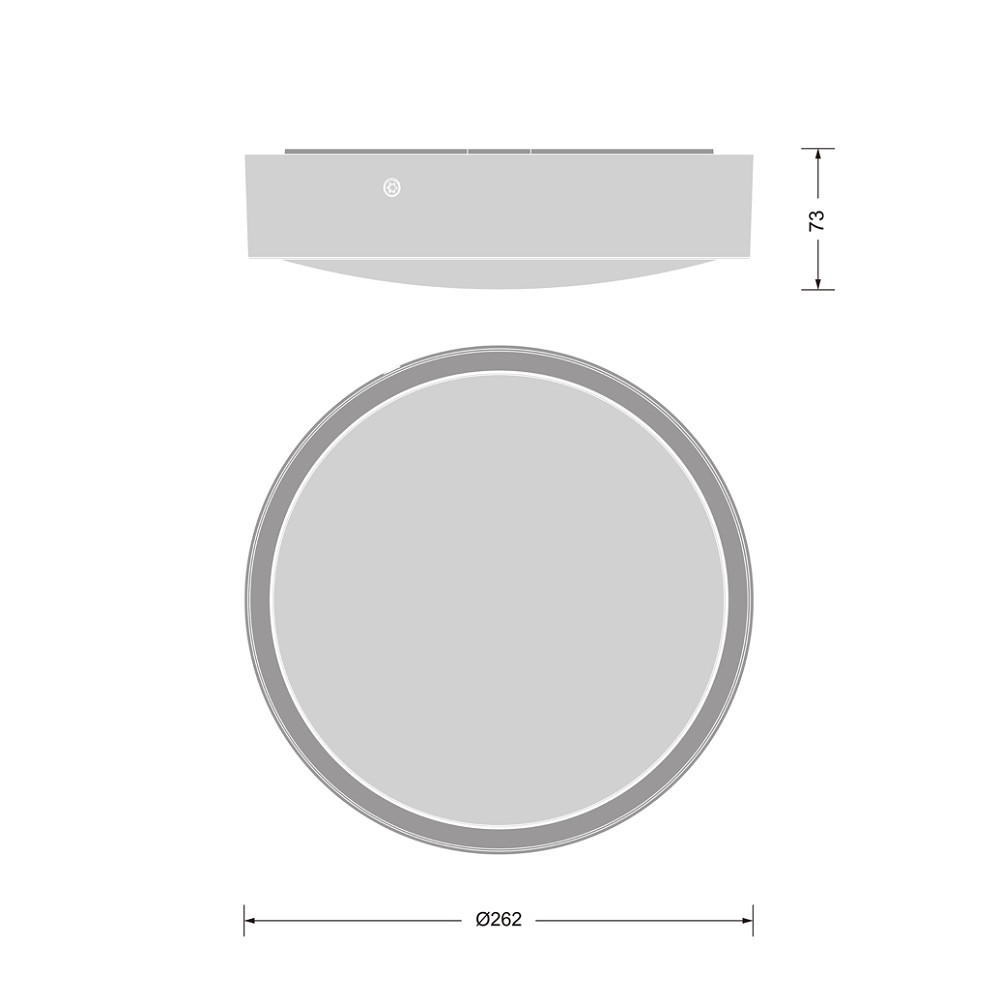

Maße & Gewicht
Durchmesser 262,00 mm
Höhe 73,00 mm
Produktgewicht 930,00 g
Materialien & Farben
Produktfarbe Schwarz
Gehäusefarbe Schwarz
RAL-Nummer RAL 9005
Gehäusematerial Polycarbonat (PC)
Material Abdeckung Polycarbonat (PC)
Material der lichtemittierenden Fläche Polycarbonat (PC)
Glühdrahtprüfung nach IEC 60695-2-12 850 °C
Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
Umgebungstemperaturbereich 0…+35 °C
Lagertemperaturbereich -20…+80 °C
Anschlussart Schraubenlose Anschlussklemme
Schutzart IP65
Schutzklasse IK (Stoßfestigkeitsgrad) IK10
Dimmbar Nein
Montageart Anbau
Montageort Decke, Wand
Anwendungsumgebung Außenanwendungen
Mit Leuchtmittel Ja
Austauschbare Lichtquelleneinheit Ja
Lebensdauer
Lebensdauer L70/B50 bei 25 °C 97000 h 1)
Lebensdauer L80/B10 bei 25 °C 72000 h 1)
Lebensdauer L90/B10 bei 25 °C 46000 h
Anzahl der Schaltzyklen 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
Vorschaltgerät
Ausgangsstrom 350…300…250…200 mA
EVG - Ausgangs-Rippelstrom < 5 %
BATTERIE
Batterieart LiFePO4
Batteriegröße Others
Anzahl enthaltener Batterien 1
Nennspannung der Batterie 3,2 V
Nominale Batteriekapazität 4500 mAh
Batterieladedauer 24 h
Notbeleuchtung
Art der Notlichtfunktion (EL) Notlichteinheit (Batterie und Steuergerät) für dezentrale Anwendungen enthalten
Notfall-Anwendungsbereich Anti-Panik-Beleuchtung, Rettungswegbeleuchtung
Art des Notlichtbetriebs Bereitschaftsschaltung, Dauerschaltung
Art des Notbetriebtests Automatisch
Leistung im Dauerschaltung 12 W
Leistung im Notbetrieb 2.3 W
Lichtstrom im Dauerschaltung 1230 lm
Lichtstrom im Notbetrieb 380 lm
Nennbetriebsdauer 3 h
Integrierter Prüfschalter Nein
Zertifikate & Standards
Normen CE, CB, UKCA, EAC
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
Austauschbare Lichtquelle (EPREL) Nur durch einen Experten
Zusätzliche Produktdaten
Zusatzfunktion EVERLOOP, MULTI SELECT
BEG förderfähig Nein
