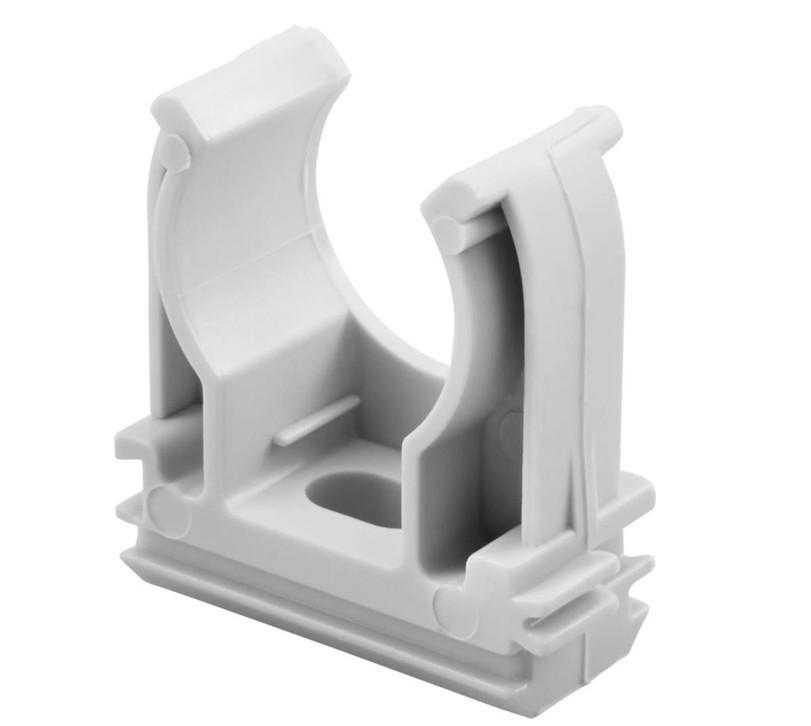

GEWISS GW50601 – Clipschelle für Rohre Ø 16 mm
Die GEWISS GW50601 ist eine kompakte Clipschelle zur Befestigung von Installationsrohren mit einem Außendurchmesser von 16 mm. Die Schelle aus schlagfestem Polymer ermöglicht eine schnelle und einfache Rohrbefestigung und ist für die Aufputzmontage vorgesehen.
Die graue Ausführung nach RAL 7035 fügt sich dezent in technische Installationen ein. Durch die anreihbare Konstruktion können mehrere Schellen in einer Reihe angeordnet werden, wodurch sich auch längere Rohrstrecken sauber und gleichmäßig führen lassen.
Für Installationsrohre mit 16 mm Durchmesser
Die GW50601 ist speziell für Rohre mit einem Außendurchmesser von 16 mm ausgelegt. Pro Schelle kann ein Rohr aufgenommen werden. Die offene Clipskonstruktion ermöglicht das einfache Einrasten des Rohres in die Befestigung.
Die Ausführung eignet sich auch für geeignete flexible Schutzrohre. Vor der Montage ist darauf zu achten, dass der tatsächliche Außendurchmesser des verwendeten Rohres zur Schelle passt.
Schnelle Befestigung durch Einrasten
Das Rohr wird einfach in die dafür vorgesehene Aufnahme eingerastet. Dadurch kann die Montage schnell und ohne aufwendige Befestigungsschritte erfolgen.
Die Befestigung der Schelle am Untergrund erfolgt über das vorhandene Schraubloch. Die Konstruktion ist nicht geschlossen und besitzt keine zusätzliche Einlage oder Mauerdichtung.
Schlagfestes und halogenfreies Polymer
Die GEWISS GW50601 besteht aus schlagfestem Polymer. Das Material ist gemäß EN 50642 halogenfrei ausgeführt und damit für entsprechende Installationsanwendungen geeignet.
Die Schelle besitzt eine Glühdrahtbeständigkeit von 750 °C. Der vorgesehene Einsatztemperaturbereich liegt zwischen -5 °C und +60 °C.
Anreihbar für eine saubere Rohrführung
Die Clipschelle ist anreihbar. Dadurch lassen sich mehrere Befestigungspunkte nebeneinander positionieren und Rohrleitungen über längere Strecken strukturiert führen.
Der Abstand zwischen Wand und Rohrmitte beträgt 20 mm. Dadurch wird eine definierte Rohrführung mit gleichmäßigem Abstand zum Montageuntergrund ermöglicht.
Für Aufputzmontage und technische Installationen
GEWISS empfiehlt die GW50601 für die Befestigung an der Wand. Durch ihre kompakte Bauform eignet sich die Schelle insbesondere für Aufputzinstallationen in Wohn-, Zweckbau- und Industrieanwendungen.
Die Befestigungsmittel müssen passend zum jeweiligen Montageuntergrund ausgewählt werden. Die konkrete Anwendung ist entsprechend den Anforderungen der jeweiligen Installation auszuführen.
Stilrichtung & Einsatz
Die GEWISS GW50601 ist ein rein funktionales Befestigungselement für Rohrinstallationen. Die graue Oberfläche nach RAL 7035 eignet sich besonders für technische und sichtbar verlegte Installationen.
Typische Einsatzbereiche sind Aufputzinstallationen, Elektroinstallationen sowie technische Rohrführungen in Wohngebäuden, Gewerbeobjekten und industriellen Anlagen.
Technische Daten – Allgemein
| Hersteller | GEWISS |
| Produktserie | GW FIT |
| Hersteller-Artikelnummer | GW50601 |
| EAN | 8011564017870 |
| Produkttyp | Clipschelle / Rohrbefestigung |
| Ausführung | Schnappbefestigung |
| Farbe | Grau RAL 7035 |
| Material | Schlagfestes Polymer |
| Verwendung | Rohre und geeignete Schutzschläuche |
Technische Daten – Befestigung
| Geeignet für Rohrdurchmesser | 16 mm |
| Maximale Anzahl Rohre | 1 |
| Befestigungsart | Schraubloch |
| Rohrbefestigung | Einrasten |
| Anreihbar | Ja |
| Geschlossen | Nein |
| Mit Einlage | Nein |
| Mit Mauerdichtung | Nein |
Technische Daten – Material & Eigenschaften
| Werkstoff | Polymer |
| Werkstoffausführung | Schlagfest |
| Halogenfrei | Ja, gemäß EN 50642 |
| Glühdrahtprüfung | 750 °C |
| UV-beständig | Nicht angegeben |
| Oberflächenschutz | Sonstige |
| Schutzart | Nicht angegeben |
Technische Daten – Montage & Einsatz
| Montageempfehlung | Aufputzmontage |
| Wand-Rohr-Achsabstand | 20 mm |
| Geeignet für Schutzschläuche | Ja |
| Befestigung der Schelle | Schraubloch |
| Rohrbefestigung | Einrasten |
Technische Daten – Abmessungen & Verpackung
| Länge | 27 mm |
| Breite | 28 mm |
| Höhe | 13 mm |
| Rohrdurchmesser | 16 mm |
| Verpackungseinheit | 100 Stück |
Montage und Einsatz
Die GEWISS GW50601 wird über das vorgesehene Schraubloch am geeigneten Untergrund befestigt. Anschließend wird das Installationsrohr mit 16 mm Außendurchmesser in die Schelle eingerastet.
Bei längeren Rohrstrecken können mehrere Clipschellen aneinandergereiht und entsprechend dem Installationsverlauf positioniert werden. Die Auswahl der Befestigungsmittel muss passend zum jeweiligen Untergrund erfolgen.
Vor der Montage ist zu prüfen, ob Rohrdurchmesser, Befestigungsuntergrund und Einsatzbedingungen für die Schelle geeignet sind. Die Installation ist entsprechend den geltenden Vorschriften auszuführen.
Besonderheiten der GEWISS GW50601
- Clipschelle für Installationsrohre Ø 16 mm
- Hersteller-Artikelnummer GW50601
- Aus schlagfestem Polymer
- Grau nach RAL 7035
- Befestigung der Schelle über Schraubloch
- Rohrbefestigung durch Einrasten
- Für ein Rohr
- Anreihbar
- Geeignet für geeignete Schutzschläuche
- Halogenfrei gemäß EN 50642
- Glühdrahtprüfung 750 °C
- Wand-Rohr-Achsabstand 20 mm
- Einsatztemperatur -5 bis +60 °C
- Für Aufputzmontage geeignet
- Abmessungen 27 × 28 × 13 mm
- 100 Stück pro Verpackungseinheit
Expertenbewertung
Die GEWISS GW50601 ist eine kompakte und praktische Lösung für die sichere Befestigung von Installationsrohren mit 16 mm Durchmesser. Besonders vorteilhaft ist die einfache Clipsmontage des Rohres in Verbindung mit der anreihbaren Bauform, wodurch sich auch längere Rohrstrecken sauber und strukturiert befestigen lassen. Das schlagfeste, halogenfreie Polymer und die 750-°C-Glühdrahtprüfung unterstreichen die technische Ausrichtung des Befestigungselements. Der definierte Wand-Rohr-Achsabstand von 20 mm sorgt für eine gleichmäßige Rohrführung. Für Aufputzinstallationen im Wohnungsbau, Zweckbau und in industriellen Anwendungen bietet die GW50601 damit eine funktionale und einfach zu verarbeitende Befestigungslösung.
