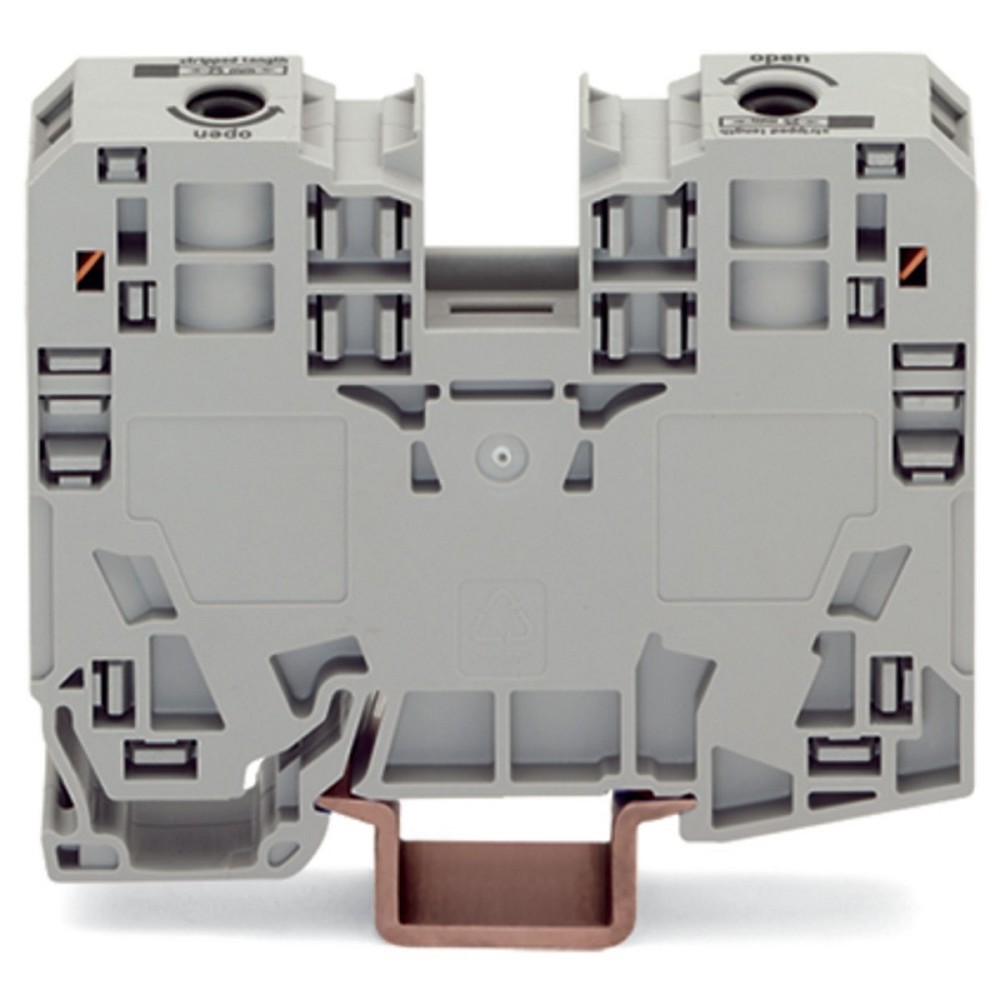

WAGO Durchgangsklemme 285-135 35 mm² für Hochstromanwendungen
Die WAGO Durchgangsklemme 285-135 wurde für anspruchsvolle Anwendungen mit hohen Strömen entwickelt. Die bewährte POWER CAGE CLAMP Federanschlusstechnik sorgt für dauerhaft sichere, vibrationsfeste und wartungsarme Leiterverbindungen auch bei großen Leiterquerschnitten.
Mit einem Bemessungsstrom von 125 A und einer Bemessungsspannung von bis zu 1000 V eignet sich die Reihenklemme hervorragend für Energieverteilungen, Maschinensteuerungen sowie industrielle Schaltschränke. Die Montage erfolgt auf einer Tragschiene TH35 (35 × 15 mm).
Die robuste Konstruktion aus hochwertigem Thermoplast gewährleistet eine hohe mechanische Belastbarkeit und eine sichere Funktion auch bei Umgebungstemperaturen bis 105 °C.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 285-135
• GTIN / EAN: 4045454507381
• Produkttyp: Durchgangsklemme
• Ausführung: 2-Leiter-Durchgangsklemme
• Anschlusstechnik: POWER CAGE CLAMP Federzuganschluss
• Leiterquerschnitt: 35 mm²
• Bemessungsstrom: 125 A
• Bemessungsspannung: 1000 V
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 6 bis 35 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 6 bis 35 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 6 bis 35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 6 bis 35 mm²
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Montageart: Hutschiene TH35 (35 × 15 mm)
• Seitliche Beschriftungsaufnahmen vorhanden
• Werkstoff Isolierkörper: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Explosionsgeschützte Ausführung Ex e: nein
• Abschlussplatte erforderlich: nein
• Etagen intern gebrückt: nein
• Farbe: grau
• Zolltarifnummer: 85369010
• Ursprungsland: Polen
MAẞE
• Breite: 16 mm
• Höhe: 86 mm
• Tiefe: 63 mm
EINSATZBEREICHE
• Energieverteilungen
• Haupt- und Unterverteilungen
• Schaltschrankbau
• Maschinen- und Anlagenbau
• Industrieautomation
• Hochstromanwendungen bis 125 A
• Gebäudeinstallation
• Professionelle Elektroinstallationen mit großen Leiterquerschnitten
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO Durchgangsklemme 285-135 für leistungsstarke Energieverteilungen und industrielle Anwendungen mit hohen Strombelastungen. Die POWER CAGE CLAMP Anschlusstechnik gewährleistet dauerhaft sichere und wartungsfreie Verbindungen auch bei Leiterquerschnitten bis 35 mm². Dank der hohen Spannungs- und Strombelastbarkeit ist diese Reihenklemme eine ausgezeichnete Wahl für anspruchsvolle Schaltanlagen und moderne Energieverteilungen.
