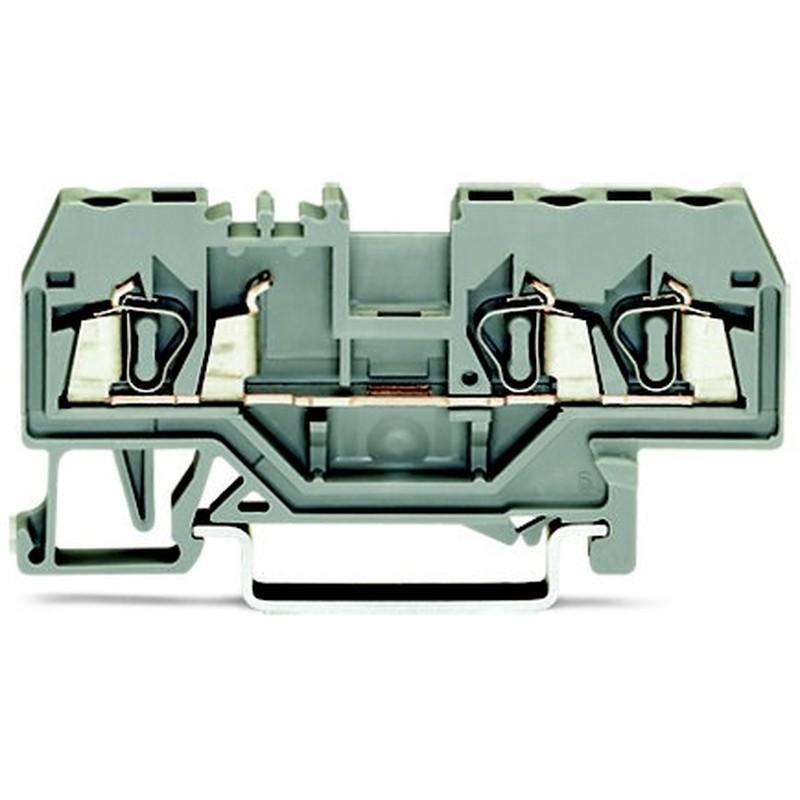

Die WAGO Durchgangsklemme 280-681 bietet eine zuverlässige Lösung für die platzsparende und übersichtliche elektrische Verbindung von Leitern in Schaltschränken und Verteilungen. Durch die innovative CAGE CLAMP® Federzugtechnik ermöglicht die Klemme eine schnelle Montage ohne Schrauben und sorgt gleichzeitig für eine dauerhaft sichere Kontaktierung.
Die 3-Leiter-Ausführung mit mittiger Beschriftungsmöglichkeit unterstützt eine strukturierte Verdrahtung und erleichtert die eindeutige Zuordnung einzelner Stromkreise. Die kompakte Bauform mit nur 5 mm Baubreite ermöglicht eine hohe Packungsdichte auf der Tragschiene und spart wertvollen Platz im Schaltschrank.
Die WAGO 280-681 eignet sich für eindrähtige, mehrdrähtige und feindrähtige Leiter sowie für Leiter mit Aderendhülse im Bereich von 0,08 mm² bis 2,5 mm². Dank der zuverlässigen Federklemmtechnik bleiben die Verbindungen dauerhaft sicher und vibrationsbeständig.
Die Montage erfolgt einfach auf einer 35-mm-Hutschiene TH35. Der hochwertige Thermoplast-Isolierkörper ist für Betriebstemperaturen bis 105 °C ausgelegt und erfüllt die Brennbarkeitsklasse UL 94 V0.
Mit ihrer robusten Bauweise, der hohen Spannungsfestigkeit von 800 V und der bewährten WAGO Qualität ist die Durchgangsklemme 280-681 eine ideale Wahl für professionelle Installations- und Automatisierungsaufgaben.
Technische Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 280-681
• GTIN / EAN: 4044918391306
• Zolltarifnummer: 85369010
• Ursprungsland: Deutschland
• Produkttyp: Durchgangsklemme
• Ausführung: 3-Leiter-Durchgangsklemme
• Serie: 280
• Farbe: Grau
• Anschlussart: CAGE CLAMP® Federzuganschluss
• Anschluss 1: Federzuganschluss
• Anschluss 2: Federzuganschluss
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08–2,5 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 0,08–2,5 mm²
• Leiterquerschnitt eindrähtig: 0,08–2,5 mm²
• Leiterquerschnitt mehrdrähtig: 0,08–2,5 mm²
• Bemessungsstrom: 24 A
• Bemessungsspannung: 800 V
• Anzahl Etagen: 1
• Anzahl Klemmstellen je Etage: 3
• Interne Brückung: Nein
• Montageart: Hutschiene TH35
• Geeignet für Tragschienen: 35 x 15 mm und 35 x 7,5 mm
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Ex-Ausführung Ex e: Nein
• Abschlussplatte erforderlich: Ja
Maße
• Breite: 5 mm
• Höhe: 64 mm
• Tiefe: 28 mm
Besondere Vorteile
• Kompakte 3-Leiter-Durchgangsklemme
• Platzsparende Bauform mit nur 5 mm Breite
• Schnelle und sichere Verdrahtung durch CAGE CLAMP® Technik
• Wartungsfreie Federzugverbindung
• Für feindrähtige, mehrdrähtige und eindrähtige Leiter geeignet
• Mittige Beschriftungsmöglichkeit für übersichtliche Installationen
• Einfache Montage auf Hutschiene TH35
• Hohe Spannungsfestigkeit bis 800 V
• Belastbar bis 24 A
• Hochwertige Industriequalität von WAGO
• Made in Germany
Einsatzbereiche
• Schaltschrankbau
• Elektroverteilungen
• Maschinen- und Anlagenbau
• Gebäudeautomation
• Industrielle Steuerungen
• Energieverteilungen
• Automatisierungstechnik
• Professionelle Elektroinstallationen
Optionales Zubehör
• Abschlussplatte passend zur WAGO Serie 280
• Beschriftungssysteme für WAGO Reihenklemmen
• Brücker für Potentialverteilung
• Hutschienen TH35
Bewertung durch unsere Lichtexperten
Unsere Lichtexperten empfehlen die WAGO Durchgangsklemme 280-681 für professionelle Installationen, bei denen eine sichere, schnelle und platzsparende Verbindungstechnik gefragt ist. Die bewährte CAGE CLAMP® Federzugtechnik ermöglicht eine zuverlässige Verdrahtung ohne Nachziehen und bietet langfristige Betriebssicherheit. Durch die kompakte Bauform und die hohe Qualität eignet sich diese Reihenklemme hervorragend für moderne Schaltschränke, Verteilungen und industrielle Anwendungen.
