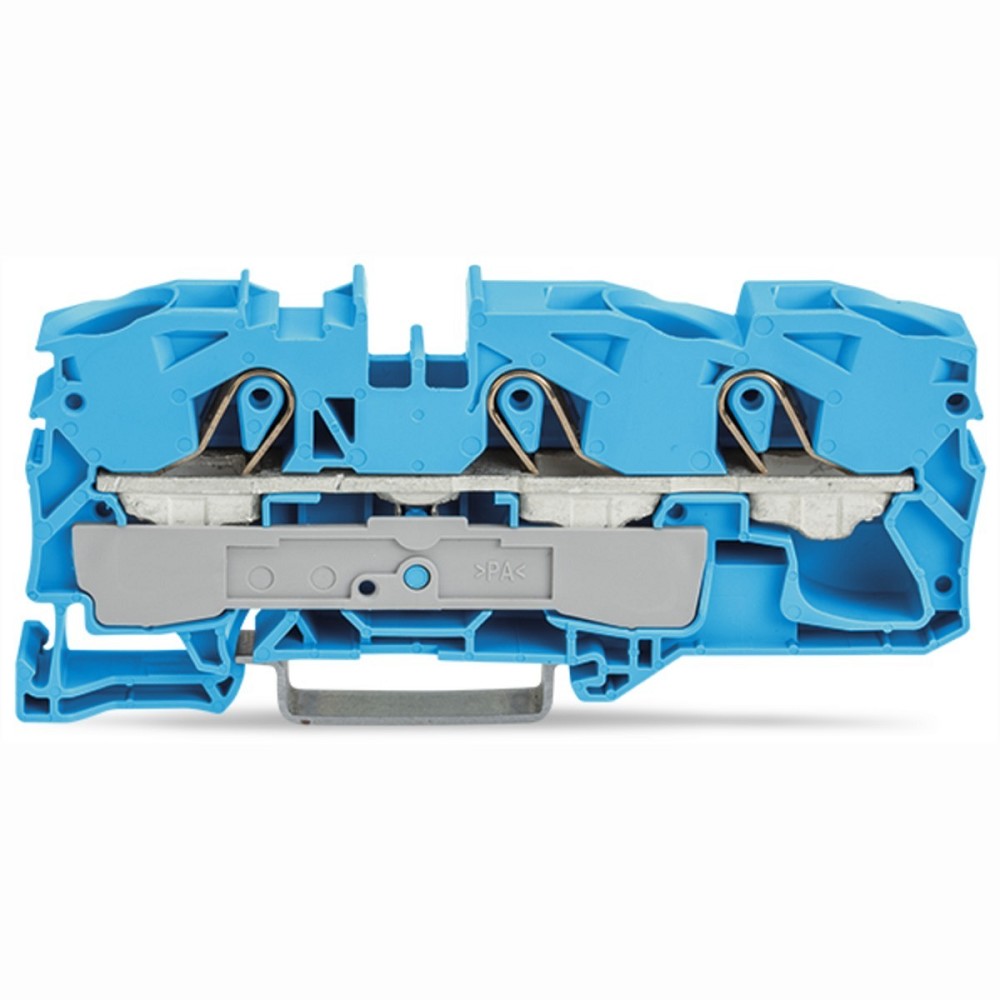

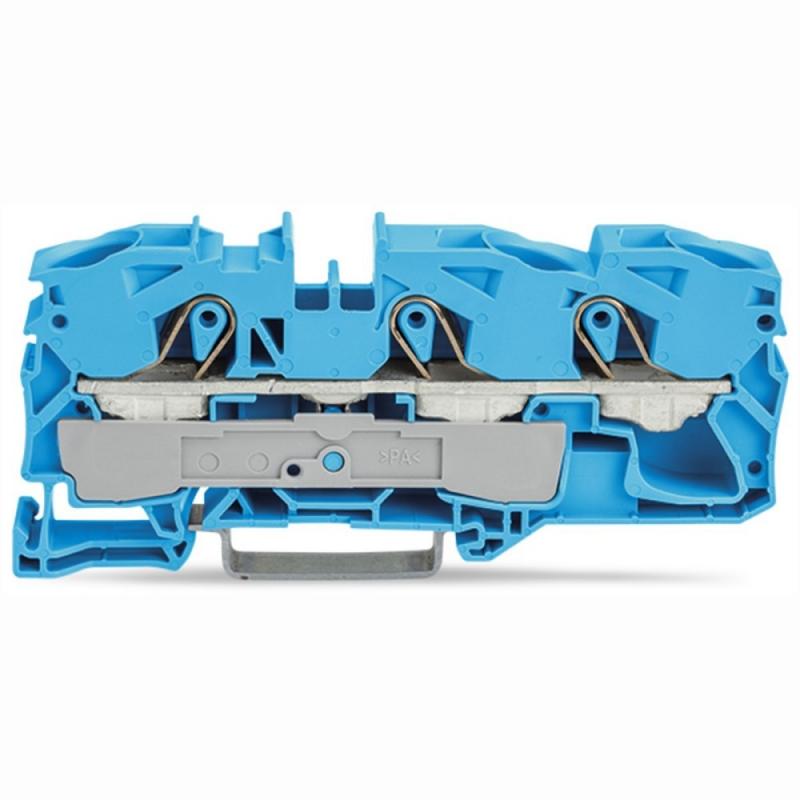

WAGO Durchgangsklemme 2016-1304 16 mm² Push-in CAGE CLAMP blau
Die WAGO Durchgangsklemme 2016-1304 überzeugt durch hohe Belastbarkeit, kompakte Bauweise und eine besonders einfache Installation. Die moderne Push-in CAGE CLAMP Anschlusstechnik ermöglicht eine schnelle Montage ohne Spezialwerkzeug und sorgt gleichzeitig für eine vibrationssichere und wartungsarme elektrische Verbindung.
Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 76 A eignet sich die 3-Leiter-Durchgangsklemme optimal für anspruchsvolle industrielle Anwendungen. Die Klemme unterstützt unterschiedliche Leiterarten und ermöglicht den Anschluss von feindrähtigen, mehrdrähtigen sowie eindrähtigen Leitern.
Die Ausführung für die Hutschiene TH35 bietet eine platzsparende Montage in Schaltschränken und Steuerungsanlagen. Durch die Eignung für Ex e II und Ex i Anwendungen ist die WAGO 2016-1304 auch für Bereiche mit erhöhten Sicherheitsanforderungen geeignet.
Die seitliche und mittige Beschriftungsmöglichkeit unterstützt eine übersichtliche Verdrahtung und erleichtert Wartungsarbeiten an komplexen Installationen.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 2016-1304
• GTIN / EAN: 4017332076739
• Zolltarifnummer: 85369010
• Ursprungsland: Deutschland
• Klemmenart: 3-Leiter-Durchgangsklemme
• Anschlusstechnik: Push-in CAGE CLAMP
• Leiterquerschnitt: 16 mm²
• Farbe: blau
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 bis 25 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 2,5 bis 16 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 2,5 bis 16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 bis 16 mm²
• Bemessungsstrom In: 76 A
• Bemessungsspannung: 800 V
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 3
• Montageart: Hutschiene TH35
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Explosionsgeprüfte Ausführung Ex e: ja
• Ex i geeignet: ja
• Abschlussplatte erforderlich: ja
• Etagen intern gebrückt: nein
MAẞE
• Breite: 12 mm
• Höhe: 91,8 mm
• Tiefe: 36,9 mm
EINSATZBEREICHE
• Industrielle Elektroinstallationen
• Schaltschrank- und Steuerungsbau
• Maschinen- und Anlagenbau
• Energieverteilungen mit hohen Strombelastungen
• Automatisierungstechnik
• Ex-geschützte Anlagenbereiche
• Hutschieneninstallationen in Industrie und Gebäudetechnik
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO Durchgangsklemme 2016-1304 für professionelle Installationen mit hohen Anforderungen an Sicherheit und Belastbarkeit. Die Push-in CAGE CLAMP Technologie ermöglicht eine schnelle und zuverlässige Verdrahtung bei gleichzeitig hoher mechanischer Stabilität. Durch die Ex e II und Ex i Eignung sowie die hohe Stromtragfähigkeit ist diese Klemme eine ideale Lösung für anspruchsvolle Industrie- und Automatisierungsanwendungen.
