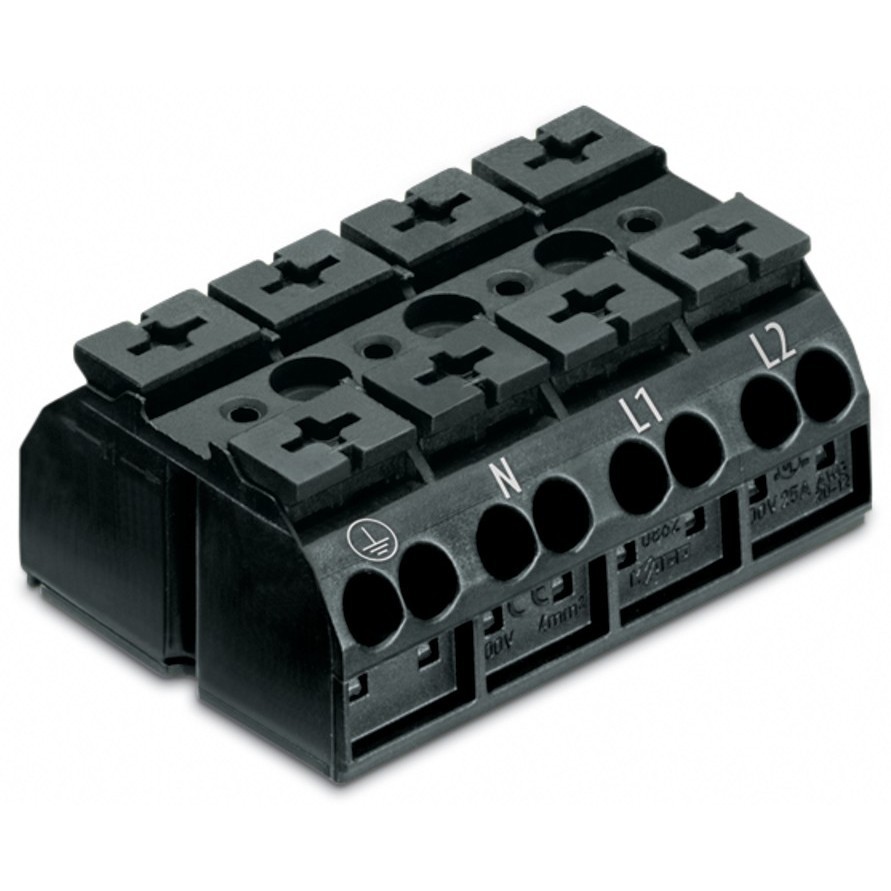

WAGO 862-9504 4-Leiter-Geräteanschlussklemme für sichere Geräteverdrahtung
Die WAGO Geräteanschlussklemme 862-9504 wurde speziell für den sicheren Anschluss elektrischer Geräte und Komponenten entwickelt. Die 4-polige Ausführung mit PE-Kontakt ermöglicht die übersichtliche Verbindung der Leiter PE, N, L1 und L2 und sorgt für eine zuverlässige elektrische Verbindung.
Durch die bewährte Federzugtechnik bietet die Klemme eine schnelle und wartungsarme Installation ohne Schraubverbindungen. Die Leiter können einfach angeschlossen und dauerhaft sicher kontaktiert werden. Dadurch eignet sich die Klemme besonders für Anwendungen mit hohen Anforderungen an Montagegeschwindigkeit und Betriebssicherheit.
Die WAGO 862-9504 verarbeitet Leiterquerschnitte von 0,5 bis 4 mm² und erreicht einen Bemessungsstrom von 32 A bei einer Bemessungsspannung von 500 V. Das robuste Thermoplast-Gehäuse ist halogenfrei und entspricht der Brennbarkeitsklasse UL 94 V0.
Mit ihrer kompakten Bauform und der schwarzen Ausführung eignet sich die Geräteanschlussklemme ideal für den Einbau in elektrische Geräte, Schaltschränke und industrielle Anwendungen.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 862-9504
• GTIN / EAN: 4044918510868
• Produktart: Geräteanschlussklemme
• Ausführung: 4-Leiter
• Anschlussbelegung: PE-N-L1-L2
• Polzahl: 4
• Leiterquerschnitt: 4 mm²
• Farbe: schwarz
• Bemessungsstrom: 32 A
• Bemessungsspannung: 500 V
• Anzahl Klemmstellen je Pol: 4
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5–4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75–2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,5–4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5–4 mm²
• Elektrischer Anschluss: Federzuganschluss
• Montageart: sonstige
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL94: V0
• Halogenfrei: ja
• Explosionsgeprüfte Ausführung Ex e: nein
• Abschlussplatte erforderlich: nein
• Ursprungsland: Deutschland
MAẞE
• Breite: 48 mm
• Höhe: 35 mm
• Tiefe: 22,3 mm
EINSATZBEREICHE
• Gerätebau
• Maschinenbau
• Schaltschrankbau
• Elektrogerätefertigung
• Industrieanlagen
• Steuerungs- und Automatisierungstechnik
• Anschluss von elektrischen Komponenten
• Professionelle Elektroinstallationen
VORTEILE DER WAGO 862-9504 GERÄTEANSCHLUSSKLEMME
• 4-poliger Anschluss PE-N-L1-L2
• Sicherer PE-Schutzleiterkontakt integriert
• Schneller Anschluss durch Federzugtechnik
• Für Leiterquerschnitte bis 4 mm² geeignet
• Hohe Belastbarkeit bis 32 A
• Kompakte Bauform für platzsparende Montage
• Halogenfreies Gehäusematerial
• Robuste Ausführung für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die WAGO 862-9504 Geräteanschlussklemme für professionelle Anwendungen, bei denen eine sichere und übersichtliche Verbindung von Schutzleiter, Neutralleiter und Außenleitern erforderlich ist. Die Federzugtechnik ermöglicht eine schnelle Installation und sorgt für dauerhaft zuverlässige Kontakte.
Durch die kompakte Bauweise, die hohe Belastbarkeit von 32 A und das robuste halogenfreie Gehäuse ist diese WAGO Anschlussklemme eine praktische Lösung für Gerätebau, Maschineninstallationen und industrielle Verdrahtungsaufgaben.
