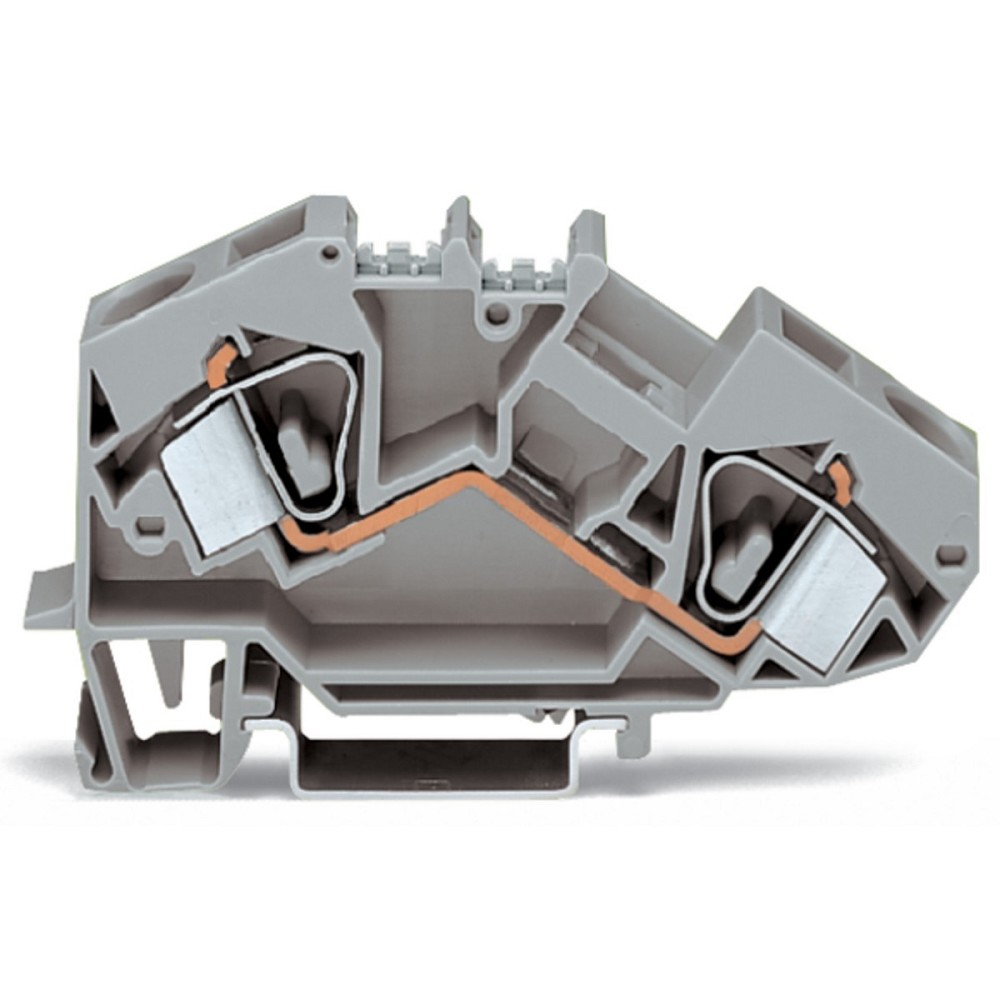

WAGO 783-601 Durchgangsklemme 16 mm² – leistungsstarke Verbindungstechnik für industrielle Anwendungen
Die WAGO 783-601 2-Leiter-Durchgangsklemme wurde für sichere und langlebige elektrische Verbindungen in professionellen Installationen entwickelt. Die bewährte CAGE CLAMP Federzugtechnik sorgt für eine vibrationssichere Verbindung und ermöglicht eine schnelle sowie wartungsarme Verdrahtung ohne Nachziehen von Schrauben.
Mit einem großen Anschlussbereich von 0,2 bis 16 mm² eignet sich die Durchgangsklemme für unterschiedliche Leiterarten. Sowohl feindrähtige Leiter mit oder ohne Aderendhülse als auch ein- und mehrdrähtige Leiter können zuverlässig angeschlossen werden.
Die kompakte Reihenklemme ist für die Montage auf Standard-Tragschienen TH35 geeignet und bietet mit einer Bemessungsspannung von 1000 V sowie einem Bemessungsstrom von 76 A eine leistungsfähige Lösung für Energieverteilungen und industrielle Schaltanlagen.
Die mittige Beschriftungsmöglichkeit unterstützt eine übersichtliche Kennzeichnung im Schaltschrank und erleichtert Wartung sowie Fehlersuche. Durch die robuste Bauweise mit hochwertigem Thermoplast-Isolierkörper und UL94 V0 Materialqualität ist die Klemme für anspruchsvolle industrielle Umgebungen bestens geeignet.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 783-601
• GTIN / EAN: 4044918582384
• Produktart: 2-Leiter-Durchgangsklemme
• Hersteller-Art.-Nr.: 783-601
• Ursprungsland: Deutschland
• Zolltarifnummer: 85369010
• Farbe: Grau
• Beschriftung: Mittige Beschriftung
• Montageart: Hutschiene TH35
Elektrische Daten
• Bemessungsstrom: 76 A
• Bemessungsspannung: 1000 V
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Explosionsgeprüfte Ausführung Ex e: Nein
Anschlussdaten
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,2 bis 16 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,2 bis 16 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,2 bis 16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,2 bis 16 mm²
• Anschlusstechnik: CAGE CLAMP Federzugtechnik
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: 105 °C
• Abschlussplatte erforderlich: Ja
• Etagen intern gebrückt: Nein
MAẞE
• Breite: 12 mm
• Höhe: 88,5 mm
• Tiefe: 43,5 mm
• Bauform: Reihenklemme für Hutschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Energieverteilungen
• Industrielle Elektroinstallationen
• Maschinenbau
• Anlagenverdrahtung
• Steuerungs- und Automatisierungstechnik
• Stromverteilungen
• Industrieanlagen
• Professionelle Gebäudetechnik
Vorteile der WAGO 783-601 Durchgangsklemme
• Hohe Belastbarkeit bis 76 A
• Geeignet für Leiterquerschnitte bis 16 mm²
• Sichere CAGE CLAMP Federzugverbindung
• Werkzeuglose und schnelle Verdrahtung
• Für verschiedene Leiterarten geeignet
• Hohe Bemessungsspannung von 1000 V
• Platzsparende Montage auf Hutschiene TH35
• Übersichtliche mittige Beschriftungsmöglichkeit
• Wartungsfreie und vibrationssichere Verbindung
• Bewährte WAGO Qualität für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 783-601 Durchgangsklemme für professionelle Elektroinstallationen, bei denen hohe Ströme und zuverlässige Verbindungen gefordert sind. Die Kombination aus großem Anschlussbereich, robuster CAGE CLAMP Technik und hoher Spannungsfestigkeit macht diese Klemme zu einer sicheren Lösung für industrielle Anwendungen.
Durch die einfache Montage auf der Tragschiene, die flexible Leiteraufnahme und die langlebige Konstruktion eignet sich die WAGO 783-601 besonders für anspruchsvolle Schaltanlagen, Energieverteilungen und moderne Automatisierungssysteme.
